電流計の仕組みとは？測定の原理をわかりやすく解説！（可動コイル形：磁界と電流：構造など）

電流計は、回路を流れる電流の大きさを目で読み取るための計測器です。

学校の理科実験から電子工作、工場設備の点検まで幅広く使われますが、内部で何が起きて針が動くのかを理解すると、正しい接続方法や測定時の注意点も見えてきます。

とくに代表的な可動コイル形電流計は、磁界の中に置かれたコイルへ電流を流すと力が生じる現象を利用した仕組みです。

この記事では電流計の測定原理、可動コイル形の構造、磁界と電流の関係、レンジの広げ方、測定精度を保つ扱い方まで、順を追ってわかりやすく解説します。

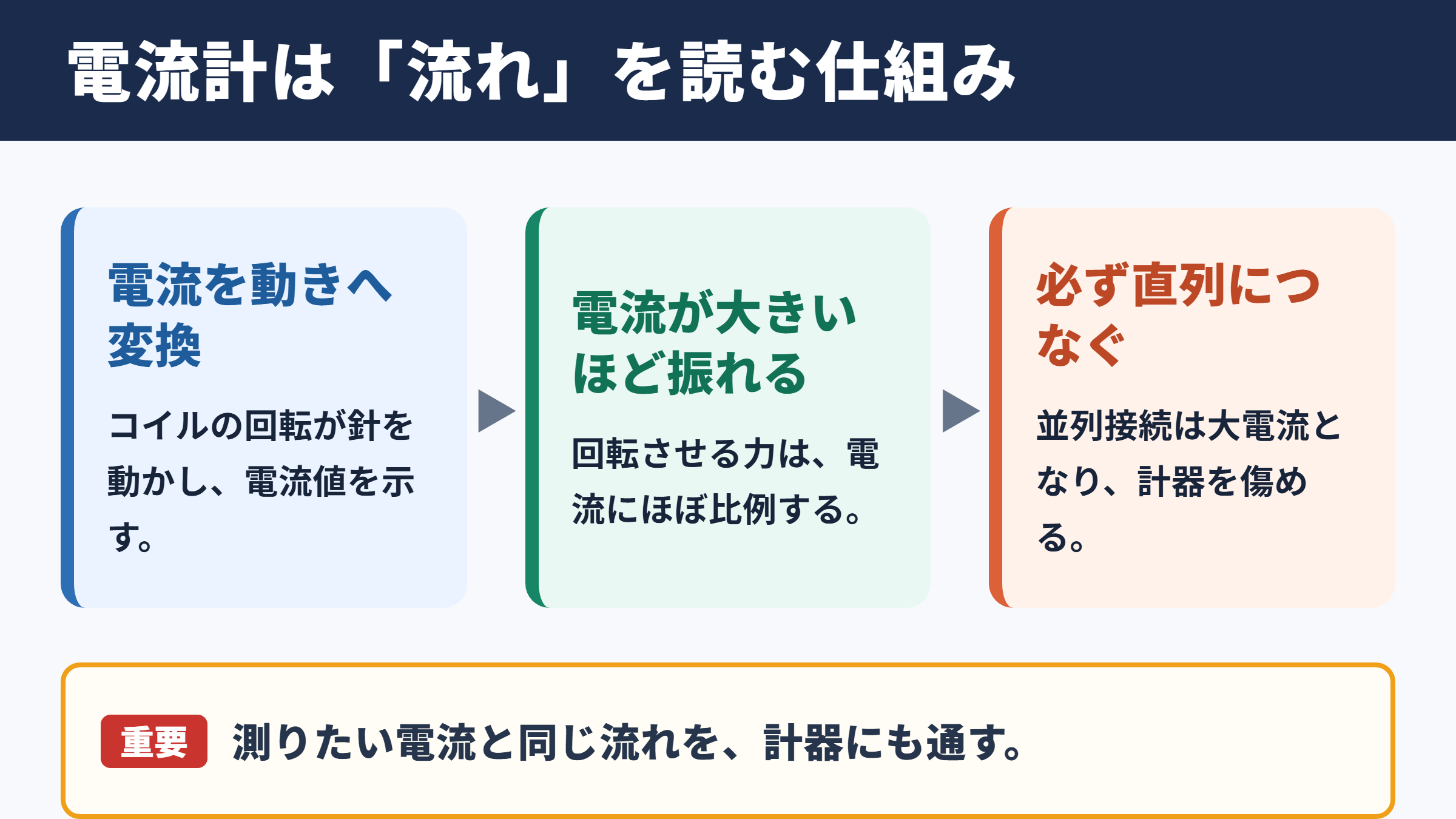

電流計の仕組みと測定原理

それではまず電流計の仕組みと測定原理について解説していきます。

電流の大きさを針の動きへ変える仕組み

電流計は、導線やコイルに流れる電流を、針の振れや画面上の数値へ変換する計器です。

可動コイル形では、永久磁石がつくる磁界の中に小さなコイルを配置し、そのコイルへ測定対象の電流を流します。

するとコイルには回転させようとする力が働き、コイルと一体になった指針が目盛板の上を動きます。

流れる電流が大きいほど回転させる力も大きくなるため、指針の振れ角から電流値を読み取れるという構造です。

デジタル電流計でも、最初に電流を電圧へ変換してから電子回路で数値化する点は異なりますが、電流の大きさを別の観測可能な量へ置き換える考え方は共通しています。

直列接続が必要になる理由

電流計は、測りたい電流と同じ電流を計器内部にも流す必要があります。

そのため、測定したい部品や回路と直列に接続することが基本です。

例えば電池、抵抗、電流計を一つの輪になるようにつなげば、回路を流れる電流は電流計も通過します。

一方で、電流計を電源の両端へ並列につなぐと、内部抵抗が非常に小さいため大きな電流が流れやすくなります。

ヒューズ切れ、計器の損傷、電源の保護回路の作動につながるため、接続前には必ず直列接続かどうかを確認しましょう。

内部抵抗が回路に与える影響

理想的な電流計の内部抵抗はゼロです。

内部抵抗がゼロなら、電流計を回路へ入れても電流値や電圧分配に影響を与えません。

しかし実際の電流計には、コイル、配線、保護部品、シャント抵抗などによる抵抗があります。

そのため測定器を入れたことで回路電流が少し変化する場合があり、これを計器による負荷と考えます。

微小電流を扱う回路や低電圧で動作する電子回路では、電流計の内部抵抗と測定レンジが結果へ与える影響を意識することが重要です。

項目	電流計	電圧計
主な接続方法	直列接続	並列接続
理想的な内部抵抗	できるだけ小さい値	できるだけ大きい値
測定する量	回路を流れる電流	二点間の電位差
誤接続時の主な危険	短絡に近い大電流	測定値の不安定化

可動コイル形電流計の構造

続いては可動コイル形電流計の構造を確認していきます。

永久磁石と鉄心がつくる磁界

可動コイル形電流計の内部には、強い磁界をつくる永久磁石があります。

磁石の極の間には軟鉄製の鉄心が置かれ、コイルが動くすき間に磁束を集中させます。

この構成によって、コイルが回転しても磁界との関係が大きく変わりにくくなります。

針の振れを電流値に対して読みやすい等間隔の目盛にするには、ほぼ一定の磁界を安定してつくることが欠かせません。

磁石の磁力低下や鉄心の状態変化は、長期使用時の誤差要因になることもあります。

可動コイルと指針の連動

可動コイルは、細い絶縁電線を軽い枠へ何回も巻いて作られます。

コイルに電流が流れると、左右の導線部分に向きの反対な力が働き、全体として回転力が発生します。

コイルの回転軸には指針が取り付けられているため、内部のわずかな動きを外部の目盛として確認できます。

指針は軽いほど小さな電流にも反応しやすくなりますが、軽量化だけでは安定した読み取りにつながりません。

振動を抑え、決められた位置へ落ち着かせる部品も、実用的な電流計には必要です。

制御ばねと制動装置の役割

可動コイルが力を受け続けると、指針は際限なく回転するわけではありません。

渦巻き状の制御ばねがコイルの回転に抵抗する力を生み、回転力とばねの戻ろうとする力がつり合った位置で針が止まります。

制御ばねは電流をコイルへ導く役目も担うため、機械部品と導体の機能を兼ねています。

また、コイルの周囲にあるアルミニウム製の枠などには渦電流が生じ、針の無駄な振動を抑えます。

この制動があることで、針が何度も往復せず、短時間で読み取り可能な位置へ落ち着くわけです。

磁界と電流による力の関係

続いては磁界と電流による力の関係を確認していきます。

フレミング左手の法則と力の向き

磁界の中にある導線へ電流を流すと、導線には力が働きます。

力の向きはフレミング左手の法則で考えられ、磁界、電流、力の三つは互いに直角の関係になります。

可動コイルでは、コイルの左右の辺に逆向きの力が生じます。

この二つの力が回転させる働きを持つため、コイルは軸のまわりに動きます。

電流の向きを反対にすると力の向きも反転し、指針は反対側へ振れようとします。

そのため一般的な直流用アナログ電流計には極性があり、端子のプラスとマイナスを正しく接続する必要があります。

電流値と振れ角の比例関係

コイルへ働く回転力は、磁束密度、電流、導線の長さ、巻数、コイルの大きさに関係します。

実用上は、磁界やコイルの条件が一定なら、回転力は電流に比例すると考えられます。

一方、制御ばねが生む戻りの力も回転角に比例するように設計されます。

両者がつり合う位置では、振れ角も電流に比例します。

その結果、目盛板には0、1、2、3のような等間隔の直線目盛を採用しやすくなります。

直流測定に適する理由

可動コイル形電流計は、主に直流電流の測定に適しています。

交流では電流の向きが周期的に入れ替わるため、コイルへ働く回転力も交互に反転します。

交流の周波数が高い場合、指針は細かな往復運動についていけず、平均するとほぼゼロ付近を示してしまいます。

交流を測る場合は整流器を組み合わせる方法や、可動鉄片形、電流変成器、デジタルテスターなど別の方式が利用されます。

ただし整流器を使う測定では、波形や周波数の影響で値に差が生じることがあります。

測定対象が直流か交流かを最初に見極めることが、正しい計器選びの出発点です。

測定レンジと分流器の仕組み

続いては測定レンジと分流器の仕組みを確認していきます。

微小電流計を大電流測定へ広げる方法

可動コイルそのものに流せる電流は、大きくありません。

細い導線で作られたコイルへ大電流を直接流すと、発熱や断線、ばねの損傷が起こる可能性があります。

そこで大きな電流を測る電流計では、コイルと並列に低抵抗の分流器を接続します。

分流器はシャント抵抗とも呼ばれ、測定電流の大部分をこちらへ流す役割を持ちます。

コイルには一定の小さな割合だけが流れるため、繊細な指示機構を保護しながら大電流を測定できます。

分流器の抵抗値を考える基本

可動コイルに流せる最大電流を計器電流、測りたい最大電流を測定レンジと考えます。

コイルと分流器は並列接続なので、両者にかかる電圧は等しくなります。

この関係を使えば、分流器に必要な抵抗値を求められます。

実際には端子や配線の抵抗、温度変化、許容電力も考慮します。

抵抗値だけを合わせても、発熱によって値が変われば測定精度は保てません。

レンジ切替時に注意したいこと

多レンジのアナログ電流計やテスターでは、端子や切替スイッチによって分流器の組み合わせを変えます。

小さいレンジほど感度は高くなりますが、許容電流を超えやすくなります。

測定する電流値が分からないときは、最も大きいレンジから始めるのが安全です。

針の振れが小さければ、回路の電源を切ったうえで一段ずつ小さなレンジへ切り替えます。

通電中に端子を抜き差しすると火花や回路断線の原因になる場合があるため、取扱説明書や作業手順を優先してください。

レンジ選択の状態	起こりやすい結果	対応
レンジが小さすぎる	針が振り切れる、ヒューズが切れる	直ちに測定を止めて大きいレンジへ変更
レンジが大きすぎる	針の振れが小さく読みにくい	安全を確認して小さいレンジへ変更
想定値が不明	適切な端子を選びにくい	最大レンジから試す
端子の差し間違い	誤測定や過電流	接続図と端子表示を再確認

電流計の読み方と測定精度

続いては電流計の読み方と測定精度を確認していきます。

目盛とレンジを対応させる読み方

アナログ電流計の目盛板には、複数の数値が並んでいることがあります。

例えば0から3、0から30、0から300という目盛があれば、選んだレンジに対応する数字を読む必要があります。

3アンペアレンジで0から30の目盛を読んでしまうと、値を10分の1に換算しなければなりません。

読取りの前には、どの端子へ接続したか、どのレンジを選んだか、目盛板のどの数字を使うかを順に確認しましょう。

針が中間にあるときは、最小目盛の何分の一まで読むかを決めると、記録に一貫性が出ます。

視差を抑える目線の置き方

指針式計器では、目線の位置によって読み値が変わる視差に注意が必要です。

目盛板を斜めから見ると、針と目盛の位置がずれて見えます。

鏡付きの目盛板では、針とその映像が重なる位置から読むことで、目線を正面に合わせられます。

小数点以下まで記録する測定や比較試験では、毎回同じ正面位置から読む習慣が測定ばらつきの低減につながります。

作業台の高さや照明の反射も読みやすさへ影響するため、無理な姿勢のまま測定を続けないことも大切です。

精度等級と許容誤差の考え方

アナログ電流計には、精度等級が表示されている場合があります。

精度等級は一般に最大目盛に対する許容誤差の目安として扱われ、測定値そのものに対する割合とは限りません。

例えば精度等級1.5で最大10アンペアの計器なら、最大目盛に対しておよそプラスマイナス0.15アンペア程度の誤差が想定されます。

この計器で0.5アンペアを測ると、相対的には大きな誤差になり得ます。

したがって精密な測定では、対象値が目盛の後半に入るようなレンジを選ぶことが望ましいでしょう。

電流計を安全に使うための確認事項

続いては電流計を安全に使うための確認事項を確認していきます。

接続前に回路図と端子表示を確認する習慣

測定作業では、電流計を手に取る前に回路図や配線の流れを確認します。

電流がどこから入り、どの部品を通り、どこへ戻るのかを追えば、直列に挿入すべき箇所が分かりやすくなります。

テスターでは、共通端子、ミリアンペア端子、大電流端子が分かれていることがあります。

測定後にリード線を大電流端子へ挿したままにすると、次の電圧測定で誤接続しやすくなります。

測定後はリード線を共通端子と電圧測定用端子へ戻すという運用を決めておくと、事故防止に役立ちます。

極性と振り切れを防ぐ扱い方

直流用の可動コイル形電流計では、端子の極性を逆にすると針が逆方向へ振れます。

ゼロより左側へ動けない構造の計器では、機械的な衝撃となり故障の原因になりかねません。

電源を入れる前にプラス端子とマイナス端子を確認し、電流の予想方向と合わせます。

また針が急に最大目盛を超えそうなら、ただちに電源を切るか回路を遮断します。

振り切れは単なる読み取り不能ではなく、コイルや指針機構へ負担をかける状態です。

故障を疑うときの点検順序

電流計がゼロを指さない、針が動かない、値が不自然に大きいときは、計器だけが原因とは限りません。

まず電源、配線の外れ、回路の断線、レンジ設定、端子位置、ヒューズの状態を確認します。

次に既知の抵抗や安定した電源を使い、予想できる小さな電流で動作を確かめると切り分けしやすくなります。

分解してばねや磁石へ触れると校正状態が変わるおそれがあるため、内部点検は専門知識を持つ担当者へ任せるのが安心です。

計器の外観、端子の緩み、目盛板の汚れを定期的に確認するだけでも、日常的なトラブルは減らせます。

まとめ

電流計は、回路を流れる電流を測定するための計器であり、基本的には測定対象と直列に接続します。

可動コイル形電流計では、永久磁石による磁界の中でコイルへ電流を流し、発生する回転力を指針の振れとして読み取ります。

磁界の強さやコイルの条件が一定なら、電流と振れ角はほぼ比例するため、見やすい直線目盛を作れます。

大きな電流を測るときは分流器を使い、コイルへ流れる電流を抑えながら測定範囲を広げます。

正確な値を得るには、適切なレンジの選択、目盛の読み分け、視差の低減、内部抵抗の影響への理解が必要です。

とくに電流計の並列接続は大電流につながる危険な誤接続なので、接続前には回路と端子表示を必ず確認しましょう。

仕組みを理解したうえで扱えば、可動コイル形電流計は電気回路の状態を把握する頼もしい測定器になります。
