静電センサーとは？仕組みと用途も解説！（検出原理：静電容量センサー：近接センサー：応用など）

静電センサーとは？仕組みと用途も解説！検出原理、静電容量センサー、近接センサー、応用など

静電センサーは、物体に触れずに近づいたことや帯電状態の変化を捉えられるセンサーです。

製造現場の位置検出からスマートフォンのタッチ操作、フィルムや紙の搬送監視まで、身近な装置にも幅広く使われています。

ただし、静電センサーと静電容量センサー、近接センサーは似た言葉として扱われやすく、検出できる対象や設置時の注意点を理解しておくことが重要です。

この記事では、検出原理、用途、選定方法、誤作動を防ぐためのポイントまで、わかりやすく紹介します。

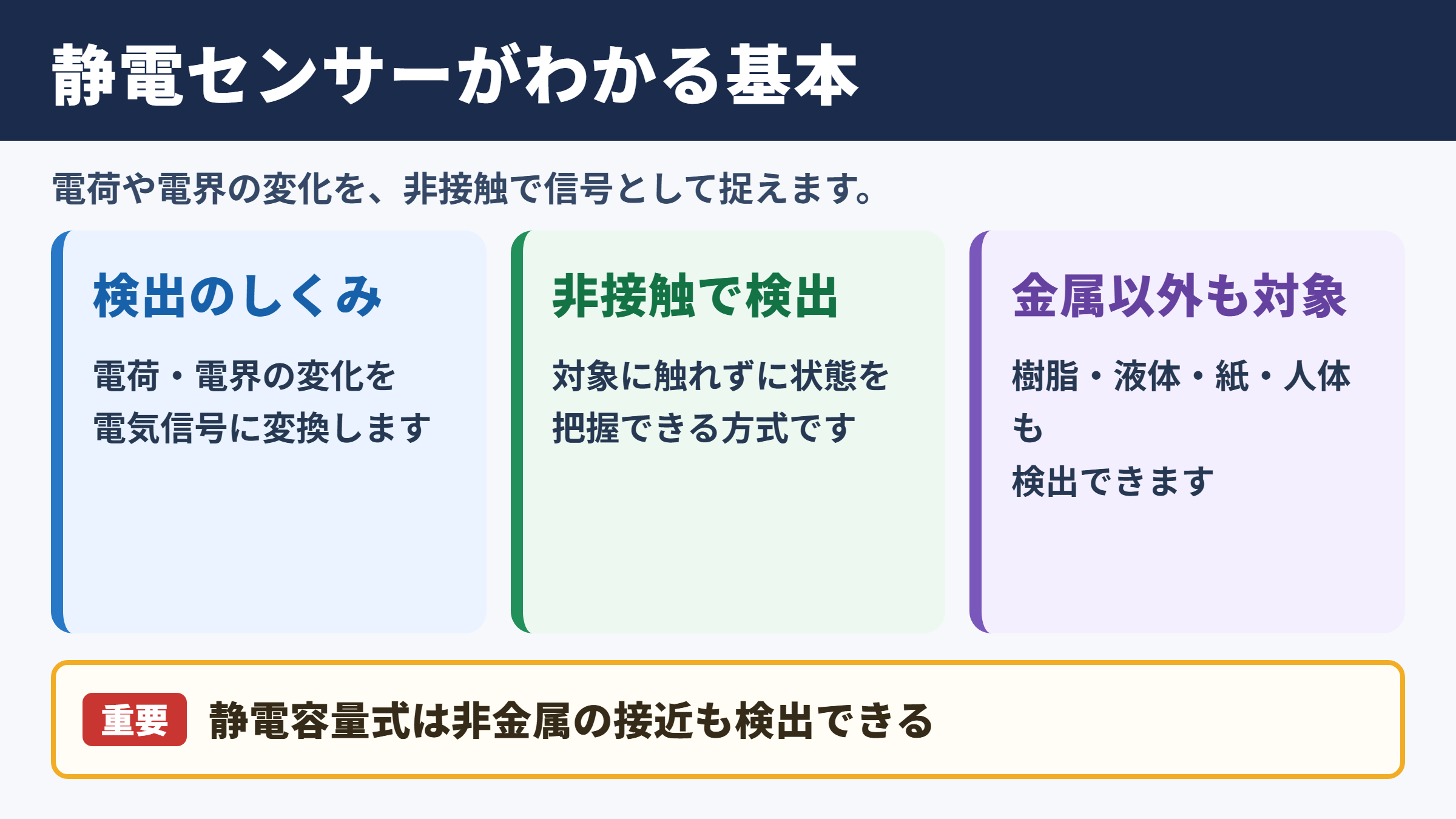

静電センサーの基本と検出対象

それではまず、静電センサーの基本と検出対象について解説していきます。

静電気と電界の変化

静電センサーとは、物体に蓄えられた電荷や、その周囲に生じる電界の変化を検出する装置の総称です。

人体、樹脂、金属、フィルム、粉体などが近づくと、センサー周辺の電気的な状態がわずかに変化します。

この変化を電圧、電流、静電容量といった信号として取り出し、制御機器へ伝える仕組みです。

静電センサーの大きな特長は、検出対象に直接接触しなくても状態を把握できる点にあります。

摩耗しやすい機械式スイッチと異なり、対象物へ力を加えにくいため、傷つきやすい製品の検査にも役立ちます。

一般的な近接検出では、後者である静電容量の変化を利用する方式が多く採用されています。

一方で、帯電量や表面電位を確認したい工程では、電界の強さを測る静電気測定用のセンサーが活躍します。

金属以外にも反応する特性

静電容量を利用したセンサーは、金属だけでなく、樹脂、ガラス、木材、紙、液体、粉末、人体などを検出できます。

これは、対象物の材質ごとに異なる誘電率が、センサー電極まわりの電界へ影響を与えるためです。

誘電率とは、物質が電気を蓄えやすい性質を示す目安であり、水分を多く含むものほど変化を検出しやすい傾向があります。

たとえば、透明な容器の外側から液面を検知したり、紙の重なりを確認したりする用途では、この性質が有効です。

検出対象が非金属でも使えることは、静電容量式近接センサーの重要な利点といえるでしょう。

ただし、材質、厚み、含水率、温度によって感度が変わるため、実際のワークでの調整が欠かせません。

近接センサーとの関係

近接センサーは、物体の接近を非接触で検出するセンサーの分類です。

その中には、電磁誘導式、光電式、超音波式、静電容量式など、複数の検出方式があります。

静電容量センサーは近接センサーの一種であり、特に非金属の検出に強みを持ちます。

電磁誘導式近接センサーが主に金属を対象とするのに対し、静電容量式は対象の材質を広く選べる点が違いです。

ただし、周囲の壁、手、ケーブル、水滴などにも反応する可能性があるため、設置環境まで含めた判断が求められます。

方式	主な検出対象	主な特長	注意点
静電容量式	金属、樹脂、液体、紙、粉体	非金属にも対応しやすい	湿気や付着物の影響を受けやすい
電磁誘導式	鉄、アルミニウムなどの金属	安定した金属検出に適する	非金属は検出しにくい
光電式	遮光物、反射物	比較的長い距離で検出可能	色、透明度、汚れの影響がある
超音波式	固体、液体、粉体	透明物や色の影響を受けにくい	風や温度変化に配慮が必要

静電容量センサーの検出原理

続いては、静電容量センサーの検出原理を確認していきます。

電極と電界の広がり

静電容量センサーの検出面には、電極が配置されています。

電極へ交流信号を加えると、周囲へ電界が広がります。

この電界の範囲に物体が入ると、電極と対象物の間で電気を蓄える状態が生まれ、静電容量が変化します。

内部回路は、その微小な変化を増幅し、あらかじめ設定したしきい値を超えた時点で検出信号を出力します。

人の指がタッチパネルへ近づいたことを検出する考え方も、基本的には静電容量の変化を読む仕組みです。

実際の産業用センサーでは、ノイズを抑えながら安定して判定するために、発振回路や比較回路が組み込まれています。

検出距離を左右する要素

検出距離は、センサーのサイズだけで決まるわけではありません。

対象物の面積、材質、接地状態、設置方法、感度設定が組み合わさって実際の検出距離が決まります。

一般に、大きくて平らな対象物ほど検出しやすく、小さな粒や細い線材では反応が弱くなります。

水や人体は誘電率が高いため感度を得やすい一方、周囲の湿度変化でも判定が揺らぐ場合があります。

金属は電界へ強く影響しますが、静電容量式では金属専用の電磁誘導式ほど単純に距離を見積もれないことがあります。

カタログに記載された標準検出物体と、実際に使うワークが異なる場合は、必ず現場条件で確認することが大切です。

出力信号としきい値

センサーの出力には、対象物を検出したときにオンになる形式と、非検出時にオンになる形式があります。

制御盤やPLCへ接続する場合は、NPN出力、PNP出力、アナログ出力など、受け側の入力仕様との整合も必要です。

しきい値は、どの程度の静電容量変化で検出と判定するかを示す基準です。

感度を高くしすぎると、容器壁の汚れや手の接近まで検出してしまうことがあります。

反対に感度を下げすぎると、本来検出したい液体や薄いシートを見逃すおそれがあります。

静電センサーの主な用途

続いては、静電センサーが使われる主な用途を確認していきます。

液面と内容物の有無

静電容量センサーは、容器の外側から液体の有無や液面位置を検出する用途で利用されています。

飲料、洗剤、薬液、潤滑油などの管理では、センサーを容器に直接触れさせずに済むため、衛生面や保守性の向上につながります。

透明な樹脂容器やガラス容器でも、内容物の誘電率が容器より高ければ、液体がある位置を判定しやすくなります。

液体に触れずに残量や満杯状態を見張れることは、衛生管理が求められる工程で大きな価値です。

ただし、容器の肉厚、二重壁構造、結露、外面の水滴は検出へ影響するため、容器ごとの調整が必要になります。

フィルムと紙とシートの搬送

包装機械や印刷設備では、フィルム、紙、ラベル、シート材が正しく供給されているかを確認する必要があります。

静電容量式の検出では、透明フィルムや薄い樹脂シートにも対応できる場合があります。

光電式で苦手になりやすい透明度や反射率の違いを補えることがあり、重送検知、残量検知、端部検知などに使われます。

紙の湿り具合や帯電状態で信号が変動するケースもあるため、搬送速度や季節変化を踏まえた設定が重要です。

検出面に紙粉や接着剤が付着すると感度が変わるため、定期清掃の基準も決めておくと安心でしょう。

人体検知と操作インターフェース

人体は水分を多く含み、電気的に周囲へ影響を与えやすい対象です。

この特性を利用し、非接触スイッチ、手かざし操作、タッチボタン、着座検知などに静電センサーが活用されています。

手袋を着用した状態での反応は、手袋の材質や厚みによって変わります。

衛生設備の操作部では、手で直接押さない非接触操作が求められることもあり、十分な検出距離と誤動作対策の両立が課題になります。

人体検知では、使用者だけでなく周囲の金属部品や壁面も含めて電気的な環境を考えることが欠かせません。

用途	検出したい状態	導入時の確認事項
液面検知	空、適量、満杯	容器材質、肉厚、結露の有無
シート検知	有無、重なり、残量	厚み、速度、粉じん、湿度
粉体検知	ホッパー内の量	付着、粒径、流動性
人体検知	手の接近、着座、操作	検出距離、手袋、周囲物体

設置環境と誤作動対策

続いては、設置環境と誤作動対策を確認していきます。

湿度と水滴の影響

静電容量式センサーは、水分の影響を受けやすい方式です。

湿度の上昇、結露、洗浄後の水滴、容器表面の汚れなどにより、検出対象が近づいたときと似た変化が起こる場合があります。

とくに食品工場や屋外設備では、朝夕の温度差や洗浄工程を想定した評価が必要です。

防水性能の確認だけでなく、検出面へ水が残る状態でどのような信号になるかも確かめましょう。

防水構造であっても、検出原理上の湿気影響まで自動的に解消されるわけではありません。

必要に応じて感度余裕を確保し、保護カバー、取付角度、清掃手順を見直すことが有効です。

周辺金属と取付方法

センサーの周囲に金属フレームや配管があると、電界の分布が変わり、検出距離や安定性へ影響します。

埋込型と非埋込型では、取付金具や周囲空間に求められる条件が異なるため、取扱説明書の指定を守ることが大切です。

複数のセンサーを近い位置に並べる場合は、互いの電界や発振周波数の影響を受けることがあります。

配線は動力線から距離を取り、必要に応じてシールドケーブルやノイズフィルターを検討します。

感度調整と保守点検

感度調整には、ボリュームを回して設定する方式と、ボタン操作で対象物を学習させるティーチング方式があります。

ティーチングでは、空の状態とワークがある状態を正しい順番で登録する必要があります。

設定後は、実際の搬送速度や振動を加えた状態で、出力が安定して切り替わるか確認しましょう。

保守点検では、検出面の付着物、ケーブルの損傷、コネクターの緩み、取付金具のずれを確認します。

同じ設定値でも、材料変更や容器変更によって検出条件が変わるため、生産品目を切り替える際の点検も有効です。

静電センサーの選定基準

続いては、静電センサーの選定基準を確認していきます。

対象物と検出距離の整理

選定の出発点は、何を、どの距離で、どのような状態として検出したいかを明確にすることです。

液体の有無を知りたいのか、容器内の液面を知りたいのか、フィルム一枚を確認したいのかによって、適する機種は変わります。

対象物の材質、寸法、厚み、温度、水分量、移動速度を整理すると、必要な感度と取付位置を判断しやすくなります。

検出距離は、カタログ上の最大値だけで選ばず、実際の使用距離に対して余裕があるかを確認してください。

検出距離に余裕がない設計では、わずかな位置ずれや環境変化が停止トラブルにつながります。

出力方式と電源仕様

制御回路に接続する場合は、電源電圧、出力方式、負荷電流、応答時間を確認します。

DC二線式、DC三線式、ACタイプ、NPN、PNPなど、センサーの配線方式には違いがあります。

PLCの入力ユニットと出力極性が合わないと、正しく動作しないため注意が必要です。

高速で流れるシートや小型部品を検出する用途では、応答時間とチャタリングの有無も重要な比較項目になります。

アナログ出力が必要な場合は、単なる有無判定ではなく、静電容量変化の傾向を監視できるため、予防保全にも応用できます。

保護性能と使用条件

工場内の粉じん、油、洗浄液、振動、周囲温度を考慮し、使用環境に合った保護性能を選びます。

屋外や水のかかる場所では、防水性能だけでなく、紫外線や温度変化による樹脂部の劣化にも配慮するとよいでしょう。

食品や医薬品の設備では、衛生設計、清掃方法、使用可能な洗浄剤も確認対象になります。

実機テストで最も厳しい条件を再現することが、静電センサー選びの確実性を高める方法です。

静電センサーのまとめ

静電センサーは、電荷や電界、静電容量の変化を利用し、物体の接近や有無、帯電状態を非接触で検出する技術です。

静電容量式近接センサーは、金属だけでなく、樹脂、紙、液体、粉体、人体にも使いやすく、液面検知やフィルム検知、非接触操作などで力を発揮します。

一方で、湿度、水滴、汚れ、周辺金属、取付位置の影響を受けるため、カタログ値だけで判断するのは避けたいところです。

対象物と設置環境をセットで評価し、感度に十分な余裕を持たせることが、安定した運用につながります。

検出したい対象、必要な距離、出力仕様、保護性能を整理し、実際のワークで動作確認を行えば、静電センサーを生産設備や製品へ効果的に活用できるでしょう。
