圧力の測定や計算を行う際、ゲージ圧と絶対圧という2つの異なる表記方法に出会うことが多いでしょう。工学や科学の分野では、これらの圧力単位を正確に理解し、適切に換算することが非常に重要です。

特に製造業や研究開発の現場では、圧力計の読み取り値を正しく解釈し、必要に応じて単位換算を行う場面が頻繁に訪れます。しかし、ゲージ圧と絶対圧の違いや、MPa、kPa、atmといった様々な単位間の変換方法について、曖昧な理解のまま作業を進めてしまうケースも少なくありません。

本記事では、ゲージ圧と絶対圧の基本的な概念から、具体的な単位換算の方法、計算例まで、実務に直結する知識を体系的に解説していきます。大気圧の役割や絶対真空の意味についても触れながら、圧力に関する理解を深めていきましょう。

ゲージ圧と絶対圧の違いとは？基準点で変わる圧力の表し方

それではまず、ゲージ圧と絶対圧の本質的な違いについて解説していきます。この2つの圧力表記は、どの基準点からの圧力を測定しているかという点で大きく異なります。

ゲージ圧の定義と特徴

ゲージ圧は、大気圧を基準（ゼロ点）とした相対的な圧力を表します。私たちが日常的に使用する圧力計の多くは、このゲージ圧を示しているのです。

例えば、タイヤの空気圧を測定する際、圧力計が「200kPa」を示していたとしましょう。これは大気圧よりも200kPa高い圧力がタイヤ内部にかかっていることを意味します。つまり、大気圧との差圧を測定しているわけですね。

ゲージ圧の特徴として、大気圧よりも低い圧力（負圧や真空状態）を測定する場合、マイナスの値として表記されることが挙げられます。完全な真空状態では、ゲージ圧は約-101.325kPa（-1気圧）となるでしょう。

絶対圧の定義と特徴

一方、絶対圧は絶対真空（完全な真空状態）を基準（ゼロ点）とした圧力を表します。つまり、何もない状態から測定した絶対的な圧力値なのです。

絶対圧は常に正の値を取り、どのような環境下でも一定の基準から測定されるため、科学計算や熱力学の分野で広く用いられます。標準大気圧は絶対圧で表すと約101.325kPaとなり、これがゲージ圧のゼロ点に相当するわけです。

絶対圧を用いることで、異なる環境条件下でも圧力を統一的に比較できるという利点があります。例えば、高地と平地では大気圧が異なりますが、絶対圧で表記すれば混乱を避けられるでしょう。

両者の関係性と使い分け

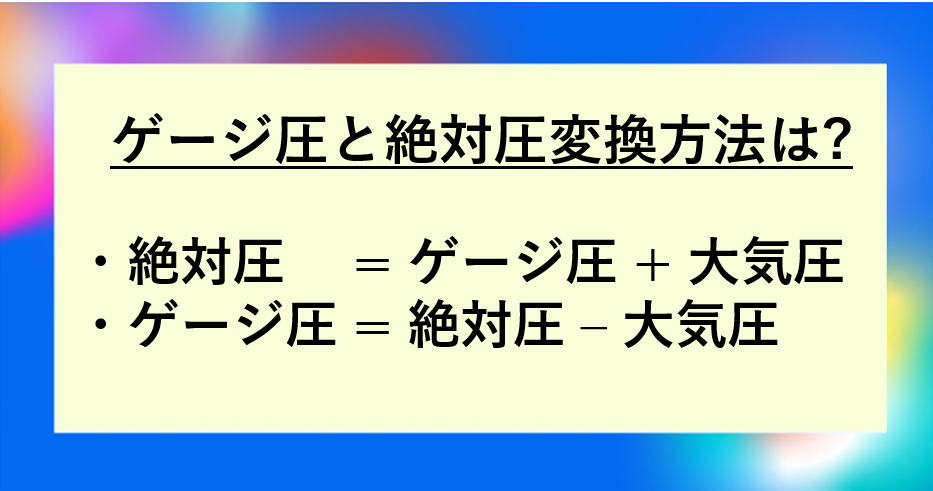

ゲージ圧と絶対圧の関係は、次の式で表されます。

実務では、配管内の圧力やタンク内の圧力など、大気圧との差が重要な場合にはゲージ圧を使用します。一方、気体の状態方程式を用いる計算や、真空度の評価など、絶対的な圧力値が必要な場合には絶対圧を使用するのが一般的です。

圧力の単位とその換算方法を理解しよう

続いては、圧力測定で使用される様々な単位とその換算方法を確認していきます。実務では複数の単位系が混在することも多く、正確な換算が求められるでしょう。

主要な圧力単位の種類

圧力を表す単位には、国際単位系（SI単位）のPa（パスカル）を基本として、様々な単位が存在します。

単位	記号	説明
パスカル	Pa	SI基本単位（1Pa = 1N/m²）
キロパスカル	kPa	1kPa = 1000Pa
メガパスカル	MPa	1MPa = 1000kPa = 1,000,000Pa
気圧	atm	標準大気圧（1atm = 101.325kPa）
バール	bar	1bar = 100kPa
重量キログラム毎平方センチメートル	kgf/cm²	1kgf/cm² ≈ 98.0665kPa

工学分野ではMPaやkPaが一般的ですが、古い設備や海外の資料ではatmやbarが使用されることもあります。また、油圧機器などではkgf/cm²が今でも用いられる場合があるでしょう。

単位換算の基本計算式

各単位間の換算には、換算係数を用いた掛け算または割り算を行います。主要な換算関係を整理すると以下のようになります。

実際の換算では、換算したい値に適切な係数を掛けるだけで済みます。例えば、2.5MPaをkPaに換算する場合、2.5×1000=2500kPaとなるわけです。

実務でよく使う換算例

実際の現場でよく遭遇する換算パターンをいくつか紹介しましょう。

このように、ゲージ圧と絶対圧の換算では必ず大気圧（101.325kPa）の加減算を伴う点に注意が必要です。単位換算と圧力基準の変換を混同しないよう気をつけましょう。

大気圧の役割と標準値について知っておこう

続いては、圧力測定において重要な役割を果たす大気圧について確認していきます。大気圧はゲージ圧と絶対圧を結びつける基準値として機能しているのです。

大気圧とは何か

大気圧とは、地球を取り囲む大気の重さによって生じる圧力のことを指します。私たちは常にこの大気圧を受けながら生活しているわけですが、普段はほとんど意識することがないでしょう。

海面上での標準大気圧は、国際的に1atm（気圧）と定義されており、これは約101.325kPa、0.101325MPa、1.01325barに相当します。この値がゲージ圧のゼロ点となっているのです。

実際の大気圧は、標高や気象条件によって変動します。高度が上がるほど大気圧は低下し、例えば標高1000mでは約90kPa程度になるでしょう。また、低気圧や高気圧の影響で、同じ場所でも数kPa程度の変動が生じます。

標準大気圧の定義と歴史

標準大気圧の定義には歴史的な背景があります。かつては水銀柱760mmの高さを基準としていましたが、現在では正確に101,325Pa（101.325kPa）と定義されているのです。

この値は、0℃、海面高度における平均的な大気圧を基に設定されました。科学技術の発展に伴い、より精密な定義が求められるようになり、現在の数値基準が確立されたわけですね。

高度による大気圧の変化

実務上、特に注意が必要なのが高度による大気圧の変化です。おおよその目安として、標高が100m上がるごとに大気圧は約1.2kPa低下します。

例えば、標高2000mの山岳地帯では、大気圧は海面高度よりも約24kPa低い77kPa程度になるでしょう。このため、高地でゲージ圧を測定する際には、基準となる大気圧自体が異なることを考慮する必要があります。

航空機や宇宙開発の分野では、この大気圧の変化が極めて重要な設計要素となります。また、高地に設置される工業設備の圧力管理でも、現地の実際の大気圧を把握しておくことが欠かせないのです。

絶対真空と真空度の測定について

続いては、絶対真空の概念と真空度の測定方法を確認していきます。真空技術は半導体製造や研究開発など、様々な分野で重要な役割を担っているのです。

絶対真空とは

絶対真空とは、空間内に物質が全く存在しない理想的な状態を指します。この状態では圧力はゼロであり、絶対圧の基準点となっています。

ただし、現実には完全な絶対真空を作り出すことは不可能です。最先端の真空技術を用いても、わずかな分子が残存するため、限りなくゼロに近い圧力状態を「超高真空」と呼んで区別しています。

絶対圧で表現すると、絶対真空は0Pa（0MPa）となります。一方、ゲージ圧で表すと約-101.325kPa（-0.101325MPa）となり、これがゲージ圧で表せる最も低い圧力値となるわけです。

真空度の表し方と分類

真空度は、大気圧からどれだけ圧力を下げたかを示す指標です。真空の程度により、以下のように分類されます。

真空の種類	絶対圧の範囲	用途例
低真空	100kPa～100Pa	真空包装、真空成形
中真空	100Pa～0.1Pa	蒸着、スパッタリング
高真空	0.1Pa～10⁻⁵Pa	電子顕微鏡、半導体製造
超高真空	10⁻⁵Pa以下	表面分析、加速器

真空度の表記には、絶対圧を用いるのが一般的です。これにより、環境に依存しない絶対的な真空状態を示せるからですね。

真空圧力の計算例

実際の真空環境における圧力計算の例を見てみましょう。

このように、真空状態ではゲージ圧が負の値となります。絶対圧が小さいほど高い真空度を達成していることになり、0Pa（絶対真空）に近づくほど真空度は100%に近づくわけです。

実務における圧力計算の具体例と注意点

続いては、実際の現場で遭遇する圧力計算の具体例と、計算時の注意点を確認していきます。正確な計算が安全で効率的な作業につながるでしょう。

配管システムでの圧力計算

工場の配管システムでは、ゲージ圧で管理されることが一般的です。例えば、圧縮空気の供給圧力が0.5MPa（ゲージ圧）と指定されている場合を考えてみましょう。

配管の圧力損失計算や流量計算では、計算式によってゲージ圧と絶対圧を使い分ける必要があります。差圧を扱う場合はゲージ圧、気体の密度や状態を計算する場合は絶対圧を用いるのが基本です。

タンク内圧力の監視と安全管理

圧力容器やタンクの安全管理では、設計圧力と運転圧力の関係を正しく理解することが重要です。

例えば、設計圧力が1.0MPa（ゲージ圧）の圧力容器があるとします。この場合、容器が耐えられる絶対圧は次のように計算されるでしょう。

圧力容器の設計や安全装置の設定では、通常ゲージ圧を基準として管理します。これは、容器にかかる応力が大気圧との差圧によって生じるためですね。

計算時の注意点とよくある間違い

圧力計算でよく見られる誤りをいくつか紹介します。

計算の正確性を高めるためには、まず単位を統一してから計算を始めることが重要です。MPaとkPaが混在したまま計算すると、桁を間違えやすくなります。

また、計算結果が妥当な範囲にあるか、常識的な値になっているかを確認する習慣をつけましょう。例えば、通常の工業用途で絶対圧が10MPaを超えるような結果が出た場合、計算ミスの可能性を疑うべきです。

まとめ

ゲージ圧と絶対圧は、圧力を表す上で基準点が異なる2つの重要な表記方法です。ゲージ圧は大気圧を基準とした相対的な圧力であり、絶対圧は絶対真空を基準とした絶対的な圧力を示します。両者の関係は「絶対圧＝ゲージ圧＋大気圧」という式で表され、この換算式が実務における計算の基礎となるでしょう。

圧力の単位にはPa、kPa、MPa、atm、barなど様々なものがあり、用途や分野によって使い分けられています。単位換算では換算係数を正しく適用することが重要であり、特にゲージ圧と絶対圧の変換では大気圧の加減算を忘れないよう注意が必要です。

大気圧は標準状態で約101.325kPaと定義され、この値がゲージ圧のゼロ点として機能しています。実際の大気圧は高度や気象条件によって変動するため、高精度な測定が必要な場合は現地の実際の大気圧を考慮することが求められます。

真空技術においては、絶対真空（0Pa）を基準として真空度が評価されます。真空状態ではゲージ圧が負の値となり、絶対圧が小さいほど高い真空度を達成していることになるのです。

実務では、配管システムや圧力容器の管理において、これらの圧力概念を正確に理解し適用することが安全で効率的な運用につながります。計算の際は単位を統一し、基準となる圧力を明確にした上で、段階的に換算を進めることで誤りを防げるでしょう。圧力測定と計算の基礎をしっかりと身につけ、正確な圧力管理を実践していきましょう。
