熱伝導式は、金属や壁、樹脂、空気層などの内部を熱がどのように移動するかを数式で表したものです。
断熱材の選定、電子機器の放熱設計、住宅の結露対策、製造設備の温度管理など、多くの場面で基礎となります。
熱に関する式は似た用語が多く、熱伝導率、熱流束、温度勾配、熱拡散率の役割を混同しやすいところでしょう。
この記事では基本形であるフーリエの法則から、1次元と3次元の考え方、時間変化を扱う熱伝導方程式まで、設計や学習に役立つ形で整理します。

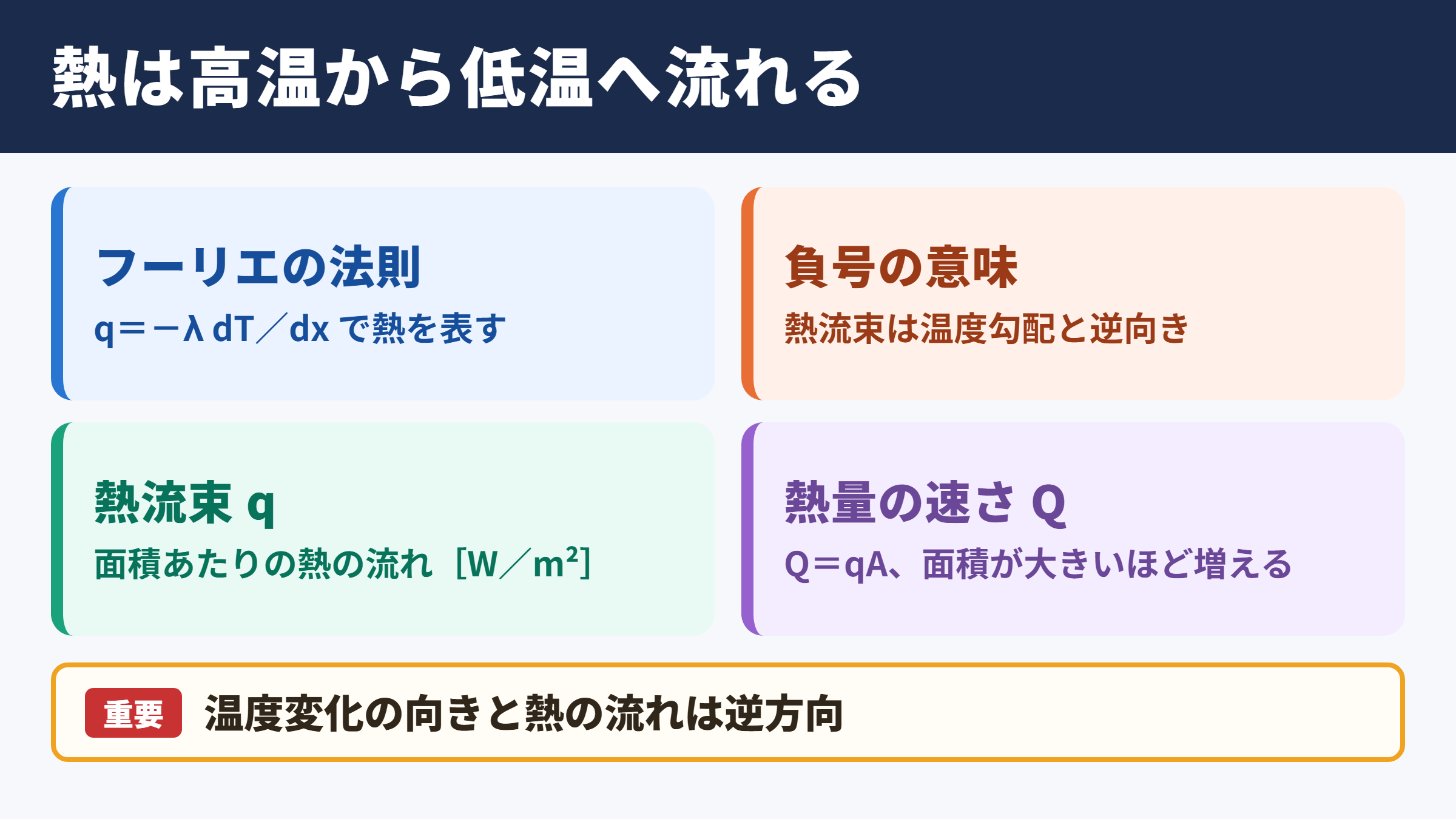

熱伝導式の基本形と熱の移動方向
それではまず熱伝導式の基本形と、式が示す熱の移動方向について解説していきます。
フーリエの法則による熱伝導の表現
熱伝導を表す代表的な式は、フーリエの法則です。
1次元で考える場合、熱流束は温度勾配に比例し、その向きと反対側へ生じます。
q＝－λ dT／dx
qは熱流束、λは熱伝導率、dT／dxは位置に対する温度変化を表します。
式に付く負の符号には重要な意味があります。
熱は温度の高い場所から低い場所へ自然に移動するため、温度が上昇する方向とは逆向きに熱流束が生じるという関係です。
たとえば左側が高温で右側が低温の金属棒では、温度は右へ行くほど下がります。
このとき温度勾配は負となり、負の符号を掛けた熱流束は正方向、つまり右向きとして求められます。
単に熱が移る量を暗記するのではなく、温度の変化方向と熱の流れる方向が逆になることを理解すると、符号の扱いで迷いにくくなります。
熱流束と熱量の違い
熱伝導の計算では、熱流束と熱量を同じ意味で扱わないことが大切です。
熱流束は単位面積を単位時間に通過する熱量であり、単位にはW／m²が使われます。
一方の熱量は、ある面積を通じて移動する熱の総量で、熱移動の速さとして表す場合はWを使います。
面積Aを通過する熱量の速さQは、熱流束qに面積を掛けて求めます。
Q＝qA
Qの単位はW、qの単位はW／m²、Aの単位はm²です。
細い銅線と広い銅板を比べると、同じ温度勾配でも断面積が大きい銅板のほうが多くの熱を運びます。
このため、部材全体の放熱量を求める場面では面積を含めたQを使い、局所的な熱の流れを評価する場面ではqを使うと整理しやすいでしょう。
熱流束は面積あたりの熱の通りやすさを見る指標であり、熱量は部品や壁全体での熱移動を見る指標です。
熱伝導率が示す材料ごとの特性
熱伝導率λは、材料が熱をどれだけ伝えやすいかを示す物性値です。
単位はW／mKで、値が大きい材料ほど熱を通しやすくなります。
銅やアルミニウムは熱伝導率が高く、ヒートシンクや鍋、熱交換器に使われる代表例です。
反対に、発泡樹脂、グラスウール、木材、空気は熱を伝えにくく、断熱材として利用されます。
| 材料の例 | 熱伝導率の傾向 | 利用される場面 |
|---|---|---|
| 銅 | 非常に高い | 放熱板、配管、熱交換器 |
| アルミニウム | 高い | 筐体、ヒートシンク、調理器具 |
| 鉄鋼 | 中程度 | 構造材、設備部品 |
| 木材 | 低い | 建材、家具 |
| 発泡樹脂 | 非常に低い | 断熱材、保冷材 |
ただし熱伝導率は温度、密度、水分量、材料の組織によって変わる場合があります。
特に建材や粉体、複合材料ではカタログ値だけで判断せず、使用温度や含水状態に合う値を確認する必要があります。
熱伝導率が高いことは、常に優れた性能を意味するわけではありません。
放熱したい部品では高い値が有利ですが、室内の熱を逃がしたくない壁や配管では低い値が求められます。
1次元熱伝導と平板モデル
続いては1次元熱伝導と、平板を使った基本的な計算を確認していきます。
1次元として扱える条件
1次元熱伝導とは、熱が主に一方向だけへ移動すると仮定する考え方です。
厚さ方向に比べて面積が十分に広い壁、断面積が一定の長い棒、保温材で覆われた配管の一部などでは、この近似が役立ちます。
たとえば厚さが小さい平板の両面に温度差があり、側面からの放熱が無視できる場合、温度は厚さ方向だけで変化すると考えられます。
この条件では計算が大幅に簡単になり、温度分布は定常状態で直線になります。
ただし部品の端部が小さい場合、穴やフィンがある場合、周囲との対流が強い場合は、横方向の熱移動も無視できません。
実際の製品で1次元モデルを使う際は、熱が流れる方向以外の温度差が小さいかを先に確認するとよいでしょう。
平板を通過する熱量の計算
厚さLの平板を通じて、温度T1の面から温度T2の面へ熱が移る場合を考えます。
熱伝導率が一定で、時間が十分に経過した定常状態なら、熱量の速さは次の式で求められます。
Q＝λA（T1－T2）／L
Aは熱が通過する面積、Lは熱が移動する距離です。
温度差が大きいほど、面積が広いほど、熱伝導率が高いほど、熱量は大きくなります。
一方で厚みを増やすと熱の通り道が長くなるため、熱量は小さくなります。
断熱材を厚くする理由は、このLを大きくして熱の流れを抑えるためです。
ここで温度差は摂氏温度の差でもケルビン温度の差でも同じ値になります。
ただし絶対温度そのものを使う放射熱の計算とは扱いが異なるため、計算式を混同しないよう注意が必要です。
熱抵抗による整理方法
複数の材料が重なった壁や、部品と放熱シートが接する構造では、熱抵抗の考え方が便利です。
平板の熱抵抗Rは、厚さを熱伝導率と面積で割って求めます。
熱抵抗が大きいほど、同じ温度差でも熱は流れにくくなります。
複数の層が直列に並ぶ場合は、それぞれの熱抵抗を足し合わせます。
| 対象 | 熱抵抗の基本式 | 熱の流れへの影響 |
|---|---|---|
| 単一の平板 | R＝L／λA | 厚いほど大きくなります |
| 複数の層 | R合計＝R1＋R2＋R3 | 各層の抵抗を加算します |
| 熱量の速さ | Q＝ΔT／R合計 | 温度差を抵抗で割ります |
熱抵抗は電気回路における抵抗と似た考え方であり、複雑な構造を分けて計算できる点が長所です。
ただし接触面には微細なすき間があり、接触熱抵抗が生じます。
金属同士を密着させても表面の粗さや締付け力の影響を受けるため、高精度な放熱設計では接触熱抵抗を省略できないことがあります。
温度勾配と熱流束の関係
続いては温度勾配と熱流束の関係を確認していきます。
温度勾配の意味と読み取り方
温度勾配は、距離に対して温度がどの程度変化しているかを示す量です。
単位はK／mまたは℃／mで表されます。
長さ1mあたりに10℃温度が変化するなら、温度勾配の大きさは10K／mです。
温度勾配が急であるほど、熱を移動させる駆動力が強いと考えられます。
同じ材料で比較すると、急な温度変化が生じている場所ほど熱流束も大きくなります。
電子基板の局所発熱部、炉壁の表面近傍、急冷工程の材料内部などでは、温度勾配が大きくなりやすい傾向です。
温度分布のグラフでは、横軸を位置、縦軸を温度として描いたときの傾きが温度勾配に相当します。
温度差だけでなく、その差がどの距離で生じているかまで見ることが、熱伝導の判断では欠かせません。
熱流束の単位と設計上の判断
熱流束はW／m²で表され、単位面積あたりにどれだけの熱が通るかを示します。
同じ100Wの熱でも、小さな面積に集中して流れる場合と大きな面積に広がって流れる場合では、材料や接合部にかかる負担が異なります。
熱流束が高い部分では温度上昇、熱応力、接着剤の劣化、はんだ接合部の損傷などを検討する必要があります。
反対に断熱設計では、壁や配管を通過する熱流束を小さくすることが目標になります。
住宅では屋根、壁、窓の熱流束を抑えることで、冷暖房負荷の低減につながります。
温度差が同じでも、材料の熱伝導率と厚みが変われば熱流束は変化します。
高温側と低温側の温度だけで性能を判断せず、材料構成と厚さを合わせて評価することが重要です。
負の符号が必要になる理由
フーリエの法則における負の符号は、計算上の飾りではありません。
座標の正方向に向かって温度が高くなる場合、熱は逆向きに流れます。
逆に座標の正方向へ温度が低くなる場合、熱は正方向へ流れます。
この関係を一貫して表すために、熱流束は温度勾配の負の値に比例します。
符号を省いて熱流束の大きさだけを求める問題もありますが、実務では方向が分からないと熱収支を正しく立てられません。
複数の部材や発熱源を含む解析では、熱が流入する向きと流出する向きを統一しておく必要があります。
熱流束の正負は、熱の大小ではなく定めた座標に対する流れる方向を表します。
この点を押さえると、境界条件や熱収支式の符号も読みやすくなるでしょう。
3次元熱伝導と熱伝導方程式
続いては3次元熱伝導と、時間変化を含む熱伝導方程式を確認していきます。
3次元で温度を扱う必要がある場面
3次元熱伝導では、温度がx方向、y方向、z方向のすべてで変化すると考えます。
小型電子部品の周辺、複雑な形状の金型、角部を持つ建築部材、局所的に加熱される機械部品などが代表例です。
平板の中央部だけを見るなら1次元近似が使えても、端部や穴の周辺では熱が複数の方向へ広がります。
このような場所を1次元で扱うと、最高温度や熱の逃げ道を過小評価するおそれがあります。
3次元解析では、部品の形状、材料配置、接触条件、周囲空気への放熱までモデルに含めて検討します。
有限要素法や有限差分法を用いる解析ソフトでは、対象を細かな要素に分け、各位置の温度を数値的に求めます。
定常熱伝導方程式の考え方
温度が時間によって変化しない状態を定常状態と呼びます。
内部で発熱がなく、熱伝導率が一定の定常3次元問題では、温度分布はラプラス方程式で表されます。
∂²T／∂x²＋∂²T／∂y²＋∂²T／∂z²＝0
各方向の温度変化を合計した値がゼロになる状態を示します。
内部発熱がある場合には、発熱量を含むポアソン方程式として扱います。
たとえば電流が流れる抵抗体、硬化反応を伴う樹脂、摩擦熱が発生する接触部では、材料内部で熱が生まれます。
発熱を含めずに計算すると、実際の最高温度より低い値になる可能性があります。
定常解析は、十分な時間が経過した後の温度分布を知るための手法です。
非定常熱伝導方程式と時間変化
加熱開始直後や冷却途中のように、温度が時間とともに変化する現象は非定常熱伝導として扱います。
このときは時間に関する項を含む熱伝導方程式を使います。
熱伝導率が一定で、内部発熱がない場合の基本形は次のとおりです。
∂T／∂t＝α（∂²T／∂x²＋∂²T／∂y²＋∂²T／∂z²）
αは熱拡散率で、温度変化が材料内へ広がる速さに関係します。
非定常問題では、初期温度と境界条件を必ず設定します。
初期温度は計算を始める瞬間の材料温度であり、境界条件は表面温度、流入熱量、周囲空気との熱伝達などを指します。
急加熱や急冷却では、表面と内部の温度差が大きくなります。
温度差が大きい状態は熱応力の原因にもなるため、単に最終温度だけでなく途中経過の温度履歴を確認する必要があります。
熱拡散率と物性値の使い分け
続いては熱拡散率と、熱伝導率や比熱との使い分けを確認していきます。
熱拡散率の定義
熱拡散率αは、材料の中で温度変化がどれくらい速く広がるかを示す物性値です。
熱伝導率だけでは温度の変化速度を説明できないため、密度と比熱も含めて考えます。
α＝λ／ρc
ρは密度、cは比熱容量を表します。
熱伝導率が高くても、密度や比熱が大きければ温度はすぐに変化するとは限りません。
逆に熱拡散率が大きい材料では、加熱や冷却による温度変化が内部へ比較的速く伝わります。
熱拡散率は熱の伝わりやすさではなく、温度変化の広がりやすさを見る指標です。
この違いを理解すると、定常計算と非定常計算で必要な物性値を選びやすくなります。
熱伝導率と比熱と密度の役割
熱伝導率は熱を運ぶ能力、比熱は温度を1K上げるために必要な熱量、密度は単位体積あたりの質量を示します。
この三つは同じ熱物性でも、設計で果たす役割が異なります。
| 物性値 | 主な意味 | 重要になる場面 |
|---|---|---|
| 熱伝導率 | 熱の伝わりやすさ | 断熱、放熱、定常熱流束 |
| 比熱容量 | 温度を変えるために必要な熱量 | 加熱時間、蓄熱、温度上昇 |
| 密度 | 単位体積あたりの質量 | 熱容量、熱拡散率、材料比較 |
| 熱拡散率 | 温度変化の広がる速さ | 急加熱、急冷却、非定常解析 |
たとえば蓄熱材では、比熱や相変化に伴う熱量が重要になります。
放熱板では熱伝導率が重視されますが、短時間の温度上昇まで検討するなら比熱と密度も無視できません。
用途に応じて必要な物性値を選ぶことが、過不足のない熱設計につながります。
温度依存性と異方性への注意
熱物性値は常に一定とは限りません。
金属、樹脂、セラミックス、複合材の多くは、温度によって熱伝導率や比熱が変化します。
高温域を扱う炉、エンジン部品、電池、半導体では、常温の物性値だけを使うと結果に差が生じる場合があります。
また、繊維強化樹脂、積層材、木材、グラファイトのように、方向によって熱の伝わりやすさが異なる材料もあります。
この性質は熱伝導の異方性と呼ばれます。
異方性材料では、x方向、y方向、z方向で別々の熱伝導率を設定する必要があります。
材料データの数値だけでなく、測定温度と測定方向まで確認することが、解析精度を上げる近道です。
熱伝導率、比熱、密度の入力条件が実際と違うと、精密な解析手法を使っても結果の信頼性は高まりません。
熱設計では計算式と同じくらい、物性値の出典と適用範囲が重要です。
境界条件と実務における計算手順
続いては境界条件と、熱伝導式を実務で使う際の計算手順を確認していきます。
温度固定と熱流束固定の境界条件
熱伝導計算では、物体の表面にどのような条件を与えるかが結果を大きく左右します。
表面温度が決まっている場合は温度固定の境界条件を使います。
たとえば恒温槽の壁面や、温度制御された金属板に接している面が該当します。
一方で、表面に一定の熱量が加わる場合は熱流束固定の境界条件を使います。
レーザー照射、ヒーターからの入熱、電子部品の発熱面などでは、熱流束として与えることがあります。
境界条件が現実と異なると、温度分布全体が変わります。
入力値の根拠を明確にし、最も影響が大きい条件から見直すことが重要でしょう。
対流と放射を含める考え方
実際の表面では、熱伝導だけでなく空気や液体への対流、周囲との放射によっても熱が移動します。
空気中に置かれた熱い部品の表面では、内部から表面までは熱伝導、表面から空気へは対流が主に働きます。
対流による熱量は、熱伝達率、表面積、表面温度と周囲温度の差から求めます。
高温になるほど放射の影響も無視しにくくなります。
炉やヒーター周辺、日射を受ける設備、赤熱する金属では、放射熱を含めた熱収支が必要です。
熱伝導式だけで完結するのは、熱が主に固体内部を移動する範囲だと考えると分かりやすいでしょう。
表面の外側まで評価する場合は、対流や放射も組み合わせます。
計算結果を確認するための視点
熱伝導の計算結果は、数値が出た時点で終わりではありません。
熱収支が合っているか、最高温度の位置が妥当か、境界面で温度が不自然に飛んでいないかを確認します。
定常解析であれば、流入した熱量と流出した熱量がほぼ一致するかを見る方法が基本です。
非定常解析では、投入熱量が材料に蓄えられた熱量と外部へ逃げた熱量の合計に見合うかを検証します。
メッシュを細かくしたときに結果が大きく変わる場合は、要素分割が不足している可能性があります。
接触部、発熱部、薄肉部、急な形状変化の周辺は温度勾配が大きくなりやすく、より細かなモデル化が求められます。
計算値を測定値や簡易計算と照らし合わせる工程を設けることで、熱解析の実用性は高まります。
熱伝導式の理解に役立つポイント
熱伝導式についてのまとめです。
熱伝導の基本はフーリエの法則であり、熱流束は温度勾配に比例し、温度が下がる方向へ流れます。
平板や長い棒のように熱の流れを一方向とみなせる場合は、1次元の式で比較的簡単に熱量を計算できます。
複雑な部品や局所的な発熱を扱う場合は、x方向、y方向、z方向を含む3次元熱伝導として考える必要があります。
また、時間による温度変化を扱う非定常問題では、熱伝導率だけでなく熱拡散率、比熱、密度が重要になります。
熱伝導率は熱の通りやすさ、熱拡散率は温度変化の広がりやすさを示すため、両者を使い分けることがポイントです。
実務では温度固定、熱流束固定、対流、放射といった境界条件が結果を左右します。
まずは対象を1次元で近似できるか考え、必要に応じて熱抵抗や3次元解析へ進むと、熱伝導式を無理なく活用できるでしょう。
