ニッケル触媒の種類は？ラネーニッケルとの違いも！（担持ニッケル触媒：微粉末状：粒径など）

ニッケル触媒は、水素化反応や還元反応、メタネーション、油脂の硬化など、幅広い化学プロセスで利用される重要な触媒です。

ひとくちにニッケル触媒といっても、ラネーニッケル、担持ニッケル触媒、ニッケル粉末、酸化ニッケルを原料とする触媒などがあり、形状や粒径、担体、活性化方法によって性質が変わります。

目的に合わない種類を選ぶと、反応速度だけでなく、ろ過のしやすさ、発火リスク、製品への金属混入、繰り返し使用の可否にも影響します。

この記事では、ニッケル触媒の代表的な種類とラネーニッケルの違いを整理し、担持型や微粉末状製品を選ぶ際の確認点まで詳しく解説します。

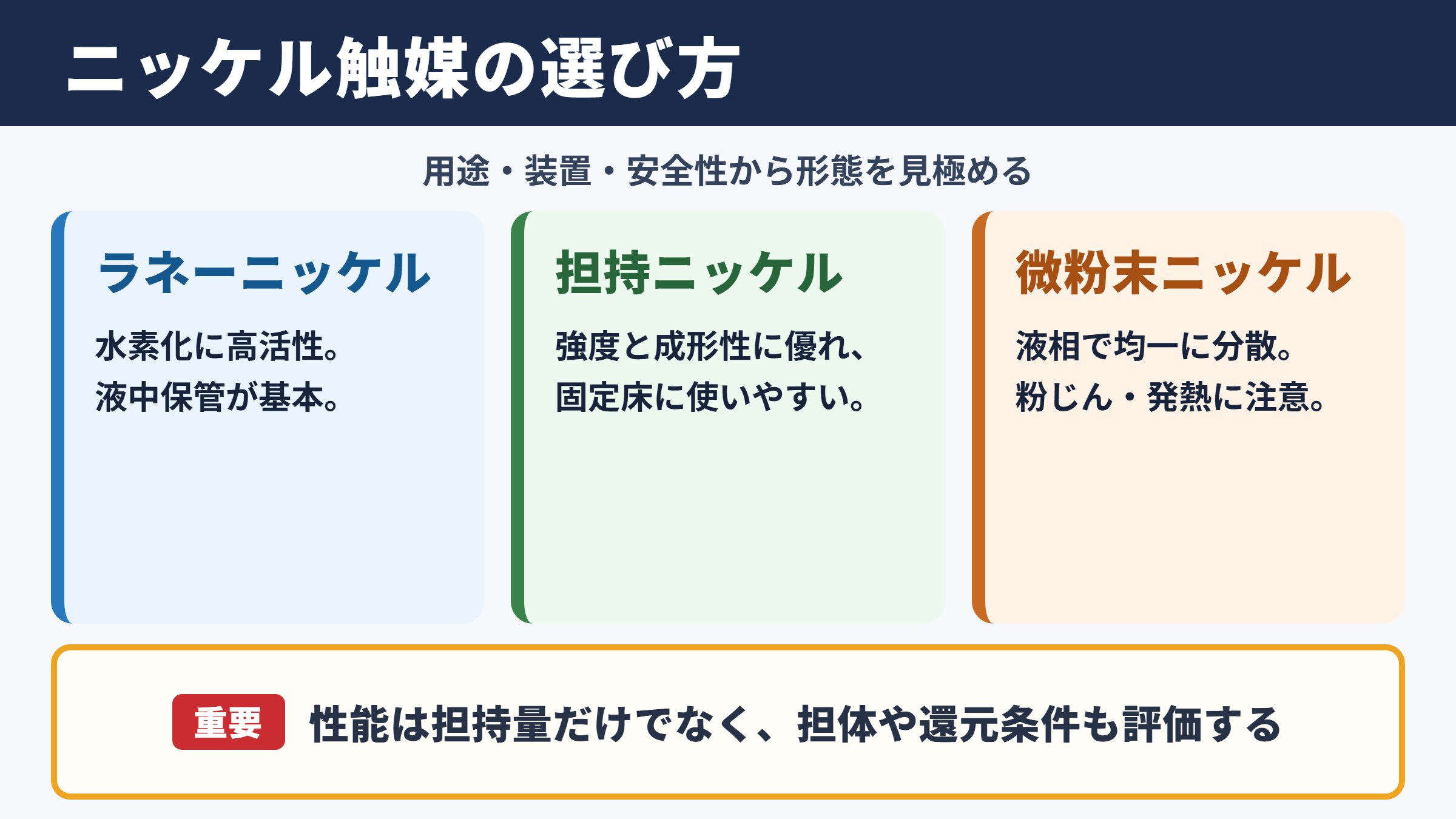

ニッケル触媒の種類と選定の要点

それではまずニッケル触媒の種類と、用途別に見る選定の要点について解説していきます。

ラネーニッケルの特徴

ラネーニッケルは、ニッケルとアルミニウムの合金からアルミニウム成分をアルカリで溶出させ、多孔質のニッケルを残した触媒です。

内部まで細かな孔が広がるため表面積が大きく、水素化反応に対して高い活性を示しやすいことが大きな特徴です。

有機合成では、ニトロ基の還元、カルボニル化合物の還元、脱硫、水素添加などで使われます。

一方で、乾燥すると自然発火しやすい性質があり、通常は水やアルコールなどの液中で保管します。

反応後の回収では、触媒が微細な粒子として残るため、ろ過助剤の使用や窒素雰囲気での取り扱いを検討する場面もあるでしょう。

担持ニッケル触媒の特徴

担持ニッケル触媒は、アルミナ、シリカ、活性炭、ケイソウ土などの担体にニッケル成分を分散させた触媒です。

製品によっては酸化ニッケルの状態で供給され、使用前に水素で還元して金属ニッケルへ活性化します。

担体があることで粒子の凝集を抑えやすく、成形性や機械的強度、固定床での使いやすさを設計しやすい点が利点です。

粒状、ペレット状、押出成形品、粉末状などの形態があり、連続反応装置では特に採用されやすい方式です。

ただし、ニッケル担持量だけでは性能を比較できません。

担体の種類、細孔径、金属分散度、還元条件、反応液との相性まで含めて評価する必要があります。

微粉末状ニッケル触媒の特徴

微粉末状のニッケル触媒は、液相反応で原料と接触させやすく、反応器内で均一に分散しやすい形態です。

粒径が小さくなるほど外部表面積は増えますが、その分だけ粉じんの発生、飛散、ろ過時間の増加にも注意が必要です。

特に乾燥粉末では、空気中の酸素と接触して発熱する可能性を想定し、供給元の安全データシートを確認することが欠かせません。

スラリーとして投入するタイプなら、投入時の粉じんを抑えられる反面、溶媒組成や含有水分が反応条件へ与える影響を把握しておきましょう。

ラネーニッケルと担持ニッケル触媒の違い

続いてはラネーニッケルと担持ニッケル触媒の違いを確認していきます。

構造と活性化方法の違い

ラネーニッケルは合金からアルミニウムを除去して作る多孔質ニッケルであり、触媒本体そのものが主にニッケルです。

対して担持ニッケル触媒は、担体表面にニッケルを分散させた構造を持ちます。

ラネーニッケルは洗浄後に湿潤状態で用いることが多い一方、担持型は酸化物を水素還元して活性化する製品も少なくありません。

この違いにより、開始前の準備、反応器への装填方法、停止時の不活性化手順も変わります。

用途と反応操作の違い

ラネーニッケルは、フラスコや撹拌槽を使う液相水素化で選ばれることが多い触媒です。

高い活性を生かし、比較的低温から反応を進めたい工程で候補になります。

担持ニッケル触媒は、固定床反応器や流通式装置との相性がよく、原料を連続的に通液または通気させるプロセスに向きます。

回収ろ過を省きやすい連続運転を目指す場合には、粒状の担持触媒が有力な選択肢となるでしょう。

安全性と回収性の違い

ラネーニッケルは、使用済み触媒も含めて発火性を意識した管理が必要です。

ろ過後にケーキを乾燥させない、廃棄まで湿潤状態を保つ、不活性ガスで置換するといった運用が求められます。

担持触媒も還元後には空気に敏感な場合がありますが、粒状品ではろ過や反応器からの抜き出しを管理しやすいケースがあります。

ただし、担体の摩耗による微粉発生、圧力損失、局所的な発熱には別の注意が必要です。

比較項目	ラネーニッケル	担持ニッケル触媒
主な構造	多孔質ニッケル	担体上にニッケルを分散
代表的な形態	湿潤スラリー状	粉末状、粒状、ペレット状
使われやすい方式	バッチ液相反応	固定床、連続反応、液相反応
高い活性の得やすさ	高い傾向	設計条件により変化
回収方法	ろ過が中心	ろ過または反応器内保持
取り扱い上の注意	乾燥時の発火性	還元時の発熱、粉化、圧損

担持ニッケル触媒の担体と形状

続いては担持ニッケル触媒の担体と形状について確認していきます。

アルミナ担体の性質

アルミナ担体は、強度と耐熱性に優れ、石油化学やガス処理を含む幅広い分野で使われます。

細孔構造を調整しやすく、ニッケルを高分散させる設計にも対応しやすい材料です。

固定床では、粒径と成形形状を調整することで圧力損失を抑えながら、原料との接触面積を確保できます。

ただし、酸性または塩基性の強い反応液では、担体の安定性を事前に確認したほうが安心です。

シリカと活性炭担体の性質

シリカ担体は、比較的穏やかな表面特性を利用したいときに検討されます。

一方の活性炭担体は比表面積が大きく、有機化合物との親和性が求められる反応で使われることがあります。

活性炭担体は吸着性が高いため、目的物まで吸着して収率評価に影響することがあります。

また、酸化性の条件や乾燥操作では発熱リスクを考慮し、触媒単体ではなく担体を含めた安全性を評価することが重要です。

粒状と粉末状の使い分け

粉末状の担持ニッケル触媒は、撹拌槽での液相反応において分散性を得やすい反面、回収ろ過に時間がかかることがあります。

粒状またはペレット状では、固定床内に触媒を充填できるため、連続処理や再使用に適します。

粒径が小さすぎると圧力損失が増え、大きすぎると物質移動が遅くなる可能性があります。

つまり、粒径は単なる製品仕様ではなく、反応速度と設備負荷を左右する設計項目です。

微粉末状触媒の粒径と物性評価

続いては微粉末状触媒の粒径と物性評価について確認していきます。

粒径分布の見方

触媒の粒径は、平均粒径だけでは十分に把握できません。

たとえば同じ平均値でも、粗い粒子と非常に細かな粒子が混在している場合、沈降性、ろ過性、反応液中の分散状態が変わります。

粒径分布の確認では、レーザー回折法などの測定値に加え、湿式分散か乾式分散かという前処理条件も重要です。

実際の反応溶媒に近い条件で評価することが、工程トラブルの予防につながります。

比表面積と金属分散度

微粉末状触媒では、比表面積が反応性に関係します。

ただし、比表面積が大きくても、有効なニッケル表面が十分に露出していなければ期待した活性は得られません。

ニッケル粒子が担体上で細かく分散しているか、還元後に焼結していないか、反応中に被毒していないかを確認する必要があります。

硫黄、リン、塩素、一酸化炭素などはニッケル触媒の性能を低下させる要因になり得ます。

沈降性とろ過性

微粉末状の触媒は、反応液中に長く浮遊しやすく、均一な接触を作りやすいことがあります。

その一方で、反応完了後に沈降しにくく、ろ紙だけでは目詰まりする場合もあります。

ろ過助剤の併用、遠心分離、金属フィルター、触媒ろ過器の導入など、回収工程まで含めて検討しましょう。

製造規模を上げるほど、反応時間よりも触媒回収時間が全体の生産性を左右する場面が増えていきます。

ニッケル触媒の使用条件と劣化要因

続いてはニッケル触媒の使用条件と劣化要因について確認していきます。

還元温度と活性化条件

酸化ニッケルを含む担持触媒は、使用前に水素還元を行うことがあります。

還元温度が低すぎると活性種が十分に形成されず、高すぎるとニッケル粒子が焼結して活性面積が減るおそれがあります。

還元中は水が発生するため、ガス流量、昇温速度、出口側の水分管理も性能に関わります。

製品ごとに指定された活性化手順がある場合は、それを基準にするのが安全です。

被毒と失活の原因

ニッケル触媒は、硫黄化合物やリン化合物、ハロゲン化合物などの影響を受けることがあります。

原料に微量の不純物が含まれるだけでも、長期運転では活性低下が目立つケースがあります。

また、高温条件では金属粒子の焼結、液相反応では有機物の付着やコーキングが起こることもあります。

触媒の寿命は使用時間だけで決まらず、原料品質と運転履歴で大きく変わります。

再生と交換の判断

触媒の活性が低下した場合、洗浄、再還元、熱処理などで性能が一部回復することがあります。

ただし、被毒の原因や担体の劣化状態によっては、再生しても初期性能へ戻らないでしょう。

製品品質に影響するほど金属溶出が増えた場合や、固定床で圧力損失が上昇した場合は、交換を検討する目安になります。

使用済み触媒には有価金属が含まれるため、産業廃棄物としての処理だけでなく、回収事業者への委託可否も確認しておくとよいでしょう。

ニッケル触媒の安全管理と取り扱い

続いてはニッケル触媒の安全管理と取り扱いについて確認していきます。

自然発火性への対応

ラネーニッケルや還元済みのニッケル触媒には、空気に触れると発熱し、条件によっては発火するものがあります。

容器を開ける前に製品ラベルと安全データシートを確認し、湿潤品か乾燥品か、保管液は何かを把握しましょう。

使用済み触媒も、反応液を切った後に空気へさらすと危険性が高まることがあります。

回収後の触媒を乾燥状態で放置しないことは、基本的な安全対策です。

水素使用時の注意点

ニッケル触媒は水素化反応で用いられることが多く、触媒だけでなく水素ガスの管理も重要になります。

反応器、配管、継手からの漏れ確認を行い、着火源を遠ざけ、換気とガス検知の体制を整えます。

反応開始直後は吸熱または発熱の挙動が変わることがあるため、温度上昇を急がせない運転が必要です。

特に原料に不飽和結合が多い場合は、反応熱の見積もりと冷却能力の確認が欠かせません。

保護具と廃棄物管理

ニッケル化合物を扱う際は、粉じんの吸入や皮膚への付着を防ぐため、保護手袋、保護眼鏡、局所排気などを用います。

微粉末状の製品では、開封や秤量の工程で飛散しやすいため、密閉容器やグローブボックスの活用も検討されます。

廃触媒は、未反応物、反応溶媒、吸着した有機物を含む可能性があります。

通常の金属くずとして扱わず、事業所の規程と委託先の受入条件に沿って適切に管理しましょう。

ニッケル触媒選びのまとめ

ニッケル触媒には、ラネーニッケル、担持ニッケル触媒、微粉末状の製品、粒状やペレット状の製品など、さまざまな種類があります。

ラネーニッケルは高い水素化活性を生かしやすい一方、湿潤状態での管理や回収時の発火対策が重要です。

担持ニッケル触媒は、担体、ニッケル担持量、細孔構造、粒径、成形形状を選べるため、固定床や連続プロセスに合わせた設計を行いやすいでしょう。

微粉末状製品では、反応性に加えて、分散性、沈降性、ろ過性、粉じん対策を確認する必要があります。

最適な触媒は、最も活性が高い触媒ではなく、反応から回収、安全管理までを安定して運用できる触媒です。

ラネーニッケルとの違い、担体の種類、粒径分布、原料中の不純物、設備条件を整理したうえで、目的に合うニッケル触媒を選定してください。
