66.7パーミルとは？勾配の割合とパーセントへの換算方法

66.7パーミルとは？勾配の割合とパーセントへの換算方法

道路標識や鉄道の縦断図、排水管の設計図などで見かける66.7パーミルは、距離に対する高低差を示す勾配の単位です。

普段よく使うパーセントと似ていますが、基準となる数が異なるため、意味を取り違えると勾配の大きさを誤って判断するおそれがあります。

この記事では66.7パーミルの意味、パーセントへの換算、実際の高低差の求め方、道路や鉄道での見方までを順に解説します。

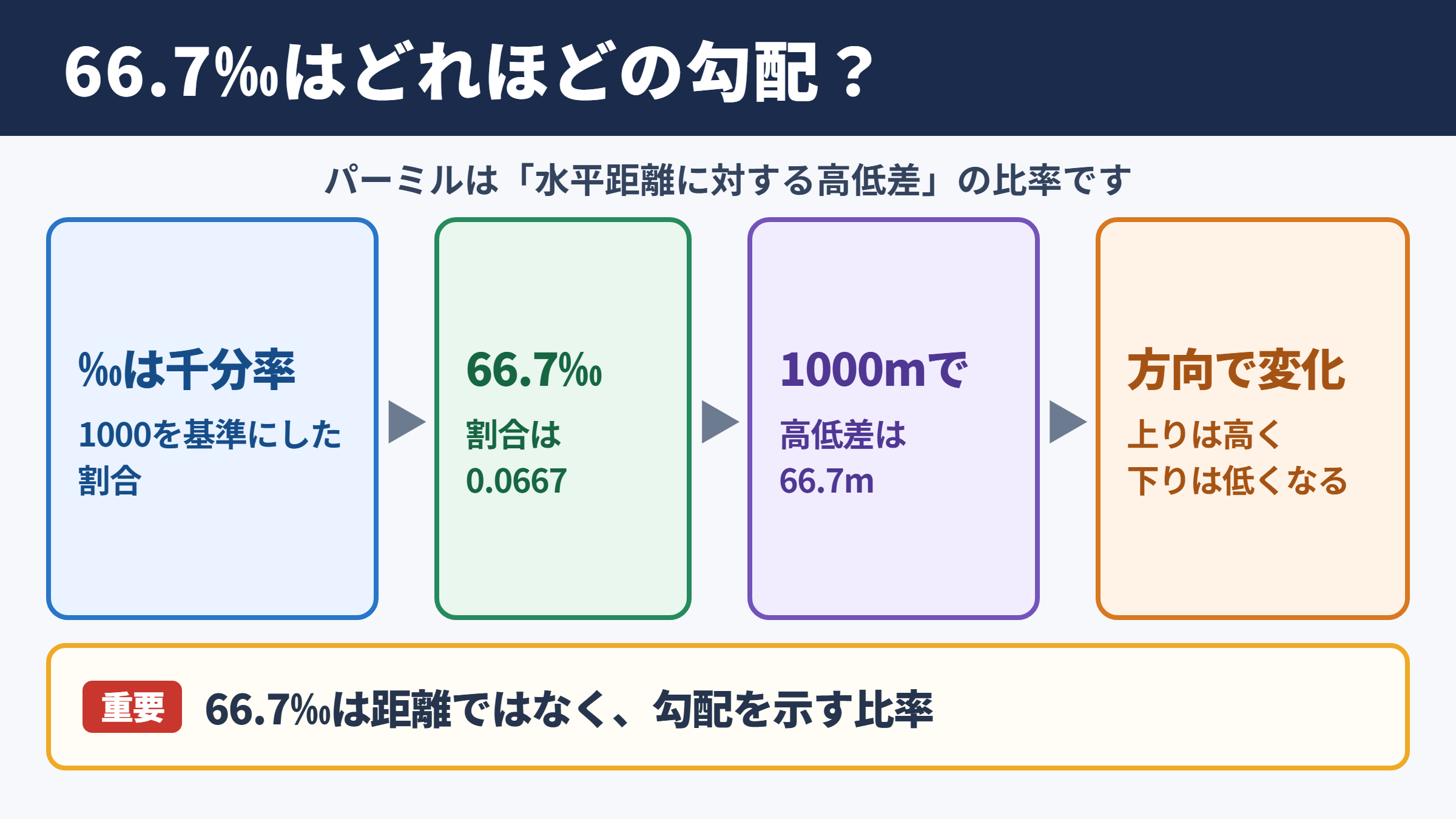

66.7パーミルの意味と勾配の大きさ

それではまず66.7パーミルが表す勾配について解説していきます。

パーミルが示す千分の割合

パーミルは千分率を表す単位で、記号では‰と表記されます。

パーセントが100を基準にするのに対し、パーミルは1000を基準にする点が大きな違いです。

66.7パーミルは、水平に1000メートル進んだときに66.7メートルの高低差がある状態を意味します。

上り坂であれば1000メートル先が66.7メートル高くなり、下り坂であれば同じ距離で66.7メートル低くなる計算です。

勾配は進行方向によって上りと下りの印象が変わりますが、割合そのものの大きさは同じです。

なお、66.7パーミルという値は小数を含むため、一見すると細かい数字に感じられるでしょう。

しかし設計や施工では、必要な排水性能、車両の走行性能、地形への対応を検討するために重要な数値となります。

66.7パーミルを分数で考える方法

66.7パーミルは、数値を1000で割った割合として表せます。

計算上は66.7÷1000となるため、割合は0.0667です。

この0.0667は、水平距離1に対して高低差が約0.0667あることを示しています。

たとえば水平距離が30メートルなら、30に0.0667を掛けることで、およその高低差を求められます。

この場合の高低差は約2.001メートルです。

現場では測量方法や図面の表記ルールによって端数処理が行われるため、算出結果はあくまで設計条件の確認材料として扱います。

パーミルは勾配を比率として把握するための表示であり、距離そのものを示す単位ではありません。

急勾配かどうかを判断する目安

66.7パーミルは、パーセントに換算すると約6.67パーセントです。

歩行者が通る坂道としては、上り下りを感じやすい勾配といえるでしょう。

自転車では荷物の重さや路面状況によって負担が増え、雨の日には下り方向の速度にも注意が必要になります。

一方で、道路や鉄道、建築物のスロープでは、用途ごとに許容される勾配の考え方が異なります。

単純に急か緩やかかだけで判断せず、通行する車両、人の動き、排水、凍結、見通しなどを組み合わせて確認することが大切です。

パーミルとパーセントの換算方法

続いては66.7パーミルをパーセントへ換算する方法を確認していきます。

パーミルからパーセントへの基本式

パーミルをパーセントに換算するときは、パーミルの数値を10で割ります。

66.7パーミルの場合は、66.7÷10で6.67パーセントです。

反対に、パーセントをパーミルに変換したいときは、数値を10倍します。

つまり6.67パーセントの勾配は66.7パーミルとなります。

これはパーセントが100分の割合、パーミルが1000分の割合であることから導けます。

パーミルからパーセントへの換算は10で割ると覚えておくと、図面や標識を読む場面で迷いにくくなります。

代表的な勾配の換算一覧

パーミル	パーセント	水平100メートル当たりの高低差
1パーミル	0.1パーセント	0.1メートル
5パーミル	0.5パーセント	0.5メートル
10パーミル	1パーセント	1メートル
20パーミル	2パーセント	2メートル
30パーミル	3パーセント	3メートル
50パーミル	5パーセント	5メートル
66.7パーミル	6.67パーセント	6.67メートル
80パーミル	8パーセント	8メートル
100パーミル	10パーセント	10メートル

表を見ると、66.7パーミルは50パーミルよりも明確に大きく、100パーミルよりは緩やかな位置にあると分かります。

勾配の数字だけでは想像しにくい場合、水平100メートル当たりの高低差に変換すると、傾斜の感覚をつかみやすいでしょう。

小数点を含む数値の注意点

66.7のように小数点を含むパーミルは、計算の途中で丸め方によってわずかな差が出ることがあります。

たとえば66.7パーミルは正確には6.67パーセントですが、概算では6.7パーセントと示される場合もあります。

日常的な坂道の把握なら概算でも役立ちますが、施工図や排水設計の検討では指定された桁数に従うことが重要です。

とくに長い距離に勾配を適用すると、小さな端数の差が高さの差として積み重なります。

距離が長いほど、勾配の小数点以下も無視できない要素になるため、図面の基準や測量値を丁寧に確認しましょう。

高低差と距離の計算手順

続いては66.7パーミルから高低差を求める計算手順を確認していきます。

水平距離から高低差を求める計算

高低差を求めるには、水平距離に勾配の割合を掛けます。

66.7パーミルを割合に直すと0.0667なので、水平距離に0.0667を掛ければ計算できます。

水平距離が50メートルなら、50×0.0667で約3.335メートルです。

水平距離が150メートルなら、150×0.0667で約10.005メートルとなります。

ここでいう距離は、坂道に沿った斜面距離ではなく、基本的には水平に投影した距離として扱います。

図面に記載された距離がどちらを指すかで結果が変わるため、設計図書の注記も確認したいところです。

高低差から必要距離を求める計算

反対に、必要な高低差から水平距離を求めることもできます。

高低差を勾配の割合で割れば、必要な水平距離を算出できます。

たとえば10メートルの高さを66.7パーミルで上げる場合、10÷0.0667で約149.9メートル必要です。

およそ150メートルの距離が必要になるため、限られた敷地でスロープや進入路を計画するときの目安になります。

ただし実際には、踊り場、曲線部、接続部、排水ます、手すりなどの条件も考慮しなければなりません。

高低差だけで必要な延長を決めず、利用条件と安全性を併せて検討することが欠かせません。

斜面距離と水平距離の違い

勾配の説明では、水平距離と斜面に沿った実距離が混同されがちです。

66.7パーミルのような勾配では、傾斜があるぶん斜面距離は水平距離より少し長くなります。

ただし一般的な概算では、勾配が比較的緩やかな場合に水平距離を基準として高低差を求める方法がよく用いられます。

厳密な斜面距離を知りたいときは、水平距離と高低差から三平方の考え方を使って算出します。

設計や工事の数量計算では、水平投影面積、実測延長、法面延長など、何を基準にするかを統一する必要があります。

数字だけを見て判断せず、距離の定義を確かめる習慣が役立つでしょう。

道路と鉄道における勾配表示

続いては道路や鉄道で使われる勾配表示について確認していきます。

道路の縦断勾配と走行への影響

道路では、進行方向に対する高低差の割合を縦断勾配と呼びます。

66.7パーミルは6.67パーセントに相当するため、車を運転すると上りではエンジン負荷を感じやすく、下りでは速度が出やすい勾配です。

大型車両は重量の影響を受けやすく、上り坂では速度低下、下り坂では制動装置への負担増加につながる場合があります。

雨や雪で路面が滑りやすいときは、勾配に加えて摩擦の低下も考慮しなければなりません。

同じ66.7パーミルでも、路面状況や車種によって体感的な厳しさは変化します。

道路計画では、交差点付近の視認性、歩道の使いやすさ、排水の流れなども踏まえて勾配が検討されます。

鉄道でパーミルが用いられる理由

鉄道では、線路の勾配をパーミルで示すことが一般的です。

鉄道車両は鉄の車輪とレールの接触で走行するため、道路のタイヤとは異なる条件で登坂性能や制動性能を考えます。

勾配が大きくなるほど、列車を引っ張る力やブレーキ操作、運転時分への影響が大きくなります。

そのため線路の設計では、地形、トンネル、橋梁、駅の配置、曲線半径などを総合的に調整します。

66.7パーミルのような急な勾配は、鉄道の方式や車両性能によって扱いが変わります。

ラック式鉄道やケーブルカーなど、急傾斜に対応した仕組みを採用する交通機関もあります。

標識や図面で確認したい項目

勾配表示を見つけたら、数値だけでなく上りか下りか、対象となる区間の長さはどの程度かを確認しましょう。

道路標識では急な上り坂や下り坂を注意喚起するものがあり、補助標識で勾配の割合が示されることがあります。

土木図面では、縦断図に計画高、地盤高、測点、勾配、変化点などが記載されます。

66.7パーミルという数字があれば、その区間の始点と終点を確認することで、実際にどれほどの高低差になるかを計算できます。

勾配の数値と区間延長を組み合わせることが、地形を正確に読み取る近道です。

排水とスロープでの勾配の考え方

続いては排水設備やスロープでの勾配の考え方を確認していきます。

排水勾配と水の流れ

雨水や排水を適切に流すためには、配管や床面に必要な勾配を設けます。

勾配が小さすぎると水が滞留しやすくなり、汚れや堆積物が残る原因になることがあります。

一方で勾配が大きすぎれば、水だけが先に流れて固形物が残る、施工が難しくなるといった課題が生じる場合もあります。

66.7パーミルは6.67パーセントなので、一般的な排水管の緩い勾配と比べると大きく感じられる数値です。

使用する場所や管径、流す水の性質によって適切な条件は変わるため、設計基準や専門家の判断に従う必要があります。

排水勾配は水が流れるかだけでなく、維持管理まで見据えて決める要素です。

歩行者用スロープの安全性

歩行者用スロープでは、勾配の数字が利用しやすさに直結します。

高齢者、車いす利用者、ベビーカー利用者、荷物を運ぶ人など、さまざまな人が通行するためです。

66.7パーミルは6.67パーセントであり、短い距離なら通行できても、延長が長くなると身体への負担を感じる可能性があります。

手すり、踊り場、滑りにくい仕上げ、雨水を逃がす工夫などが、安全なスロープづくりに役立ちます。

建築物や公共施設では、関係する法令や基準に沿った計画が求められます。

数値の比較だけでなく、実際の利用場面を想像しながら確認する姿勢が重要でしょう。

施工時に起こりやすい誤差

設計上は66.7パーミルと定められていても、施工では基準点の設置、測量、仕上げ厚、地盤の状態などによって誤差が生じることがあります。

とくに水が流れる方向を管理する床仕上げでは、わずかな不陸が水たまりにつながるケースもあります。

工事ではレベル測量やレーザー測定器などを使い、計画高と実際の高さを比較しながら調整します。

完成後も排水状況や通行性を確認することで、図面上の勾配が実際に機能しているかを判断できます。

66.7パーミルの理解と換算のまとめ

それでは最後に66.7パーミルの要点を整理していきます。

66.7パーミルは千分の66.7を表す勾配で、水平距離1000メートルに対して66.7メートルの高低差がある状態です。

パーセントへ換算するときは10で割るため、66.7パーミルは6.67パーセントの勾配になります。

高低差を求める場合は、水平距離に66.7を掛けて1000で割るか、距離に0.0667を掛ける方法が便利です。

道路では車両の走行や安全性、鉄道では登坂性能や制動性能、排水では水の流れ、スロープでは通行しやすさに勾配が関係します。

図面や標識で66.7パーミルを見かけた際は、パーセント換算だけでなく、対象区間の距離と高低差に置き換えて考えると理解が深まります。

勾配の数字を割合、距離、高さの三つの視点で見ることが、実用的な判断につながるでしょう。
