かさ密度とは？意味や嵩密度との違いをわかりやすく解説（粉体：見掛け密度：真密度：空隙率など）

粉末、粒状原料、ペレットなどを扱う場面では、同じ重量でも容器に入れたときの体積が大きく変わることがあります。

その差を把握するために使われる代表的な指標が、かさ密度です。

粉体の保管容量、輸送効率、混合の均一性、充填量、製品品質を考えるうえで欠かせない数値といえるでしょう。

一方で、嵩密度、見掛け密度、真密度、空隙率は似た言葉として使われやすく、測定条件まで含めて理解しないと判断を誤ることがあります。

この記事では、かさ密度の基本的な意味から測定方法、密度の違い、実務での活用ポイントまでをわかりやすく整理します。

かさ密度の意味と粉体管理における役割

それではまず、かさ密度の意味と粉体管理における役割について解説していきます。

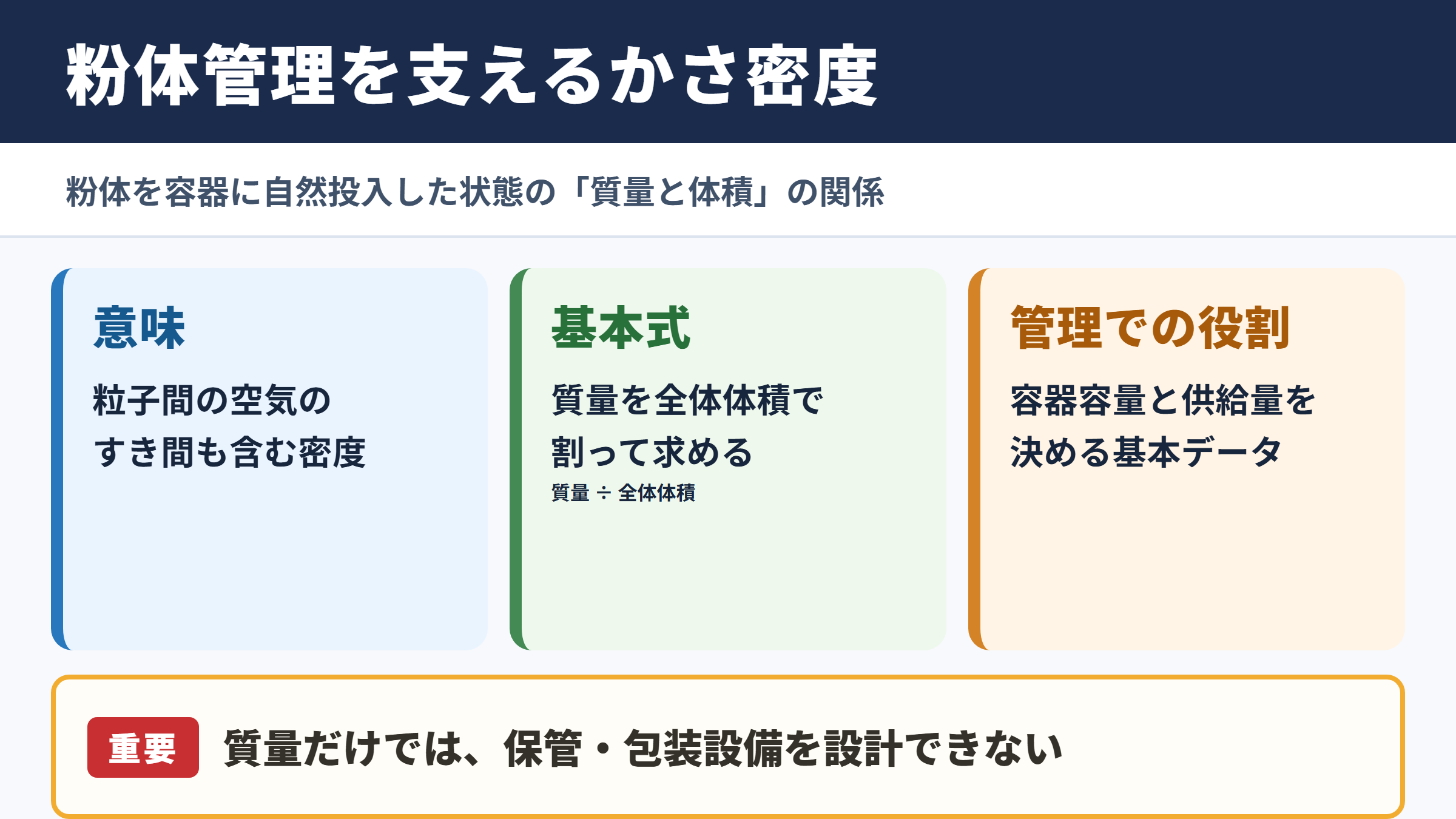

粉体を容器へ入れた状態での密度

かさ密度とは、粉体や粒体を容器に自然に入れたときの、全体の体積に対する質量の比率を示す値です。

英語ではbulk densityと呼ばれ、日本語では嵩密度と表記されることもあります。

ここでいう体積には、粉粒子そのものが占める部分だけでなく、粒子と粒子の間にある空気のすき間も含まれます。

たとえば小麦粉、砂糖、樹脂ペレット、金属粉、セメント、医薬品原料などは、容器へ同じように入れても粒子の形状や水分量によって占める体積が変化します。

同じ1kgの粉でも、ふんわり入った状態と振動で締まった状態では必要な容器容量が異なるため、質量だけでは設備設計や包装設計を行えません。

かさ密度は、そのような粉体の扱いやすさを数値で把握するための基本データです。

粉粒子の内部に空洞がある場合でも、かさ密度では容器内にできた粒子間空隙を含めて評価します。

この点が、材料固有の密度を表す真密度との大きな違いです。

保管容量と供給量を左右する指標

サイロ、ホッパー、袋、ドラム缶、タンクといった容器の容量を決める際、かさ密度は特に重要になります。

容器の体積が決まっている場合、かさ密度が低い粉体ほど収納できる重量は小さくなります。

反対に、かさ密度が高い原料は同じ容積で多くの質量を保管できますが、排出時の圧力や設備への荷重にも注意が必要です。

粉体の在庫管理では、重量と容積を結び付ける基準として、かさ密度の情報が役立ちます。

重量センサーが付いていない設備でも、原料の高さや容量から概算在庫を求めやすくなるでしょう。

ただし、粉体の流動性が低い場合は壁面付着やブリッジ現象が生じ、見かけ上の容量と実際の排出量が一致しないことがあります。

かさ密度だけでなく、安息角、粒度分布、含水率、付着性も併せて確認する姿勢が大切です。

品質比較で確認したい変動要因

かさ密度は製造ロットや保管環境によって変わることがあり、品質管理における確認項目にもなります。

粒子が細かくなると表面積が増え、粒子同士の付着や凝集が起こりやすくなるため、値が低下する場合があります。

一方で、粒度分布が広く、小粒子が大粒子のすき間へ入り込む材料では、空隙が減ってかさ密度が高くなることもあります。

水分は粉体の性質を大きく変える要素です。

少量の水分で粒子同士が結び付き、凝集物が増えれば、流れ方や充填状態は変化します。

振動、落下高さ、容器形状、投入速度も測定値に影響するため、数値を比較するときは測定条件をそろえることが欠かせません。

嵩密度と見掛け密度と真密度の違い

続いては、嵩密度と見掛け密度と真密度の違いを確認していきます。

嵩密度とかさ密度の関係

嵩密度と書いて「かさみつど」と読む言葉は、一般にかさ密度と同じ意味で使われます。

漢字表記の違いであり、粉体工学、化学、食品、建築材料、医薬品などの分野で見かけることがあります。

嵩という字には、物が占める容積や量という意味があります。

そのため、粒子間の空間を含めた容積に対する密度を表す語として自然に用いられてきました。

社内文書や仕様書では、表記を統一しておくと誤解を減らせます。

特に海外資料と照合する場合は、bulk densityが自然充填時のかさ密度なのか、締め固め後の密度なのかを確認する必要があります。

見掛け密度に含まれる範囲

見掛け密度は、対象物の外形体積を基準にして質量を割った密度を指す言葉です。

ただし、分野によって対象に含める空隙の範囲が異なるため、定義を確認せずに数値だけ比較するのは避けたほうがよいでしょう。

多孔質の粒子では、粒子内部にある細かな孔をどこまで体積に含めるかによって、見掛け密度と真密度の差が生じます。

粉体の集合体を対象にする場合は、粒子間空隙を含むかさ密度を見掛け密度と呼ぶケースもあります。

一方、単一の成形体や焼結体では、外形から求める密度を見掛け密度と表現することがあります。

名称だけに頼らず、試験方法、試料の形状、使用した体積の定義まで確認することが重要です。

名称	主な体積の考え方	粒子間の空隙	用途の例
かさ密度	容器内に入った粉体全体の体積	含む	保管、包装、供給設計
タップ密度	振動後に締まった粉体の体積	含むが減少する	充填性、圧縮性の評価
見掛け密度	外形や試験法で定めた体積	分野により異なる	材料評価、成形体評価
真密度	物質そのものの実質体積	含まない	材料固有の物性評価

真密度が示す材料そのものの性質

真密度は、粒子間のすき間や、測定法で除外される開放気孔などをできるだけ取り除き、材料自体が持つ実質的な体積から求める密度です。

同じ化学組成の材料であれば、粒度や容器への詰め方による影響はかさ密度より小さくなります。

真密度の測定には、気体置換法を用いるピクノメーターなどが利用されます。

ヘリウムのように微細な空間へ入り込みやすい気体を使うことで、粒子の実質体積を推定する方法です。

かさ密度は扱い方の指標、真密度は材料自体の指標と考えると、役割を整理しやすくなります。

両方の数値を持つことで、粉体がどの程度の空隙を抱えた状態にあるかも検討できます。

粉体のかさ密度を変化させる要因

続いては、粉体のかさ密度を変化させる要因を確認していきます。

粒径と粒度分布の影響

粒径はかさ密度に影響する代表的な要因です。

粒子が球形に近く、粒径がそろっている場合は、一定の空隙を残しながら比較的規則的に堆積します。

粒径が異なる粒子が混ざると、小さな粒子が大きな粒子の間へ入り込み、全体の空隙が小さくなる場合があります。

このため、適度に広い粒度分布を持つ粉体では、かさ密度が高くなることがあります。

ただし微粉が多すぎると、静電気やファンデルワールス力の影響で凝集しやすくなり、単純には予測できません。

レーザー回折式粒度分布測定、ふるい分け、画像解析などで粒度を確認し、かさ密度の変動と照らし合わせると原因を探りやすくなります。

粒子形状と表面状態の影響

丸い粒子は転がりやすく、容器内で再配列しやすい傾向があります。

針状、板状、繊維状、不規則形状の粒子は互いに引っ掛かりやすく、空隙が大きく残ることがあります。

表面が粗い粒子も摩擦が大きくなり、流動性が低下しやすいでしょう。

同じ原料でも粉砕方法を変更すると形状が変わり、かさ密度や安息角が変動することがあります。

造粒によって粉末を顆粒化すると、粉じんを抑えながら流動性を改善できる場合がありますが、顆粒内部の空隙や粒度分布も変化します。

粒子の形状は、密度だけでなく排出性や混合性にも関わる項目です。

水分と静電気と保管環境の影響

粉体が吸湿すると、粒子表面に液架橋ができて凝集しやすくなることがあります。

その結果、容器へ入れたときに大きな塊が残り、かさ密度が低く見える場合があります。

一方で、わずかな水分によって細粒子が大粒子表面へ付着し、空隙が埋まるような挙動を示すこともあります。

乾燥しすぎた環境では静電気が発生し、粉体が容器壁へ付着したり、一定量で落下しなかったりすることがあります。

保管期間が長い材料では、圧密化や固結によって初期状態と異なる密度になることも珍しくありません。

測定前の保管温度、相対湿度、開封後の経過時間、ふるい処理の有無を記録しておくと、異常値の原因追跡に役立ちます。

かさ密度とタップ密度の測定方法

続いては、かさ密度とタップ密度の測定方法を確認していきます。

自然落下によるかさ密度測定

かさ密度の測定では、既知の容積を持つカップやシリンダーへ試料を一定の方法で投入し、その質量を測定する方法がよく使われます。

試料をすり切りにする場合は、容器を押さえ付けず、余分な粉体だけを静かに除く必要があります。

測定中に容器をたたいたり、強く揺らしたりすると粉体が締まり、自然状態のかさ密度ではなくなるおそれがあります。

供給口の高さ、漏斗の径、流出時間、試料量を定めることで、測定者ごとの差を小さくできます。

流動性が低い粉体は自然落下しないことがあり、へらで押し込む操作を行うと結果の意味が変わります。

その場合は、使用した補助操作を明記し、別の試験方法も検討するとよいでしょう。

振動後のタップ密度測定

タップ密度は、一定量の粉体をメスシリンダーなどへ入れ、決められた高さと回数で落下または振動を与えた後の体積から求める密度です。

振動によって粒子が再配置されるため、通常はかさ密度よりタップ密度のほうが高くなります。

両者の差が大きい粉体は、初期状態では空隙が多く、振動で締まりやすい性質を持つと考えられます。

打錠、カプセル充填、袋詰め、輸送中の沈降などを評価する際には、この差が重要な情報になります。

かさ密度とタップ密度は同じ数値として扱わないことが基本です。

試験結果を記載する際は、測定値だけでなく、タップ回数と終点判定の条件も残しましょう。

再現性を高める測定条件

粉体試験では、試料採取の段階からばらつきが入り込みます。

容器の上部だけを採取すると粒度偏析の影響を受けることがあり、袋やホッパーの複数箇所から代表試料を採る工夫が必要です。

測定前に凝集塊をほぐすかどうか、乾燥処理を行うかどうかも、目的に応じて定めます。

同一試料を複数回測定し、平均値、最大値、最小値、標準偏差を確認すると、偶然の誤差を把握しやすくなります。

社内規格では、使用する容器、投入方法、すり切り方法、室温、湿度、繰り返し回数を手順書へ明記するとよいでしょう。

規格試験を行う場合は、対象製品に関係するJIS、ISO、薬局方、業界規格の最新版を確認し、試験法そのものを統一することが重要です。

空隙率と充填性から見る粉体の性質

続いては、空隙率と充填性から見る粉体の性質を確認していきます。

空隙率が示す粒子間のすき間

空隙率は、粉体の集合体に含まれる空間が、全体体積に占める割合を表す指標です。

粒子間の空気の通り道、液体の浸透、熱の伝わり方、圧縮時の挙動などを考える際に役立ちます。

一般的には、かさ密度と真密度の差を利用して概算できます。

かさ密度が真密度に近いほど空隙率は低く、粉体が密に詰まっている状態と考えられます。

ただし、真密度の測定対象に粒子内部の孔がどこまで含まれるかで結果の意味が変わるため、数値の解釈には注意が必要です。

多孔質材料では、粒子間空隙と粒子内部空隙を分けて考えると理解しやすいでしょう。

充填性と流動性の関係

充填性は、粉体が容器内の空間をどの程度効率よく満たせるかを表す性質です。

充填性が高い材料は空隙が少なくなりやすく、同じ容器により多くの質量を収められます。

ただし、充填性が高いことと流動性が高いことは、必ずしも同じ意味ではありません。

細かい粉体は空隙を埋めやすい反面、付着や凝集のために流れにくくなることがあります。

逆に、球形で流動性の高い粒子は供給しやすいものの、粒度が均一すぎると一定の空隙が残る場合があります。

設備設計では、充填性、流動性、圧縮性を別々に評価することが、安定操業につながります。

空隙率が製品性能へ与える影響

食品粉末では、空隙率が溶解速度、酸化安定性、包装内の沈降に影響することがあります。

医薬品では、粉体の充填性がカプセルの内容量や錠剤の重量ばらつきに関わります。

電池材料や触媒では、空隙構造が電解液の浸透、反応面積、ガス拡散などに影響するため、単に密に詰めればよいとは限りません。

建築材料や断熱材では、空隙が熱伝導率や吸水性に関係します。

このように空隙率は、保管効率だけではなく、最終製品の機能や加工条件とも結び付く値です。

目的に応じて適正範囲を設定し、かさ密度だけでは見えない粉体の状態を評価しましょう。

かさ密度の活用場面と管理の注意点

続いては、かさ密度の活用場面と管理の注意点を確認していきます。

包装設計と物流における活用

袋や容器のサイズを決めるとき、かさ密度は必要容量を算出する基礎になります。

たとえば内容量を重量で販売する粉末製品では、かさ密度が低下すると、同じ重量でも包装内で占める高さが増えます。

余裕容量が不足すると、充填時のあふれ、シール部への粉かみ、輸送時の破袋といった問題につながることがあります。

反対に必要以上に大きな容器を選ぶと、資材費や輸送効率の面で不利になるでしょう。

原料のロット差や季節変動を考慮し、平均値だけでなく変動幅を含めて設計することが重要です。

物流では振動後の体積変化も想定し、タップ密度や沈降挙動も確認すると安心です。

製造設備と定量供給における活用

スクリューフィーダー、ロータリーバルブ、計量ホッパー、充填機では、粉体のかさ密度が供給量に影響します。

容積式の供給装置では、同じ回転数や同じ計量マスでも、かさ密度が変われば排出される質量が変わります。

そのため、重量基準の製品を製造する工程では、定期的な校正やフィードバック制御が必要になることがあります。

原料の切り替え後、長期停止後、湿度が大きく変わる時期には、供給量の確認を強化するとよいでしょう。

ホッパー内で粉体が圧密化すると、上部と下部で密度が異なる場合もあります。

採取位置を決めずに測定すると判断がぶれるため、工程のどの状態を管理したいのかを明確にします。

規格値を設定するときの考え方

かさ密度の規格値は、過去の測定実績と製造上の要求をもとに設定します。

単に平均値へ狭い許容範囲を設けると、使用上問題のない原料まで不適合になる可能性があります。

一方で範囲が広すぎると、包装量や供給量に影響する変化を見逃します。

原料受入、工程管理、出荷判定のどこで使う数値なのかを整理し、それぞれに必要な管理幅を検討することが大切です。

密度変化の原因となる粒度、水分、造粒条件、輸送条件も関連データとして蓄積すると、品質異常の予防につながります。

かさ密度を単独の合否判定項目にするのではなく、粉体状態を把握するための総合的な指標として活用しましょう。

かさ密度の理解と粉体評価のまとめ

かさ密度は、粉体や粒体を容器へ入れたときの全体体積に対する質量を示す値です。

粒子間の空隙を含むため、保管容量、包装設計、輸送、供給量、充填性の検討に幅広く役立ちます。

嵩密度はかさ密度とほぼ同じ意味で使われますが、見掛け密度は分野によって定義が異なるため、試験方法まで確認する必要があります。

真密度は材料自体の実質的な密度を表し、かさ密度との比較によって空隙率を考える手掛かりになります。

粒径、粒度分布、形状、水分、静電気、振動、保管条件は、かさ密度を変化させる主な要因です。

測定時には容器、投入方法、試料前処理、環境条件をそろえ、再現性のあるデータを得ることが求められます。

自然状態のかさ密度と、振動後のタップ密度を使い分けることで、粉体の圧縮性や工程での挙動も見えやすくなるでしょう。

数値の大小だけではなく、その粉体がどのような状態で、どの工程に使われるかまで考えることが、適切な粉体管理につながります。
