かさ密度の測定方法は？基本原理と測定時の注意点を解説（容器法：粉末：粒状材料：体積：質量など）

かさ密度は、粉末や粒状材料を容器に入れたときの質量と見かけの体積から求める物性値です。

原料の受入検査、保管スペースの設計、混合条件の管理、充填量の検討などに関わるため、製造現場では重要な基礎データになります。

ただし、同じ材料でも投入方法、容器の大きさ、振動の有無、含水率によって数値が変化します。

正しい測定方法を選び、条件を記録したうえで比較することが、信頼できるかさ密度管理の出発点です。

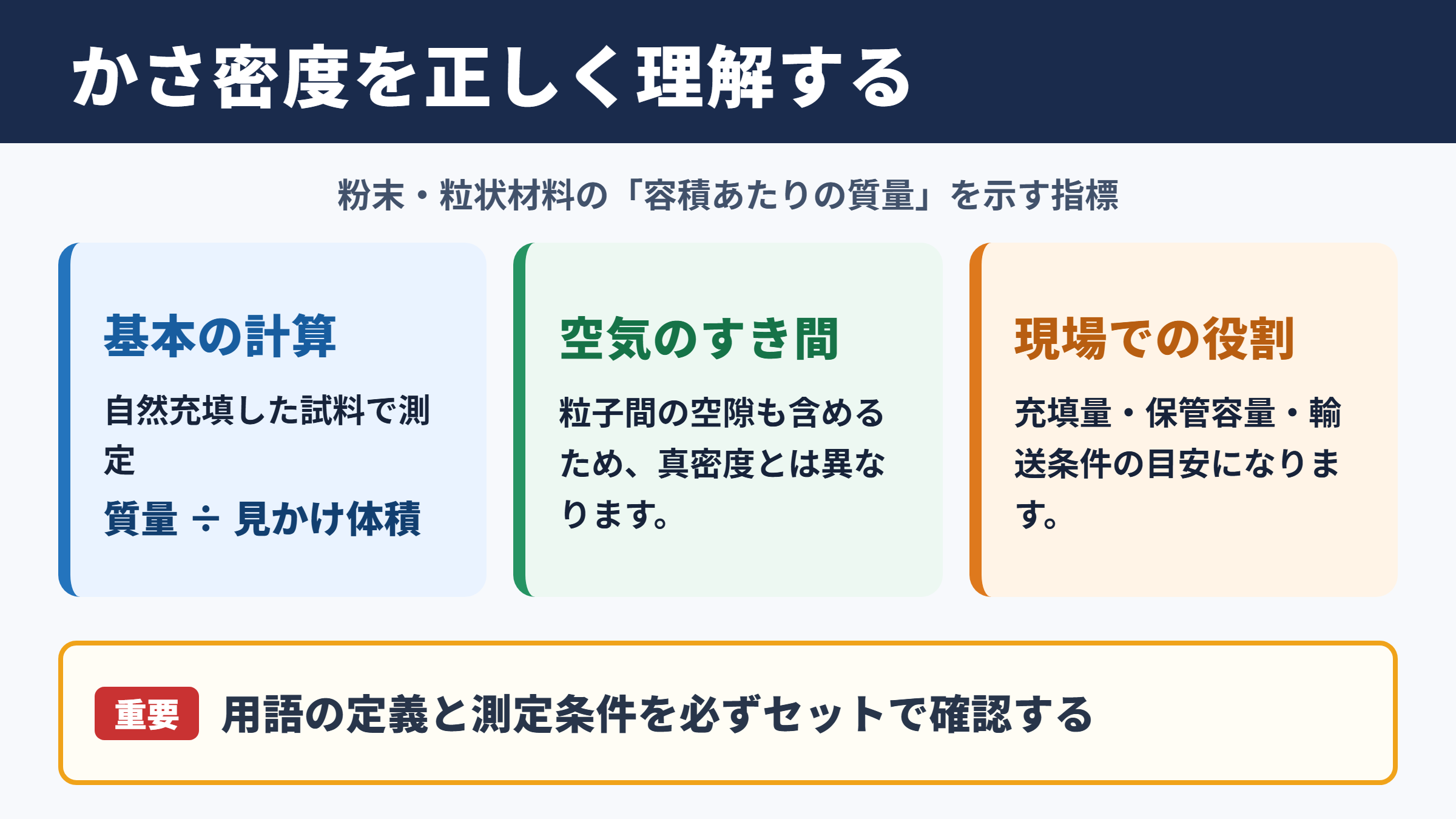

かさ密度の基本原理

それではまず、かさ密度の意味と測定の結論にあたる基本原理について解説していきます。

質量を見かけ体積で割る考え方

かさ密度とは、粉末または粒状材料を自然に容器へ入れた状態の質量を、そのときに占める体積で割った値です。

粒子そのものの体積だけでなく、粒子と粒子の間にある空気のすき間も含むため、真密度や比重とは異なる指標になります。

例えば、500 mLの容器に自然落下させて充填した試料の質量が350 gなら、かさ密度は0.70 g mLとなります。

この数値が大きい材料ほど、同じ容積に多くの質量を収められる傾向があります。

真密度や見掛け密度との違い

真密度は、材料そのものが持つ固体部分の密度を示す値です。

粒子内部の閉じた空隙や粒子間の空気層を除外して測るため、一般的にかさ密度より大きな数値になります。

一方、見掛け密度という言葉は分野によって意味が異なり、かさ密度と同じ意味で使われる場合もあれば、成形体や多孔質体の密度を指す場合もあります。

試験成績書や社内規格では、用語の定義と測定条件をセットで確認することが欠かせません。

項目	主な対象	空隙の扱い	主な用途
かさ密度	粉末、粒状材料	粒子間空隙を含む	充填、保管、輸送
タップ密度	粉末、顆粒	振動後の粒子間空隙を含む	流動性、圧縮性評価
真密度	固体材料	粒子間空隙を含まない	材料設計、空隙率算出
成形体密度	ペレット、焼結体	試験法により異なる	品質評価、強度管理

かさ密度が製造現場で重要な理由

かさ密度は、袋詰め量やホッパー容量を決める際の実務的な指標です。

同じ100 kgの原料でも、かさ密度が低ければ必要な保管容積は大きくなり、サイロやコンテナの設計条件に影響します。

また、打錠、造粒、混合、射出成形、飼料製造、食品粉体の充填などでは、かさ密度の変動が重量ばらつきにつながることがあります。

容器法による測定手順

続いては、もっとも基本的な容器法による測定手順を確認していきます。

容器と試料の準備

容器法では、内容積が明確に分かっている金属製または樹脂製の容器を使用します。

容器の容量は、試料の粒径や予定する測定精度に合わせて選びます。

粒子が大きい材料に小さな容器を使うと、粒子配置の偶然による影響が大きくなり、再現性が低下しやすくなります。

容器は洗浄後に十分乾燥させ、内壁への付着物や残留粉末がないことを確かめます。

容器の実容量は表示値だけで判断せず、必要に応じて校正記録を確認することが望ましいでしょう。

試料を容器へ充填する操作

試料は、決められた高さから静かに流し込みます。

このとき、容器を手で振ったり、上から押し込んだり、意図せず机へ打ち付けたりすると、粒子間の空隙が減って別の値になります。

粉末の流れが悪い場合は、漏斗を使う方法もありますが、漏斗の径、落下距離、流下速度を一定に保つ必要があります。

容器の上端より試料が盛り上がったら、直定規などで余分な試料を静かにすり切ります。

すり切り操作では、容器内を掘り返さないように一方向へ動かすことが大切です。

質量測定と計算の進め方

空の容器質量をあらかじめ量り、充填後の容器質量との差から試料質量を求めます。

秤の最小表示は、求めたい密度の桁数に見合うものを選びます。

測定は一度で終わらせず、通常は複数回実施して平均値を採用します。

最大値と最小値の差、標準偏差、変動係数も確認すれば、材料の均一性と操作の安定性を評価しやすくなります。

粉末と粒状材料に応じた条件

続いては、粉末と粒状材料で異なる測定条件を確認していきます。

微粉末で起こりやすい付着と凝集

微粉末は静電気、水分、油分、粒子表面の性質によって容器や漏斗へ付着しやすい材料です。

凝集した塊が混ざると、試料が均一に流れず、容器内の空隙状態も安定しません。

必要に応じて試料を事前にほぐし、規定された目開きのふるいを通すなど、前処理条件を統一します。

付着した試料を指やへらで押し落として充填状態を変える操作は、測定値の比較性を損なう原因になります。

吸湿性の高い粉末は、採取後の放置時間だけでもかさ密度が変わるため、試料調製から測定までの時間管理も必要です。

粒状材料で注意したい粒径分布

ペレット、樹脂粒、穀粒、砂、肥料などの粒状材料では、粒径分布がかさ密度に大きく影響します。

大粒子だけで構成された材料は空隙が大きくなりやすく、細かい粒子が混ざるとすき間へ入り込んで密度が上がる場合があります。

採取した試料に粒径偏りがあると、測定容器のどの場所から試料を取ったかによって値が変わることもあります。

ロット全体を代表する試料を採取するため、複数箇所から採った材料を混合し、縮分して試験用試料を作る方法が有効です。

流動性と安息角の関係

流動性が良い材料は、容器内へ比較的均一に入りやすく、測定の再現性も確保しやすい傾向があります。

しかし、流動性が高いからといって、必ずかさ密度が高いわけではありません。

粒子形状、表面粗さ、粒径、含水率、空気の巻き込みなどが複合的に関係します。

安息角、流出時間、タップ密度と合わせて評価すると、粉体が保管や供給設備でどのように振る舞うかを把握しやすくなります。

測定精度を左右する要因

続いては、かさ密度の測定精度を左右する主な要因を確認していきます。

含水率と温湿度の影響

粉末が水分を吸うと、粒子同士が付着して空隙構造が変化することがあります。

一方で、乾燥し過ぎた環境では静電気の影響が大きくなり、容器壁面への付着が増える場合もあります。

測定室の温度と湿度、試料の保管条件、開封から測定までの時間を記録しておくと、異常値の原因を追跡しやすくなります。

特に食品、医薬品原料、顔料、セメント系粉体では含水率の管理が測定信頼性に直結します。

投入高さと充填速度の影響

試料を高い位置から落とすほど、落下時の衝撃で粒子が締まり、かさ密度が高く出る可能性があります。

反対に、少量ずつゆっくり投入すると、粒子の橋かけや偏った堆積が起きることもあります。

測定手順書には、漏斗の有無、吐出口の高さ、容器までの距離、投入にかける時間を具体的に記載するとよいでしょう。

作業者ごとの癖を減らすには、治具を用いて落下高さを固定する方法が役立ちます。

振動とタッピングの扱い

容器を振動させたり、一定回数たたいたりした後の体積から求める値は、通常のかさ密度とは区別して扱います。

このような値はタップ密度と呼ばれ、輸送中の振動や打錠時の圧縮挙動を検討する際に利用されます。

通常のかさ密度測定では、規定されていない振動やタッピングを加えないことが原則です。

規格管理と記録のポイント

続いては、測定結果を品質管理に活用するための規格と記録のポイントを確認していきます。

試験方法を社内規格へ落とし込む考え方

かさ密度の規格値だけを決めても、測定方法が曖昧では安定した判定ができません。

使用容器の種類と容量、試料量、採取方法、乾燥条件、投入方法、すり切り方法、秤の精度、測定回数を文書化します。

外部規格や業界標準を参照する場合でも、自社製品の特性に適した条件かどうかを確認する必要があります。

測定者が変わっても同じ結果に近づけられる手順書が、実用的な管理基準になります。

記録すべき測定データ

測定記録には、最終的なかさ密度だけでなく、計算の根拠となる生データを残します。

容器番号、容器容量、空容器質量、試料入り質量、試料質量、測定日時、作業者、ロット番号、室温、湿度、試料状態などが代表例です。

記録項目	記録する目的
ロット番号	原料や製造履歴との照合
容器番号と容量	使用器具の追跡と校正管理
質量測定値	計算過程の確認
測定回数と平均値	再現性の評価
温湿度と含水率	環境要因の解析
異常時の所見	再試験や原因調査

異常値を削除する場合は、削除理由と再測定の内容を残すことも重要です。

規格外が出た場合の確認手順

規格外の結果が出たときは、直ちに材料不良と判断する前に、測定手順と器具状態を確認します。

容器の容量違い、秤のゼロ点ずれ、試料の混合不足、含水率変動、投入操作の違いなどを順番に点検します。

再測定では、同じ試料だけでなく、別位置から採取した試料も用意すると、ロット内の偏りを判断しやすくなります。

かさ密度測定のまとめ

かさ密度は、粉末や粒状材料の質量を見かけの体積で割って求める値であり、充填、保管、輸送、製造条件の管理に役立ちます。

容器法では、容量が明確な容器へ試料を決められた方法で充填し、試料質量を体積で割ることが基本です。

容器の容量、投入高さ、すり切り方法、振動の有無、温湿度、含水率をそろえることで、測定値の比較性が高まります。

粉末では付着や凝集、粒状材料では粒径分布や試料採取の偏りに注意しましょう。

測定値だけでなく条件と生データを記録し、社内規格として運用することで、かさ密度を安定した品質管理指標として活かせます。
