静電容量方式タッチパネルの仕組みとは？抵抗膜方式との違いをわかりやすく解説（投影型：マルチタッチ：電極：検知原理など）

スマートフォン、タブレット、券売機、産業用操作盤など、タッチパネルは多くの機器で使われています。

なかでも主流となっている静電容量方式は、指が画面に触れたときの電気的な変化を読み取る技術です。

ただし、抵抗膜方式との違い、投影型静電容量方式の電極構造、マルチタッチが成立する理由まで理解しようとすると、少し複雑に感じるかもしれません。

この記事では、検知原理から用途別の選び方までを、専門用語の意味を補いながらわかりやすく整理します。

静電容量方式タッチパネルの基本構造

それではまず、静電容量方式タッチパネルの仕組みと結論にあたるポイントについて解説していきます。

指と電極で生じる静電容量の変化

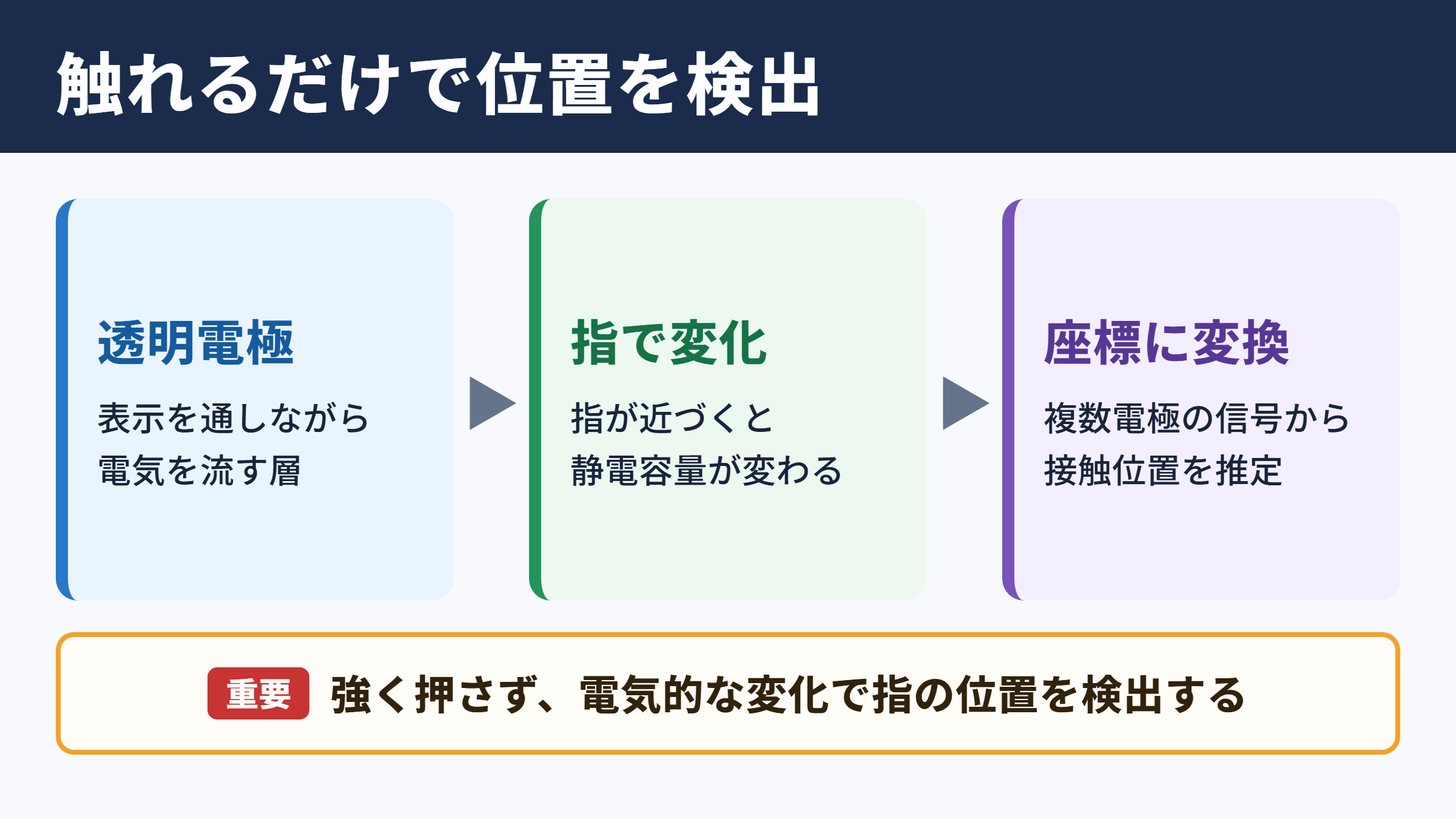

静電容量方式タッチパネルは、画面内部に配置した透明電極と、人の指との間で生じる電気的な変化を利用します。

静電容量とは、電気をため込みやすい性質を表す値であり、導体同士が近づいたときに発生します。

指は水分や電解質を含むため、完全な絶縁体ではなく、電気的には導体に近い振る舞いをします。

そのため画面に触れると、電極周辺の電界が変化し、制御回路はその変化量から接触位置を推定できます。

静電容量方式は、画面を強く押し込むのではなく、指が触れること自体を電気的に検出する方式と考えると理解しやすいでしょう。

透明電極とセンサー層の役割

操作面の下には、一般にITOと呼ばれる透明導電膜などで形成した電極パターンが配置されます。

透明電極は光を通しながら電気を流せるため、画面表示を妨げにくい点が特徴です。

センサー層には縦方向と横方向に電極が並び、制御用ICが各電極の信号を順番に読み取ります。

表面のカバーガラス、透明電極、絶縁層、配線、表示パネルというように、複数の部材が重なってタッチパネルを構成します。

カバーガラスが厚くなると耐久性は上がりますが、指と電極の距離も増えるため、感度との調整が必要になります。

座標情報へ変換する検知回路

制御回路は、各電極で得た信号の差を数値として取り込み、どの場所で静電容量が変わったかを解析します。

実際の指先には大きさがあるため、単純に一つの点だけが反応するわけではありません。

周囲の複数電極の反応を比較し、もっとも変化の大きい領域や重心を計算して、滑らかな座標に変換します。

自己容量方式と相互容量方式

続いては、静電容量方式で使われる代表的な検知原理を確認していきます。

自己容量方式の検知原理

自己容量方式は、個々の電極が持つ静電容量の変化を測る方法です。

指がある電極に近づくと、その電極から見た容量が増えるため、触れた位置を比較的簡単に判断できます。

構造がわかりやすく、接近検知にも応用しやすい一方で、複数の指を同時に置いた場合に位置の組み合わせを誤認しやすい面があります。

たとえば縦方向と横方向の電極が複数反応すると、実際には触れていない交点まで候補として現れることがあります。

自己容量方式は単一タッチや簡易的な検知に適しますが、高度なマルチタッチには工夫が必要です。

相互容量方式の検知原理

相互容量方式は、送信電極と受信電極の交点ごとに生じる静電容量を利用します。

通常時には送信電極から受信電極へ一定の信号が伝わっていますが、指が近づくと電界の一部が指側へ逃げ、受信信号が変化します。

縦横の電極が交差する場所を個別に読み取れるため、複数の接触点をより正確に区別できます。

現在のスマートフォンや高性能なタブレットでは、投影型静電容量方式と相互容量方式の組み合わせが広く採用されています。

投影型静電容量方式の特徴

投影型静電容量方式は、電極が作る電界をパネル表面よりも外側へ広げ、指の接近や接触を検出する方式です。

表面に保護ガラスを設けても検知しやすく、フラットで美しい意匠を作りやすい点が大きな利点です。

複数の指、ピンチイン、ピンチアウト、二本指スクロールなどのジェスチャー操作にも対応できます。

なお、厚手の手袋や水滴は電気的な状態を変えるため、製品によっては誤操作や感度低下への対策が求められます。

マルチタッチと電極配列

続いては、複数の指を認識できる理由と電極配列の考え方を確認していきます。

行列状に並ぶ送信電極と受信電極

投影型静電容量タッチパネルでは、送信電極と受信電極を格子状に配置する設計が一般的です。

送信側を順番に駆動し、受信側で得られる信号を測定することで、多数の交点を走査します。

この交点ごとの情報が、タッチ位置を表す二次元データになります。

電極の間隔を細かくすれば位置分解能を高めやすくなりますが、配線数、消費電力、処理量、製造コストとのバランスも必要です。

複数接触点の識別

二本の指で画面を触れたとき、制御ICは複数の交点に現れた信号変化を同時に解析します。

それぞれの反応をひとまとまりの接触領域として扱い、位置、面積、移動方向、時間的な変化を追跡します。

これにより、拡大縮小、回転、ドラッグ、ゲーム操作など、単一タッチでは難しい入力が可能になります。

マルチタッチの本質は、複数の座標を同時に検出し、動きの連続性までソフトウェアが判断することにあります。

ゴーストタッチを抑える工夫

タッチパネルでは、意図しない入力であるゴーストタッチを抑えることも重要です。

充電器や表示パネルからの電気ノイズ、汗、水滴、金属物、浮いた保護フィルムなどが検知信号へ影響する場合があります。

対策としては、グラウンド設計、シールド、フィルタ処理、しきい値の最適化、周波数の切り替えなどが用いられます。

抵抗膜方式との性能比較

続いては、静電容量方式と抵抗膜方式の違いを、操作性や用途の視点から確認していきます。

押圧で反応する抵抗膜方式

抵抗膜方式タッチパネルは、透明な導電膜を持つ二枚のフィルムや基板を重ね、その間に微小なすき間を設けた構造です。

画面を押すと上下の導電層が接触し、電圧の変化から押した座標を求めます。

指だけでなく、ペン先、手袋、カードの端など、圧力を加えられるものでも操作できる点が特徴です。

そのため、細かな一点入力が必要な装置や、手袋を使う作業環境で現在も利用されています。

操作感と耐久性の違い

比較項目	静電容量方式	抵抗膜方式
主な検知方法	指による電気的変化	押圧による導電層の接触
表面構造	ガラスを使いやすい	フィルム構造が多い
軽い接触	反応しやすい	一定の押し込みが必要
手袋操作	対応品や導電性手袋が必要な場合がある	比較的対応しやすい
マルチタッチ	得意	一般的には限定的
細いペン入力	専用ペンなどが必要	先端の細い物でも入力しやすい
傷への強さ	ガラス採用時は高めやすい	表面フィルムの傷に注意

軽い指操作と直感的なジェスチャーを重視するなら静電容量方式、道具を選ばない押圧操作を重視するなら抵抗膜方式が候補になります。

用途別に見る選定基準

スマートフォン、タブレット、車載ディスプレイ、家電の操作部では、滑らかな操作感と高い視認性を得やすい静電容量方式が適しています。

一方、工場設備、医療現場、屋外端末、作業手袋を使う環境では、抵抗膜方式や手袋対応の投影型静電容量方式が検討されます。

選定時には、操作する人、入力物、使用温度、湿度、水滴、薬品、衝撃、必要な寿命まで確認することが大切です。

感度と誤作動に関わる要素

続いては、タッチパネルの感度、反応速度、誤作動に影響する要素を確認していきます。

保護ガラスとカバー材の影響

静電容量方式では、電極と指の距離が感度に直接関係します。

保護ガラスや樹脂カバーが厚くなるほど、指による静電容量の変化は小さくなりやすいため、電極設計や制御回路の調整が必要です。

耐衝撃性を高めるために厚いカバーを使う場合でも、必要な操作感を維持できるように設計されます。

強度と感度は、どちらか一方だけを極端に優先できない関係です。

水滴と湿度への対応

水は電気的な影響を与えやすく、水滴がセンサー面に付くと指に似た変化として検知されることがあります。

最近の製品には、水滴を入力として無視する処理や、濡れた状態での誤操作を減らすアルゴリズムが搭載される場合があります。

ただし大量の水が付着した状態では、通常の操作性能を保ちにくいこともあるため、防水性能とタッチ性能は分けて確認すると安心です。

ノイズと接地状態の影響

静電容量は微小な電気変化を扱うため、周辺回路や電源からのノイズの影響を受けます。

充電中だけタッチ操作が不安定になる場合は、充電器、ケーブル、接地状態、電源ノイズが関係していることがあります。

製品開発では、表示パネルの駆動信号とタッチ検知信号が干渉しないよう、時間や周波数をずらす対策も行われます。

安定したタッチ操作には、電極の性能だけでなく、機器全体の電気設計と利用環境が関わります。

静電容量方式タッチパネルのまとめ

静電容量方式タッチパネルは、指が近づいたり触れたりしたときに起こる静電容量の変化を、透明電極と制御回路で読み取る仕組みです。

とくに投影型静電容量方式は、保護ガラス越しでも操作しやすく、相互容量方式によって複数の接触点を識別できるため、マルチタッチ操作に向いています。

抵抗膜方式は押圧を利用するため、手袋や細い入力物で操作しやすいという強みがあります。

どちらが優れているかは一律には決められず、操作方法、設置環境、必要な耐久性、求める入力精度によって選ぶことが重要です。

静電容量方式の特徴を理解すると、スマートフォンの快適な操作感から産業機器での方式選定まで、タッチパネルを見る視点が広がります。
