銅-ニッケル合金とは？性質や組成、耐食性の特徴を解説（銅ニッケル合金：キュプロニッケル：海水：熱伝導率など）

銅-ニッケル合金は、海水に強い金属材料として船舶、海洋設備、熱交換器などで広く使われています。

銅の加工しやすさにニッケルの耐食性や強度を組み合わせた合金であり、キュプロニッケルという名称で呼ばれることもあります。

耐海水性だけでなく、熱伝導率、電気伝導率、抗菌性、低温特性など、用途ごとに注目される性質は異なります。

ここでは銅ニッケル合金の組成や種類、耐食性の仕組み、代表的な用途までをわかりやすく整理します。

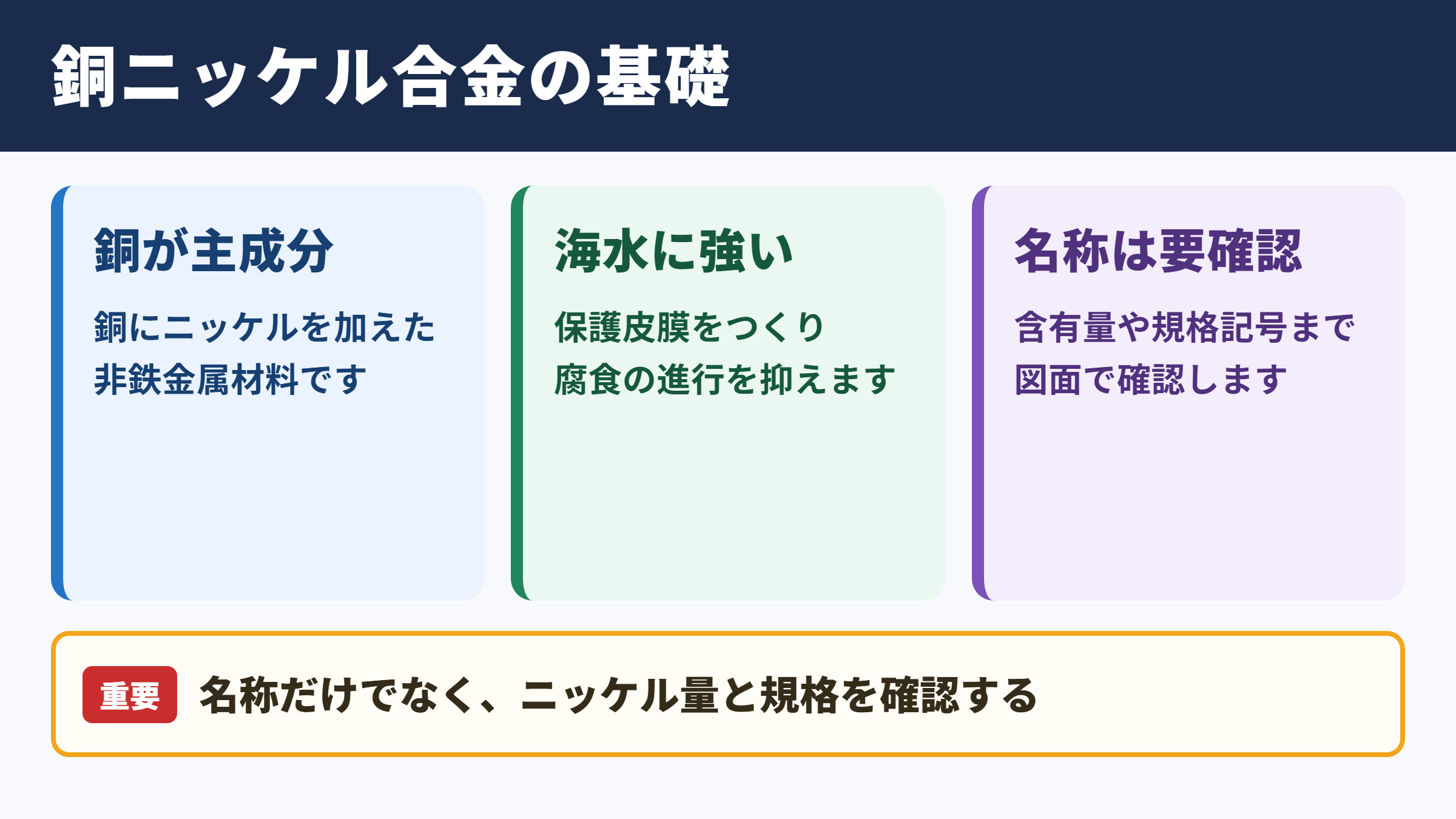

銅-ニッケル合金の意味と基本特性

それではまず銅-ニッケル合金の意味と基本特性について解説していきます。

銅を主成分とするニッケル添加合金

銅-ニッケル合金とは、銅を主成分とし、ニッケルを加えて性能を調整した非鉄金属材料です。

英語ではCopper Nickel Alloyと表記され、日本ではキュプロニッケル、銅ニッケル合金、Cu-Ni合金などの名称が用いられます。

銅だけでも熱や電気を伝えやすく、成形しやすい優れた金属ですが、海水や高速で流れる海水に長期間触れる条件では表面が傷みやすい場合があります。

そこでニッケルを添加すると、銅の長所を比較的保ちながら、海水への耐食性、強度、耐熱性を高められます。

特にニッケルの含有量が約10パーセントまたは約30パーセントの合金は、実用材料としてよく知られています。

キュプロニッケルと白銅の呼び方

キュプロニッケルは銅とニッケルの合金を指す広い呼び名です。

一方で白銅という言葉もあり、ニッケルの添加によって銀白色に近い色合いを示す銅合金を表す場合があります。

ただし、業界や規格、製品分野によって呼び方の範囲が異なるため、材料選定では名称だけで判断しないことが重要です。

図面や仕様書では、Cu-Ni 90-10、Cu-Ni 70-30、C70600、C71500など、ニッケル含有量や規格記号まで確認すると誤認を防ぎやすくなります。

貨幣、配管、復水器管、海水淡水化装置など、用途により求められる品質も変わります。

銅ニッケル合金が選ばれる理由

銅ニッケル合金が選ばれる理由は、単に錆びにくいからではありません。

海水に含まれる塩化物イオンへの耐性、付着生物を抑えやすい性質、溶接後の信頼性、熱交換器としての扱いやすさなどを総合的に評価できるためです。

鉄鋼材料は強度面で有利な一方、海水環境では防食塗装や電気防食などの対策が必要になることがあります。

銅ニッケル合金なら材料そのものの耐食性を活かせるため、保守作業を抑えたい設備で有力な候補となるでしょう。

初期コストだけでなく、交換周期や停止損失まで考えたライフサイクルコストで比較する視点が欠かせません。

銅ニッケル合金の組成と代表的な種類

続いては銅ニッケル合金の組成と代表的な種類を確認していきます。

90-10系合金の組成と用途

90-10系は、銅をおよそ90パーセント、ニッケルをおよそ10パーセント含む代表的な銅ニッケル合金です。

実際には鉄やマンガンなどを少量加え、耐食性や加工性を調整することもあります。

この系統は比較的バランスがよく、海水配管、船舶用配管、熱交換器管、海水取水設備などに利用されています。

ニッケル量が30パーセントの合金より強度は低めですが、コストと耐海水性の釣り合いを取りやすい点が魅力です。

一般的な海水配管材料として検討される機会が多い合金といえます。

種類	主な組成の目安	特徴	主な用途
90-10系	銅 約90パーセント ニッケル 約10パーセント	耐海水性と経済性のバランス	海水配管 熱交換器管 船舶設備
70-30系	銅 約70パーセント ニッケル 約30パーセント	高い耐食性と強度	高流速配管 復水器 海洋設備
低ニッケル系	銅主体 ニッケル少量	色調や加工性の調整	貨幣 装飾品 部品材料

70-30系合金の組成と耐久性

70-30系は、銅約70パーセントとニッケル約30パーセントを基本とする合金です。

90-10系よりニッケルの割合が高く、強度、耐食性、耐エロージョンコロージョン性に優れる傾向があります。

エロージョンコロージョンとは、流体の高速な流れ、乱流、砂粒などによる摩耗と腐食が重なる現象です。

ポンプの吐出側、曲管部、弁付近などでは流速が局所的に高くなり、材料への負荷も増えます。

こうした過酷な箇所では、70-30系の高い耐久性が設備寿命に寄与します。

鉄とマンガンの添加効果

実用的な銅ニッケル合金には、銅とニッケルだけでなく、鉄やマンガンが含まれる場合があります。

鉄は海水中で形成される保護皮膜を安定させる働きが期待され、耐食性の改善に役立ちます。

マンガンは脱酸や鋳造性の調整に関わり、製造時の品質を整えるために添加されることがあります。

ただし、添加元素を増やせば常に性能が上がるわけではありません。

溶接性、加工性、材料価格、異材接触の条件まで考慮し、用途に合う成分設計を選ぶことが大切です。

海水に対する耐食性の特徴

続いては海水に対する耐食性の特徴を確認していきます。

保護皮膜による腐食抑制

銅ニッケル合金が海水に強い理由は、表面に形成される緻密な酸化皮膜にあります。

使用開始直後は表面状態が安定していなくても、適切な水質と流速のもとでは保護性のある皮膜が育ち、腐食速度が低下していきます。

この皮膜は外部環境から金属内部を守る役割を果たします。

海水中には塩化物イオンが多く含まれ、一般的な金属材料では局部腐食の原因になりやすいものです。

銅ニッケル合金はこうした環境に対して比較的安定であり、海洋構造物や海水設備で長く活用されています。

流速とエロージョンコロージョン

海水が流れる配管では、腐食に加えて流体による摩耗を考えなければなりません。

流速が高すぎる場所では保護皮膜が削られ、再形成が追いつかないとエロージョンコロージョンが起こる可能性があります。

特に曲がり部、分岐部、ポンプ周辺、急な口径変化のある部分には注意が必要です。

一方で、流れがほとんどない停滞部でも、堆積物や酸素濃淡の影響によって局部的な腐食が生じることがあります。

設計時には配管径だけでなく、流れの偏りを抑える形状や、適切な流速範囲を検討することが求められます。

異種金属接触と電食対策

銅ニッケル合金をほかの金属と接続する場合、異種金属接触腐食にも配慮が必要です。

海水のように電気を通しやすい液体中で異なる金属が接触すると、電位差によって一方の金属の腐食が進むことがあります。

この現象は電食、またはガルバニック腐食と呼ばれます。

接続部には絶縁継手を用いる、面積比を考慮する、防食設計を組み合わせるなどの方法が取られます。

銅ニッケル合金そのものが耐食性に優れていても、接続する相手材との組み合わせを誤ると期待した寿命を得にくくなります。

熱伝導率と機械的性質

続いては熱伝導率と機械的性質を確認していきます。

銅より低下する熱伝導率

純銅は非常に高い熱伝導率を持つ金属として知られています。

しかし、銅にニッケルを加えると原子配列の違いが熱の伝わり方に影響するため、熱伝導率は純銅より低下します。

そのため、熱をできるだけ速く伝えることだけを目的とするなら、純銅や高熱伝導銅が有利な場合もあります。

一方で熱交換器では、熱伝導率だけが材料選定の基準ではありません。

海水への耐食性、管の薄肉化、汚れへの強さ、長期使用時の安定性まで含めて考えると、銅ニッケル合金が合理的となる場面があります。

比較項目	純銅	銅ニッケル合金
熱伝導率	非常に高い	純銅より低い
電気伝導率	非常に高い	ニッケル添加により低下
海水耐食性	条件により対策が必要	優れた特性を示しやすい
機械的強度	比較的低い	ニッケル添加で向上
主な活用分野	電気部品 放熱部品	配管 熱交換器 海洋設備

強度と延性のバランス

ニッケルの添加は、銅ニッケル合金の強度向上にもつながります。

引張強さや耐力が高まることで、圧力を受ける配管や管板、船舶用部材などに対応しやすくなります。

また、適切な条件で製造された材料は延性も備えており、曲げ加工、拡管、成形加工などを行える点も実用上の利点です。

ただし、材料の状態によって性質は変わります。

焼なまし材、加工硬化材、溶接部では強度や伸びが異なるため、調質区分と板厚を確認して設計する必要があります。

低温環境での利用可能性

銅ニッケル合金は、低温環境でも比較的良好な靭性を保ちやすい材料群です。

低温になると脆くなりやすい金属もありますが、銅を主成分とする合金は低温設備で検討されることがあります。

液化ガス設備、低温配管、特殊な熱交換設備などでは、耐食性と低温特性の両面を確認することが重要です。

もっとも、実際の採用には規格、使用温度、圧力、溶接施工法などの確認が欠かせません。

材料の一般特性だけで決めず、設計条件に適合する規格材を選ぶ姿勢が必要でしょう。

銅ニッケル合金の用途と加工上の注意点

続いては銅ニッケル合金の用途と加工上の注意点を確認していきます。

船舶と海洋設備での活用

銅ニッケル合金は、船舶や海洋設備で重要な材料の一つです。

海水配管、復水器管、熱交換器、ポンプ部品、バルブ部品、海水淡水化設備などに使用されています。

海洋環境では塩分、波、流速、海生生物、温度変化が同時に作用するため、単純な耐食性だけでは材料を選べません。

銅ニッケル合金は海水中での耐久性に加え、海生生物の付着を抑えやすい性質も期待されています。

設備の稼働率を維持したい現場では、保守負担を抑える材料として価値があります。

熱交換器と復水器での役割

発電設備や化学プラントでは、海水を冷却水として利用する熱交換器や復水器が設けられます。

ここで使われる伝熱管には、熱を伝えながら海水による腐食にも耐える性能が必要です。

銅ニッケル合金は純銅より熱伝導率が低いものの、長期的な腐食損失や汚れの影響を考慮すると、安定した運転に貢献できます。

管内の流速、海水中の砂や浮遊物、入口部の乱流などは、材料寿命に大きく影響します。

そのため、材質選定と同時に水室構造や流速管理まで設計することが重要です。

溶接と表面管理のポイント

銅ニッケル合金は溶接可能な材料ですが、母材に適した溶接材料と施工条件を選ぶ必要があります。

溶接部に酸化物、油分、水分などが残ると欠陥や耐食性低下の原因になり得ます。

施工前には開先部を十分に清掃し、適切なシールドガスや溶加材を用いることが大切です。

また、完成後に鉄粉が表面へ付着したままになると、局部腐食の要因になる場合があります。

研削工具やブラシを他の鉄鋼材料と共用しないなど、施工時の汚染管理にも注意を払いましょう。

銅-ニッケル合金の選定ポイントまとめ

銅-ニッケル合金は、銅を主成分としてニッケルを加え、耐海水性、強度、耐久性を高めた合金です。

キュプロニッケルとも呼ばれ、90-10系と70-30系は海水配管、船舶、熱交換器、復水器などで代表的に使われています。

ニッケルの含有量が増えるほど耐食性や強度が向上する傾向がありますが、材料費、加工性、必要性能とのバランスを見極めることが必要です。

特に海水環境では、保護皮膜の形成、流速、堆積物、異種金属接触、溶接品質が寿命を左右します。

熱伝導率は純銅より低下しますが、腐食しにくく長期安定性を期待できるため、熱交換器用材料として多くの実績があります。

材料を選ぶ際は、単に銅ニッケル合金という名称だけを見るのではなく、組成、規格、流体条件、施工方法、接続材料を総合的に確認しましょう。

用途に合った銅ニッケル合金を選定することが、安全性、設備寿命、維持管理コストの改善につながります。
