データシートとは？役割や記載項目をわかりやすく解説（仕様書：技術情報：性能項目：設計資料など）

電子部品や機械部品、ソフトウェア製品を選定するときに目にするデータシートは、製品の特性を正しく理解するための重要な資料です。

寸法、定格、性能、使用条件といった情報が集約されている一方で、仕様書や取扱説明書、設計資料との違いが分かりにくいと感じる方も少なくありません。

データシートの読み方を身につけると、部品選定時の確認漏れを減らし、設計品質や調達の精度を高めやすくなります。

この記事では、データシートの基本的な役割、主な記載項目、仕様書との関係、実務での確認方法までを順に解説します。

データシートの意味と役割

それではまずデータシートの意味と役割について解説していきます。

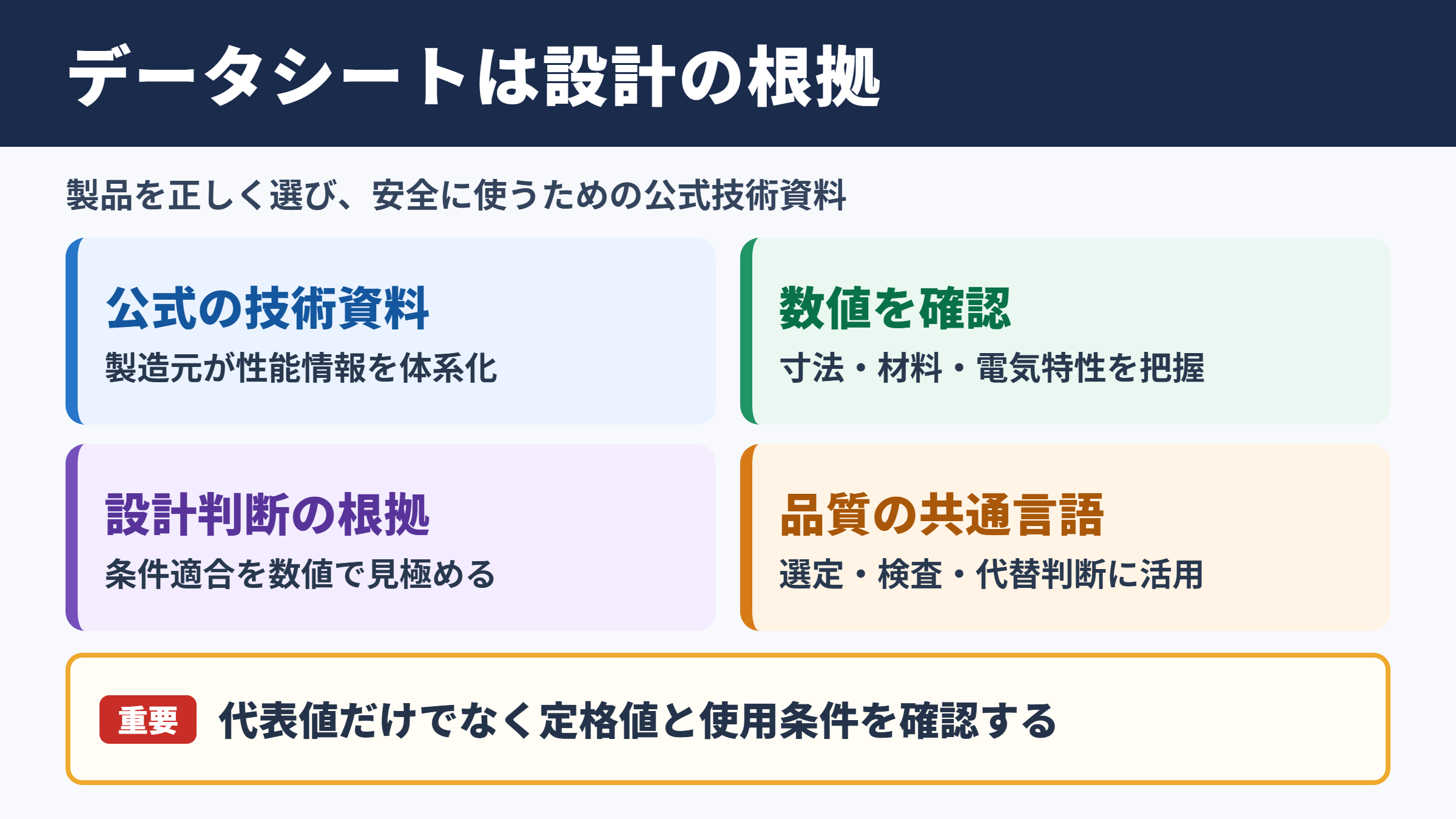

製品の技術情報をまとめた公式資料

データシートとは、製造元や販売元が提供する製品の技術情報を体系的にまとめた資料です。

英語では datasheet と表記され、半導体、電子部品、センサー、工作機械、化学製品、ソフトウェアなど、幅広い分野で利用されています。

製品名や型番だけでは判断できない性能、寸法、材料、電気的特性、環境条件、信頼性に関する情報を確認できる点が大きな特徴です。

カタログが製品の魅力や代表的な用途を伝える資料であるのに対し、データシートは設計や選定に必要な具体的な数値を確認する資料と考えると理解しやすいでしょう。

たとえば抵抗器であれば抵抗値、許容差、定格電力、温度係数、外形寸法などが示されます。

マイコンであれば動作電圧、消費電流、端子配置、メモリー容量、通信機能、タイミング条件などを確認することになります。

設計判断と品質確保を支える機能

設計者にとってデータシートは、部品や製品を採用できるか判断するための根拠資料です。

必要な性能を満たしているかだけでなく、周辺部品との電圧条件が合うか、設置スペースに収まるか、想定する温度環境で使えるかも確認できます。

数値が曖昧な状態で設計を進めると、試作後に発熱、誤動作、寸法干渉、寿命低下などの問題が判明する可能性があります。

品質保証や購買の担当者にとっても、データシートは欠かせません。

採用品の性能条件を社内で共有したり、代替品の可否を検討したり、受入検査の基準を決めたりする場面で活用されます。

情報共有を円滑にする共通言語

開発プロジェクトには、設計、製造、品質管理、購買、営業など、多くの関係者が関わります。

それぞれが異なる言葉や経験則だけで判断すると、製品に求める条件がずれてしまうかもしれません。

データシートは、型番と数値を共通の基準として使えるため、部門間や取引先との認識合わせにも役立ちます。

特に海外メーカーの部品を扱う場合、英語版のデータシートが一次情報となるケースもあります。

翻訳資料だけに頼らず、発行元、改訂番号、発行日を含めて最新版を確認する習慣を持つと、情報の取り違えを防ぎやすくなります。

仕様変更や生産終了の情報が追記されることもあるため、保存済みの古いファイルをそのまま使い続けない配慮も必要です。

データシートに記載される主な項目

続いてはデータシートに記載される主な項目を確認していきます。

製品識別情報と基本仕様

冒頭には、製品名、型番、シリーズ名、メーカー名、改訂履歴などが掲載されることが一般的です。

型番は似た製品を区別する重要な情報であり、末尾の記号によってパッケージ、精度、温度範囲、端子仕様が異なる場合もあります。

基本仕様の欄では、用途、主要機能、特徴、対応規格などを短時間で把握できます。

ただし、ここに記載される内容は概要であることが多いため、選定を確定する際には後半の詳細表まで読み進めることが大切です。

確認項目	主な内容	確認する場面
製品名と型番	対象製品を特定する情報	発注前や図面登録時
改訂番号	資料の版数と更新状況	設計変更の確認時
用途	想定される利用分野	初期選定時
対応規格	安全性や環境に関する条件	認証や輸出を検討する時

型番が一文字違うだけで仕様が変わる製品もあるため、資料名と実際に採用する型番を必ず照合することが基本です。

性能項目と電気的特性

性能項目は、製品がどの程度の能力を発揮するかを数値で示す部分です。

電子部品では入力電圧、出力電圧、電流、周波数、消費電力、応答速度、ノイズ特性などが代表例になります。

機械部品では荷重、回転数、トルク、耐圧、流量、位置精度、繰返し精度などが記載されるでしょう。

数値を見る際は、標準値だけでなく、最小値と最大値の範囲に注意してください。

また、測定温度、入力条件、負荷条件などが併記されている数値も少なくありません。

同じ製品でも測定条件が異なれば結果が変わるため、数値だけを切り取って比較しない姿勢が求められます。

外形寸法と実装条件

データシートには、外形図、端子配置図、推奨ランドパターン、取り付け方向などの設計資料が含まれることがあります。

基板に搭載する部品なら、端子ピッチやはんだ付け条件の確認が不可欠です。

機械装置に組み込む部品なら、取付穴、ねじ径、干渉寸法、コネクターの向きまで検討する必要があります。

性能が条件を満たしていても、物理的に取り付けられなければ採用できません。

三次元モデルや外形図を設計データに反映する前に、単位がミリメートルかインチかも確認しましょう。

海外製品ではインチ表記が使われることがあり、換算ミスが組立不良につながるおそれがあります。

仕様書と技術資料との違い

続いては仕様書と技術資料との違いを確認していきます。

仕様書との役割分担

仕様書は、製品やシステムに求める機能、性能、条件を定義する資料です。

発注者が受注者に要求を伝えるために作成されたり、開発チーム内で目標を共有するために使われたりします。

一方、データシートは、すでに存在する製品が持つ仕様をメーカーが示す資料です。

つまり仕様書は求める内容を定め、データシートは提供できる内容を示すという違いがあります。

実務では仕様書とデータシートを対比させて確認することで、採用判断の根拠が明確になります。

カタログと取扱説明書との違い

カタログは、製品ラインアップ、特徴、価格帯、利用例などを分かりやすく紹介する資料です。

初期の情報収集には便利ですが、すべての詳細条件が記載されているとは限りません。

取扱説明書は、製品を安全に設置し、操作し、保守するための手順を中心に説明する資料です。

データシートは、操作の流れよりも性能値、設計条件、構造に重点を置いています。

資料の種類	主な目的	中心となる読者
データシート	製品仕様と技術条件の確認	設計者、品質担当者、購買担当者
仕様書	要求事項の明確化	発注者、開発者、受注者
カタログ	製品の比較と紹介	導入検討者、営業担当者
取扱説明書	設置、操作、保守の案内	利用者、保守担当者

資料ごとの目的を理解すると、必要な情報へ効率よくたどり着けます。

設計資料としての位置付け

データシートは単独で完結する資料ではなく、図面、部品表、試験成績書、規格書、アプリケーションノートなどと組み合わせて使われます。

たとえば半導体のデータシートには基本特性が記載され、より具体的な回路例や設計上の注意点はアプリケーションノートで補足される場合があります。

安全認証や環境対応の情報は、別紙の証明書で確認する必要があるケースもあります。

データシートに書かれていないことは、問題がないという意味ではありません。

必要な条件が見つからない場合は、メーカーの技術窓口や販売代理店へ確認し、回答内容を記録しておくと安心です。

定格値と使用条件の確認ポイント

続いては定格値と使用条件の確認ポイントを確認していきます。

絶対最大定格と推奨動作条件

電子部品のデータシートには、絶対最大定格と推奨動作条件が分けて掲載されることがあります。

絶対最大定格は、製品が耐えられる限界値を示す項目です。

この値付近で継続的に使うことを推奨するものではなく、超過すると性能劣化や破損につながるおそれがあります。

推奨動作条件は、メーカーが正常な動作を保証するために想定している範囲です。

最大値だけで選定せず、通常時と異常時の両方で条件を確認することが重要です。

電源投入時の突入電流や、周囲温度の上昇といった一時的な変化も見落とせません。

温度範囲とディレーティング

使用温度範囲は、周囲温度だけで判断しないことが大切です。

装置内部では、部品自身の発熱や周辺部品の熱により、外気温より高い温度になる場合があります。

データシートには、温度上昇に応じて許容電力や許容電流を下げるディレーティング曲線が掲載されることがあります。

ディレーティングとは、過酷な条件下で安全性と寿命を保つため、使用できる能力を抑える考え方です。

温度条件は故障率や性能変動にも影響するため、放熱設計とあわせて確認しましょう。

許容差と測定条件

許容差は、表示された値に対してどの程度のばらつきが認められるかを示します。

抵抗値が千オームで許容差がプラスマイナス一パーセントなら、実際の値には一定の幅があります。

精密な制御や計測を行う装置では、このばらつきが全体の誤差に与える影響を考慮する必要があります。

さらに、測定値は電源電圧、温度、負荷、測定機器などの条件に左右されます。

データシートの性能値は、記載された測定条件のもとで得られた値であることを忘れないでください。

自社の使用環境と条件が大きく異なる場合は、試作評価や実機試験で確認することが適切です。

データシートを読む実務上の手順

続いてはデータシートを読む実務上の手順を確認していきます。

要求条件を整理してから読む方法

データシートを効率よく読むには、先に自分たちの要求条件を整理しておく方法が有効です。

必要な電圧、電流、寸法、精度、温度範囲、寿命、認証条件、予算などを書き出しておくと、確認すべき箇所が明確になります。

情報量の多いデータシートを最初から最後まで読むよりも、要求条件との照合を軸に進めた方が判断しやすくなります。

ただし、該当表だけを見て決めるのではなく、注意事項、脚注、グラフ、改訂履歴も最後に確認しましょう。

表とグラフを読み分ける視点

仕様表は、定格値や保証範囲を正確に確認するのに向いています。

一方でグラフは、温度、負荷、周波数、入力電圧などの変化に応じて性能がどう変動するかを把握するのに役立ちます。

グラフの横軸と縦軸、単位、測定条件、典型値か保証値かを確認してから読み始めてください。

典型特性のグラフは、すべての個体で同じ性能を保証するものではない場合があります。

表にある保証値と、グラフにある傾向値を混同しないことが、誤った設計判断を避けるポイントです。

読み取りが難しい場合は、重要なグラフだけを社内で共有し、設計レビューの対象にするとよいでしょう。

改訂履歴と代替品の確認

データシートには改訂日や改訂履歴が掲載されることがあります。

改訂によって誤記が修正されたり、特性値や推奨回路が更新されたりする場合もあるため、資料の版数は管理対象になります。

生産終了の予定がある部品では、後継品や推奨代替品の情報が案内されることもあります。

ただし、同じ用途に使える代替品であっても、端子配列、電気特性、温度特性、認証条件が完全に一致するとは限りません。

代替品は型番や外形だけで判断せず、重要な性能項目を一つずつ比較する必要があります。

調達リスクを抑えたい場合は、設計初期から複数の候補を比較し、代替可否を記録しておくと対応しやすくなります。

データシート活用のまとめ

データシートは、製品の性能、定格、寸法、使用条件などを確認するための技術資料です。

仕様書が求める条件を示すのに対し、データシートは製品が提供できる性能を示す役割を持ちます。

選定時には、型番、改訂番号、保証値、測定条件、外形寸法、温度範囲を総合的に確認することが欠かせません。

特に最大定格と推奨動作条件の違いを理解し、余裕を持った設計を行うことが品質と信頼性につながります。

カタログや取扱説明書、試験成績書なども必要に応じて参照し、データシートだけでは確認できない項目を補いましょう。

最新版の一次情報を基準にしながら、自社の要求仕様と照合することが、適切な製品選定への近道です。
