電気二重層キャパシタは、短時間で大きな電流を出し入れできる蓄電デバイスです。

その性能を判断するうえで中心となるのが静電容量であり、ファラドという単位で表されます。

数値だけを見るのではなく、電圧、電荷、内部抵抗、温度特性との関係まで押さえることで、用途に合う容量値を選びやすくなるでしょう。

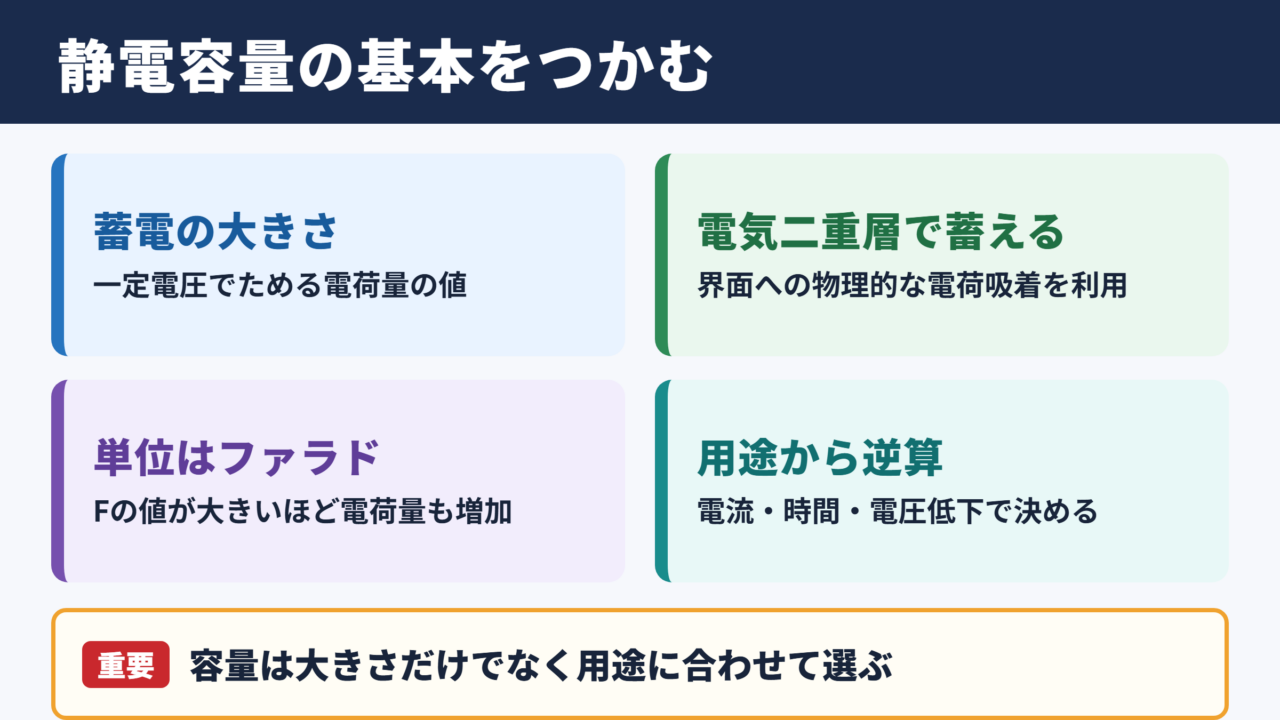

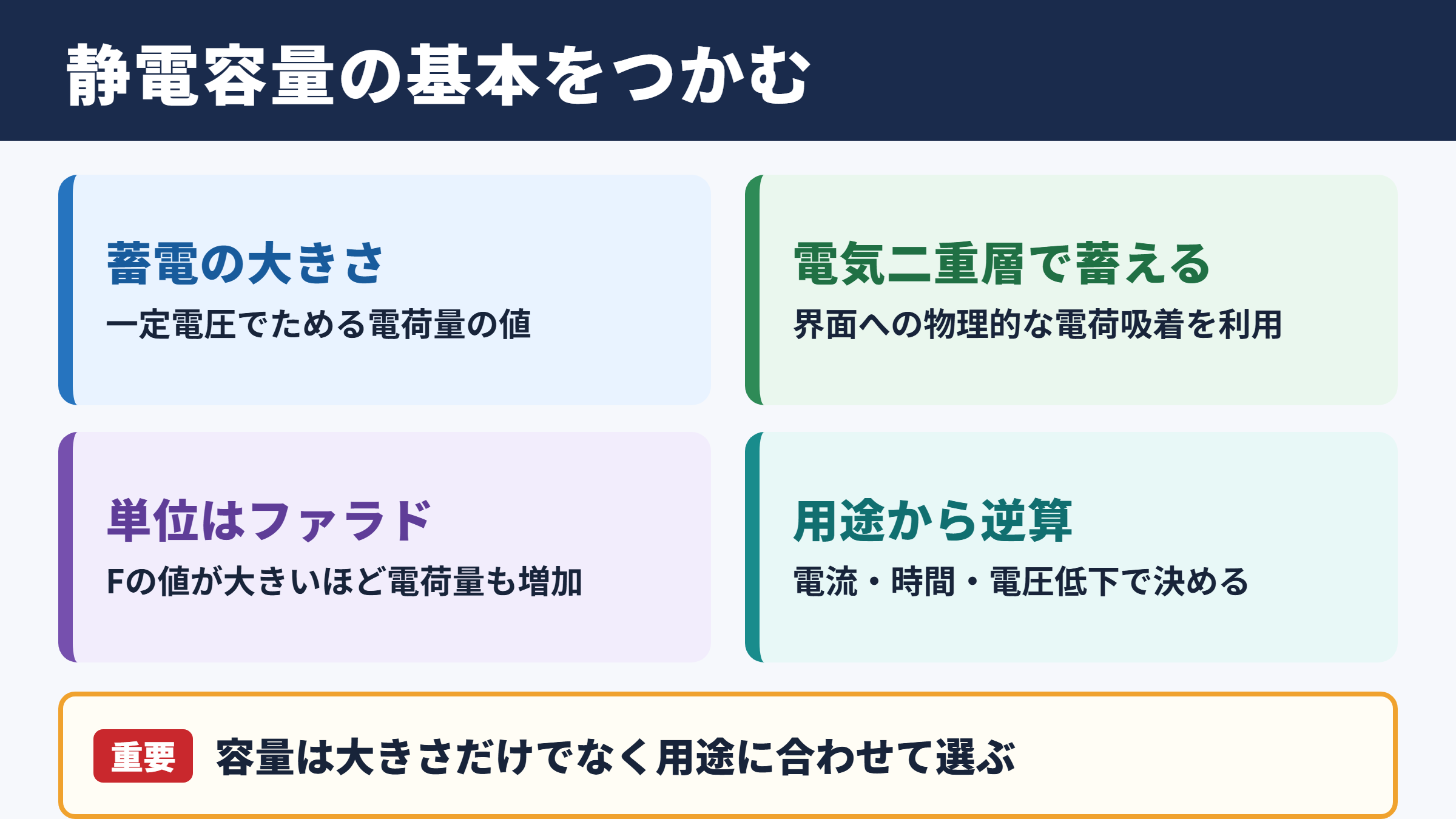

電気二重層キャパシタの静電容量の基本

それではまず、電気二重層キャパシタの静電容量について解説していきます。

静電容量が示す蓄電の大きさ

静電容量とは、一定の電圧を加えたときに、どれだけの電荷をためられるかを示す値です。

電気二重層キャパシタでは、電極表面と電解液の界面に形成される電気二重層を利用して電荷を蓄えます。

一般的なコンデンサと同じく、容量が大きいほど多くの電荷を保持できます。

ただし、電気二重層キャパシタは電池のように化学反応を主な蓄電原理とするものではなく、物理的な電荷の吸着を活用する点が特徴です。

大容量で急速な充放電を繰り返しやすいことが、電気二重層キャパシタの大きな魅力となります。

ファラドと容量値の読み方

静電容量の単位にはファラドを用います。

記号ではFと表記され、1ファラドは1ボルトの電圧で1クーロンの電荷を蓄える容量です。

通常の電子回路ではマイクロファラドやナノファラドが使われる場面も多い一方、電気二重層キャパシタでは数ファラドから数千ファラド級までの製品が広く流通しています。

たとえば100Fと表記された製品は、定格電圧まで充電した場合に100クーロン毎ボルト分の電荷を蓄えられるという意味になります。

ファラドの数値が大きいほど、同じ電圧変化で扱える電荷量も増加します。

結論となる静電容量の考え方

電気二重層キャパシタの静電容量は、蓄えられる電荷量を電圧で割った値として考えると理解しやすいでしょう。

用途に必要な容量値は、負荷電流、使用時間、許容できる電圧低下から逆算します。

容量が不足すると必要な時間だけ電力を供給できず、反対に大きすぎる製品を選ぶと設置スペースやコストが増える場合があります。

静電容量と電荷と電圧の関係

続いては、静電容量と電荷と電圧の関係を確認していきます。

基本計算式のQイコールCV

静電容量の基本式は、電荷Qイコール静電容量Cかける電圧Vです。

Qはクーロン、Cはファラド、Vはボルトで扱います。

たとえば10Fのキャパシタを2.7Vまで充電すると、理論上の電荷量は27クーロンです。

この式は容量の意味を把握する基本となるため、設計や選定の際には必ず確認しておきたいところです。

放電時に低下する電圧

電気二重層キャパシタは、放電に伴って端子電圧が連続的に下がります。

一定の電圧を比較的長く保つ二次電池とは、この点で使い勝手が異なります。

100Fの製品から10Aを取り出す場合、理想条件では1秒あたり0.1V程度の電圧低下が起こります。

負荷が許容する最低電圧までの差を使える電圧範囲として考えることが、容量計算の実務的なポイントです。

エネルギー量との違い

静電容量とエネルギー量は似た言葉に見えますが、示している内容は異なります。

静電容量は電荷をためる能力であり、エネルギーは実際に取り出せる仕事量です。

キャパシタに蓄えられるエネルギーは、静電容量と電圧の二乗によって変化します。

このため、同じ容量値でも定格電圧が高い製品ほど蓄えられるエネルギーは大きくなります。

容量値だけでなく定格電圧も同時に見ることが、実用可能なエネルギーを見積もる近道です。

静電容量の求め方と計算例

続いては、静電容量の求め方と計算例を確認していきます。

必要容量を放電時間から求める方法

必要な静電容量は、負荷電流、使用時間、許容電圧降下が分かれば算出できます。

計算の基本は、必要容量Cイコール放電電流Iかける時間tを許容電圧降下ΔVで割る考え方です。

たとえば5Aの負荷を20秒間動かし、電圧低下を1V以内に抑えたい場合を考えます。

実際には温度、経年変化、内部抵抗による電圧降下も考慮し、余裕を持たせた容量値を選ぶと安心です。

電荷量から容量を逆算する方法

必要な電荷量が先に決まっているときは、電荷量を使用電圧で割って容量を求めます。

通信装置の瞬停対策などでは、数秒間に必要となる電荷を見積もり、そこからキャパシタのファラド数を決定することがあります。

20クーロンの電荷を2Vの電圧差で使いたい場合、必要容量は10Fです。

ただし、開始電圧と終了電圧を明確にしなければ、計算結果を実機にそのまま適用できません。

使用できる電圧差が小さいほど、必要となる静電容量は大きくなります。

計算時に加える安全率

理論計算で求めた容量値は、最低限の目安と考えるのが適切です。

実際の回路では、配線抵抗、スイッチング時の電流変動、温度低下、容量のばらつきなどが発生します。

とくに低温環境では内部抵抗が上がり、期待した電流を取り出しにくくなるケースもあります。

単位と定格電圧と容量値の見方

続いては、単位と定格電圧と容量値の見方を確認していきます。

ファラドの接頭語と表記

コンデンサの容量表記には、ピコファラド、ナノファラド、マイクロファラド、ミリファラド、ファラドなどがあります。

電気二重層キャパシタを選定する際は、単位の違いを見落とさないよう注意が必要です。

単位	記号	ファラド換算	主な用途
ピコファラド	pF	一兆分の一F	高周波回路
ナノファラド	nF	十億分の一F	ノイズ対策
マイクロファラド	μF	百万分の一F	一般電子回路
ミリファラド	mF	千分の一F	電源平滑
ファラド	F	基準単位	電気二重層キャパシタ

mFとμFでは千倍の差があるため、表記の読み違いは設計上の大きな問題につながります。

定格電圧の意味

定格電圧は、キャパシタに継続的に加えてよい上限電圧です。

定格電圧を超えると、電解液の劣化やガス発生、寿命短縮につながるおそれがあります。

電気二重層キャパシタの単セルでは2.5Vから3V程度の製品が多く、高い電圧で使う場合は複数セルを直列接続します。

直列接続では耐圧は高められますが、合成静電容量は小さくなります。

定格電圧の上限まで使い切る設計よりも、少し低い電圧で運用する設計が寿命面で有利になる場合があります。

容量許容差と実測値

カタログに記載された容量値は代表値ではなく、規定された許容差を持つことが一般的です。

たとえば100Fと表示されていても、測定条件や製品個体によって実測容量には差が生じます。

測定時の温度や電流、充放電の方法も結果に影響するため、異なる条件の数値を単純比較することはできません。

購入前には容量だけではなく、測定条件、許容差、保証寿命を確認するとよいでしょう。

直列接続と並列接続による容量設計

続いては、直列接続と並列接続による容量設計を確認していきます。

直列接続時の合成静電容量

複数のキャパシタを直列に接続すると、耐えられる電圧は各製品の定格電圧を合計した値に近づきます。

一方で、合成静電容量は小さくなります。

同じ容量のキャパシタを2個直列にした場合、合成静電容量は半分です。

接続方法	定格電圧の考え方	合成静電容量の考え方
単体	製品の定格電圧	製品の容量値
同容量を2個直列	おおむね2倍	おおむね2分の1
同容量を3個直列	おおむね3倍	おおむね3分の1
同容量を2個並列	単体と同程度	おおむね2倍

直列化ではセルごとの電圧ばらつきにも注意が必要です。

並列接続時の容量増加

並列接続では、定格電圧を変えずに合成静電容量を増やせます。

100Fのキャパシタを2個並列にすると、理論上は200Fとなります。

大きな電流を取り出したい場合には、容量増加だけでなく実質的な内部抵抗を下げられることも利点です。

並列接続は容量と電流供給能力を高める方法として有効ですが、配線の長さや抵抗差によって電流分担が偏らないよう配慮します。

セルバランス回路の必要性

直列接続したキャパシタでは、各セルの容量や自己放電特性の差により、セル電圧が均等にならないことがあります。

一部のセルだけが過電圧になると、全体の寿命や安全性に影響します。

そのため、抵抗によるバランス回路や、能動的に電圧を制御するバランサーを設ける方法が採用されます。

高電圧化するほどセルバランスの重要性は増します。

電気二重層キャパシタの静電容量のまとめ

電気二重層キャパシタの静電容量は、ためられる電荷量と電圧の関係を示す基本的な性能指標です。

単位はファラドであり、電荷量は静電容量かける電圧で求められます。

必要容量を選ぶときは、負荷電流、必要な動作時間、許容電圧降下を基準に計算すると整理しやすいでしょう。

また、蓄えられるエネルギーは電圧の二乗に影響されるため、容量値だけで判断することはできません。

定格電圧、内部抵抗、温度特性、容量許容差も確認することが、実用的な選定につながります。

直列接続では耐圧が上がる一方で容量が減少し、並列接続では容量を増やせます。

用途に合った接続方法と安全率を検討し、安定した電源設計に役立ててください。
