電気二重層キャパシタのエネルギー密度とは？出力密度との違いも解説（蓄電量：電圧：パワー密度：特性：評価など）

電気二重層キャパシタは、短時間で大きな電力を出し入れできる蓄電デバイスとして、回生エネルギーの回収や瞬時停電対策などに活用されています。

性能を理解するうえで重要なのが、どれだけ電気をためられるかを示すエネルギー密度と、どれだけ素早く電力を出せるかを示す出力密度です。

似た言葉に見えても、用途選定や回路設計では異なる役割を持ちます。

この記事では、蓄電量、電圧、パワー密度、内部抵抗、寿命といった関連語も交えながら、電気二重層キャパシタの評価方法をわかりやすく整理します。

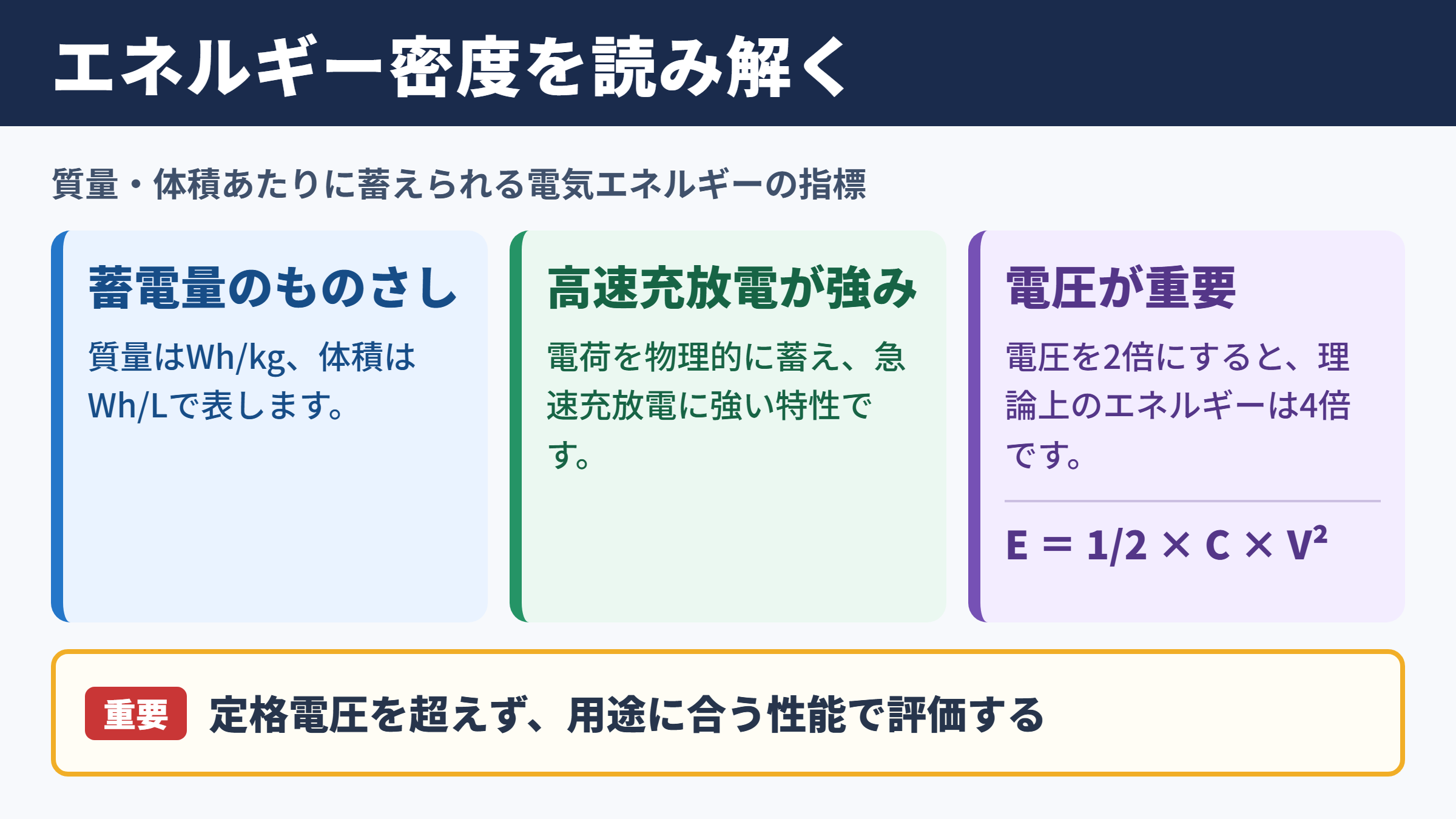

電気二重層キャパシタのエネルギー密度

それではまず、電気二重層キャパシタのエネルギー密度について解説していきます。

エネルギー密度が表す蓄電量

エネルギー密度とは、デバイスの質量または体積あたりに、どれだけの電気エネルギーを蓄えられるかを示す指標です。

質量基準ではWh/kg、体積基準ではWh/Lがよく使われます。

同じ大きさの部品でも、エネルギー密度が高ければ、より長い時間にわたって負荷へ電力を供給できます。

電気二重層キャパシタでは、電極表面にイオンが集まって電気二重層を形成し、電荷を物理的に蓄えます。

化学反応を中心に蓄電する二次電池とは基本原理が異なるため、急速な充放電に強い一方で、エネルギー密度はリチウムイオン電池より低い傾向があります。

ただし、単純に高低だけで優劣を決めることはできません。

数秒から数分の電力補助が求められる装置では、エネルギー密度よりも高速充放電や長寿命が大きな価値を持つ場合があります。

定格電圧と使用可能エネルギー

式からわかるように、電圧はエネルギー密度に非常に大きく関わります。

電圧を2倍にすると、理論上の蓄電エネルギーは4倍になります。

このため、セル電圧の上限を高めることは高エネルギー化の有力な方法です。

一方で、有機電解液の分解やガス発生、絶縁破壊などを避けるため、定格電圧を超えて使用してはいけません。

実際の回路では、定格電圧まで使い切るのではなく、負荷が動作できる最低電圧を残します。

たとえば5Vで充電したキャパシタを、回路の最低動作電圧である3Vまで放電する場合、取り出せるエネルギーは5Vから0Vまでの理論値より小さくなります。

蓄電量を比較するときは、定格電圧だけでなく、実際に使える電圧範囲まで確認することが重要です。

質量密度と体積密度の見方

移動体や携帯機器では、重量を抑えられるWh/kgが重視されます。

限られた筐体に部品を収める産業機器や車載装置では、Wh/Lのほうが設計条件になりやすいでしょう。

セル単体の数値が高くても、端子、ケース、保護回路、冷却構造を含むモジュールにすると、実装上のエネルギー密度は下がります。

そのため、部品選定ではセル仕様とモジュール仕様を混同しないことが欠かせません。

また、温度条件や経年劣化によって静電容量は変化します。

カタログ値だけを見て余裕なく設計すると、低温時や長期使用後に必要な蓄電量を満たせないおそれがあります。

出力密度とパワー密度の違い

続いては、出力密度とパワー密度の違いを確認していきます。

短時間で取り出せる電力

出力密度は、単位質量または単位体積あたりで、どれだけ大きな電力を取り出せるかを示す指標です。

W/kgやW/Lで表され、パワー密度と呼ばれることもあります。

エネルギー密度が電気の総量に関する指標であるのに対し、出力密度は電気を出す速さに関する指標です。

たとえば同じ100Whを蓄えられる装置でも、10秒で放出できるものと10時間かけて放出するものでは、対応できる用途が大きく異なります。

電気二重層キャパシタは内部抵抗が小さく、大電流を扱いやすいため、高い出力密度を求める場面で強みを発揮します。

自動車の加速補助、クレーンの昇降、搬送機の回生吸収などは代表的な活用例です。

内部抵抗と瞬時出力

高出力を妨げる主な要因は、等価直列抵抗であるESRです。

ESRが大きいと、大電流を流したときに電圧降下と発熱が増えます。

負荷へ届く電圧が下がるため、理論上の蓄電量が残っていても、必要なパワーを供給できないことがあります。

内部抵抗をR、端子電圧をVとしたとき、最大出力の目安は次のように考えられます。

ESRは周波数、温度、劣化状態によって変わります。

短いパルス電流への応答を確認したい場合は、静電容量だけでなく、データシートのESRや許容リップル電流も確認する必要があります。

用途ごとに異なる優先順位

非常用バックアップでは、一定時間にわたって電力を維持するため、エネルギー密度と自己放電の小ささが重要になります。

回生ブレーキでは、短時間に大電流を受け入れる能力が必要となるため、出力密度と充電受入性が優先されます。

ピーク電力を補助するハイブリッド電源では、二次電池がエネルギーを受け持ち、キャパシタが急な電力変動を吸収する構成もあります。

エネルギー密度と出力密度は対立する性能ではなく、用途に合わせて配分を考える性能です。

比較項目	エネルギー密度	出力密度
主な単位	Wh/kg、Wh/L	W/kg、W/L
示す内容	蓄えられる電気の総量	短時間に出し入れできる電力
重視される用途	バックアップ、長時間駆動	回生、加速補助、瞬時電力供給
主な関係要素	静電容量、電圧範囲	ESR、許容電流、放熱性

静電容量と電圧の関係

続いては、静電容量と電圧の関係を確認していきます。

ファラッドで示す静電容量

静電容量は、電圧を加えたときにどれだけ電荷を蓄えられるかを表す値で、Fという単位で示されます。

電気二重層キャパシタは、一般的なコンデンサよりも非常に大きな静電容量を持ち、数百Fから数千F級の製品も珍しくありません。

ただし、Fの値が大きい製品が常に多くのエネルギーを蓄えられるとは限りません。

使用可能電圧が異なれば、エネルギーは大きく変化するためです。

静電容量の比較は、必ず定格電圧と組み合わせて行う必要があります。

直列接続における注意点

単セルの定格電圧は、一般に数V程度です。

より高い電圧の装置に接続するには、複数セルを直列にします。

直列接続では耐電圧を高められる一方、合成静電容量は小さくなります。

同じ静電容量のセルを2個直列にすると、合成静電容量は半分です。

また、セルごとの漏れ電流や容量のばらつきにより、充電時の電圧分担が不均一になることがあります。

特定セルだけが過電圧になる事態を防ぐため、バランス回路や電圧監視回路を組み込むことが大切です。

並列接続における設計

並列接続では静電容量を増やせます。

同一仕様のセルを2個並列にすれば、静電容量は原則として2倍になり、許容電流や内部抵抗の面でも有利になることがあります。

一方で、接続時の突入電流、配線抵抗、ヒューズ設計には注意が必要です。

電圧が異なるセルを直接並列にすると、大きな均等化電流が流れる可能性があります。

製造ロット、初期電圧、劣化状態を管理し、適切な手順で組み立てることが求められます。

セル構成は容量計算だけでなく、安全回路と配線抵抗まで含めて検討する領域です。

評価指標と測定条件

続いては、電気二重層キャパシタの評価指標と測定条件を確認していきます。

静電容量の測定方法

静電容量は、一定電流で充放電させたときの電圧変化から求める方法がよく用いられます。

放電電流をI、電圧変化をΔV、放電時間をΔtとすると、静電容量はおおむねI × Δt ÷ ΔVで算出できます。

ただし、放電開始直後にはESRによる電圧降下が含まれます。

この瞬間的な電圧変化をそのまま容量評価に含めると、正しい値を得にくくなります。

メーカーごとに測定電流、温度、終止電圧の条件が異なる場合もあるため、異なる製品の数値を比べる際は試験条件をそろえることが重要です。

ESRと電圧降下

ESRは大電流時の損失と発熱を左右する重要なパラメータです。

放電電流が大きいほど、ESRに比例した電圧降下が大きくなります。

たとえば10Aを流すとき、ESRが20mΩなら0.2Vの電圧降下が発生します。

数値だけを見ると小さく感じられても、低電圧回路や大電流用途では無視できない差になるでしょう。

高出力設計では、容量値以上にESRの低さが性能を決めるケースがあります。

周囲温度が低い環境では抵抗成分が増え、瞬時出力が低下することがあります。

屋外設備や車載用途では、最低使用温度における特性も確認しましょう。

自己放電と漏れ電流

充電後に負荷へ接続していなくても、キャパシタの電圧は時間とともに低下します。

この現象は自己放電と呼ばれ、内部の漏れ電流、電解液、温度、使用履歴などの影響を受けます。

数秒から数分の電力補助では大きな問題になりにくい一方、数日から数か月のバックアップ用途では重要な評価項目です。

自己放電が大きいと、充電しておいたはずの電力を必要なときに使えない可能性があります。

低消費電力の回路では、キャパシタ自身の漏れ電流が負荷電流を上回ることもあります。

長時間の保持を目的にする場合は、エネルギー密度だけでなく漏れ電流と保持時間を必ず確認してください。

用途別の選定ポイント

続いては、用途別の選定ポイントを確認していきます。

回生エネルギー回収

モーターを減速させると、運動エネルギーが電気エネルギーとして戻ってきます。

この回生エネルギーを素早く受け止める役割に、電気二重層キャパシタは適しています。

短時間で充電できる特性を活かせるため、電池だけで受ける場合よりもピーク電流の負担を抑えられることがあります。

選定では、高い充電電流への対応、低ESR、繰り返しサイクル特性、温度上昇を確認します。

回収できるエネルギー量を算定したうえで、電圧上昇の余地を残す制御も必要です。

非常用電源とバックアップ

メモリー保持、通信機器の瞬断対策、電源切替までの橋渡しには、キャパシタを用いたバックアップ回路が使われます。

この用途では、負荷電流、必要保持時間、放電終止電圧から必要静電容量を逆算します。

高い電圧で充電しても、DC-DCコンバータの変換効率や待機電流を見落とすと、想定より早く電圧が低下します。

長期保持が必要なら、自己放電の小さな製品や二次電池との併用も選択肢になります。

バックアップ設計では、電源断直後の出力だけでなく、必要時間の終わりまで動作電圧を保てるかが判断基準です。

ピーク電力のアシスト

無線送信、印刷機構の駆動、モーター起動などでは、普段の消費電力より大きなピーク電流が一時的に発生します。

このピークをキャパシタが補助すれば、主電源や二次電池への急激な負担を和らげられます。

ただし、キャパシタの電圧は放電とともに連続的に下がるため、負荷側が許容する電圧変動を確認する必要があります。

必要に応じてDC-DCコンバータを組み合わせ、利用可能な電圧範囲を広げる設計が有効です。

ピークアシストでは、電流波形、パルス幅、繰り返し周期を実測してから容量とESRを選ぶことが近道です。

電気二重層キャパシタのエネルギー密度まとめ

電気二重層キャパシタのエネルギー密度は、質量または体積あたりに蓄えられる電気エネルギーを示す指標です。

静電容量と電圧の二乗に影響されるため、容量値だけでなく、実際に使用できる電圧範囲を確認することが欠かせません。

出力密度は短時間に出し入れできる電力の大きさを示し、ESR、許容電流、放熱特性と深く関係します。

エネルギー密度は長く使う力、出力密度は素早く動かす力と捉えると理解しやすいでしょう。

回生エネルギー回収や瞬時電力補助では、高出力、急速充放電、長いサイクル寿命を持つ電気二重層キャパシタの特性が活きます。

一方で、長期間のバックアップでは自己放電と漏れ電流も見逃せません。

静電容量、定格電圧、ESR、温度特性、直列並列構成を総合的に評価し、目的に合った蓄電デバイスを選定しましょう。
