電気二重層キャパシタの構造は？電極・セパレータ・電解液の役割を解説（セル：集電体：活性炭：内部抵抗：材料など）

電気二重層キャパシタは、短時間で大きな電流を出し入れできる蓄電デバイスです。

蓄電池と比べて充放電回数に強く、瞬時の電力補助や回生エネルギーの回収に活用されています。

ただし、内部には電極、集電体、活性炭、セパレータ、電解液など複数の材料が組み込まれており、それぞれの役割を理解しなければ特性を正しく判断できません。

本記事では電気二重層キャパシタの基本構造と各部材の働きを整理し、内部抵抗や性能との関係、用途に応じた材料選定の見方までわかりやすく解説します。

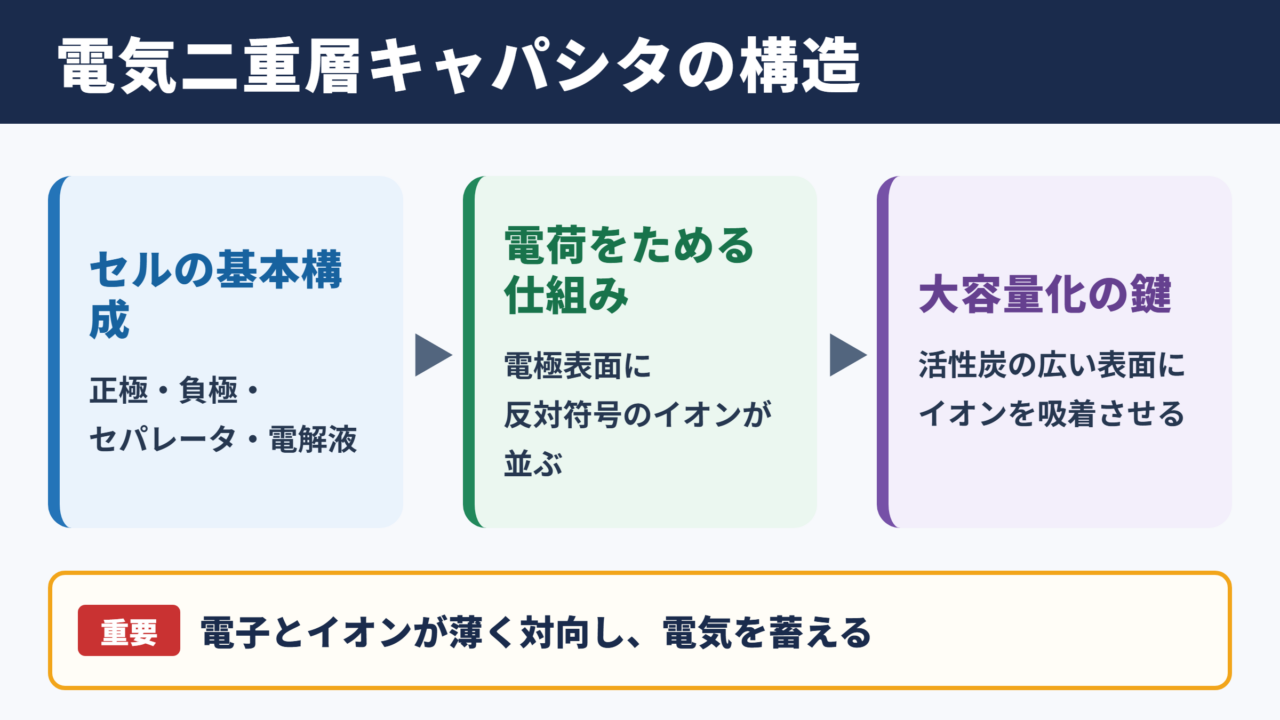

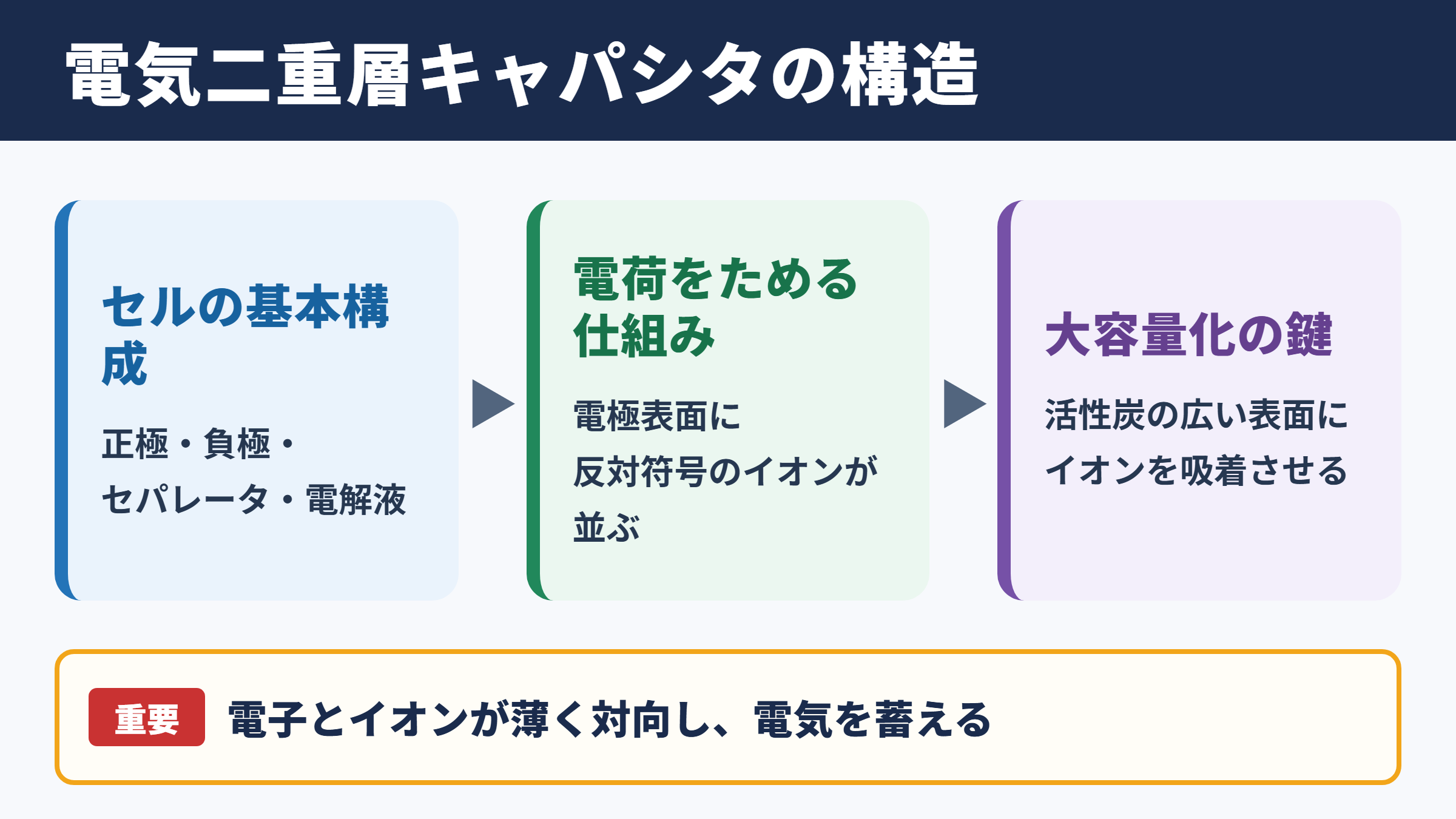

電気二重層キャパシタの構造

それではまず、電気二重層キャパシタの構造について解説していきます。

正極と負極を向かい合わせたセル構成

電気二重層キャパシタのセルは、基本的に正極、負極、両者を隔てるセパレータ、そして内部を満たす電解液で構成されています。

正極と負極には多孔質の活性炭電極が配置され、外部回路から電圧が加わると、電解液中のイオンがそれぞれの電極表面へ移動します。

このとき、電極表面に電子が集まり、その近くに反対符号のイオンが並ぶことで、非常に薄い電荷の層が形成されます。

この層が電気二重層であり、化学反応を主な蓄電原理とする二次電池とは異なる大きな特徴です。

セル単体の定格電圧は電解液の種類によって決まり、有機電解液を使う一般的な製品ではおおむね2.5Vから3V程度が目安になります。

必要な電圧や容量を得るためには、複数セルを直列または並列に接続し、モジュールやユニットとして利用します。

電気二重層による蓄電の仕組み

キャパシタへ充電すると、負極側には電子が蓄積し、電解液中の正イオンが負極表面へ引き寄せられます。

一方の正極側では電子が不足し、負イオンが電極表面へ集まります。

電子とイオンは直接混ざらず、ごく短い距離を隔てて対向するため、大きな静電容量を得られる仕組みです。

活性炭は微細な孔を数多く持つため、見かけの大きさに比べて非常に広い表面積を確保できます。

その広い表面にイオンを吸着させることで、小型のセルでも大きな容量を実現しています。

電気二重層キャパシタはイオンの物理的な吸着を利用するため、適切な電圧範囲で使う限り、繰り返し充放電による劣化を抑えやすい点が魅力です。

セルからモジュールへ至る組み立て

小型の電気二重層キャパシタでは、巻回型や積層型の構造が多く採用されます。

巻回型は、電極とセパレータを重ねて巻き取る方式であり、限られた容器内に電極面積を効率よく収められます。

積層型は平板状の電極を重ねる方式で、薄型化や形状の自由度を重視する製品に向いています。

セル内部の部材はケースに封入され、電解液の漏れや水分の侵入を防ぐために気密性が確保されます。

高電圧の装置ではセルを直列に接続しますが、個々のセルにかかる電圧が均一とは限りません。

そのため、電圧バランス回路を設け、特定セルだけが過電圧にならないよう管理する設計が重要になります。

電極と活性炭の役割

続いては、電極と活性炭の役割を確認していきます。

活性炭の細孔と比表面積

電気二重層キャパシタの性能を支える中心材料が活性炭です。

活性炭にはナノメートル単位の微細な孔が無数にあり、比表面積は1g当たり数百平方メートルから数千平方メートルに達することがあります。

この広大な表面が、イオンを吸着して電荷を蓄える場所になります。

孔が多ければよいとは限らず、電解液中のイオンが孔の内部へ移動できる大きさであることも大切です。

孔が小さすぎるとイオンが入りにくくなり、低温時や急速充放電時の抵抗増加につながるでしょう。

反対に孔が大きすぎると、表面積を十分に稼げず、体積当たりの容量が伸びにくくなる可能性があります。

活性炭の細孔径と電解液イオンの大きさの組み合わせは、容量、出力、低温特性を左右する材料設計の要点です。

導電助剤とバインダーの働き

電極は活性炭だけで作られるわけではありません。

一般に、活性炭へ導電助剤とバインダーを混合し、集電体へ塗工または圧着して電極シートを形成します。

導電助剤にはカーボンブラックやカーボンナノ材料などが用いられ、活性炭粒子どうしの電子の通り道を作ります。

バインダーは粒子と集電体を結び付け、充放電の繰り返しでも電極形状を保つ役割を担います。

導電助剤を増やすと電子伝導性を改善しやすい一方、蓄電に直接寄与する活性炭の割合が減るため、容量とのバランスが必要です。

バインダーについても、量が多すぎると細孔をふさいだり、内部抵抗を増加させたりするおそれがあります。

電極密度と充放電特性

電極を高密度に成形すると、同じ体積により多くの活性炭を詰められるため、体積当たりの容量を高めやすくなります。

しかし、圧縮しすぎると電解液が浸透する空間やイオンの移動経路が狭くなり、急速な充放電が難しくなる場合があります。

低密度の電極はイオンが動きやすく、出力特性で有利になりやすい反面、装置全体が大きくなりがちです。

車両の回生補助、瞬停対策、バックアップ電源など、求められる性能によって適した電極設計は変わります。

電極の厚みも重要で、厚い電極は容量を稼ぎやすいものの、内部までイオンが届く時間が長くなります。

高エネルギー密度と高出力密度は両立に工夫を要する関係であり、電極密度、厚み、孔構造を総合して最適化することが求められます。

集電体と内部抵抗の関係

続いては、集電体と内部抵抗の関係を確認していきます。

集電体による電子の通り道

集電体は、電極内で発生した電流を外部端子へ集める金属箔または金属板です。

電気二重層キャパシタでは、正極と負極の両方に集電体が必要であり、一般にはアルミニウム系の材料が多く使われます。

集電体の表面には電極材料が接着または塗工され、活性炭粒子から流れる電子を効率よく取り出します。

集電体と電極の接触が不十分であれば、接触抵抗が大きくなり、発熱や出力低下の原因になります。

表面粗化、エッチング、導電層の形成などにより、密着性と導電性を両立させる工夫が行われています。

集電体は単なる支持材ではなく、低抵抗で大電流を流すための重要部材です。

等価直列抵抗の考え方

キャパシタの内部抵抗は、一般にESRと呼ばれる等価直列抵抗で評価されます。

ESRには、電極材料の抵抗、集電体の抵抗、電解液中のイオン抵抗、セパレータの抵抗、端子や接合部の抵抗などが含まれます。

ESRが小さいほど、大きな電流を流したときの電圧降下と発熱を抑えやすくなります。

たとえば回生ブレーキのように短時間で大電流が流れる用途では、容量値だけで製品を選ぶと十分な性能を得られないことがあります。

データシートのESR、許容リップル電流、温度条件をあわせて確認することが欠かせません。

低温になると電解液の粘度上昇などによってイオン移動が遅くなり、内部抵抗が増える傾向にも注意が必要です。

内部抵抗を低減する設計要素

内部抵抗を低く抑えるには、電子とイオンの両方が流れやすい構造を作る必要があります。

電子側では、導電助剤の分散、集電体との接触、端子の溶接品質などが主な検討項目です。

イオン側では、電解液の導電率、活性炭の孔構造、セパレータの厚みや空隙率が影響します。

集電体を薄くすれば軽量化に役立つ場合がありますが、電流経路の抵抗が増えたり、機械的な強度が不足したりすることがあります。

電極を厚くすれば容量面で有利でも、深部のイオン輸送が遅れ、急速充放電時の有効容量が低下する可能性があります。

セパレータと電解液の役割

続いては、セパレータと電解液の役割を確認していきます。

セパレータによる短絡防止

セパレータは、正極と負極が直接触れて短絡することを防ぐ絶縁性の膜です。

一方で、電解液中のイオンは通過させなければならないため、電気を通さずイオンを通す性質が求められます。

材料にはセルロース系、ポリオレフィン系、不織布系などが用いられ、用途に応じて厚み、強度、耐熱性、空隙率が調整されます。

セパレータが厚いと安全性や機械的強度を確保しやすい反面、イオンが移動する距離が長くなり、内部抵抗が増えることがあります。

薄すぎる場合は、組み立て時の損傷や異物による短絡のリスクが高まるでしょう。

セパレータには安全性と低抵抗の両立が求められ、電気二重層キャパシタの信頼性を支えています。

電解液のイオン伝導

電解液は、電極表面へイオンを運ぶ媒体です。

電気二重層キャパシタでは有機電解液が広く用いられ、電圧耐性を高めながらイオン伝導を確保しています。

電解液は溶媒と電解質塩からなり、温度特性、導電率、粘度、耐電圧、材料との相性を考慮して選定されます。

導電率が高い電解液は低抵抗化に役立ちますが、耐電圧や高温寿命まで同時に満たせるとは限りません。

また、水分の混入は電圧耐性や寿命に悪影響を及ぼすおそれがあるため、製造工程では乾燥管理が重視されます。

電解液の分解電圧を超える状態が続くと、ガス発生、容量低下、内部抵抗の増大につながる可能性があります。

材料特性と使用温度範囲

低温環境では電解液の粘度が上がり、イオンの移動が遅くなるため、出力低下やESR上昇が起こりやすくなります。

高温環境では反応速度が高まり、電解液や電極材料の劣化が進みやすくなる点に注意が必要です。

製品の使用温度範囲は、単に動作できる温度ではなく、期待寿命や許容電流にも関係します。

高温で連続的に大電流を流す用途では、自己発熱と周囲温度が重なり、想定以上にセル温度が上がることがあります。

そのため、放熱設計、通風、セル間隔、温度監視まで含めて検討すると安心です。

部材	主な役割	性能への主な影響
活性炭	イオンを吸着する表面の確保	静電容量、出力特性、寿命
導電助剤	電極内の電子伝導の補助	内部抵抗、急速充放電特性
集電体	電流の集電と外部端子への伝達	ESR、発熱、大電流特性
セパレータ	電極間の絶縁とイオン通過	安全性、抵抗、耐久性
電解液	イオンの移動媒体	耐電圧、低温特性、寿命

性能指標と用途別の見方

続いては、性能指標と用途別の見方を確認していきます。

静電容量と蓄積エネルギー

静電容量はファラッドで表され、どれだけ電荷を蓄えられるかを示す代表的な指標です。

ただし、同じ静電容量でも使用できる電圧範囲が異なれば、取り出せるエネルギーは変わります。

電気二重層キャパシタは放電に伴って電圧が連続的に下がるため、一定電圧を必要とする機器ではDC-DCコンバータなどの電力変換回路を組み合わせます。

容量値が大きいだけでは、必要な電圧域で十分なエネルギーを使えるとは限りません。

最低動作電圧まで含めて利用可能なエネルギーを計算することが、部品選定で見落としやすい重要なポイントです。

出力密度と急速充放電

電気二重層キャパシタは、蓄電池と比べて高い出力密度を得やすいデバイスです。

短時間で大電流を出し入れできるため、モーター始動補助、回生エネルギー回収、瞬時電圧低下の補償などに適しています。

急速充放電を繰り返す用途では、容量よりもESR、許容電流、熱設計が優先されることがあります。

特に放電時間が数秒から数十秒程度の用途では、電極のイオン輸送抵抗が実効容量に与える影響が大きくなります。

高出力タイプの製品は、低抵抗化を優先しているため、同じ外形でもエネルギー密度が異なる場合があります。

データシートでは定格容量だけでなく、放電曲線、内部抵抗、最大連続電流、パルス電流の条件を比較しましょう。

用途に応じた製品選定

バックアップ電源では、停電時に必要な時間だけ電力を供給できる容量と、機器の最低動作電圧を満たす構成が重要です。

回生用途では、短時間の大電流を繰り返し受け入れられる低ESR性能と、温度上昇を抑える構造が求められます。

太陽光発電や風力発電の出力変動対策では、繰り返しの充放電耐久性と制御回路との組み合わせが検討対象になります。

小型電子機器のメモリバックアップでは、自己放電特性、漏れ電流、実装面積も選定のポイントです。

直列接続の大型モジュールでは、セル電圧の監視、均等化、異常時の保護回路まで含めて設計する必要があります。

電気二重層キャパシタのまとめ

ここまで、電気二重層キャパシタの構造と材料の役割を整理しました。

電気二重層キャパシタは、活性炭電極の広い表面積にイオンを吸着させることで電荷を蓄えるデバイスです。

電極は蓄電の中心であり、集電体は電子を集め、セパレータは短絡を防ぎ、電解液はイオンを運ぶ役割を持ちます。

これらの材料と構造が適切に組み合わさることで、高速充放電、長いサイクル寿命、高い出力特性が実現します。

一方で、容量、耐電圧、内部抵抗、許容電流、温度特性は相互に関係する指標です。

用途に合わない電圧や電流条件で使えば、十分な性能を発揮できないだけでなく、寿命低下にもつながります。

部品を選ぶ際は、セル構造と材料の特徴を押さえたうえで、実際の負荷条件と必要な安全対策を照らし合わせることが重要でしょう。
