電流印加とは、対象となる部品、材料、回路、装置に意図した大きさの電流を流し、そのときに生じる電圧、温度、抵抗値、磁気特性、動作状態などを確認する操作を指します。

測定や実験の現場では単に電流を流すだけではなく、電流値、印加時間、極性、配線方法、保護設定を管理することが重要です。

この記事では電流印加の基本的な意味から、電源の選び方、測定時の注意点、実験での活用方法までをわかりやすく整理します。

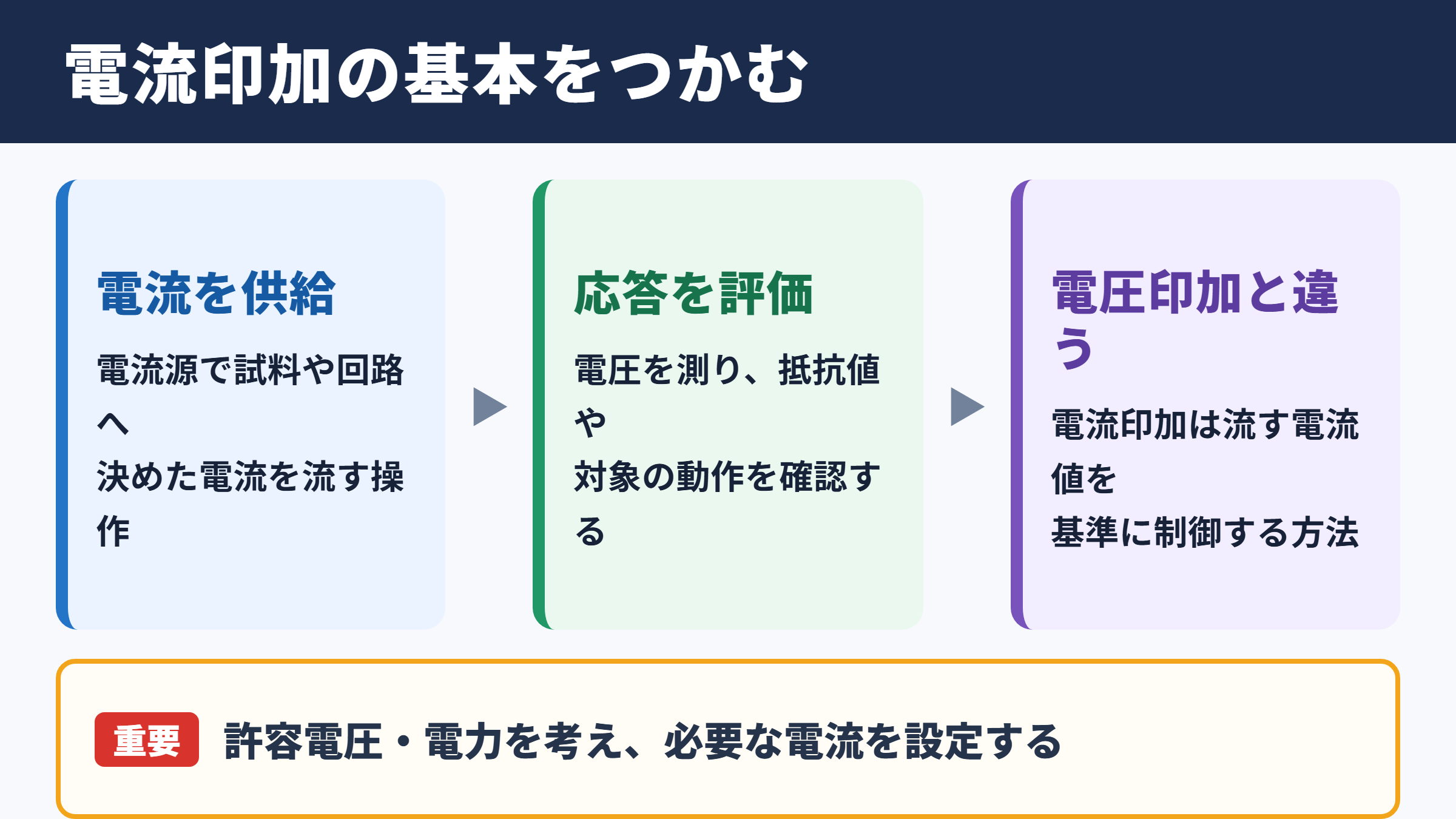

電流印加の意味と基本的な考え方

それではまず電流印加の意味と、測定や実験で押さえたい基本について解説していきます。

電流を流す操作としての電流印加

電流印加は、電源装置や電流源を用いて試料や電子回路へ電流を供給する行為です。

英語では current application、current injection、current bias などと表現され、分野によって使われる言葉が少し異なります。

たとえば抵抗器の性能を調べる場合には、一定の電流を流して両端の電圧を測定します。

このとき、電圧と電流の関係から抵抗値を求められます。

電流印加の目的は、対象を動作させることと、その応答を数値として評価することの両方にあります。

半導体素子では動作確認、金属材料では発熱や抵抗変化の確認、電池では充電や放電の評価といった用途が代表例です。

対象に流す電流が小さくても、測定対象が微小抵抗であれば発熱や配線抵抗の影響が無視できないことがあります。

一方で大電流を扱う場面では、感電、短絡、部品破損、発煙といった危険も考慮しなければなりません。

電圧印加との違い

電流印加とよく比較される操作に電圧印加があります。

電圧印加は決めた電圧を対象へ加える方法であり、実際に流れる電流は対象の抵抗やインピーダンスによって変化します。

対して電流印加では、流す電流値を基準に制御します。

たとえば抵抗が変化するセンサーを評価するとき、一定電流を流して電圧変化を読む方法は、抵抗変化を電圧変化として扱いやすい点が特徴です。

ただし電流源にも出力できる電圧の範囲があり、必要な電圧を出せないと設定した電流は維持されません。

測定したい量と、対象に許容される電圧や電力を考慮して、電流印加と電圧印加を使い分ける必要があります。

測定条件として記録すべき項目

電流印加の結果は、設定した電流値だけでは再現できません。

周囲温度、印加時間、配線長、接触状態、測定レンジ、電流の増減速度なども結果に影響します。

測定結果に信頼性を持たせるには、電流値と同じくらい印加条件の記録が大切です。

直流なのか交流なのか、連続印加なのかパルス印加なのかも記録対象になります。

極性を反転させた場合に結果が変わる部品や材料もあるため、プラス側とマイナス側の接続位置も明確にしておくとよいでしょう。

測定前の初期温度や、電流を止めた後の回復時間まで残しておけば、別の日に同じ試験を行う際にも比較しやすくなります。

電流印加に使う電源と計測機器

続いては電流印加に必要な電源装置と、測定に使う機器を確認していきます。

定電流電源と直流安定化電源

定電流電源は、負荷の抵抗がある程度変化しても、設定した電流を維持するための電源です。

LEDの点灯試験、センサー評価、抵抗測定、半導体の特性確認などで使われます。

直流安定化電源は電圧設定で使用されることが多い機器ですが、電流制限機能を備えた製品も多くあります。

ただし電流制限モードは、常に精密な定電流源として使えるとは限りません。

精度が必要な測定では、定電流機能の仕様、最小設定分解能、リップル、負荷変動への追従性を確認しましょう。

微小な電流を安定して流したい場合は、一般的な電源よりもソースメジャーユニットや精密電流源が適することがあります。

マルチメーターとソースメジャーユニット

デジタルマルチメーターは、電圧、電流、抵抗を測る基本的な計測器です。

電流印加中の電圧を別のマルチメーターで測定すれば、電圧降下や抵抗変化を確認できます。

ソースメジャーユニットは、電流または電圧を出力しながら、同時に電圧または電流を高精度に測定できる機器です。

半導体の電流電圧特性、薄膜の抵抗、太陽電池、電池セルの評価などで活躍します。

電流を供給する機能と測定する機能を一体で扱えるため、試験手順を自動化しやすい点も利点でしょう。

ただし接続を誤ると測定対象へ過大な電流や電圧がかかるため、出力を有効にする前に設定を見直してください。

配線材と治具の役割

電流印加の精度は、電源や計測器の性能だけで決まりません。

リード線、クリップ、コネクター、基板パターン、試料保持治具にも抵抗があり、特に低抵抗測定では誤差の原因になります。

太い線を使えば必ず正確になるわけではなく、必要な電流値、周波数、取り回し、安全性に合った配線を選ぶことが大切です。

微小電流の測定では絶縁状態、表面の汚れ、湿度による漏れ電流も問題になります。

大電流の試験では接触抵抗による発熱が起こりやすく、端子の締め付け不足にも注意が必要です。

主な機器	得意な用途	確認したい仕様
定電流電源	一定電流での連続試験	電流範囲、分解能、最大出力電圧
直流安定化電源	回路の動作確認、電流制限	電圧精度、電流制限方式、リップル
マルチメーター	電圧と電流の確認	確度、入力抵抗、レンジ
ソースメジャーユニット	精密な特性評価	測定分解能、保護機能、掃引機能
データロガー	長時間の変化記録	サンプリング間隔、入力数、保存容量

電流を印加する基本的な方法

続いては電流を安全かつ安定して流すための基本手順を確認していきます。

電流値と上限値の決め方

電流値は、対象の定格、試験規格、測定目的を基準に決めます。

抵抗器、LED、トランジスター、コイル、電池などには、許容電流や許容電力が定められている場合があります。

仕様が不明な対象では、低い電流から始め、電圧、温度、外観、においなどの変化を確認しながら段階的に上げる方法が安全です。

初回の試験では、目的の電流値よりも先に、電圧上限と電流上限を決めておくことが重要です。

抵抗値が予想より高い場合、設定電流を維持するために電源が高い電圧を出そうとすることがあります。

逆に抵抗値が極端に低い場合には、短絡に近い状態となり、配線や端子に大きな負担がかかります。

この電力が部品や試料の許容範囲内かを確認し、温度上昇も見込んで余裕を持たせましょう。

接続から出力開始までの流れ

電流印加は、電源出力を停止した状態で配線を行うことから始めます。

次に極性、端子のゆるみ、短絡の有無を確認し、電流値と電圧上限を設定します。

測定器を接続する場合は、電流計は直列、電圧計は並列に入れるという基本を守ってください。

配線完了後に出力を有効にし、設定値へ一気に到達させず、必要に応じて徐々に上げます。

表示値だけでなく、対象の温度、異音、変色、発煙の有無も観察します。

試験終了時は電流をゼロに戻してから出力を停止し、残留電荷がある回路では十分に放電したことを確認しましょう。

連続印加とパルス印加の使い分け

連続印加は、一定の電流を長時間流し続ける方法です。

耐久試験、温度上昇試験、安定性評価、電池の放電試験などで使われます。

パルス印加は、短い時間だけ電流を流し、休止時間を設ける方法です。

発熱を抑えながら瞬間的な応答を調べたい場合や、材料の電気特性を測る場合に有効です。

同じ電流値でも、連続印加とパルス印加では発熱量や測定結果が大きく変わることがあります。

パルス幅、繰り返し周期、デューティー比を記録しなければ、別条件の結果と正しく比較できません。

測定と実験における電流印加の使い方

続いては測定と実験の場面で、電流印加がどのように使われるかを確認していきます。

抵抗値を求める測定

抵抗値を求める代表的な方法は、既知の電流を対象へ流し、その両端の電圧を測定する手法です。

得られた電圧を電流で割ると、抵抗値を算出できます。

この方法は、テスターの抵抗測定機能では対応しにくい条件や、実際の動作電流に近い条件で抵抗を知りたい場合に役立ちます。

ただし低抵抗の測定では、リード線や接点の抵抗が測定値に含まれやすくなります。

そのような場合には、電流を流す配線と電圧を測る配線を分ける四端子測定が有効です。

低抵抗測定では、四端子測定を採用するだけで配線抵抗による影響を小さくできます。

電子部品の動作確認

LED、ダイオード、トランジスター、集積回路などの電子部品は、電流印加によって動作状態を確認できます。

LEDでは順方向電流を流し、光量、順方向電圧、温度上昇を測定します。

ダイオードでは順方向と逆方向での電流電圧特性を比較し、漏れ電流や降伏の状態を確認できます。

トランジスターではベース電流やドレイン電流を変化させ、出力の変化を測る試験が行われます。

対象部品のデータシートに記載された最大定格を超えないように、保護抵抗や電流制限を必ず設定してください。

特に静電気に弱い部品では、作業者の帯電や測定治具の接地も品質に関わります。

材料と電池の評価

金属、導電性フィルム、セラミックス、導電ペーストなどの材料評価でも電流印加は欠かせません。

一定電流を流して電圧変化を追えば、抵抗率、温度係数、経時変化、断線の兆候を評価できます。

電池では充電電流や放電電流を制御し、端子電圧、容量、温度、内部抵抗の変化を確認します。

大きな電流を流すと、内部抵抗による電圧降下と発熱が目立ちます。

電池評価では、電流値だけでなく終止電圧、周囲温度、休止時間をそろえることが比較の前提になります。

材料試験では試料形状、電極間距離、電極の接着状態が結果を左右するため、作製条件も合わせて記録するとよいでしょう。

電流印加で起こりやすい誤差と安全対策

続いては電流印加で起こりやすい誤差と、安全に作業するための対策を確認していきます。

発熱による測定値の変化

電流を流すと、抵抗を持つ部分ではジュール熱が発生します。

発熱により試料や部品の温度が上がると、抵抗値、電圧、電流特性が変化します。

金属は温度上昇によって抵抗が増える傾向があり、半導体では逆の変化を示す場合もあります。

そのため短時間の測定値と、数分後の測定値が一致しないことがあります。

測定値が時間とともに変化する場合は、機器の故障と決めつけず、自己発熱の可能性を検討しましょう。

電流を下げる、パルス印加にする、放熱治具を使う、温度を同時に測定するなどの対策が考えられます。

接触抵抗と配線抵抗の影響

クリップやコネクターの接触面が汚れていたり、締め付けが弱かったりすると、接触抵抗が増えます。

接触抵抗は測定誤差になるだけでなく、大電流では局所的な発熱の原因にもなります。

配線抵抗の影響を減らすには、必要以上に長い線を避け、十分な太さの導体を使い、端子を確実に固定します。

微小電圧を測る場合には、ノイズの影響を避けるため、信号線を電源線から離して配線することも有効です。

四端子測定では、電流供給用の端子と電圧検出用の端子を分けるため、リード線の電圧降下を測定結果から除きやすくなります。

過電流と短絡への備え

過電流は、部品の破壊、基板パターンの損傷、電線の発熱、火傷につながるおそれがあります。

電源装置の電流制限を設定し、必要に応じてヒューズ、ブレーカー、保護抵抗を追加しましょう。

電源を入れたまま配線を変更すると短絡しやすいため、原則として出力停止後に作業します。

コンデンサーや大容量電池を含む回路では、電源を切っても電荷が残る場合があります。

高い電圧や大きな電流を扱う試験では、保護具、絶縁工具、非常停止の手順まで含めて準備することが必要です。

電流印加の条件設定と記録の実務

続いては再現性の高い測定につなげるため、電流印加の条件設定と記録方法を確認していきます。

電流掃引とステップ印加

電流掃引は、電流値を低い値から高い値へ連続的または段階的に変化させ、各点の電圧や温度を測定する方法です。

電流電圧特性を得る際に広く使われ、しきい値、非線形性、異常な変化点を見つける助けになります。

ステップ印加では、一定の幅で電流を上げ、各電流値で安定するまで待ってから測定します。

待機時間が短すぎると、熱的な平衡に達する前の値を読むことになります。

反対に待機時間を長くすると、試験時間が延び、経時変化の影響が強くなることもあります。

電流の開始値、終了値、刻み幅、待機時間、掃引方向は、測定条件として必ず残しましょう。

データ記録でそろえるべき情報

測定表には、日付、担当者、試料番号、使用機器、校正状態、電流値、電圧値、温度、印加時間を記録します。

試料の寸法や電極位置、配線の写真、治具の型番も残しておくと、後から原因を追いやすくなります。

複数の試料を比較する場合は、測定順序による温度変化や作業時間の違いにも注意が必要です。

自動測定では、機器が出力した生データと、計算後のグラフを分けて保存すると、再解析や監査に役立ちます。

記録項目	記録する内容	重要となる理由
印加電流	設定値と実測値	実際の負荷条件を確認するため
電圧上限	コンプライアンス設定	過大電圧の防止と電流未達の判断
印加時間	開始時刻、終了時刻、待機時間	熱や経時変化を比較するため
温度	周囲温度と試料温度	抵抗変化や安全性の確認
配線条件	二端子または四端子、線材	接触抵抗と配線抵抗を判断するため

異常値を見つけたときの確認順序

予想外の電圧値や電流値が出たときは、最初に電源の設定値と出力状態を確認します。

次に配線の極性、端子のゆるみ、短絡、断線、測定器のレンジを順番に見直します。

対象そのものの不良を疑う前に、基準となる抵抗器やダミー負荷を接続し、機器と配線が正常か確認すると切り分けやすくなります。

再測定を行う場合には、最初の条件を残したうえで、変更した項目を明確にしてください。

異常値の原因を探すときは、一度に複数の条件を変えないことが再現性を守るコツです。

電流印加のまとめ

電流印加とは、部品、材料、回路、電池などへ意図した電流を流し、電圧、抵抗、温度、動作特性を確認するための基本的な操作です。

定電流電源やソースメジャーユニットを使えば、目的に応じた安定した電流を与えながら測定できます。

一方で、発熱、接触抵抗、配線抵抗、過電流は、精度と安全性の両方を損なう要因です。

電流値だけでなく電圧上限、印加時間、温度、極性、配線方式を計画し、実測値として記録することが欠かせません。

低い電流から開始し、対象の定格と状態を確認しながら条件を整えることが、失敗を防ぐ電流印加の基本です。

測定目的に合う方法を選び、再現可能な条件で実施すれば、実験や品質評価で信頼できるデータを得られるでしょう。
