静電チェッカーとは？使い方と測定方法も！（静電気測定器：表面電位計：測定原理：用途など）

静電チェッカーとは？使い方と測定方法も！（静電気測定器：表面電位計：測定原理：用途など）

静電気は、樹脂フィルムにほこりが付着する原因、電子部品が故障する要因、印刷不良や異物混入につながる要素として知られています。

目に見えない現象であるため、現場で適切に管理するには感覚ではなく数値による確認が欠かせません。

そこで活用される機器が、静電チェッカー、静電気測定器、表面電位計と呼ばれる測定器です。

本記事では、静電チェッカーの意味、測定原理、使い方、用途、選び方までを、初めて扱う方にも分かりやすく解説します。

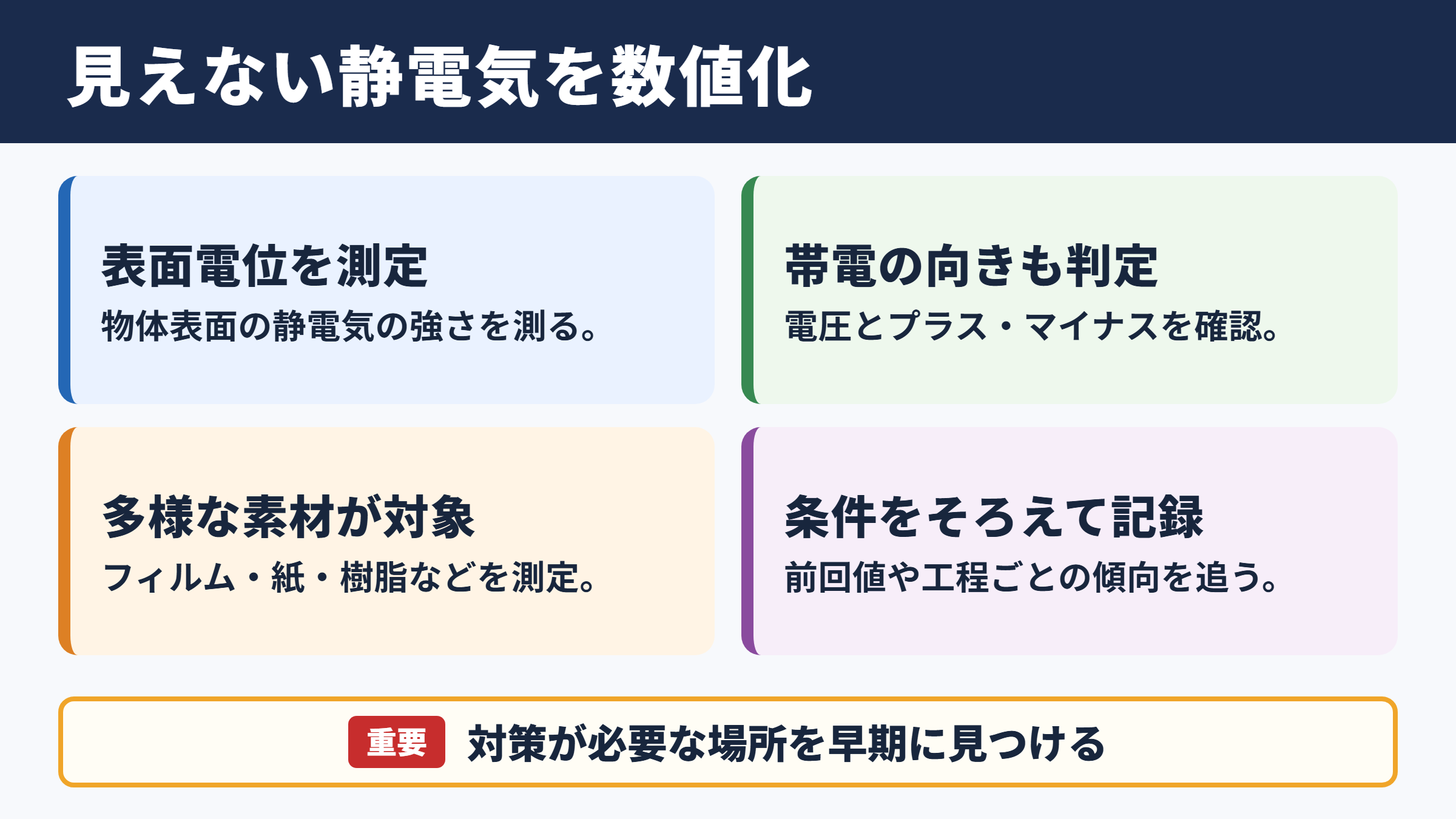

静電チェッカーの役割と測定対象

それではまず、静電チェッカーが何を確認する機器なのかを解説していきます。

静電チェッカーの基本的な意味

静電チェッカーとは、物体の表面に蓄積している静電気の強さを測るための機器です。

一般には静電気測定器、表面電位計、静電電位計などの名称でも呼ばれます。

測定結果はボルト単位で表示されることが多く、プラスとマイナスのどちらに帯電しているかも判断できます。

例えば、樹脂板やフィルムがプラス数千ボルトに帯電している場合、その表面は周囲の粉じんや微粒子を引き寄せやすい状態と考えられます。

一方で、電子部品の組立工程では、わずかな静電気でも放電を起こし、半導体や基板に影響を与える可能性があります。

静電チェッカーは、見えない帯電状態を数値化し、対策が必要な場所を見つけるための管理機器といえるでしょう。

単に静電気があるかどうかを見るだけではなく、除電装置の効果確認、接地状態の点検、作業条件の比較にも役立ちます。

測定できる表面と測定しにくい条件

静電チェッカーは、フィルム、紙、樹脂、ガラス、金属、繊維、ゴムなど、多くの素材の表面電位を確認できます。

特に絶縁性の高い樹脂やフィルムは電荷が逃げにくく、静電気管理の対象になりやすい素材です。

包装材、保護フィルム、トレー、成形品、ラベル、クリーンルーム用品なども代表的な測定対象です。

ただし、表面が濡れている場合、著しく凹凸が大きい場合、測定距離を一定に保てない場合は、安定した数値を得にくくなります。

帯電量は湿度、温度、材料の摩擦、搬送速度、接地の有無などにも左右されます。

そのため、測定値を一度だけ確認して終えるのではなく、同じ条件で継続的に記録する姿勢が重要です。

数値そのものだけでなく、前回値との違いや工程ごとの傾向を追うことで、異常の早期発見につながります。

静電気によって起こる主なトラブル

静電気が問題になる場面は、製造業だけに限られません。

印刷ではインクの飛散や紙の重送、包装ではフィルムの貼り付き、塗装ではごみの付着、電子機器では静電破壊が発生することがあります。

医薬品や食品の製造現場では、異物が製品に付着するリスクも見過ごせません。

また、可燃性ガスや溶剤を扱う環境では、放電時の火花が着火源になるおそれがあります。

静電チェッカーを使えば、問題が起こった後に原因を探すだけでなく、トラブルが起こりやすい状態を事前に見つけやすくなります。

表面電位計の測定原理

続いては、表面電位計がどのような仕組みで静電気を測るのかを確認していきます。

非接触方式による電位測定

多くの静電チェッカーは、測定対象に触れずに電位を測る非接触方式を採用しています。

センサーを対象物の近くに向け、表面に存在する電界の強さを検出し、表面電位として表示する仕組みです。

接触式では測定時に電荷の状態を変えてしまうことがありますが、非接触方式なら対象への影響を抑えながら確認できます。

これは薄いフィルム、塗装面、電子基板、回転中の搬送物などを測定する際に大きな利点です。

ただし、非接触であるからこそ、測定距離の管理が重要になります。

センサーと対象物の距離が変わると、同じ帯電状態でも表示値が変動するためです。

正しい測定では、機器ごとに定められた測定距離を毎回そろえることが基本になります。

電位と電界の関係

静電チェッカーが表示する数値は、一般的に表面電位です。

表面電位は、対象物の帯電状態を電圧として表した値であり、単位にはボルトやキロボルトが用いられます。

測定器は表面近傍の電界を読み取り、あらかじめ設定された距離条件をもとに電位へ換算しています。

このため、数値だけを見て判断するのではなく、測定距離、対象物の大きさ、周囲の金属物、作業者の位置も確認する必要があります。

小さな部品を測る場合は、対象物の周辺にある部材から電界の影響を受けることもあります。

測定対象に十分な面積があるか、背景となる設備が近すぎないかも、実務では重要な確認項目です。

イオンバランス測定との違い

静電チェッカーと混同されやすい機器に、イオンバランス測定器があります。

静電チェッカーは主に物体表面の帯電電位を確認する機器です。

これに対し、イオンバランス測定器は、除電器から放出されるプラスイオンとマイナスイオンの偏りを調べるために使われます。

除電器が設置されていても、イオンのバランスが崩れていると、特定の極性に帯電しやすくなることがあります。

機器	主な確認内容	主な用途
静電チェッカー	物体表面の電位	帯電状態の確認
表面電位計	表面電位の数値	工程監視と原因調査
イオンバランス測定器	除電器の極性バランス	除電装置の性能確認
チャージプレートモニター	除電時間と残留電位	除電性能の評価

目的に合った測定器を選ぶことで、静電気対策の効果をより正確に確認できます。

静電チェッカーの使い方と測定手順

続いては、静電チェッカーを使って表面電位を測る基本手順を解説していきます。

測定前の準備と周辺環境

測定を始める前に、機器の電池残量、センサー面の汚れ、表示の安定性を確認します。

センサーにほこりや油分が付着していると、正確な測定を妨げる可能性があります。

次に、測定対象の素材、搬送状態、湿度、除電器の稼働状況を把握します。

静電気は湿度が低いほど発生しやすく、冬季や空調の効いた室内では特に注意が必要です。

測定者自身の帯電も影響になるため、必要に応じてリストストラップ、導電性シューズ、帯電防止服などを使用します。

測定者や周辺設備が帯電していると、対象物以外の電界まで拾う可能性があります。

管理基準を設ける場合には、測定場所、測定時間、測定距離、対象物の状態を記録用紙や電子データに残すとよいでしょう。

距離を保つ基本操作

多くのハンディタイプの静電チェッカーには、測定距離を合わせるためのガイドやレーザーポインターが備わっています。

取扱説明書で指定されている距離を確認し、センサー面を対象物に対してできるだけ垂直に向けます。

斜めから測ると、対象面との実質的な距離が変わり、測定値にばらつきが出やすくなります。

広いフィルムや大きな成形品では、中央だけでなく端部、搬送方向の前後、異物が付きやすい箇所も測ると原因を絞り込みやすくなります。

数値が大きく変動する場合は、手の位置、金属製の机、周囲の人の移動なども影響していないか確認してください。

測定結果の記録と判定

測定結果は、プラスかマイナスか、最大値、最小値、測定場所、測定時の湿度をセットで記録することが望まれます。

許容値は製品、工程、設備、扱う材料によって異なるため、すべての現場に共通する絶対的な基準はありません。

例えば、ほこり付着の防止を目的とする工程と、電子部品の静電破壊を防止する工程では、求められる管理水準が異なります。

重要なのは、数値が高いか低いかだけではなく、自社工程で定めた管理値を継続して守れているかです。

測定結果が急に悪化した場合は、除電器の汚れ、アース線の外れ、湿度低下、材料変更、搬送速度の変更などを確認します。

同一条件で測定を繰り返すことで、偶然の変動なのか、設備由来の異常なのかを判断しやすくなります。

静電気測定器の主な用途

続いては、静電気測定器が活用される代表的な用途を確認していきます。

電子部品と半導体の静電破壊対策

電子部品や半導体は、静電気放電による影響を受けやすい製品の代表です。

外観上は問題がなくても、内部回路が微細な損傷を受け、後から故障する潜在不良につながることがあります。

基板、コネクター、IC、センサー、精密機器を扱う現場では、作業台、容器、工具、作業者の帯電状態を確認する必要があります。

静電チェッカーは、導電マットや帯電防止トレーが意図どおりに機能しているかを見る補助的な手段にもなります。

ただし、人体の帯電や接地抵抗を評価する際は、専用の人体帯電計や抵抗測定器が必要になる場合があります。

用途に対して測定器の役割を分けることが、適切な静電気管理の第一歩です。

フィルムと包装工程の付着防止

フィルム製造、ラミネート、袋詰め、ラベル貼付などの工程では、摩擦帯電が起こりやすくなります。

帯電したフィルムはロールやガイドに張り付いたり、ほこりを吸着したり、印刷面に異物を引き寄せたりします。

包装不良が発生したとき、静電チェッカーで搬送前後の電位を比較すると、帯電が発生している位置を把握しやすくなります。

測定位置を固定して日常点検を行えば、設備の変化を早く捉えられるでしょう。

粉体と可燃性物質を扱う現場

粉体は接触や流動によって帯電しやすく、容器、配管、ホース、作業者などにも電荷が蓄積することがあります。

粉じんが舞う環境や、溶剤、燃料、ガスなどの可燃性物質を扱う環境では、静電気による放電が安全上の問題になる場合があります。

このような現場では、単に表面電位を測るだけでなく、接地、導電性、湿度管理、設備仕様を含めた対策が必要です。

静電チェッカーの数値は安全管理の判断材料の一つであり、危険場所の安全設計を単独で保証するものではありません。

防爆仕様が求められる場所では、持ち込める測定器の仕様や作業手順にも注意してください。

安全に関わる判断は、設備メーカー、保安担当者、関係法令や社内基準に沿って進めることが大切です。

静電チェッカーの選び方と管理方法

続いては、静電チェッカーを選定し、安定して使い続けるためのポイントを解説していきます。

測定レンジと分解能の確認

静電チェッカーを選ぶ際は、まず測定できる電圧範囲を確認します。

一般的な現場では数キロボルト程度まで測れれば足りることもありますが、高帯電するフィルムや大型樹脂製品では、より広いレンジが必要になる場合があります。

一方で、低い電位を細かく管理したい場合には、分解能や精度も重要です。

レンジが広くても、必要な領域で数値を細かく読めなければ、改善前後の差を評価しにくくなります。

確認項目	見るべき内容	選定時の考え方
測定レンジ	測定可能な最大電位	現場で想定される帯電値をカバーする
分解能	表示できる最小単位	管理したい変化を読み取れるか確認する
測定距離	指定される距離条件	現場で安定して維持できるか検討する
応答速度	表示が安定する速さ	移動体や連続工程に合うか確認する
データ保存	記録と出力の機能	品質管理資料が必要な場合に便利

測定器は高性能であるほどよいとは限らず、現場の管理目的に合うことが最も重要です。

測定距離と対象物に合う機種

ハンディタイプは持ち運びやすく、設備点検や現場調査に向いています。

卓上タイプや固定式センサーは、同じ位置を継続して監視したい場合に適しています。

対象物が高速で移動する場合は、応答速度や設置方法も確認しなければなりません。

狭い場所では、測定器を指定距離に保てるかどうかも選定条件になります。

また、測定面が小さい部品では、センサーの測定スポットが対象物より大きいと、周辺の影響を受けやすくなります。

カタログ上の性能だけで決めず、現場で無理なく再現できる測定条件を作れるか確認しましょう。

校正と日常点検の重要性

静電チェッカーは精密な測定器であるため、落下、衝撃、汚れ、経年変化によって性能が変わることがあります。

測定値の信頼性を保つには、メーカー推奨の周期で校正を受けることが大切です。

品質保証や顧客監査に対応する現場では、校正証明書や点検履歴の保管も求められることがあります。

日常的には、外観の破損、センサー面の汚れ、電池状態、ゼロ表示の安定性を確認します。

測定器を正しく校正していても、測定距離や測定姿勢が毎回違えば、比較できるデータにはなりません。

機器管理と測定手順の標準化をセットで進めることで、静電気管理の精度は大きく向上します。

除電器との組み合わせによる対策

続いては、静電チェッカーの測定結果を除電対策へつなげる方法を解説していきます。

除電器の設置効果の確認

除電器は、プラスとマイナスのイオンを発生させ、帯電した物体の電荷を中和する装置です。

エア式、バー式、ノズル式、ブロワー式などがあり、対象物の形状や搬送工程によって使い分けられます。

静電チェッカーを用いると、除電器の設置前と設置後で表面電位がどの程度変化したかを確認できます。

測定時は、同じ素材、同じ搬送速度、同じ測定距離で比較することが必要です。

条件が違う状態で数値を比べても、除電器だけの効果を正しく判断できません。

除電対策の評価では、残留電位がどれだけ下がったかと、数値が安定しているかの両方を確認します。

アースと湿度管理の考え方

静電気対策は除電器だけで完結するものではありません。

金属設備や作業台に適切なアースを設け、電荷が逃げる経路を確保することが基本になります。

導電性の床材、帯電防止マット、導電性容器なども、環境に応じて有効な対策です。

湿度管理も重要であり、空気が乾燥すると材料表面の電気抵抗が高くなり、帯電が残りやすくなる傾向があります。

ただし、湿度を上げることが製品品質や設備に与える影響もあるため、適切な範囲で運用する必要があります。

異常値が出たときの確認順序

以前より高い表面電位が出た場合は、慌てて機器の故障と決めつけないことが大切です。

まず測定距離と測定姿勢を確認し、同じ条件で再測定します。

次に、除電器の電源、エア供給、電極の汚れ、設置距離を点検します。

その後、アース線の断線や接続不良、材料ロットの変更、湿度低下、搬送速度の変化を確認するとよいでしょう。

複数箇所を測定して、異常が設備全体に出ているのか、特定の位置に限られるのかを把握します。

異常値の原因を一つずつ切り分けるためにも、平常時の測定記録を残しておくことが重要です。

静電チェッカーに関するまとめ

静電チェッカーは、物体表面の静電気を数値で確認するための静電気測定器です。

表面電位計とも呼ばれ、フィルム、樹脂、電子部品、紙、粉体関連の設備など、幅広い工程で活用されています。

非接触で測定できる点が大きな特徴ですが、測定距離、センサーの向き、周囲の帯電状態によって表示値が変化するため、手順をそろえることが欠かせません。

静電気の数値を正しく読むには、プラスとマイナスの極性、測定値の変化、湿度や材料条件との関係を見ることが重要です。

除電器を導入した後も、静電チェッカーで効果を確認し、アースや清掃、校正、日常点検を続けることで、安定した管理につながります。

見えない静電気を見える化し、品質不良や安全上のリスクを早めに把握することが、静電チェッカーを使う大きな目的です。

現場の対象物と管理目的に合う測定器を選び、同じ条件で継続測定する仕組みを整えていきましょう。
