静電チャックとは？仕組みと用途を解説！（半導体製造：原理：種類：脱着方法：静電吸着など）

静電チャックは、半導体ウェハーやガラス基板などを静電気の力で固定する装置です。

真空チャックや機械的なクランプとは異なり、対象物の表面を広く均一に保持しやすいため、薄いウェハーや割れやすい基板を扱う製造工程で重要な役割を担います。

エッチング、成膜、イオン注入、検査といった半導体製造では、数ミクロン単位の位置ずれや温度むらが品質に影響します。

そのため、単に部品を固定するだけでなく、熱を逃がす機能や温度を安定させる機能も備えた静電チャックが求められています。

この記事では、静電チャックの原理、代表的な種類、用途、脱着の考え方を順序立てて解説します。

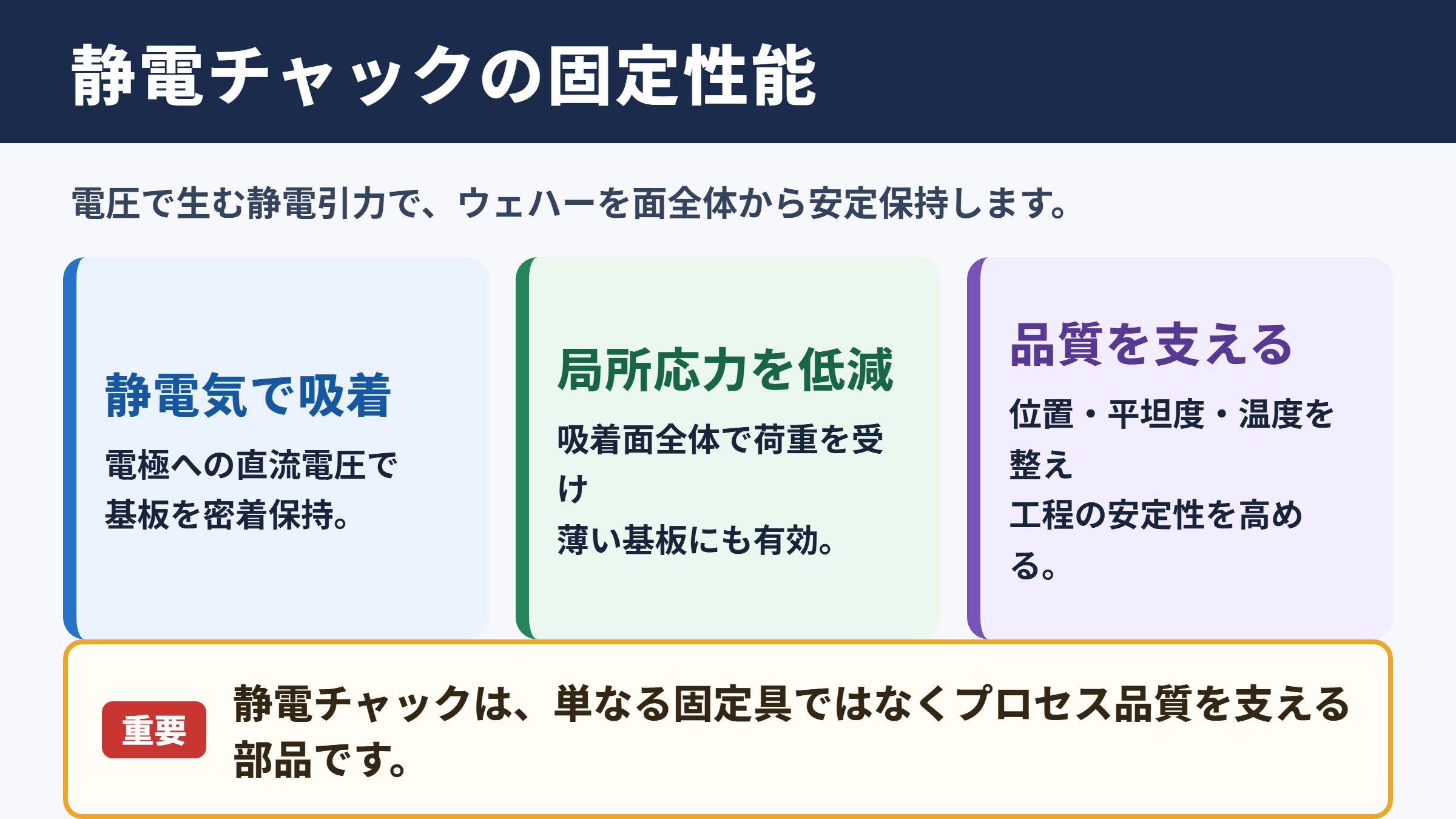

静電チャックの意味と固定性能

それではまず静電チャックの意味と固定性能について解説していきます。

静電気を利用した基板保持

静電チャックとは、電極に電圧を加えて発生させた静電引力により、ウェハーや基板を吸着して保持する治具です。

英語では Electrostatic Chuck と呼ばれ、略して ESC と表記されることもあります。

装置の上面にはセラミックなどの絶縁層があり、その内部または下部に電極が配置されています。

この電極へ直流電圧を印加すると、対象物との間に電気的な引力が生まれ、平らな面同士が密着する仕組みです。

吸着面全体で荷重を受けるため、クランプのように一部へ強い力を加えずに固定できます。

とくに薄型ウェハー、化合物半導体ウェハー、ガラス基板のように、局所的な応力を避けたい対象物で有効です。

半導体製造で重視される役割

半導体製造装置では、ウェハーの位置と温度が工程結果を左右します。

例えばプラズマエッチングでは、ウェハーがわずかに浮いたり傾いたりすると、加工速度や加工形状が面内で不均一になるおそれがあります。

静電チャックはウェハーを安定させ、背面から熱を伝えるための接触状態も整えます。

チャックとウェハーの間にヘリウムガスを流す構造では、熱伝達を補助しながら冷却性能を高められます。

保持力、平坦度、温度制御、パーティクル低減を同時に考えられる点が、静電チャックの大きな価値です。

微細化が進んだデバイスでは、ウェハーの反りや局所的な温度差も無視しにくくなっています。

そのため、静電チャックは単純な固定具ではなく、プロセス品質を支える機能部品として扱われます。

真空チャックやメカニカルクランプとの違い

真空チャックは、吸着穴から空気を抜いて大気圧差を利用する方式です。

大気中では扱いやすい一方、真空チャンバー内では圧力差を十分に得にくいため、用途が限られます。

メカニカルクランプは爪やリングで外周を押さえる方式で、構造が分かりやすい反面、接触箇所に応力が集中しやすい特徴があります。

静電チャックは真空環境でも使用でき、面で保持できるため、薄い基板への負担を抑えやすい方式です。

保持方式	主な固定原理	特徴	代表的な用途
静電チャック	静電引力	真空中で面保持しやすい	エッチング、成膜、イオン注入
真空チャック	圧力差	構造が比較的簡単	検査、研削、搬送
メカニカルクランプ	機械的な押さえ	外周の固定に向く	一部の熱処理、搬送工程

静電吸着の原理と電極構造

続いては静電吸着の原理と電極構造を確認していきます。

クーロン力による吸着

静電チャックの基本は、正負の電荷が引き合う性質です。

電極に電圧を加えると、絶縁層を介してウェハー表面に電荷の偏りが生じ、両者の間に吸着力が働きます。

この考え方はクーロン力として説明されます。

実際の吸着力は、印加電圧だけで決まるわけではありません。

電極面積、絶縁層の厚み、誘電率、ウェハーとの微小な隙間、表面状態などが複合的に影響します。

表面に付着したパーティクルや反りも、接触状態を変える要因です。

このため、静電チャックの設計では電気特性だけでなく、表面粗さや洗浄性まで検討されます。

ジョンソンラーベック力による吸着

半導体製造用の静電チャックでは、クーロン力に加えてジョンソンラーベック力が利用されることがあります。

これは、わずかに電気を通す誘電体を用い、電荷が界面付近へ移動することで強い吸着力を得る考え方です。

セラミック材料の抵抗値を適切な範囲に調整することで、比較的低い電圧でも大きな保持力を得やすくなります。

高い吸着力が必要なプラズマ処理では、ジョンソンラーベック型が採用される場面があります。

ただし、電荷が残りやすい条件では、電圧を切った後もウェハーがすぐ離れない残留吸着が発生することがあります。

脱着性との両立が、材料選定と電源制御における重要な検討項目です。

単極型と双極型の電極配置

電極構造は、単極型と双極型に大きく分けられます。

単極型は一つの電極を使い、対象物側や接地側との電位差を利用する構成です。

双極型は、チャック面内に正極と負極の電極を配置し、隣り合う電極間で静電吸着を発生させます。

真空中で絶縁性の高いウェハーを扱う場合には、双極型が使われることもあります。

電極パターンには同心円状、櫛形、分割型などがあり、ウェハー径や必要な面内均一性に合わせて設計されます。

分割電極を採用すると、領域ごとに保持状態を調整する設計も可能になります。

電極構造	特徴	適した検討条件
単極型	構成が比較的簡潔	接地条件や導電性を確保しやすい対象物
双極型	チャック面内で電位差を形成	絶縁性基板や真空環境での安定保持
分割電極型	領域別の制御が可能	温度分布や反りへの対応が必要な工程

静電チャックの種類と材料特性

続いては静電チャックの種類と材料特性を確認していきます。

クーロン型静電チャック

クーロン型は、電気抵抗が高い絶縁材料を介して静電吸着を発生させる方式です。

電荷移動が比較的少ないため、電源を切った後の残留吸着を抑えやすい傾向があります。

一方で、十分な保持力を得るために比較的高い電圧が必要になることがあります。

絶縁層の品質や厚みが吸着性能へ直結するため、材料の均一性が重要です。

高純度アルミナなどのセラミックは、耐熱性、耐プラズマ性、機械的強度のバランスを取りやすい材料として知られています。

脱着の確実性を重視する工程では、クーロン型の特性が評価されることがあります。

ジョンソンラーベック型静電チャック

ジョンソンラーベック型は、適度な導電性を持つ誘電体を用いることで、強い吸着力を得やすい方式です。

プラズマエッチングのように、ウェハーへ高い密着性が求められる工程で利用されます。

背面ヘリウムの漏れを抑え、熱伝導を安定させるには、ウェハーとチャック面の密着状態が重要です。

この方式はその要求に対応しやすい反面、残留電荷への配慮が欠かせません。

印加電圧の停止方法、逆電圧の付与、放電時間の設定などを組み合わせて、安定した脱着を実現します。

セラミック材料と表面処理

静電チャックの材料には、アルミナ、窒化アルミニウム、イットリアを含む耐プラズマ材料などが用いられます。

アルミナは絶縁性と耐久性に優れ、広く使われる代表的なセラミックです。

窒化アルミニウムは熱伝導率が高く、温度制御の応答性を重視する用途で検討されます。

表面には微細な凹凸やガス溝が形成されることがあります。

これはウェハーとの接触を安定させるだけでなく、背面ガスを均一に広げる目的もあります。

ただし粗さが過大になると、パーティクルの発生や局所的な接触不良につながるおそれがあります。

表面設計は吸着力、熱伝達、清浄性、ウェハー損傷のすべてに関係する要素です。

温度制御と背面ヘリウムの機能

続いては温度制御と背面ヘリウムの機能を確認していきます。

ヒーター内蔵構造

多くの静電チャックには、内部ヒーターが組み込まれています。

これによりウェハーを所定温度まで加熱し、成膜反応やエッチング反応を安定させます。

ヒーターは一枚の大きな発熱体ではなく、複数のゾーンへ分けて制御される場合があります。

中心部と外周部では放熱条件が異なるため、ゾーン制御によって面内の温度差を抑える狙いがあります。

高温プロセスでは、材料の熱膨張差も無視できません。

チャック、電極、ヒーター、絶縁層が繰り返し加熱冷却されるため、耐熱サイクル性が必要です。

背面ヘリウムによる熱伝達

ウェハーと静電チャックは一見密着していても、微視的には完全な接触面ではありません。

その小さな隙間にヘリウムガスを供給すると、熱の移動が促されます。

ヘリウムは熱伝導性に優れ、真空環境でもウェハー背面の熱をチャック側へ伝える補助として利用されます。

背面ガスの圧力が低すぎると熱伝達が不足し、高すぎるとガス漏れや保持状態への影響が課題になります。

ガス溝の形状、シール性、ウェハーの平坦度を含めた最適化が必要です。

冷却性能と面内温度均一性

エッチングやプラズマ処理では、イオンやラジカルの反応によってウェハー温度が変化します。

温度が想定より上がると、レジストの耐性、エッチング選択比、側壁形状などに影響する可能性があります。

静電チャックは冷却系と組み合わされ、ウェハーの熱を効率よく逃がします。

ここで重要なのが面内温度均一性です。

中央だけが冷えすぎたり、外周だけが高温になったりすると、同じ一枚のウェハー内でデバイス特性にばらつきが生じます。

静電チャックの温度性能は、保持性能と同じくらい歩留まりに関わる項目です。

管理項目	不足または異常時の影響	主な確認対象
吸着力	位置ずれ、背面ガス漏れ	電圧、電極、表面状態
温度均一性	加工ばらつき、膜質変動	ヒーターゾーン、冷却流路
背面ガス圧	熱伝達低下、リーク	ガス溝、シール、ウェハー平坦度

半導体製造における用途と選定項目

続いては半導体製造における用途と選定項目を確認していきます。

エッチング工程での利用

静電チャックが広く使われる代表例は、ドライエッチング工程です。

プラズマを用いて薄膜を選択的に加工する工程では、ウェハーの位置、温度、背面ガスの状態を安定させる必要があります。

とくに微細配線や高アスペクト比のパターン加工では、わずかな条件変動が加工形状に影響します。

静電チャックはウェハーを固定しながら、プロセスに必要な熱環境を整えます。

耐プラズマ性の不足は表面劣化やパーティクル発生につながるため、チャック材料とコーティングの選定も重要です。

成膜とイオン注入での利用

CVDやPVDなどの成膜工程でも、静電チャックは基板の温度管理と位置決めに活用されます。

膜厚の均一性や結晶性は、基板温度やプラズマ状態の影響を受けます。

安定したチャッキングにより、基板と装置の位置関係を維持しやすくなります。

イオン注入では、ウェハーが帯電する条件や熱負荷に配慮する必要があります。

チャック電極とプロセス条件の相互作用を確認し、不要な帯電や異常放電を防ぐ設計が求められます。

用途ごとに必要な電圧、温度範囲、耐薬品性、耐プラズマ性は異なります。

選定時に確認したい仕様

静電チャックを選定する際は、まず対象となるウェハーや基板のサイズ、材質、厚みを整理します。

シリコンウェハーだけでなく、サファイア、ガラス、SiC、GaNなどでは、導電性や熱特性が異なります。

次に、必要な保持力と使用温度範囲を確認します。

さらに真空度、プラズマの有無、薬液への曝露、背面ガスの使用条件、求めるパーティクル管理水準も選定材料です。

装置の稼働率を考えるなら、清掃方法や交換作業のしやすさも見逃せません。

表面の消耗や汚染が性能低下につながるため、保守計画まで含めて比較するとよいでしょう。

脱着方法とトラブル対策

続いては脱着方法とトラブル対策を確認していきます。

電圧遮断と残留電荷への対応

静電チャックは電圧を切れば必ず瞬時に外れるとは限りません。

絶縁層やウェハー表面に残った電荷、温度、プラズマ処理による帯電などが、残留吸着の原因になります。

そのため、電源を単純にオフにするだけでなく、逆極性の電圧を短時間加えるデチャック制御が使われることがあります。

逆電圧により残留電荷を打ち消し、ウェハーが安全に搬出できる状態へ近づけます。

脱着条件は、吸着時の電圧値と同じくらい慎重に設定すべき管理項目です。

吸着不良と背面ガス漏れ

吸着不良では、ウェハーが十分に密着せず、背面ヘリウムが漏れることがあります。

原因としては、チャック表面のパーティクル、ウェハーの反り、表面の傷、電圧不足、絶縁層の劣化などが考えられます。

背面ガス漏れが起きると、温度制御が乱れ、加工レートや膜質のばらつきにつながる場合があります。

まずは表面の清浄度と平坦度を確認し、次に電圧波形、リーク量、温度ログを確認すると切り分けしやすくなります。

消耗品の交換時期を把握するために、吸着力やリーク量の定期測定を行う運用も有効です。

パーティクルと表面損傷の予防

静電チャックの表面はウェハーと直接向き合うため、パーティクル管理が欠かせません。

表面に異物がある状態でチャッキングすると、局所的な接触圧や熱抵抗の変化が生じます。

異物が硬い場合には、ウェハー背面へ傷を付ける可能性もあります。

清掃では、チャック材料や表面処理を傷めない方法を選ぶ必要があります。

過度な研磨や不適切な薬液は、表面粗さや絶縁特性を変化させるおそれがあります。

異常が発生してから対処するだけでなく、清掃履歴と性能データを結び付ける予防保全が重要です。

静電チャックの仕組みと用途のまとめ

静電チャックは、電極に印加した電圧による静電吸着で、半導体ウェハーや各種基板を固定する装置です。

真空環境でも面で安定保持しやすく、エッチング、成膜、イオン注入などの製造工程で広く利用されています。

方式にはクーロン型とジョンソンラーベック型があり、保持力、残留吸着、必要電圧、対象物の材質を踏まえて選定します。

また、ヒーターや背面ヘリウムと組み合わせることで、ウェハー温度の均一化と熱伝達の改善にも貢献します。

静電チャックを適切に運用するには、吸着、温度、背面ガス、脱着、清浄性を個別ではなく一体の条件として管理することが大切です。

吸着不良や残留吸着を防ぐためには、電圧条件だけでなく、表面状態、ウェハーの反り、材料劣化、保守履歴まで確認しましょう。

静電チャックの原理と用途を理解しておくことで、半導体製造における品質改善や装置トラブルの予防につなげやすくなります。
