ナノ秒レーザーとは？仕組みと用途も解説！（パルスレーザー：ナノ秒パルス：レーザー加工：科学技術：応用など）

ナノ秒レーザーは、非常に短い時間に強い光エネルギーを集めて照射できるレーザーです。

加工、計測、医療、研究開発などで使われており、微細な対象に働きかける技術として注目されています。

ただし、短いパルスを出す仕組みや、連続発振レーザーとの違いが分かりにくいと感じる方も多いでしょう。

この記事では、ナノ秒パルスの基本原理、加工時に起こる現象、代表的な用途を順に整理します。

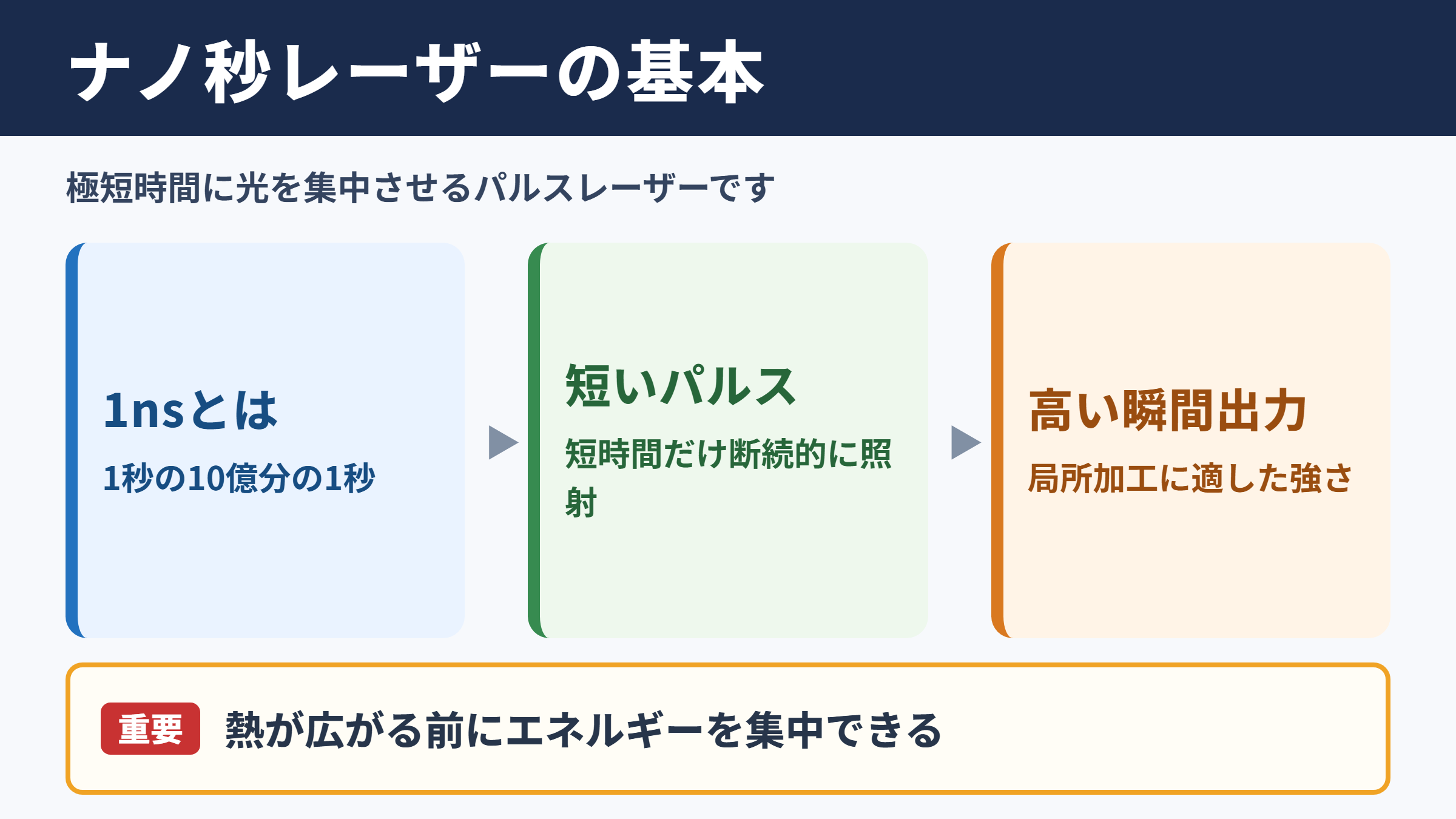

ナノ秒レーザーの意味と特徴

それではまず、ナノ秒レーザーの意味と特徴について解説していきます。

ナノ秒という時間単位

ナノ秒は、1秒の10億分の1に当たる時間単位です。

英語のnanosecondを略してnsと表記し、1nsは0.000000001秒となります。

人の感覚では捉えられないほど短い時間ですが、レーザー技術ではこの短時間に光を放出することが重要です。

照射時間を短くすると、対象物へ与える熱が周囲へ広がる前にエネルギーを集中させやすくなります。

そのため、表面のマーキング、薄膜の除去、金属や樹脂の加工などで活用されます。

ナノ秒レーザーは、短時間の高出力照射を実現するパルスレーザーの代表例です。

パルスレーザーと連続発振の違い

レーザーには、光を連続して出し続ける連続発振と、一定の間隔で短く発光するパルス発振があります。

ナノ秒レーザーは後者に分類され、エネルギーをいったん蓄えてから短時間で放出する点が特徴です。

平均出力が同じでも、短い時間にエネルギーを放出すれば、瞬間的な出力は大きくなります。

この瞬間的な強さはピーク出力と呼ばれ、材料の表面を変化させる力に深く関わります。

連続発振は切断や溶接のように熱を継続的に加える用途に向き、ナノ秒パルスは局所的な加工に適しています。

比較項目	ナノ秒レーザー	連続発振レーザー
光の出し方	短い時間で断続的に照射	継続して照射
特徴	高いピーク出力を得やすい	安定した熱入力を与えやすい
主な用途	刻印、除去、微細加工	溶接、切断、加熱
熱の影響	条件により抑えやすい	周辺へ伝わりやすい

ナノ秒レーザーの結論となる利点

ナノ秒レーザーの大きな利点は、幅広い材料に対応しながら、比較的高い生産性を狙えることです。

金属、セラミック、ガラス、樹脂、塗膜などは、それぞれ光の吸収特性が異なります。

波長、パルス幅、繰り返し周波数、集光径を調整することで、対象に合った加工条件を探れます。

一方で、熱影響が完全になくなるわけではありません。

加工品質は材料と条件の組み合わせで大きく変わるため、試験加工による確認が欠かせません。

ナノ秒パルスを発生させる仕組み

続いては、ナノ秒パルスを発生させる仕組みを確認していきます。

励起と光増幅の流れ

レーザー装置では、まずレーザー媒質に外部からエネルギーを与えます。

この操作は励起と呼ばれ、半導体レーザーやフラッシュランプなどが光源として使われます。

励起された媒質の内部では、光が往復しながら増幅されます。

共振器と呼ばれる光学構造を通ることで、波長や進行方向がそろったレーザー光が形成されます。

ナノ秒レーザーでは、その光を長時間そのまま出すのではなく、短時間にまとめて取り出す制御が行われます。

光をためて一気に放出する考え方が、高いピーク出力を生む基礎です。

Qスイッチによる短パルス化

ナノ秒パルスの発生には、Qスイッチという方式がよく利用されます。

Qは共振器内で光を保つ能力に関係する指標で、これを意図的に切り替えて発振のタイミングを制御します。

低い状態ではレーザー発振を抑えながら励起エネルギーを蓄積し、高い状態へ切り替えた瞬間に光を放出します。

この操作によって、数ナノ秒から数百ナノ秒程度の短いパルスを作れます。

Qスイッチには、電気的に制御する方式と、光学材料の性質を利用する方式があります。

要求されるパルスの安定性、加工速度、装置構成に応じて選択されます。

波長とビーム品質の重要性

加工結果を左右する要素は、パルス幅だけではありません。

代表的な波長には1064nm、532nm、355nmがあり、材料ごとに吸収されやすい領域が異なります。

赤外域の1064nmは金属加工で広く使われ、緑色の532nmや紫外域の355nmは微細加工や樹脂加工で選ばれることがあります。

また、ビーム品質が高いレーザーは小さなスポットに集光しやすく、細い線や小さな文字の加工に有利です。

波長、パルス幅、スポット径を一体で考えることが、適切なレーザー選定につながります。

レーザー加工で起こる材料変化

続いては、レーザー加工で起こる材料変化を確認していきます。

吸収から除去までの過程

レーザー光が材料に当たると、光の一部が吸収され、熱や電子のエネルギーへ変換されます。

エネルギー密度が十分に高くなると、材料は溶融、蒸発、あるいはプラズマ化します。

この現象を利用して、表面を削るアブレーション、塗膜をはがすクリーニング、文字を刻むマーキングが行われます。

加工後に生じる蒸気や微粒子は加工屑として残るため、集塵やエアブローの設計も品質に影響します。

熱影響層と加工条件

ナノ秒レーザーでは、材料の表面だけでなく、周辺にも熱が広がる場合があります。

この熱によって組織や色、硬さが変化する領域を熱影響層と呼びます。

パルスエネルギーが過大であれば、バリ、クラック、変色、再付着物が増えることがあります。

反対にエネルギーが不足すると、除去量が足りず、加工ムラにつながるでしょう。

調整項目	高くした場合の傾向	注意点
パルスエネルギー	除去力が上がる	損傷や飛散物が増える場合がある
繰り返し周波数	加工速度を上げやすい	熱の蓄積に注意が必要
走査速度	単位面積の照射量が減る	薄すぎる加工になることがある
焦点位置	スポット径が変化する	深さと幅の両方を確認する

走査加工と重ね打ち

実際のレーザー加工では、ガルバノスキャナなどでビームを高速に動かし、線や面を描きます。

隣り合う走査線を適度に重ねることで、加工面の均一性を高められます。

重ね打ちの回数を増やせば深さを得やすくなりますが、熱の蓄積も増えます。

加工深さだけでなく、表面粗さや周辺の変色まで確認することが重要です。

材料ロットや表面処理の違いでも結果が変わるため、現場では条件表の継続的な更新が役立ちます。

ナノ秒レーザーの主な用途

続いては、ナノ秒レーザーの主な用途を確認していきます。

金属への刻印と表面処理

金属部品へのシリアル番号、ロゴ、二次元コードの刻印は、ナノ秒レーザーの代表的な用途です。

インクを使わずに情報を残せるため、耐摩耗性や耐薬品性が求められる製品に適しています。

ステンレス鋼、アルミニウム、チタン、銅合金などでは、波長や出力条件を変えながら見やすいコントラストを作ります。

表面の酸化状態を変化させて発色させる加工もあり、深く掘らずに識別性を持たせる方法として使われます。

トレーサビリティを支える恒久的な刻印として、製造現場での重要性が高まっています。

樹脂やフィルムの加工

樹脂製品では、表面の印字、ゲート痕の処理、薄膜の選択除去などに利用されます。

フィルムやフレキシブル基板では、必要な層だけを取り除く加工が求められる場合があります。

材料は熱で変形しやすいため、照射条件の設定には特に注意が必要です。

短パルスであっても、同じ場所への繰り返し照射が多すぎれば、周辺が溶けたり変色したりします。

電池と半導体の製造工程

電池分野では、電極材の加工、絶縁層の除去、溶接前処理などでレーザー技術が使われます。

半導体や電子部品の分野では、薄膜加工、マーキング、デパネル、表面クリーニングが代表的です。

小型化が進むほど、加工位置の精度と異物管理が重要になります。

ナノ秒レーザーは装置の自動化と組み合わせやすく、検査カメラや位置決めシステムと連携して使われます。

レーザー加工は単独の工程ではなく、検査や搬送を含む生産システムの一部として設計されます。

科学技術と研究開発における応用

続いては、科学技術と研究開発における応用を確認していきます。

分光と時間分解計測

短いレーザーパルスは、物質が光を受けた直後にどのように変化するかを観察する研究にも使われます。

試料へパルス光を当て、発生した光や吸収の変化を検出することで、反応過程を調べます。

ナノ秒領域では、比較的ゆっくり見える発光現象や化学反応、熱緩和の観測に役立ちます。

より短いピコ秒やフェムト秒の領域と比べると、ナノ秒レーザーは装置構成や用途の幅で選ばれることがあります。

ライダーと距離測定

レーザーパルスを対象物へ送り、戻ってくるまでの時間を測れば距離を求められます。

この考え方は飛行時間測定と呼ばれ、測距、地形計測、環境観測などで利用されます。

パルス幅が短いほど、時間差を区別しやすくなり、距離分解能の向上につながります。

ただし実際には、受光器の応答速度、大気の状態、対象物の反射率なども測定精度に関係します。

医療とバイオ分野への展開

医療や生命科学の領域でも、レーザーは計測、分析、装置開発に用いられます。

たとえば試料の蛍光観察、光音響計測、細胞や組織に関する研究などでは、短パルス光の特性が活用されます。

医療用途では安全性と規制への対応が不可欠であり、研究用途の条件をそのまま適用できるわけではありません。

使用波長、照射量、保護具、装置のインターロックなどを総合的に管理する必要があります。

レーザー安全管理は、応用技術と同じほど重要な基盤です。

導入時に確認したい選定項目

続いては、導入時に確認したい選定項目を確認していきます。

材料と加工目的の整理

装置を選ぶ前に、何をどのように加工したいのかを具体化することが大切です。

対象材料の種類、厚み、表面状態、必要な加工深さ、許容できる変色やバリの範囲を整理します。

文字刻印が目的なのか、絶縁膜の除去が目的なのか、穴あけが目的なのかで、求める仕様は変わります。

加工サンプルを用意し、量産時に近い状態でテストすることが実用的です。

レーザー仕様と周辺設備

確認したいレーザー仕様には、平均出力、パルスエネルギー、パルス幅、繰り返し周波数、波長があります。

さらに、ビーム径、集光レンズ、走査範囲、加工ヘッドの位置決め精度も検討対象です。

加工時に発生するヒュームや粉塵への対策として、集塵機や排気設備も必要になります。

加工機本体だけでなく、安全設備と集塵設備を含めた導入計画を立てましょう。

安全対策と運用管理

レーザーは目や皮膚に危険を及ぼす可能性があるため、保護対策が必須です。

レーザー安全規格に合った筐体、インターロック、保護めがね、警告表示を整える必要があります。

加工条件の変更を誰が行うか、異常時にどう停止するか、点検をどの頻度で実施するかも決めておくと安心です。

導入後の品質を安定させるには、加工条件と検査結果を記録し、変動の原因を追える状態にしておくことが有効です。

ナノ秒レーザーのまとめ

ナノ秒レーザーは、ナノ秒という極めて短い時間だけ光を照射するパルスレーザーです。

Qスイッチなどの技術によって高いピーク出力を得やすく、刻印、表面処理、薄膜除去、電子部品加工、科学計測などに応用されています。

特に、短時間にエネルギーを集中できる特性は、局所加工や高速処理に役立ちます。

一方で、熱影響、加工屑、材料ごとの吸収特性、安全対策まで考慮しなければ、期待した品質にはつながりません。

ナノ秒パルスの仕組みを理解したうえで、材料、波長、出力、走査条件を検証することが、レーザー加工を活かす近道となるでしょう。
