難燃性グレードとは？評価基準や分類の考え方を解説（難燃グレード：試験方法：樹脂：成形材料など）

難燃性グレードは、樹脂や成形材料を選定する際に欠かせない評価項目です。

電気製品の筐体、自動車部品、建材、産業機器などでは、火が付いた場合に燃え広がりにくいことが安全性と信頼性を大きく左右します。

ただし、難燃という言葉だけでは、どの程度の性能を持つ材料なのか判断できません。

UL規格の等級、試験片の厚み、添加剤、用途別の法規制まで確認して、初めて適切な材料選びにつながります。

この記事では、難燃性グレードの意味と評価基準を整理し、樹脂成形材料を扱う方が実務で確認したいポイントを詳しく解説します。

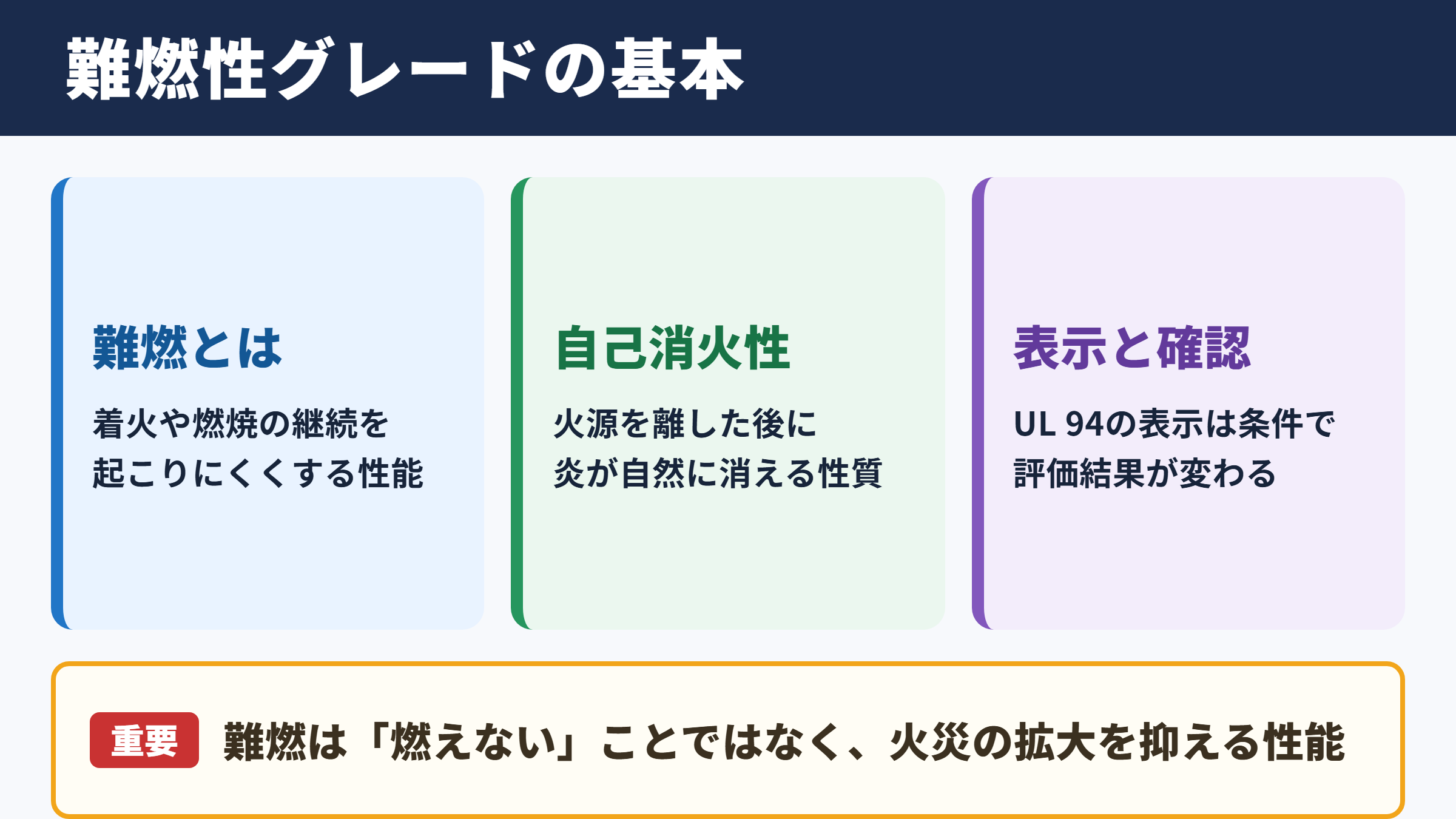

難燃性グレードの基本

それではまず難燃性グレードの基本について解説していきます。

難燃性グレードが示す性能

難燃性グレードとは、材料が炎にさらされたときに、着火しにくいこと、燃焼が続きにくいこと、燃焼後に自己消火しやすいことなどを評価した区分です。

重要なのは、難燃性が不燃性と同じ意味ではない点です。

多くの難燃樹脂は火を近づければ燃える可能性がありますが、炎を取り除いた後に短時間で消火する、燃焼時の滴下物が周囲へ着火しにくいといった特性を持ちます。

難燃は燃えないことではなく、火災の拡大を抑える性能として理解することが大切です。

材料データシートでは、UL 94のV-0、V-1、V-2、HBなどが代表的な表示として使われます。

ただし、この表記だけで製品全体の安全性が保証されるわけではありません。

試験した厚みや色、充填材の種類、成形条件によって評価結果が変わることもあります。

難燃と不燃と自己消火性の違い

不燃材料は、一定の試験条件で燃焼しない、または燃焼に寄与しにくい材料を指します。

一方の難燃材料は、燃焼を遅らせたり、炎が広がることを抑えたりする材料です。

自己消火性は、火源を離した後に炎が自然に消える性質を示します。

このため、自己消火性がある材料でも、熱源が継続して加われば燃焼する場合があります。

たとえば電源周辺の部品では、短絡による局所的な発熱を想定する必要があります。

建築設備のカバーでは、外部火炎による延焼や避難時の煙も問題になるでしょう。

同じ難燃樹脂でも、使用環境によって求められる性能は異なります。

難燃性が求められる成形材料

難燃グレードは、ABS、PC、PC ABS、PBT、PET、PA、PPS、PPO、エポキシ樹脂など、幅広い樹脂材料で設定されています。

特に家電製品、OA機器、通信機器、配電盤、コネクタ、電池周辺部品では、難燃性能が採用条件になるケースが少なくありません。

ガラス繊維入りの強化樹脂では、剛性や耐熱性を高めながら難燃性能を付与したグレードもあります。

反面、難燃剤の配合によって流動性、衝撃強度、外観、耐トラッキング性、リサイクル性が変化することがあります。

難燃性だけで材料を決めず、成形性と機械特性を合わせて比較する視点が欠かせません。

UL規格による難燃分類

続いてはUL規格による難燃分類を確認していきます。

UL 94の位置付け

UL 94は、プラスチック材料の燃焼性を評価する代表的な規格です。

米国のUL Solutionsが定めた試験方法として広く知られ、日本の製造業でも樹脂材料の選定資料に多く掲載されています。

UL 94では、試験片を水平または垂直に保持し、所定の炎を接触させた後の燃焼状態を確認します。

一般にV-0、V-1、V-2は垂直燃焼試験の等級であり、HBは水平燃焼試験の等級です。

V-0が常に最適とは限らず、用途に必要な条件を満たすかが判断の中心になります。

分類	主な試験姿勢	評価の考え方	用途検討時の見方
V-0	垂直	消炎時間が短く、燃焼滴下物による着火を抑える	高い難燃性が必要な電気電子部品で検討されやすい
V-1	垂直	V-0より消炎時間の条件が緩やか	部品条件と安全規格を照合して採用する
V-2	垂直	一定の自己消火性を持つが、滴下物による着火が認められる	下方に可燃物がある設計では注意が必要
HB	水平	水平燃焼速度で評価する基本的な区分	垂直燃焼等級が必要な用途には不足する場合がある
5VA	垂直	より厳しい火炎条件で穴あきなどを評価する	高い耐火炎性を要する大型部品などで確認する
5VB	垂直	5VAと同条件だが、試験片の穴あきを許容する	形状と肉厚を含めた設計評価が必要

V-0とV-1とV-2の比較

V等級では、試験片に炎を複数回当てた後の残炎時間や残じん時間を確認します。

V-0は消炎時間に関する要求が厳しく、燃焼中に落下した粒子が下部の綿を着火させないことも求められます。

V-1は自己消火性を持つものの、V-0よりも残炎時間の許容範囲が広い区分です。

V-2では燃焼滴下物による綿の着火が許容されるため、製品の配置や周辺材料まで考慮する必要があります。

例えば基板近くに使うカバーでは、溶融滴下物が配線や断熱材に接触する可能性を検討します。

材料単体がV-2であっても、製品構造によっては十分な安全性を確保できる場合があります。

反対に、V-0材料を使っていても、薄肉化や開口部の増加によって製品評価で課題が出ることもあります。

HBと5VAと5VBの特徴

HBはHorizontal Burningの略で、試験片を水平に保持して燃焼速度を評価する区分です。

一般にV等級よりも基本的な燃焼性評価として扱われ、より厳しい難燃性能を必要とする電気製品にはV等級が求められる傾向があります。

5VAと5VBは、UL 94の中でも強い火炎を用いる試験に関連する等級です。

5VAでは、試験片に穴があかないことも評価対象になります。

大きな筐体や肉厚部品では、炎に長くさらされた場合の形状保持性が重要になるため、5V分類を確認する意義があります。

材料表の難燃等級は、必ず試験方法と試験片厚みをセットで読むことが基本です。

試験方法と評価条件

続いては試験方法と評価条件について確認していきます。

試験片の厚みと認定値

難燃性グレードの確認で見落とされやすいのが、試験片の厚みです。

同じ樹脂でも、厚肉の試験片ではV-0を取得していて、薄肉の試験片ではV-1やV-2になることがあります。

材料メーカーのデータシートには、V-0 at 1.5 mmのように、認定された厚みが記載されます。

この場合、1.5 mm以上でV-0相当の認定条件を満たしていても、0.8 mmの製品にそのまま適用できるとは限りません。

リブ先端、ボス周辺、ヒンジ部、ゲート近傍などは、設計肉厚と実際の成形肉厚が異なる場合があります。

CAD上の代表肉厚だけでなく、実製品で最も薄くなる箇所を確認することが重要でしょう。

垂直燃焼試験の観察項目

垂直燃焼試験では、炎を当てた後にどれくらい炎が残るか、赤熱が続くか、燃えた材料が滴下するかといった点を観察します。

評価の際には、複数の試験片を用い、個々の燃焼時間だけでなく合計時間も確認します。

一部の試験片だけが長く燃え続ける場合でも、規定を超えれば等級に影響します。

燃焼中の変形も実務では見逃せません。

成形品が大きく変形して炎源へ近づけば、材料単体の試験とは異なる燃え方になる可能性があります。

規格試験の合格と実使用環境での安全性は、同じ意味ではありません。

製品認証や顧客仕様では、部品状態での燃焼試験、グローワイヤー試験、針炎試験などを追加で求められることがあります。

発煙性と有害性の検討

火災時のリスクは、炎の大きさだけでは測れません。

視界を妨げる煙、腐食性ガス、刺激性ガスの発生も、避難や設備保全に影響します。

ハロゲン系難燃剤を用いる材料では、高い難燃性能を得やすい一方で、燃焼時のガスや環境対応を重視して非ハロゲン化が検討されることがあります。

ただし、非ハロゲン系であれば一律に安全性が高いとは言い切れません。

リン系、無機系、シリコーン系などでは、樹脂との相性、発煙性、電気特性、加工時の安定性を個別に評価する必要があります。

樹脂別の難燃グレード

続いては樹脂別の難燃グレードを確認していきます。

PCとPC ABSの難燃特性

ポリカーボネートは、耐衝撃性や耐熱性に優れ、電気電子分野で広く使われるエンジニアリングプラスチックです。

PCは比較的難燃性を持ちやすい樹脂として知られ、難燃剤を追加しなくても一定の評価を得るグレードがあります。

PC ABSは、PCの耐熱性とABSの成形性を組み合わせた材料で、OA機器や家電筐体に採用されます。

難燃PC ABSでは、薄肉流動性、耐衝撃性、外観性、低温特性のバランスが重要になります。

再生材を含むグレードでは、ロット差や色調、認定条件への影響も確認したいところです。

PC系材料では、難燃等級だけでなく耐衝撃性と成形時の外観品質も選定の重要項目です。

PBTとPAの難燃特性

PBTは、寸法安定性、電気特性、耐熱性に優れ、コネクタ、リレー、端子台などで使用されます。

ガラス繊維を配合した難燃PBTは剛性を高めやすく、精密な電装部品に向く一方で、反りや異方性への対策が必要です。

ポリアミドは、機械強度や耐摩耗性に優れますが、吸湿によって寸法や電気特性が変わることがあります。

難燃PAを使う場合には、吸湿後の特性、リフローはんだ工程の熱履歴、耐トラッキング性まで確認すると安心です。

樹脂種類	主な強み	難燃設計での確認点	代表的な用途
PC	耐衝撃性と耐熱性	肉厚、透明性、応力割れ	カバー、操作部、筐体
PC ABS	成形性と外観性	薄肉流動性、衝撃特性、塗装性	家電筐体、OA機器部品
PBT	電気特性と寸法安定性	ガラス繊維配合、CTI、反り	コネクタ、端子台、リレー
PA	強度と耐摩耗性	吸湿、耐熱、熱老化	電装部品、機構部品
PPS	耐熱性と耐薬品性	脆さ、成形温度、充填材	高温環境の電装部品

PPSと高耐熱樹脂の活用

PPSやLCPなどの高耐熱樹脂は、高温環境で使用されるコネクタ、センサー部品、車載電装部品などで検討されます。

これらの材料は耐熱性や耐薬品性に優れる一方で、材料価格、金型摩耗、成形温度、ウェルド部の強度といった課題もあります。

難燃グレードを選ぶと、添加剤や充填材の影響で流動性が変わることがあります。

微細ピンを持つコネクタや薄肉筐体では、充填不足やバリの発生を事前に評価する必要があります。

成形材料選定の確認事項

続いては成形材料選定の確認事項を確認していきます。

製品仕様と安全規格の照合

まず確認したいのは、製品に適用される安全規格、顧客仕様、販売国や地域の要求です。

完成品に求められる規格によっては、材料のUL認定だけでなく、部品単位の試験結果や構造条件が必要になります。

絶縁距離、沿面距離、通電部との距離、周辺部品の可燃性も製品設計に影響します。

材料メーカーのカタログにV-0と表示されていても、製品の認証にそのまま使えるとは限りません。

完成品規格と材料規格を切り分けて確認することが、設計変更の手戻りを減らします。

顧客から特定のファイル番号や認定色の指定を受ける場合もあるため、購買部門や品質保証部門との情報共有が欠かせません。

添加剤と物性変化

樹脂を難燃化する方法には、ハロゲン系難燃剤、リン系難燃剤、金属水和物、窒素系難燃剤、難燃フィラーなどの活用があります。

添加剤の種類や配合量により、燃焼時の炭化層形成、ラジカル反応の抑制、吸熱反応などが起こり、燃焼の進行を抑えます。

一方で、難燃剤の添加は、衝撃強度低下、表面ブルーム、金型汚れ、耐候性変化、着色性低下につながる場合があります。

特に高外観部品では、色むら、シルバーストリーク、光沢変化を量産条件で確認する必要があります。

環境対応と調達の視点

近年は難燃性に加えて、RoHS、REACH、ハロゲンフリー要求、PFASに関する確認、再生材利用など、環境対応の項目が増えています。

顧客がハロゲンフリーを求める背景には、環境配慮だけでなく、燃焼時の腐食性ガスを抑えたいという意図が含まれることもあります。

ただし、ハロゲンフリーの定義や閾値は、顧客仕様によって異なる場合があります。

材料名だけで判断せず、含有化学物質調査票、SDS、メーカー証明書、最新の規制情報を確認する流れが必要です。

環境要求と難燃要求は別々に管理し、両方を満たす証跡をそろえることが調達上のポイントです。

難燃性グレードのまとめ

難燃性グレードとは、樹脂や成形材料が火炎にさらされた際に、燃焼の継続や延焼をどの程度抑えられるかを示す評価です。

UL 94のV-0、V-1、V-2、HB、5VA、5VBなどは代表的な分類ですが、等級の文字だけで性能を判断してはいけません。

試験片の厚み、色、充填材、認定条件、製品形状によって、実際の評価結果は変わります。

最小肉厚と必要な難燃等級を照合することは、材料選定の基本です。

さらに、PC、PBT、PA、PPSなどの樹脂ごとの耐熱性、成形性、強度、電気特性を比較し、用途に合ったグレードを選ぶ必要があります。

難燃剤の種類による物性変化、発煙性、環境規制、調達証明も、量産前に確認したい要素でしょう。

材料単体の認定と完成品の安全性は別の観点であるため、設計、品質、購買、成形現場が情報を共有することが大切です。

難燃グレードを正しく読み取り、使用条件に合う成形材料を選定することで、安全性と製品品質の両立につながります。
