鉄-ニッケル合金とは？種類や磁性・熱膨張率の特徴を解説（インバー：パーマロイ：組成：用途など）

鉄-ニッケル合金とは？種類や磁性・熱膨張率の特徴を解説（インバー：パーマロイ：組成：用途など）

鉄とニッケルを組み合わせた合金は、磁気特性や熱膨張率を調整しやすく、精密機器から電子部品まで幅広い分野で利用されています。

代表的な名称だけを覚えるのではなく、組成と性質のつながりを理解すると、材料選定や用途の違いもつかみやすくなるでしょう。

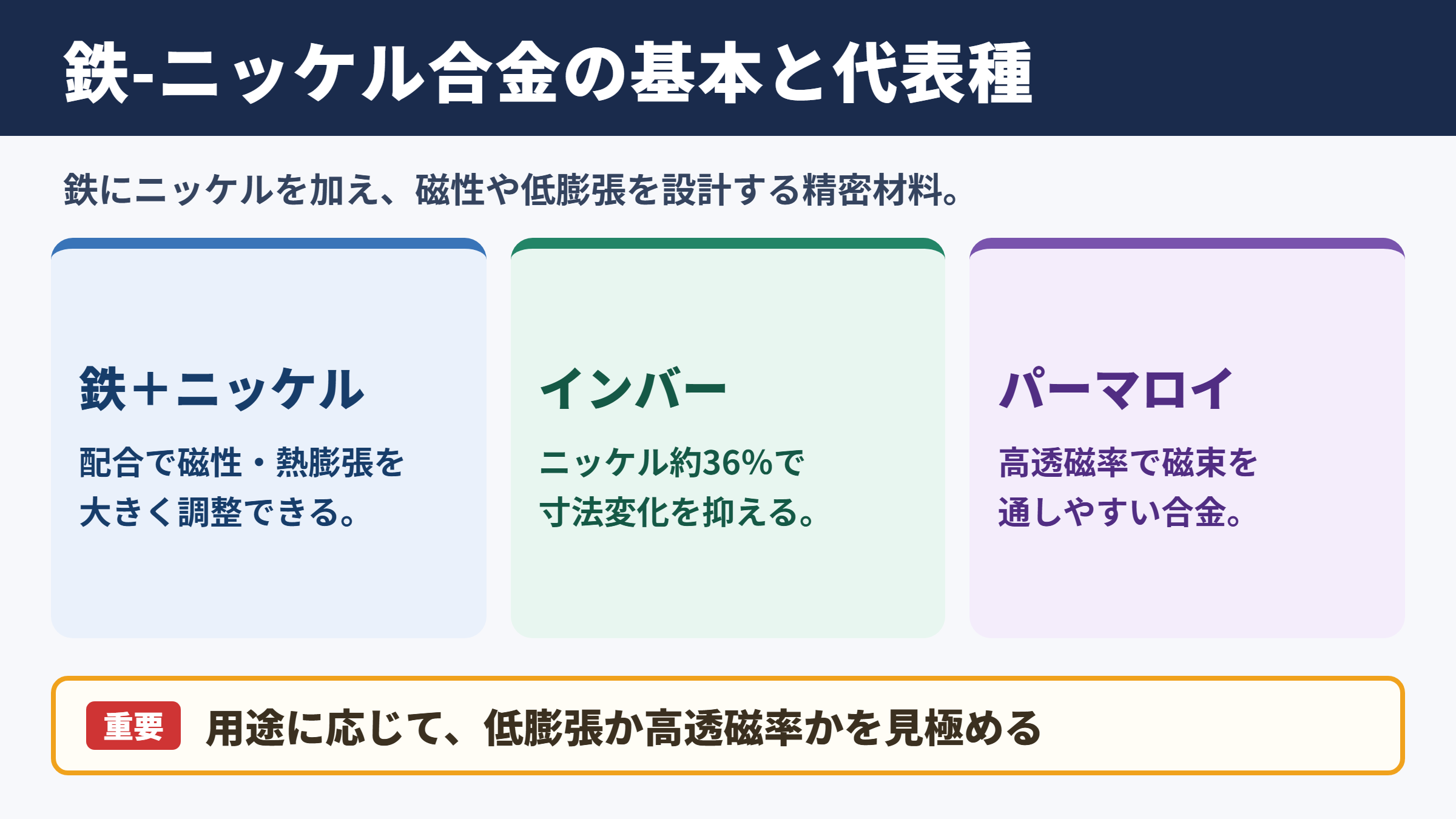

鉄-ニッケル合金の意味と代表的な種類

それではまず鉄-ニッケル合金の基本的な意味と、代表的な種類について解説していきます。

鉄とニッケルで構成される機能性合金

鉄-ニッケル合金は、主成分である鉄にニッケルを加えた合金の総称です。

鉄は比較的安価で機械的強度を持ちやすい金属であり、ニッケルは耐食性、靭性、磁性、熱膨張特性などに大きく影響します。

両者の配合割合を変えることで、単に強度を高めるだけではなく、磁気を通しやすくする性質や、温度変化による寸法変化を抑える性質を設計できます。

一般的な鋼材にもニッケルを含むものはありますが、鉄-ニッケル合金という言葉は、特に磁気特性または低膨張特性を活用する精密材料を指す場面で使われます。

素材の特徴はニッケル含有量だけで決まるものではありません。

コバルト、モリブデン、クロム、銅などの添加元素、熱処理条件、圧延方向、加工ひずみも、最終的な性能に影響を与えます。

インバーとパーマロイの位置づけ

鉄-ニッケル合金の代表例として知られているのが、インバーとパーマロイです。

インバーはニッケルをおよそ36パーセント含む合金で、常温付近における熱膨張率が非常に小さいことに特徴があります。

一方のパーマロイは、ニッケルを高い割合で含む軟磁性合金です。

磁束を通しやすく、弱い磁界にも反応しやすいため、磁気シールドや変圧器の磁心、各種センサーに利用されます。

インバーは寸法安定性、パーマロイは高透磁率を目的とする材料として理解すると、両者の違いを整理しやすくなります。

ただし、実用材料には多くのグレードがあり、名称が同じでもメーカーや規格によって成分範囲や保証特性が異なる場合があります。

用途別に見た主な合金の分類

鉄-ニッケル合金は、狙う機能によって低膨張合金、封着合金、軟磁性合金、耐熱合金などに分けて考えられます。

低膨張合金は精密計測機器や大型構造物の基準部材に向き、封着合金はガラスやセラミックスと熱膨張率を近づけるために使われます。

軟磁性合金は電磁気部品向けであり、磁化と消磁を繰り返す用途で力を発揮します。

種類	主な特徴	代表的な用途
インバー系合金	低い熱膨張率	精密測定器、金型、光学機器
スーパーインバー系合金	さらに低い熱膨張率	高精度計測、宇宙関連機器
パーマロイ系合金	高透磁率、低保磁力	磁気シールド、磁心、センサー
コバール系合金	ガラスに近い熱膨張特性	電子管、気密封止部品
ニッケル鋼	強度、靭性、低温特性	構造部材、機械部品

同じ鉄-ニッケル系でも、必要とされる性能はまったく異なります。

材料選定では、合金名から入るのではなく、寸法精度、磁気性能、使用温度、加工性という順番で条件を整理するとよいでしょう。

組成と結晶構造による特性変化

続いては鉄とニッケルの組成が特性に与える影響を確認していきます。

ニッケル含有量と相変態の関係

鉄は温度や添加元素によって結晶構造が変化する金属です。

ニッケルを加えると、面心立方格子のオーステナイト相が安定しやすくなり、鉄単体とは異なる熱的、磁気的な挙動を示します。

特に鉄とニッケルの割合が変わると、キュリー温度、飽和磁束密度、透磁率、熱膨張率などが連動して変化します。

そのため、わずかな成分差であっても、高精度用途では無視できません。

合金組成は材料の性能表そのものと考えると、成分管理の重要性が見えてきます。

熱処理がもたらす磁性への影響

鉄-ニッケル合金は、化学成分が同じでも熱処理によって性能が変わります。

冷間圧延や切削加工の後には内部ひずみが残り、磁壁の移動が妨げられることがあります。

この状態では透磁率が低下し、磁気損失が増える場合もあります。

そこで、真空中や水素雰囲気中で焼なましを行い、結晶粒の状態や内部応力を整える処理が実施されます。

パーマロイ系の材料では、熱処理条件が磁気特性を左右するため、部品加工後の焼なまし工程まで含めて設計する必要があります。

添加元素による性能調整

鉄-ニッケル合金には、目的に応じてコバルト、モリブデン、クロム、マンガン、シリコンなどが加えられます。

たとえばコバルトは低膨張特性の改善に寄与することがあり、スーパーインバー系合金に利用されます。

モリブデンはパーマロイ系合金の磁気特性を調整する目的で添加されることがあります。

クロムは耐食性や耐酸化性を高める方向に働きますが、磁気性能との兼ね合いを考える必要があります。

添加元素には単純な長所だけでなく、加工性、価格、溶接性、入手性への影響もあります。

要求性能が厳しいほど、材料メーカーの成分規格と実績値を確認する姿勢が欠かせません。

磁性と透磁率の特徴

続いては鉄-ニッケル合金が持つ磁性と、透磁率の特徴を確認していきます。

軟磁性材料としての基本性能

鉄-ニッケル合金のうちパーマロイ系は、軟磁性材料として広く知られています。

軟磁性とは、外部から磁界を加えたときに磁化されやすく、磁界を取り除いたときには磁気を残しにくい性質です。

この性質を持つ材料は、磁化と消磁を短時間で繰り返す電子機器に適しています。

評価では透磁率、保磁力、飽和磁束密度、鉄損などが重要になります。

透磁率が高い材料ほど磁束の通り道を作りやすいため、微小な磁界を取り扱う装置で役立ちます。

高透磁率が活用される場面

高透磁率のパーマロイは、外部磁界を遮る磁気シールドに利用されます。

精密計測器、医療機器、音響機器、通信機器などでは、地磁気や周辺機器からの磁気ノイズが誤差の原因になることがあります。

このような環境では、装置を高透磁率材料で囲むことで磁束をシールド側へ導き、内部への影響を抑えます。

ただし、シールド性能は素材だけで決まりません。

板厚、形状、継ぎ目、開口部、応力、周囲の磁界強度によって実効性能が変わります。

高性能な材料を使っても、曲げ加工や溶接でひずみが大きくなると、期待する透磁率が得られないことがあります。

飽和磁束密度と保磁力の見方

磁気材料を比較するときは、高透磁率という言葉だけで決めないことが重要です。

強い磁界を扱う用途では、飽和磁束密度も確認する必要があります。

飽和磁束密度は、材料がそれ以上ほとんど磁化できなくなる目安です。

また保磁力は、一度磁化された材料の磁気を打ち消すために必要な磁界の強さを示します。

保磁力が小さい材料は残留磁気を抑えやすく、微弱な信号を測定する部品に向いています。

評価項目	意味	重視される用途
初透磁率	弱い磁界での磁化しやすさ	微小信号用センサー
最大透磁率	特定磁界域での磁束の通しやすさ	磁気シールド、磁心
保磁力	消磁に必要な磁界の大きさ	低残留磁気が必要な部品
飽和磁束密度	磁化できる上限の目安	電力用磁心、電磁石
鉄損	交流磁化で生じるエネルギー損失	変圧器、リアクトル

求める磁界の強さと周波数帯を明確にし、必要な指標を絞り込むことが、適切な材料選定につながります。

熱膨張率とインバーの特性

続いては低熱膨張材料として重要なインバーの特性を確認していきます。

インバー効果と低膨張の仕組み

インバーは、鉄にニッケルを約36パーセント含有させた代表的な低膨張合金です。

一般的な金属は温度が上がると原子間距離が広がり、長さや体積が大きくなります。

しかしインバーでは、磁気的な作用に関係する体積変化が熱膨張と反対方向に働き、常温付近での寸法変化を小さくします。

この現象はインバー効果と呼ばれます。

温度変化に対して長さが変わりにくいことが、インバーを使う最大の理由です。

温度範囲ごとに異なる注意点

インバーはあらゆる温度で熱膨張率が小さいわけではありません。

低膨張特性が有効に働く温度域があり、使用温度が大きく外れる場合には、通常の金属と同じように膨張が目立つことがあります。

設計時には、室温での代表値だけでなく、実際の使用温度範囲における平均線膨張率を確認する必要があります。

また、熱サイクルを繰り返す装置では、接合する材料との膨張差も重要です。

インバー単体で寸法が安定していても、アルミニウム、樹脂、ガラス、ステンレス鋼などと組み合わせると、接合部に応力が集中する可能性があります。

スーパーインバーと関連低膨張合金

さらに小さな熱膨張率が必要な場合には、コバルトを添加したスーパーインバー系合金が検討されます。

高精度な光学装置、衛星搭載機器、精密ステージ、基準ゲージなど、わずかな寸法変化が性能に影響する分野で使用されます。

一方で、低膨張性能を追求した材料ほど、価格、調達性、加工条件への配慮が必要になる傾向があります。

溶接や切削による熱影響、残留応力、表面処理による変形も無視できません。

熱膨張率の低さと加工後の安定性は別の評価項目として扱うことが望ましいでしょう。

用途別の選び方と加工時の注意点

続いては用途に応じた鉄-ニッケル合金の選び方と、加工時の注意点を確認していきます。

精密機器と計測分野での用途

低膨張特性を生かすインバーは、精密測定器のフレーム、基準スケール、レーザー計測機器、光学ベンチなどに利用されます。

温度が変わっても基準となる長さが変化しにくいため、測定精度の安定化に貢献します。

大型設備では、位置決め装置や金型の基準部材として使われることもあります。

ただし、低膨張材料を採用するだけで高精度になるわけではありません。

設置場所の温度むら、熱源との距離、固定方法、部品形状も誤差の原因になります。

材料特性と熱設計を一体で考えることが、精密機器では特に重要です。

電子部品と気密封止での用途

鉄-ニッケル系の封着合金は、ガラスやセラミックスと接合する電子部品に利用されます。

代表例であるコバール系合金は、特定の硬質ガラスに近い熱膨張特性を持つように設計されています。

金属とガラスの膨張差が大きいと、冷却時に割れや剥離が起こりやすくなります。

そこで封着合金を用いることで、気密性と接合の信頼性を確保します。

真空管、センサーケース、光通信部品、電子管、半導体パッケージなどが主な活用分野です。

切削、曲げ、溶接における留意点

鉄-ニッケル合金は、一般構造用鋼と同じ感覚で加工すると、仕上がりや性能に差が出る場合があります。

ニッケルを多く含む材料は加工硬化しやすく、切削時に工具摩耗や発熱が増えることがあります。

加工条件は切削速度、送り量、工具材質、切削油を含めて調整することが必要です。

曲げ加工では、曲げ半径や圧延方向によって割れやばね戻りが変化します。

また、高透磁率材料では、曲げやプレス加工で生じるひずみが磁気性能を低下させるため、必要に応じて最終焼なましを検討します。

加工性と機能特性の両立が、鉄-ニッケル合金を扱う際の大きなポイントです。

鉄-ニッケル合金のまとめ

鉄-ニッケル合金は、鉄の強度や加工性を土台にしながら、ニッケルによって磁性、熱膨張率、耐食性、靭性などを細かく調整できる材料群です。

インバーは低熱膨張特性を生かして精密計測や光学分野に使われ、パーマロイは高透磁率を生かして磁気シールドや電子部品に使われます。

コバール系合金は、ガラスやセラミックスとの熱膨張率を近づける封着材料として重要です。

用途ごとに必要な性能指標が異なるため、合金名だけで材料を選ぶことはおすすめできません。

温度範囲、要求精度、磁界の強さ、加工方法、接合相手、熱処理条件を整理したうえで、成分表や技術資料を確認することが大切です。

鉄-ニッケル合金の特性を正しく理解すれば、寸法安定性と磁気性能が求められる製品において、より信頼性の高い材料選定につながるでしょう。
