ラムダセンサーとは？役割と仕組みも解説！（O2センサー：自動車：空燃比：故障診断：プローブなど）

ラムダセンサーは、自動車の排気ガスに含まれる酸素濃度を検知し、エンジンの燃焼状態を判断する重要な部品です。

O2センサーとも呼ばれ、燃費や排出ガス、エンジンの始動性などに深く関わります。

故障すると警告灯の点灯だけでなく、燃料消費量の悪化や加速時の違和感につながる場合もあります。

この記事では、ラムダセンサーの役割、仕組み、設置位置、故障診断の考え方まで、車のメンテナンスに役立つ知識としてわかりやすく紹介します。

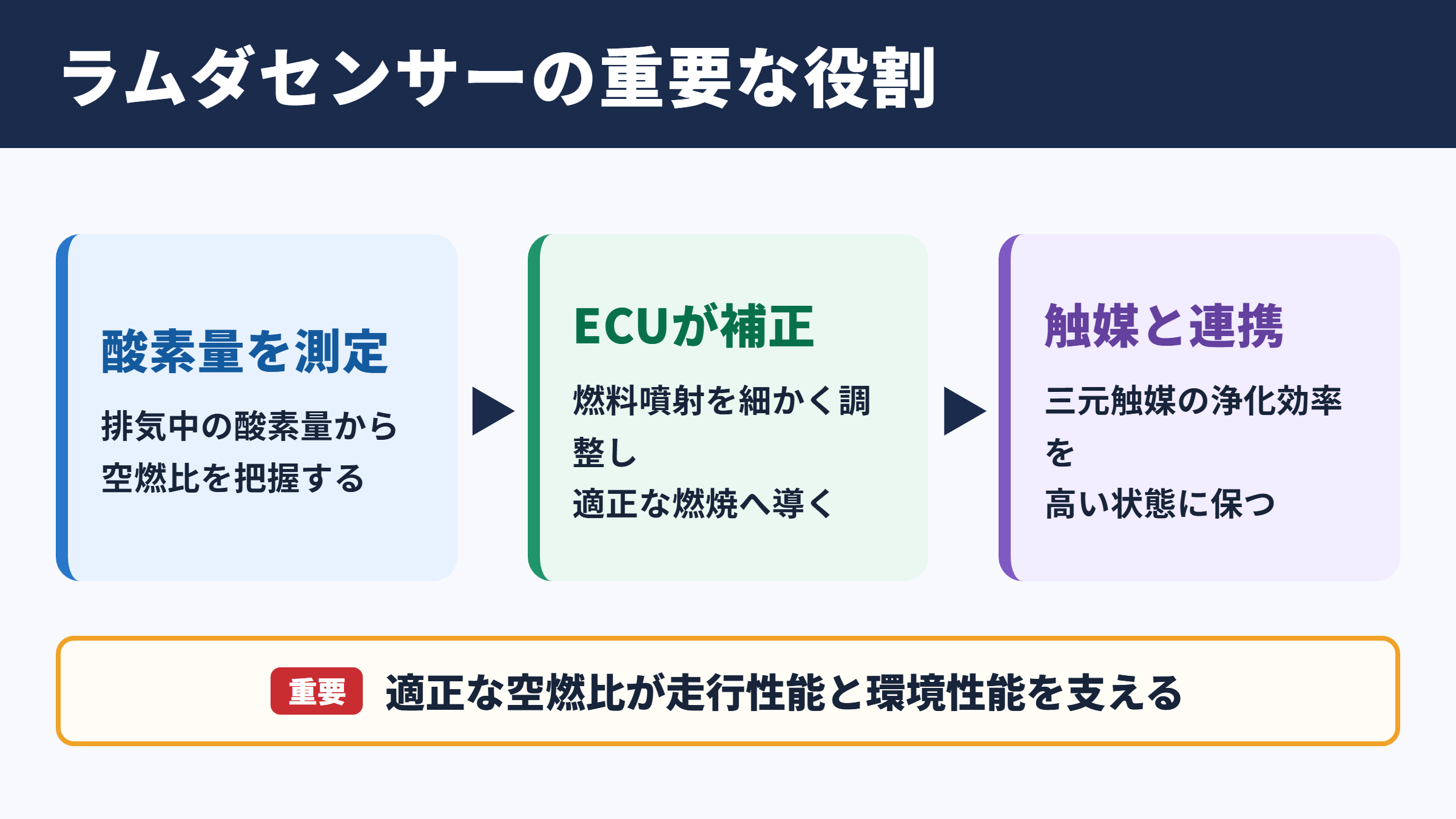

ラムダセンサーの役割と必要性

それではまずラムダセンサーの役割と必要性について解説していきます。

空燃比を適正に保つ役割

ラムダセンサーとは、エンジンから出た排気ガス中の酸素量を測り、燃料と空気の混合比である空燃比を把握するためのセンサーです。

ガソリンエンジンは、空気だけでも燃料だけでも十分に働きません。

吸い込んだ空気量に対して燃料噴射量を適切に合わせることで、安定した燃焼と走行性能が生まれます。

理論空燃比は、ガソリン1に対して空気がおよそ14.7となる状態です。

この比率は理論空燃比と呼ばれ、三元触媒が排気ガスを浄化しやすい条件でもあります。

ラムダセンサーが排気ガスを監視し、ECUが燃料噴射を細かく補正することで、空燃比は走行中も適正な範囲へ近づけられます。

燃料をただ多く噴射すれば力が出るわけではなく、燃焼条件に応じた精密な制御が必要です。

排出ガスを浄化する三元触媒との関係

ラムダセンサーが重要視される大きな理由は、排出ガス浄化装置である三元触媒と連携するためです。

三元触媒は、一酸化炭素、炭化水素、窒素酸化物という主な有害成分を同時に低減する役割を担います。

ただし、三元触媒が高い浄化性能を発揮できる空燃比の範囲は広くありません。

燃料が濃すぎても薄すぎても浄化効率が下がるため、排気側で状態を確認するラムダセンサーが必要になります。

エンジン始動直後や急加速時には、通常走行時と異なる補正が必要になることもあります。

そのような変化を踏まえて制御することで、走行性能と環境性能の両立が図られます。

燃費と運転感覚への影響

空燃比の制御精度は、日常の燃費にも影響します。

燃料が必要以上に濃い状態が続けば、同じ距離を走るために多くのガソリンを消費するでしょう。

反対に、混合気が薄くなりすぎると、エンジンの息つきや加速不良、アイドリング不安定といった症状につながることがあります。

もちろん、燃費悪化の原因がすべてラムダセンサーとは限りません。

エアフロセンサー、点火プラグ、イグニッションコイル、吸気系の汚れなども関連するため、症状全体を見て判断することが大切です。

それでも、燃費の変化とエンジン警告灯が同時に現れた場合は、ラムダセンサーを含む排気系の点検候補になります。

ラムダセンサーの検知原理

続いてはラムダセンサーの検知原理を確認していきます。

排気ガスと外気の酸素濃度差

一般的なラムダセンサーは、排気ガス中の酸素濃度と外気側の酸素濃度との差を利用して信号を作ります。

内部にはジルコニアというセラミック材料が使われることが多く、一定以上の温度になると酸素イオンを通しやすくなる性質があります。

排気側と大気側の酸素濃度に差があると、センサー内部で電圧が発生します。

この電圧変化をECUが読み取り、混合気が濃いのか薄いのかを判定します。

排気ガス中の酸素が少ないときは、燃料が多めのリッチな状態と判断されやすくなります。

排気ガス中の酸素が多いときは、空気が多めのリーンな状態と判断される仕組みです。

ヒーター内蔵型プローブの構造

現在の自動車では、ヒーターを内蔵したラムダセンサーが広く使われています。

センサー素子は温度が低いと正確に働きにくいため、エンジン始動後に素早く温度を上げる必要があります。

ヒーターによって作動温度へ早く到達できれば、冷間時からフィードバック制御を始めやすくなります。

プローブ部分には、排気ガスに触れる保護カバーや電極、セラミック素子、配線端子などが収められています。

外側からは小さな金属部品に見えますが、内部には高温の排気環境に耐える精密な構造があります。

構成部品	主な働き
センサー素子	酸素濃度の差を電気信号へ変換します
ヒーター	始動後に素子を早く温めます
保護カバー	排気ガスの流れや飛散物から素子を守ります
配線とコネクター	ECUへ信号と電力を伝えます
ねじ部	排気管や触媒付近へ固定します

ヒーター回路の異常でも警告灯が点灯するため、センサー素子だけを疑わない視点が必要です。

ナローバンドとワイドバンドの違い

ラムダセンサーには、主にナローバンド型とワイドバンド型があります。

ナローバンド型は、理論空燃比の近くで濃いか薄いかを判別する方式です。

一方でワイドバンド型は、より広い空燃比領域を連続的に把握しやすい特徴があります。

近年の車両では、燃費向上や排出ガス制御の高度化に合わせて、空燃比センサーと呼ばれるワイドバンド型が採用される例も増えています。

部品名にO2センサーと書かれていても、車種によって内部の方式や診断方法は異なります。

交換部品を選ぶときは、年式、型式、エンジン型式、装着位置まで確認することが欠かせません。

ラムダセンサーの設置位置

続いてはラムダセンサーの設置位置を確認していきます。

エキゾーストマニホールド付近の上流側

多くの車では、ラムダセンサーがエキゾーストマニホールドやフロントパイプ付近に取り付けられています。

エンジンから出た直後に近い上流側は、燃焼状態をいち早く反映した排気ガスを測定しやすい場所です。

この位置にあるセンサーは、燃料噴射量を調整するための基本信号として重要な働きをします。

整備書や故障診断機では、バンク1センサー1、またはアップストリームセンサーと表記されることがあります。

V型エンジンなどでは排気系統が複数に分かれるため、左右のバンクごとにセンサーが配置される場合もあります。

触媒後方の下流側

三元触媒の後ろ側に設置される下流側センサーもあります。

こちらは主に、触媒が排気ガスを適切に浄化できているかを監視する目的で使われます。

上流側の信号が細かく変化するのに対し、正常な触媒の後ろでは変化が比較的なだらかになる傾向があります。

ECUは上流側と下流側の信号を比較し、触媒の劣化や排気系統の異常を推定します。

バンク番号とセンサー番号の見分け方

故障コードを確認すると、バンクやセンサー番号が表示されることがあります。

バンク1は一般に1番シリンダーがある側を示し、バンク2は反対側を示します。

センサー1は通常、触媒より前の上流側です。

センサー2は通常、触媒より後ろの下流側を指します。

表示例	一般的な意味	確認ポイント
バンク1 センサー1	1番シリンダー側の上流センサー	燃料制御に関わる信号
バンク1 センサー2	1番シリンダー側の下流センサー	触媒監視に関わる信号
バンク2 センサー1	反対側バンクの上流センサー	V型エンジンで要確認
バンク2 センサー2	反対側バンクの下流センサー	触媒後方の配線を確認

ただし、搭載位置の呼び方は車種ごとの整備資料で確認するのが確実です。

故障コードだけを見て部品を注文せず、実車の配線と部品番号を照合しましょう。

ラムダセンサーの故障症状

続いてはラムダセンサーの故障症状を確認していきます。

エンジン警告灯の点灯

ラムダセンサーの異常で最も気づきやすいサインは、メーターパネル内のエンジン警告灯です。

ECUはセンサー信号の範囲、反応速度、ヒーター回路などを監視しています。

想定範囲から外れた信号が続くと、異常コードを記録して警告灯を点灯させる仕組みです。

ただし、警告灯が点いたからといって、必ずしもラムダセンサー本体が壊れているとは限りません。

排気漏れ、配線の断線、コネクターの接触不良、吸気漏れなどでも似たコードが出ることがあります。

故障コードは原因そのものではなく、異常が検出された範囲を示す手掛かりと考えるとよいでしょう。

燃費悪化とアイドリング不安定

燃費が急に悪くなった、アイドリング回転が落ち着かない、信号待ちで振動が増えたと感じる場合があります。

これらは空燃比補正が適切に行われないときに見られる代表的な変化です。

ECUが正確な排気情報を受け取れない場合、安全側に燃料を濃くする制御へ寄ることもあります。

結果として、燃料消費量の増加や排気臭の変化につながる可能性があります。

以前より燃費が落ちたと感じても、単発の給油結果だけで故障と決めつけないことが大切です。

加速不良と排気ガスの変化

アクセルを踏んだときの反応が鈍い、加速が途切れるように感じる、エンジンがもたつくといった症状も見逃せません。

空燃比のずれが大きいと、燃焼効率が下がり、エンジン本来の力を出しにくくなるためです。

燃料が濃い状態が長く続けば、マフラー周辺の煤が増えたり、未燃焼燃料のような臭いを感じたりすることもあります。

反対に、リーン側へ大きくずれると、ノッキングに近い違和感や出力低下を招く場合があります。

ただし、失火や燃料ポンプ不良、スロットル汚れなどでも似た症状は起こります。

安全面を考え、走行中に強い振動や著しい加速不良が出た場合は、無理に運転を続けず整備工場へ相談するのが安心です。

ラムダセンサーの故障診断と交換

続いてはラムダセンサーの故障診断と交換を確認していきます。

故障コードと診断機による確認

ラムダセンサーの診断では、OBD2対応の故障診断機を使ってDTCを読み取る方法が基本になります。

コードには、センサー回路異常、ヒーター回路異常、信号の反応不良、触媒効率低下など、さまざまな内容があります。

診断機でライブデータを確認できる場合は、エンジン暖機後のセンサー電圧や空燃比、燃料補正値も判断材料になります。

上流側のナローバンドセンサーなら、信号が濃い側と薄い側を適切に行き来しているかを見る場面もあります。

ワイドバンド型では単純な電圧測定だけでは判定しにくいため、車種に合った診断手順が必要です。

目視点検と配線確認

本体交換の前に、センサー周辺の配線やコネクターを確認することも大切です。

排気管付近は高温になるため、ハーネスが熱で硬化したり、被覆が傷んだりすることがあります。

下回りを走る車では、飛び石、水分、融雪剤、泥などによる影響も考えられます。

排気漏れがセンサー前方にあると、外気が混じって実際より酸素が多いように検出される可能性があります。

その場合は、ラムダセンサーだけを新品にしても根本的な改善につながらないでしょう。

センサー本体、配線、排気漏れ、吸気漏れをひとまとまりで確認することが、的確な故障診断につながります。

交換時期と作業時の注意点

ラムダセンサーは消耗品として扱われることがあり、走行距離や使用環境によって性能が少しずつ低下します。

オイル上がりや冷却水の燃焼室流入などがあると、付着物によってセンサーが傷むこともあります。

交換作業では、排気系統が非常に高温になる点に注意が必要です。

走行直後は火傷の危険があるため、十分に冷えてから作業しなければなりません。

固着したセンサーを無理に回すと、ねじ部や配線を傷めるおそれもあります。

専用ソケットや整備経験が必要になるケースもあるため、不安があれば自動車整備工場へ依頼するのが確実です。

確認項目	主な内容
故障コード	異常が上流側か下流側かを確認します
ライブデータ	信号の変化や補正値を確認します
配線	断線、被覆破損、端子腐食を確認します
排気漏れ	センサー前方からの空気混入を確認します
部品適合	車種、型式、バンク、位置を照合します

ラムダセンサーに関するまとめ

ラムダセンサーは、排気ガス中の酸素濃度から空燃比を判断し、ECUによる燃料噴射制御を支える部品です。

適切な空燃比は、燃費、加速性能、アイドリングの安定、排出ガス浄化に関わります。

特に三元触媒の性能を保つうえで、ラムダセンサーからの正確な信号は欠かせません。

故障するとエンジン警告灯、燃費悪化、加速不良、排気臭の変化などが起こる可能性があります。

一方で、似た症状は点火系、吸気系、燃料系、排気漏れでも発生するため、センサーだけに原因を絞り込むのは早計です。

診断機の故障コード、ライブデータ、配線状態、排気系統を順に確認すると、原因に近づきやすくなります。

上流側と下流側では役割が異なるため、交換時には装着位置と適合品番を必ず確認しましょう。

愛車の燃費や警告灯に変化を感じたときは、早めに点検を受けることで、触媒など高額部品への影響を抑えられる場合があります。
