ニッケル合金一覧｜代表的な種類と成分・特性の違いを解説（モネル：インコネル：ハステロイ：分類など）

ニッケル合金は、耐食性や耐熱性、強度といった性能が求められる設備や部品で幅広く使われる金属材料です。

モネル、インコネル、ハステロイなどは有名な名称ですが、含有元素や得意な環境は同じではありません。

適切な材料を選ぶには、名称だけで判断せず、成分、使用温度、腐食の種類、加工性まで比較することが大切です。

この記事では、代表的なニッケル合金の種類と特徴を一覧で整理し、用途に応じた選び方をわかりやすく紹介します。

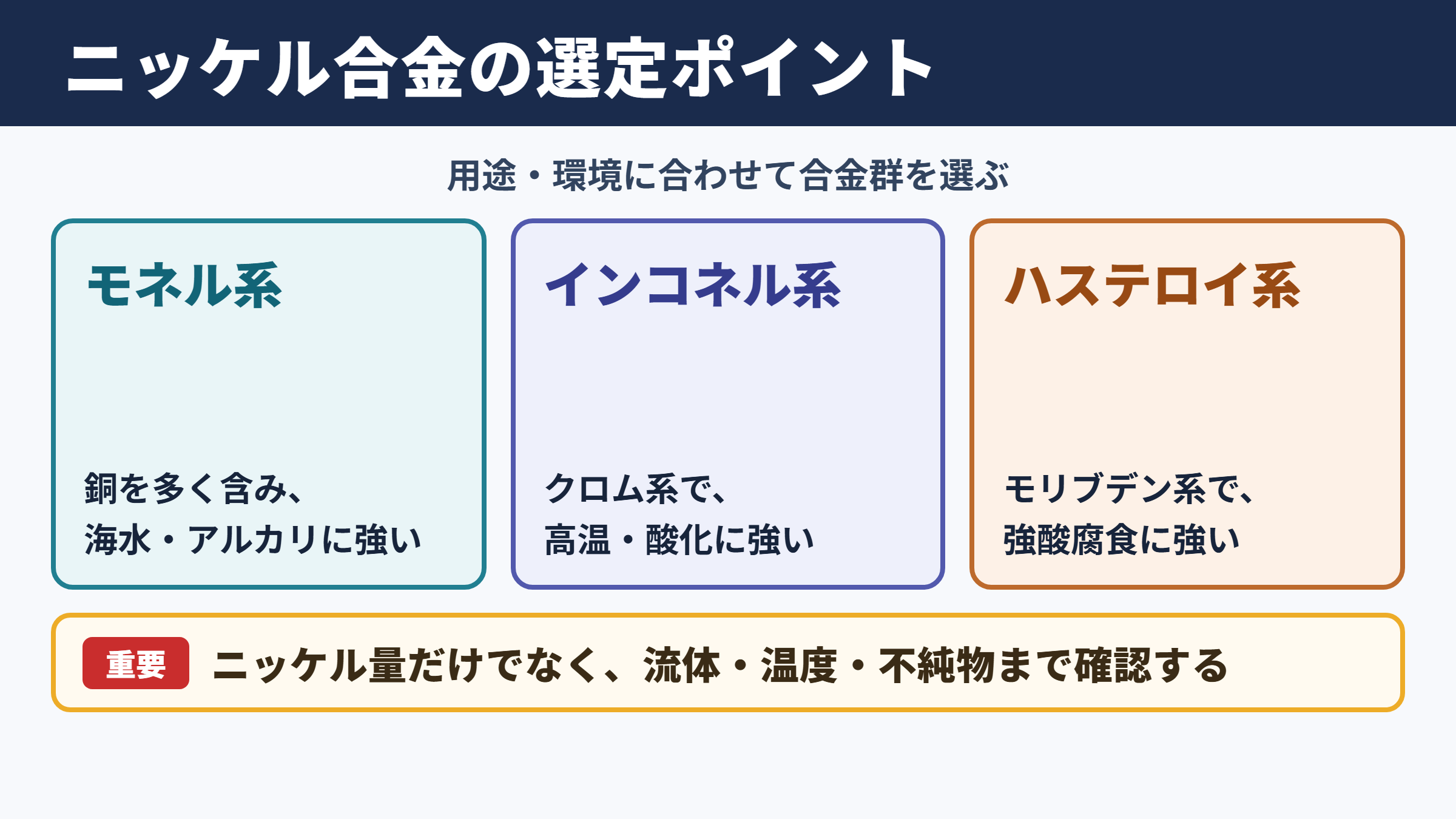

ニッケル合金の種類と選定の基本

それではまずニッケル合金の種類と選定の基本について解説していきます。

ニッケルを主成分とする高機能材料

ニッケル合金とは、ニッケルを主成分または重要な合金元素として含む金属材料の総称です。

鉄、クロム、モリブデン、銅、コバルト、チタン、アルミニウムなどを加えることで、一般的なステンレス鋼では対応しにくい環境に適応させます。

ニッケルの割合が高い材料ほど、強い酸や高温環境で優れた性能を示す傾向があります。

ただし、ニッケル含有量だけで耐食性の優劣を決めることはできません。

たとえば還元性酸への耐性では銅やモリブデンの効果が大きく、酸化性雰囲気への耐性ではクロムの働きが重要になります。

材料選定では、流体の濃度、温度、圧力、不純物、停止時の結露などまで確認する必要があります。

代表的な合金群の比較

ニッケル合金には、銅を多く含むモネル系、クロムを加えたインコネル系、モリブデンを多く含むハステロイ系などがあります。

このほかにも、耐熱性を重視するニクロム系、形状記憶特性を持つニチノール、熱膨張を抑えたインバー系など、目的別に多くの合金が存在します。

分類	主な添加元素	主な特性	代表的な用途
モネル系	銅、鉄	海水やアルカリへの耐食性	ポンプ、バルブ、船舶部品
インコネル系	クロム、鉄、モリブデン	高温強度、耐酸化性	航空機、ガスタービン、熱処理炉
ハステロイ系	モリブデン、クロム、鉄	強酸、孔食、すき間腐食への耐性	化学装置、排ガス設備、反応容器
ニクロム系	クロム、鉄	高い電気抵抗、耐酸化性	電熱線、ヒーター、抵抗器
インバー系	鉄	低熱膨張性	精密機器、計測部品、金型

名称は商標として使われる場合もあり、同じ系統でも規格番号やメーカーごとに成分範囲が異なります。

図面や仕様書では、商品名だけではなく、ASTM、JIS、UNSなどの規格番号を併記すると認識違いを減らせるでしょう。

使用環境から考える材料選定

材料選定の出発点は、どのような腐食が起こるかを把握することです。

塩化物を含む水溶液では孔食や応力腐食割れが課題になり、硫酸や塩酸では酸の濃度と温度によって適した材料が変わります。

耐食性は材料単体の性能ではなく、使用環境との組み合わせで評価するものです。

たとえば海水に強いモネルでも、酸化性の強い薬液や高温の酸には最適ではない場合があります。

反対に、ハステロイは厳しい薬液環境で有力な候補になりますが、材料価格や加工コストが高くなる点も考慮したいところです。

モネル合金の成分と耐海水性

続いてはモネル合金の成分と耐海水性を確認していきます。

モネルの基本組成

モネルはニッケルと銅を主成分とするニッケル銅合金です。

代表的なモネル400は、ニッケルをおよそ63パーセント以上含み、残部の多くを銅が占めます。

鉄やマンガン、ケイ素なども少量添加され、強度や加工性の調整に役立てられます。

ニッケルと銅は広い組成範囲で均一な組織を作りやすく、モネルは比較的安定した性質を示す材料です。

モネル400は常温から中温域における海水耐食材料として、長年利用されてきました。

海水とアルカリに対する特性

モネルの大きな特徴は、流動する海水、汽水、塩水環境に対する耐食性です。

海洋設備、海水ポンプ、熱交換器、船舶用シャフト、バルブ部品などに採用される理由はここにあります。

また、苛性ソーダなどのアルカリ環境にも強く、化学プラントで利用されることがあります。

一方で、酸化性の高い酸や特定の酸化性塩には注意が必要です。

使用条件によっては局部腐食や腐食速度の増加が起こるため、カタログ値だけで決めない姿勢が求められます。

モネルK500との違い

モネルK500は、モネル400を基礎にアルミニウムとチタンを添加した析出硬化型の合金です。

時効処理によって強度と硬さを高められるため、高荷重がかかる海洋部品やポンプシャフト、ボルト類で使われます。

モネル400より高い機械的強度を期待できる一方、熱処理条件によって性質が変わる点には注意が必要です。

耐食性を重視するだけならモネル400、高強度も必要ならK500という考え方が選定の目安になります。

ただし、実際には部品形状、溶接の有無、調達性、規格要求も関係するため、単純な置き換えは避けましょう。

インコネル合金の耐熱性と高温強度

続いてはインコネル合金の耐熱性と高温強度を確認していきます。

インコネルの特徴

インコネルは、ニッケルをベースにクロムを多く加えた耐熱ニッケル合金の代表格です。

高温で酸化しにくく、熱サイクルを受けても強度を保ちやすいため、過酷な熱環境で評価されています。

クロムが表面に緻密な酸化皮膜を形成し、金属内部の酸化を抑える働きをします。

高温下での耐酸化性とクリープ強度を両立しやすいことが、インコネル系の大きな魅力です。

一般的なステンレス鋼では変形や酸化が進みやすい温度域でも、インコネルは安定した性能を発揮する場合があります。

代表グレードの用途

インコネル600は、ニッケル、クロム、鉄を主成分とし、耐酸化性と耐食性のバランスに優れます。

加熱炉部品、熱処理治具、原子力関連設備、化学装置などで使用されることがあります。

インコネル625はモリブデンとニオブを含み、海水環境や高温腐食環境での耐性を強化した材料です。

インコネル718は析出硬化によって高い強度を得られるため、航空機エンジン部品、タービンディスク、ボルト類などで知られています。

代表グレード	主な特徴	適した用途
インコネル600	耐酸化性と耐熱性のバランス	加熱炉部品、熱交換器
インコネル601	高温酸化への耐性	燃焼設備、熱処理炉
インコネル625	耐海水性、耐疲労性、耐食性	海洋設備、排ガス設備
インコネル718	析出硬化による高強度	航空宇宙部品、締結部品

加工と溶接での注意点

インコネルは高強度で加工硬化しやすいため、切削加工では工具摩耗や加工熱が課題になります。

低い切削速度、十分な剛性、適切な切削油剤、鋭利な工具を組み合わせることが基本です。

加工中に材料表面が硬化すると、次工程で工具寿命が短くなることがあります。

インコネル加工では、工具を擦らせず、安定した切込みで切削することが重要です。

溶接では、熱影響部の割れや耐食性低下を防ぐため、母材に適した溶接材料を選ぶ必要があります。

施工要領書に従い、入熱管理や後処理を行うことも欠かせません。

ハステロイ合金の耐薬品性と腐食対策

続いてはハステロイ合金の耐薬品性と腐食対策を確認していきます。

ハステロイの組成上の特徴

ハステロイは、ニッケルを基礎としてモリブデンやクロムを多く含む耐食ニッケル合金群です。

特に厳しい化学薬品環境、塩化物を含む酸性環境、高温の腐食性ガスなどで選定されます。

モリブデンは還元性環境や孔食への耐性に寄与し、クロムは酸化性環境への耐性を高めます。

ハステロイは複数の腐食因子が重なる設備で、候補になりやすい高耐食材料です。

ただし、すべての薬液に万能な合金ではなく、グレードごとの得意分野を確認する必要があります。

C系とB系の使い分け

ハステロイC系は、酸化性と還元性の両方を含む複雑な腐食環境に対応しやすい系統です。

代表的なC276は、塩化物を含む薬液、湿潤塩素、排煙脱硫装置、化学反応装置などで広く検討されます。

C22は耐孔食性や耐すき間腐食性を重視する用途で使われることがあります。

一方のB系はモリブデン含有量が高く、塩酸などの還元性酸に対して優れた耐食性を示します。

酸化性の不純物が混入する条件では性能を発揮しにくい場合があるため、液組成の変動まで確認しましょう。

局部腐食を防ぐ設計

耐食合金を採用しても、すき間、溶接焼け、付着物、滞留部があると局部腐食の起点になることがあります。

配管やタンクの設計では、液だまりを減らし、排液しやすい形状にする工夫が重要です。

ボルト接合部、ガスケット周辺、フランジ部はすき間腐食が発生しやすいため、材料と構造の両面から対策します。

高価な合金を使うだけでは不十分で、腐食を生みにくい構造設計が寿命を左右します。

ニッケル合金の規格と加工性

続いてはニッケル合金の規格と加工性を確認していきます。

規格番号と材料証明書

ニッケル合金は、JIS、ASTM、ASME、AMS、UNSなどの規格で管理されることが多い材料です。

たとえばモネル400はUNS N04400、インコネル625はUNS N06625、ハステロイC276はUNS N10276として表記される場合があります。

ただし、流通名と規格名が完全に一対一で対応するとは限りません。

購入時には化学成分、機械的性質、熱処理状態、製造ロットを示すミルシートを確認することが大切です。

図面には名称だけでなく、規格、材料形状、熱処理状態まで記載すると調達品質を管理しやすくなります。

切削加工と塑性加工

ニッケル合金は粘り強く、熱伝導率が低く、加工硬化しやすいものが多い特徴があります。

そのため、旋盤加工、フライス加工、穴あけ加工では、炭素鋼と同じ感覚で条件を設定すると工具損傷につながることがあります。

工具材種、コーティング、送り、切込み、クーラント供給を材料ごとに見直すことが必要です。

曲げ加工やプレス加工では、スプリングバックが大きくなる場合があります。

試作段階で曲げ半径と戻り量を確認し、金型補正に反映させると量産時のばらつきを抑えられるでしょう。

溶接と熱処理の管理

ニッケル合金の溶接では、母材と溶加材の組み合わせが性能に大きく影響します。

耐食性を優先する部品では、溶接金属の成分が母材より低下しないように配慮します。

また、熱入力が過大になると組織変化やひずみが増え、寸法精度や耐食性に影響するおそれがあります。

溶接後の酸化スケールや焼けは、必要に応じて酸洗いや機械的処理で除去します。

溶接部の表面状態は耐食性に直結するため、仕上げ工程まで含めて品質管理することが重要です。

ニッケル合金一覧のまとめ

ニッケル合金は、通常のステンレス鋼では対応が難しい高温、高圧、強酸、海水、塩化物環境で活躍する材料群です。

モネルは海水やアルカリへの耐食性が特徴であり、インコネルは高温強度と耐酸化性、ハステロイは厳しい薬液環境での耐食性に強みがあります。

それぞれに得意な環境があるため、名称の知名度や価格だけで材料を決めるのは避けたいところです。

腐食液の種類、温度、濃度、流速、応力、加工方法を整理してから合金グレードを比較することが、失敗しにくい選定につながります。

規格番号やミルシートを確認し、必要に応じて腐食試験や専門家への相談を行えば、設備の安全性と長寿命化を両立しやすくなるでしょう。
