電流を測る計器には電流計と検流計があり、名称が似ているため混同されることがあります。

どちらも回路に流れる電気に関係する機器ですが、測定したい量、感度、内部構造、接続方法、使われる場面には明確な違いがあります。

適切な計器を選ばないと、必要な変化を読み取れなかったり、反対に計器へ過大な電流が流れて故障したりするおそれもあります。

ここでは両者の基本から実践的な使い分けまでを、測定の考え方とともに整理します。

電流計と検流計の違い

それではまず電流計と検流計の違いについて解説していきます。

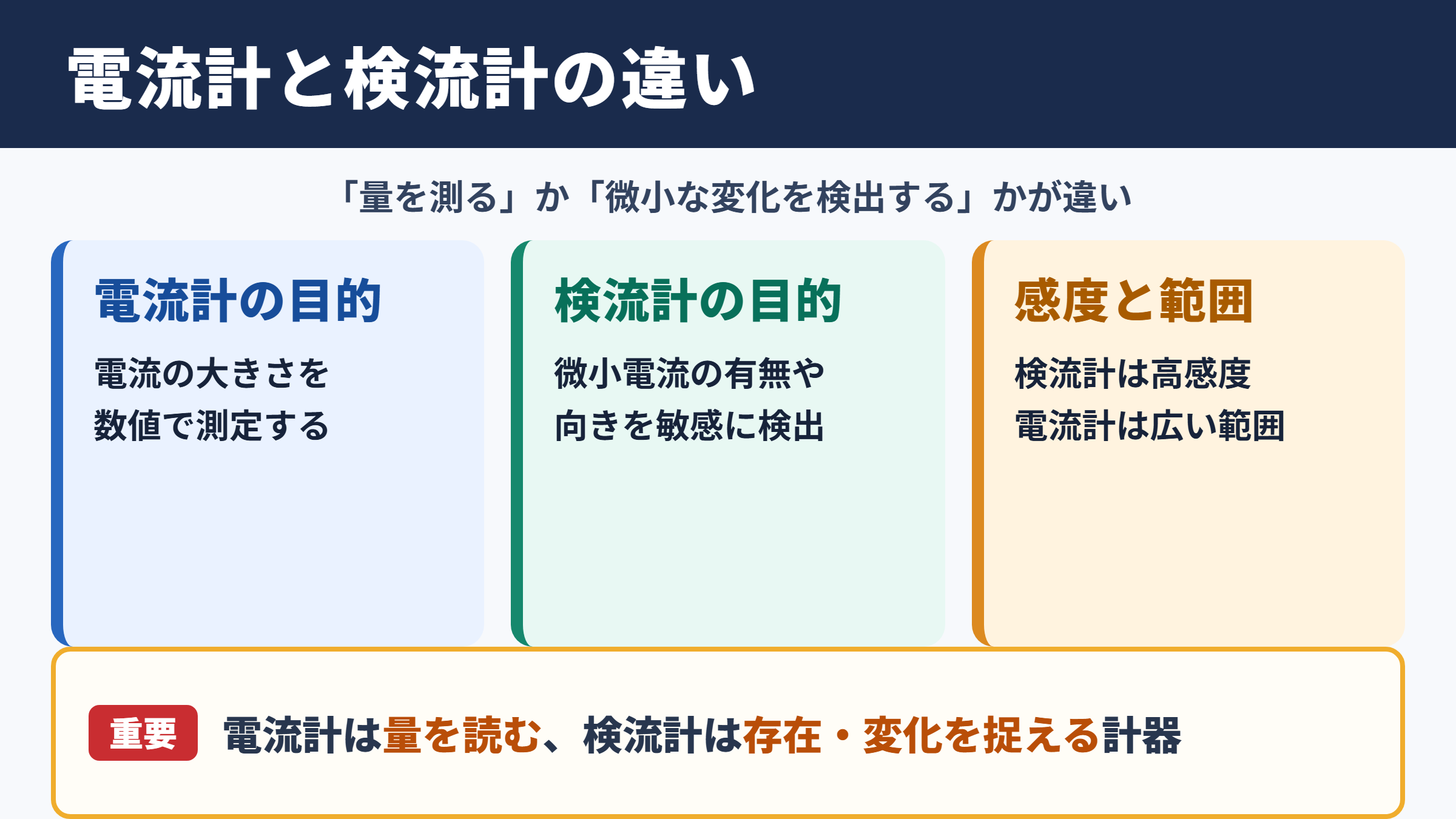

測定目的の違い

電流計は、回路に流れている電流の大きさを数値として測定する計器です。

アンペアやミリアンペアなどの単位で表示し、装置が正常に動作しているか、想定した電流値になっているかを確認する目的で用いられます。

たとえば乾電池と抵抗をつないだ実験で、回路に何ミリアンペア流れているかを調べる場合には電流計が向いています。

一方の検流計は、非常に小さな電流が流れたかどうか、または電流の向きがどちらかを敏感に検出するための計器です。

厳密な電流値を日常的に読み取る用途よりも、針の振れやゼロ位置からのずれによってわずかな電気的変化を見つける用途に適しています。

つまり電流計は量を読むための計器、検流計は存在や変化を検出するための計器と考えると理解しやすいでしょう。

感度と測定範囲の違い

感度とは、どれほど小さな電流に反応できるかを示す性質です。

一般に検流計は高感度であり、ごく微小な電流でも指針を動かせます。

ブリッジ回路の平衡確認や光電効果の実験など、肉眼では判断しにくい微小な変化を扱う場面で力を発揮します。

ただし高感度であるぶん、流せる電流には限界があります。

大きな電流を直接流すと可動部分やコイルが損傷する可能性があるため、取扱いには注意が必要です。

電流計は検流計ほどの微小電流には反応しにくい場合がある一方、より広い測定レンジを持つ製品が多く見られます。

数アンペア以上を測れるものもあり、電源装置、車載機器、制御盤、実験回路などで安定した測定を行えます。

表示と判断方法の違い

電流計では目盛り、デジタル表示、レンジ切替機能などを使い、測定値を具体的な数値として記録します。

測定結果を設計値と比較したり、異常診断の根拠にしたりするため、読み取りやすさと再現性が重要になります。

検流計では、中央のゼロ位置を基準として、針が右へ振れたか左へ振れたかを確認する使い方が代表的です。

針が動かなければ回路が平衡している、あるいは電流がほぼ流れていないと判断できます。

このため検流計は、単に電流を測る機器というよりも、回路のつり合いを見極めるための検出器として理解するとよいでしょう。

比較項目	電流計	検流計
主な目的	電流値を測定する	微小電流や電流の向きを検出する
感度	用途に応じた標準的な感度	非常に高い感度
測定範囲	比較的広い	狭いことが多い
読み取り方	数値を読む	針の振れやゼロ位置を確認する
代表的な用途	回路試験、設備点検、実験	ブリッジ回路、微小信号の検出

電流計の特徴と構造

続いては電流計の特徴と構造を確認していきます。

直列接続が基本となる理由

電流計は測定したい電流と同じ電流を通す必要があるため、回路へ直列に接続します。

電流の通り道の途中に電流計を入れることで、回路を流れる電荷の量を測定できる仕組みです。

ここで重要なのは、電流計の内部抵抗をできるだけ小さくすることです。

内部抵抗が大きいと、電流計を接続したこと自体が回路の電流を減らしてしまい、本来の状態を正しく測れません。

電流計は内部抵抗が小さいほど回路へ与える影響を抑えやすいという点を覚えておきましょう。

誤って並列に接続すると、低い内部抵抗を通じて大電流が流れ、計器や電源を傷める原因になります。

可動コイル式とデジタル式の構造

アナログ電流計の代表例には、可動コイル式があります。

永久磁石がつくる磁界の中にコイルを置き、コイルへ電流が流れたときに生じる力で指針を動かす構造です。

電流が大きいほど回転力も大きくなり、目盛り上で電流値を読めます。

針の動きから増減の傾向を直感的に把握しやすい点は、アナログ計器ならではの利点でしょう。

デジタル電流計では、シャント抵抗と呼ばれる低抵抗に生じる電圧降下を測り、その値から電流を演算する方式が一般的です。

表示が数値化されるため読み間違いを減らしやすく、データロガーや制御機器と組み合わせやすい特徴があります。

レンジ選択と分流器の役割

電流計には、マイクロアンペア、ミリアンペア、アンペアなど複数のレンジを備えた機種があります。

測定値が予想できないときは、最初に大きいレンジを選ぶことが安全です。

小さいレンジから始めると、予想以上の電流で指針が振り切れたり、入力回路に過負荷がかかったりする場合があります。

大電流を測定する電流計では、分流器を使うことがあります。

分流器は低抵抗の部品で、電流の大部分を別経路へ流し、一部だけを計器内部へ通す役割を持ちます。

これにより繊細な測定機構を保護しながら、比較的大きな電流まで扱えるようになります。

測定レンジと許容電流の確認は、正確さだけでなく安全性にも直結する要点です。

検流計の特徴と構造

続いては検流計の特徴と構造を確認していきます。

微小電流へ反応する仕組み

検流計は、微小な電流であっても変化を見つけられるよう、可動部分を軽くし、摩擦を小さくした構造を採用しています。

わずかな電磁力でも指針や鏡が動くため、非常に小さな電流を検出できます。

昔ながらの高感度な検流計では、細い導線でコイルを支えたり、鏡を取り付けて光の反射で変位を大きく読んだりする方式も利用されました。

このような工夫により、直接目盛りを読むだけでは分かりにくい小さな信号を観察できます。

高感度という利点は大きいものの、振動、温度変化、外部磁界の影響を受けやすい面もあります。

精密測定では、設置環境やゼロ点の安定性まで考慮する必要があります。

中心ゼロ型と端子の極性

検流計には、中央をゼロとし、右側と左側の両方へ針が振れる中心ゼロ型がよく使われます。

電流の向きによって振れる方向が変わるため、回路の極性や電位差の向きを確認できます。

ブリッジ回路を調整する際には、抵抗値を少し変えたときに針がどちらへ動くかを見ることで、平衡点へ近づいているか判断できます。

針が片側へ大きく振れる場合、調整量が大きすぎることもあるため、少しずつ条件を変えることが大切です。

ゼロ点の近くで小さく振れる状態を丁寧に観察すると、測定の精度を高めやすくなります。

内部抵抗と外部回路への影響

検流計も回路へ接続する機器であるため、内部抵抗は測定結果に影響します。

特に微小な電流を扱う回路では、検流計の内部抵抗が回路全体の抵抗と同程度になる場合があります。

この状態では、検流計を接続する前後で電流の分布が変わり、測定そのものが対象へ影響を与える可能性があります。

そのため精密な測定では、検流計の仕様書に記載された内部抵抗、感度、臨界制動、許容入力を確認することが欠かせません。

必要に応じて増幅器、バッファ回路、平衡法を使い、被測定回路への負担を小さくします。

測ることで対象が変化する問題は、電気計測における重要なテーマの一つです。

感度と精度の考え方

続いては感度と精度の考え方を確認していきます。

感度と分解能の違い

感度が高い計器は、小さな入力変化に対して大きく反応します。

しかし感度が高いことと、常に正確な数値を得られることは同じではありません。

分解能は、計器が区別できる最小の変化量を表す言葉です。

デジタル表示で最小桁が〇・〇一ミリアンペアまで読めても、ノイズや校正状態によって実用上の読み取り精度は変わります。

検流計では針がよく振れることが高感度の目安になりますが、外乱で針が揺れ続けるなら判定しにくくなるでしょう。

感度、分解能、安定性をまとめて見ることが、計器選定では重要です。

精度等級と許容誤差

アナログ電流計には、精度等級が示されることがあります。

これは一定条件のもとで許容される誤差の大きさを表す目安です。

たとえばフルスケールに対する誤差として評価される場合、測定値が小さい領域では相対的な誤差が大きく感じられることがあります。

一〇アンペアレンジで〇・一アンペアの誤差がある計器では、一〇アンペア付近では影響が小さく見えても、一アンペアを測る場合には無視しにくい差となります。

そのため予想される電流値に近いレンジを選ぶことが、読み取り精度の改善につながります。

校正とゼロ点確認の重要性

計器の精度を維持するには、定期的な校正と使用前の点検が必要です。

アナログ計器では、電流を流していない状態で指針がゼロを指しているかを確認します。

デジタル計器でも、端子の状態、電池残量、ヒューズ、表示の安定性を確認すると安心です。

検流計では特に、外部磁界や傾きによってゼロ点が変化することがあります。

使用場所を変えた後や精密測定の前には、ゼロ調整を行う習慣をつけましょう。

測定器の表示をそのまま信じるのではなく、測定条件も記録する姿勢が、信頼性の高いデータにつながります。

用途別の使い分け

続いては用途別の使い分けを確認していきます。

一般的な回路試験での選択

電子工作、学校実験、電源回路の確認、機器の保守点検では、通常は電流計またはデジタルマルチメーターの電流測定機能を使います。

確認したいのは消費電流、負荷電流、充電電流など、具体的な数値であることが多いためです。

たとえばモーターが規定より大きな電流を消費している場合、軸の抵抗増加、配線不良、過負荷といった異常の手掛かりを得られます。

このような場面では、必要な電流範囲に対応し、過負荷保護機能を持つ電流計が便利です。

交流か直流かによって対応する計器も異なるため、測定対象の種類も確認しましょう。

ブリッジ回路と平衡測定での選択

ホイートストンブリッジのように、二つの回路の電位差がゼロになる状態を調べる測定では検流計が適しています。

この測定では電流値を大きく読むよりも、中央の枝に電流が流れなくなった瞬間を見つけることが目的です。

抵抗値を調整し、検流計の指針がゼロになる条件を探すことで、未知抵抗を高い精度で求められます。

平衡法には、測定器の絶対値誤差の影響を抑えやすい利点があります。

微小な偏りを見逃さないために、高感度の検流計が平衡の判定役を担います。

利用場面	適した計器	重視する点
乾電池の回路実験	電流計	ミリアンペア単位の数値確認
設備の負荷電流確認	電流計	広いレンジと安全性
ブリッジ回路の調整	検流計	ゼロ付近の高い感度
微弱な信号の有無確認	検流計	小電流への反応
長時間の電流記録	デジタル電流計	データ出力と安定性

現代の測定機器との組み合わせ

現在では、デジタルマルチメーター、クランプメーター、データロガー、オシロスコープなど、用途に応じた多様な測定器が使われています。

クランプメーターは導線を挟み込んで電流を測れるため、回路を切断して直列に計器を入れにくい設備で便利です。

ただし微小電流の精密測定には適さない機種もあるため、測定原理と分解能を確認する必要があります。

微弱な信号を扱う研究やセンサー回路では、検流計の考え方を発展させた電流増幅器や高入力インピーダンスの計測器が用いられます。

重要なのは計器名だけで選ばず、測定したい電流の大きさ、変化の速さ、回路への影響、必要な精度を整理することです。

接続時の注意点

続いては接続時の注意点を確認していきます。

端子と測定レンジの確認

多くのデジタルマルチメーターには、電圧用端子と電流用端子が分かれて設けられています。

電流を測るときは、リード線を指定された電流端子へ差し替える必要があります。

電圧測定用端子のままでは正しい測定ができないことがあり、機器によっては保護ヒューズが切れる原因にもなります。

測定後にリード線を電圧端子へ戻し忘れると、次回の電圧測定で思わぬ接続ミスが起こる場合があります。

作業前後に端子位置とダイヤル位置を見直すことが、基本的で効果的な安全対策です。

極性と指針の振れ方向

直流用のアナログ電流計や検流計には、プラス端子とマイナス端子が定められていることがあります。

極性を逆に接続すると、指針が反対方向へ振れます。

中心ゼロ型の検流計では方向の確認に役立つ一方、片側だけに目盛りがある計器では針がストッパーに当たることもあります。

接続前に電源のプラス側とマイナス側を確かめ、計器の端子表示と一致させましょう。

針が予想と逆方向に振れた場合は、無理に測定を続けず、まず配線と極性を確認することが大切です。

過電流と保護回路への配慮

電流測定では、計器を回路へ入れることで電流の通り道をつくります。

そのため接続ミスがあると、電源から大きな電流が流れ出す危険があります。

最初は高いレンジで測定し、値が小さいと分かってから低いレンジへ切り替える方法が安全です。

また、計器内部のヒューズは過電流から保護するための部品ですが、すべての誤接続を防げるわけではありません。

通電前に配線図と測定レンジを確認する一手間が、計器の破損と事故の予防につながります。

高電圧や大電流を扱う作業では、定格、絶縁、保護具、作業手順を十分に確認し、必要に応じて専門家の管理下で行いましょう。

まとめ

電流計と検流計はどちらも電流に関係する計器ですが、役割は同じではありません。

電流計は回路に流れる電流を数値として測るための計器で、一般的な実験、点検、電子工作、設備管理で活躍します。

検流計は微小電流や電流の向きを高感度で検出する計器であり、ブリッジ回路の平衡確認などに適しています。

使い分けでは、数値を求めるのか、ゼロ点付近の変化を検出したいのかを最初に整理しましょう。

さらに、内部抵抗、測定レンジ、精度、極性、直列接続の原則を理解すると、より安全で信頼性の高い測定ができます。

目的に合う計器を選び、正しい接続方法を守ることが、電気計測の基本です。
