電流計付箱開閉器とは？構造や役割も！（配線用：安全対策：使用場面など）

電流計付箱開閉器は、電路を開閉する機能と、回路に流れる電流を確認する機能を一体化した配電用機器です。

工場、倉庫、店舗、集合住宅の共用設備などでは、電気を安全に供給しながら負荷の状態を管理する必要があります。

そこで役立つのが、開閉器の操作性と計測機能を備えた電流計付箱開閉器です。

名称だけを見ると専門的に感じられますが、役割を分けて理解すれば、配線用遮断器や漏電遮断器との使い分けも見えてくるでしょう。

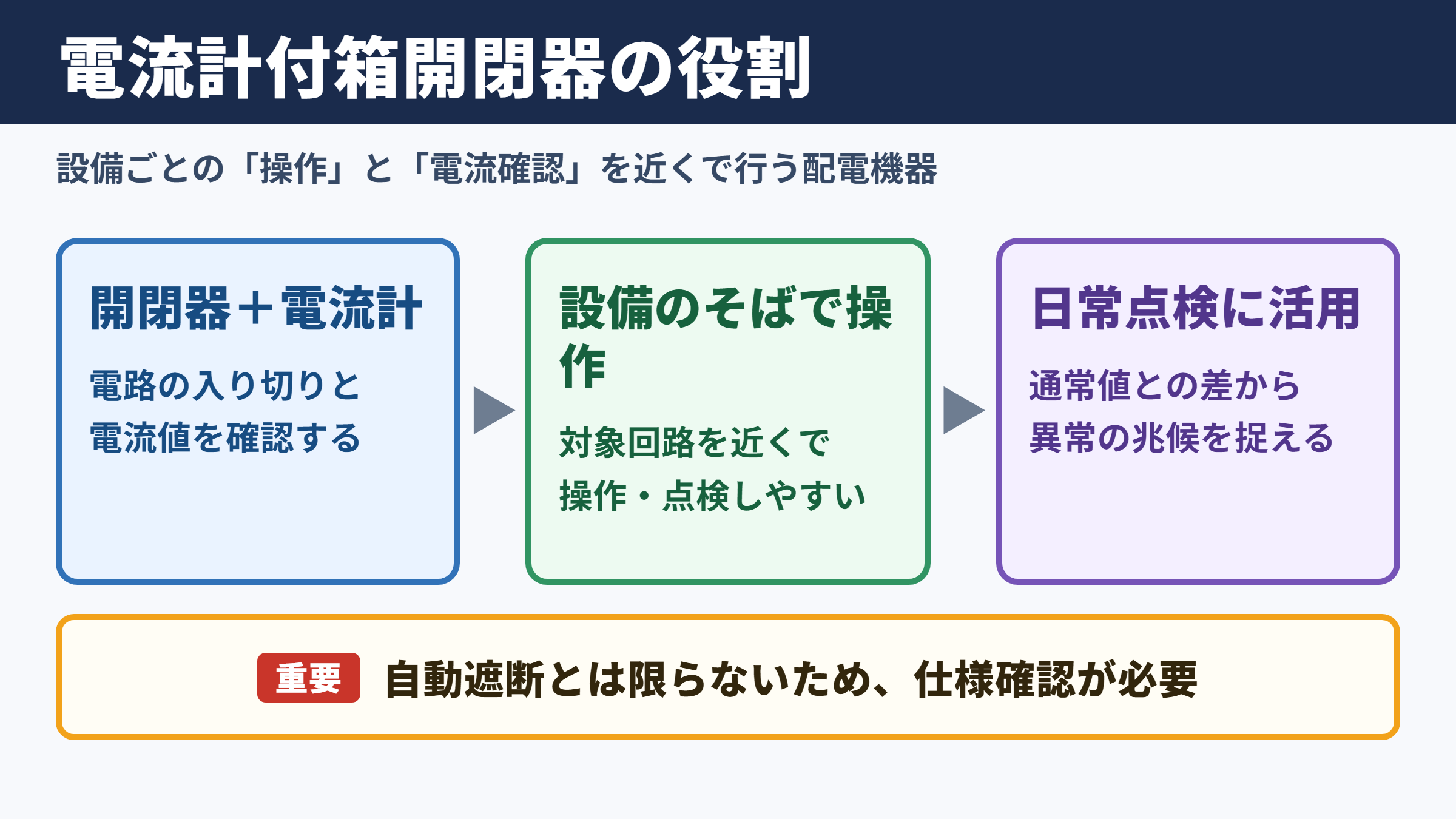

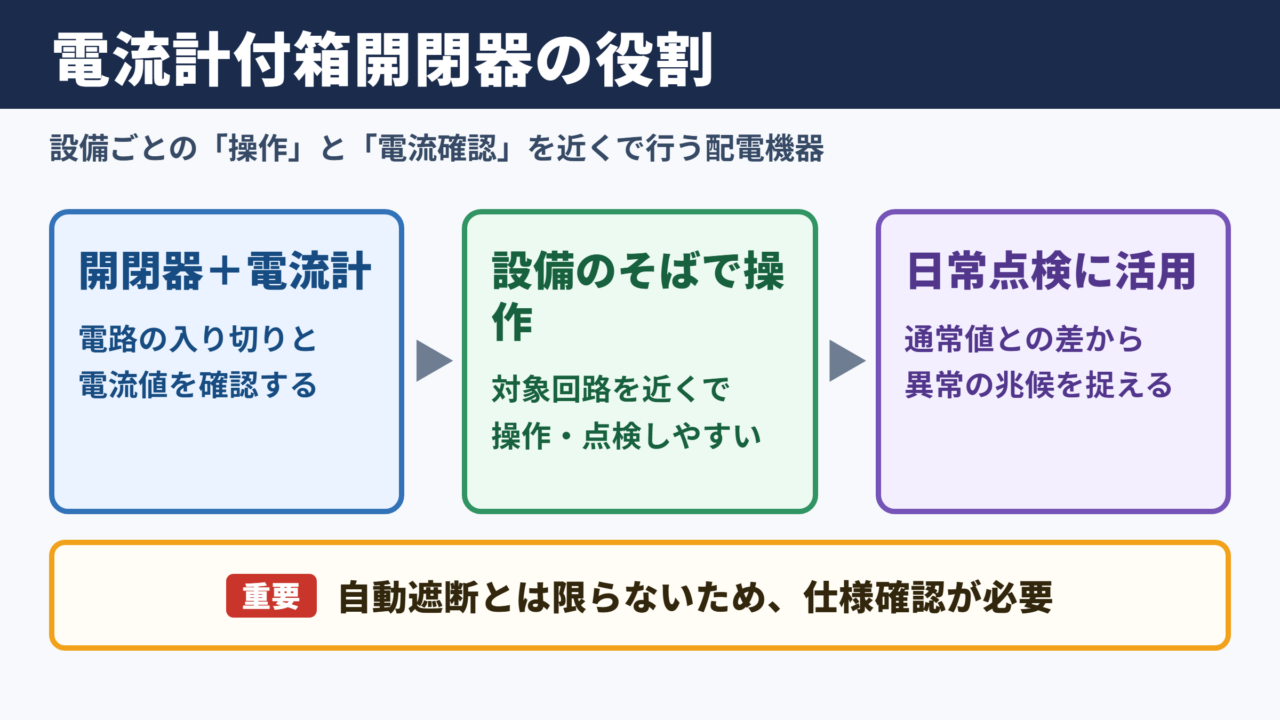

電流計付箱開閉器の意味と役割

それではまず電流計付箱開閉器の意味と役割について解説していきます。

開閉器と電流計を組み合わせた配電機器

電流計付箱開閉器とは、箱形の収納部に開閉器と電流計を設け、電路の入り切りと電流値の確認を行える機器です。

電流計の表示により、使用中の設備へどの程度の電流が流れているかを目視で把握できます。

主な目的は、電気を止める操作と負荷電流の監視を近い場所で行えるようにすることです。

例えばポンプ、換気設備、工作機械、空調機器などでは、運転中の電流値が通常より大きい場合に異常の兆候を見つけやすくなります。

開閉器だけでは負荷の状態まで分かりませんが、電流計があることで日常点検の情報量が増えます。

配電盤から負荷設備までの中継位置

設置場所は、主配電盤から分岐した回路の途中や、特定設備の近くが一般的です。

配電盤にある主幹ブレーカーで全体を保護し、現場側の箱開閉器で設備単位の操作や状態確認を行う構成が考えられます。

設備のそばに設置しておけば、保守作業時に離れた配電盤まで移動せず、対象回路を確認しやすくなります。

ただし、設置位置だけで安全性が決まるわけではありません。

作業者が操作しやすい高さ、防水性、防じん性、扉の開閉方向、周辺の作業スペースも検討対象です。

日常管理における数値確認

電流値は、設備がどのように使われているかを示す基本的な情報です。

定格電流に近い運転が長時間続く場合、配線や機器に余裕が少ない可能性があります。

反対に、以前より著しく電流が低い場合は、負荷の停止、ベルトの滑り、ポンプの空転などを疑う場面もあるでしょう。

一度だけの数値ではなく、通常時の値と比較することが点検の基本になります。

本体の構造と主な構成部品

続いては本体の構造と主な構成部品を確認していきます。

箱体と扉による保護構造

外側の箱体は、内部の機器や配線をほこり、接触、衝撃から守る役割を持ちます。

鋼板製のものが多く、屋内用と屋外用では塗装、防水構造、パッキンの有無などが異なります。

扉付きの仕様では、普段は内部へ不用意に触れないようにし、点検や操作の際に開ける構造が採用されます。

屋外では雨水の侵入、結露、直射日光、腐食性ガスへの配慮も必要でしょう。

箱の材質だけでなく、設置環境に合った保護性能を選ぶことが長期使用につながります。

開閉器と遮断器の配置

内部には、ナイフスイッチ、カバー付開閉器、配線用遮断器、漏電遮断器などが組み込まれる場合があります。

どの機器が使われるかによって、操作方法と保護機能は変わります。

単に電路を開閉する目的の開閉器と、過電流を検出して回路を遮断する配線用遮断器は、同じように見えて役割が異なります。

漏電遮断器を組み合わせる構成では、感電や漏電火災につながるリスクを低減しやすくなります。

構成部品	主な役割	確認したい点
箱体	内部機器と配線の保護	腐食、変形、浸水の有無
扉	不用意な接触の防止	施錠、蝶番、パッキンの状態
開閉器	手動による電路の開閉	操作感、焼損、端子の緩み
遮断器	過電流時の回路保護	定格、トリップ履歴、動作状態
電流計	負荷電流の表示	指針の動き、目盛り、相別表示
変流器	大電流を測定用に変換	比率、配線方向、端子状態

電流計と変流器の関係

比較的大きな電流を測定する場合、回路の電流をそのまま電流計へ流さず、変流器を介して測定する構成が用いられます。

変流器は一次側の大きな電流を、計器で扱いやすい小さな電流へ変換する機器です。

たとえば変流比が二百対五であれば、一次側二百アンペアに対して二次側は五アンペアとなります。

ただし、実際には計器目盛りが変流比に合わせて表示されている製品もあります。

読み方を誤ると負荷電流を大きく見誤るため、銘板と計器目盛りを必ず照合してください。

配線用遮断器と安全対策

続いては配線用遮断器と安全対策を確認していきます。

過電流保護の考え方

配線用遮断器は、過負荷や短絡によって大きな電流が流れた際、回路を遮断して配線や機器を保護するための装置です。

電線の許容電流を超えた状態が続くと、発熱による絶縁劣化や火災のリスクが高まります。

そのため、遮断器の定格電流は負荷電流だけで決めず、電線サイズ、周囲温度、始動電流、将来の増設も踏まえて選定します。

定格が大きければ安心という考え方は危険で、配線を十分に保護できる値であることが必要です。

漏電対策と接地の重要性

湿気の多い場所、屋外、金属製筐体を持つ設備では、漏電への対策が特に重要です。

漏電遮断器は、回路から漏れた電流を検出し、異常時に回路を遮断する働きをします。

一方で、接地工事は漏電時の電位上昇を抑え、保護装置が適切に動作する環境を整える役割を果たします。

漏電遮断器を設置していても、接地線が外れていたり、端子が腐食していたりすれば、期待する安全性を得にくくなります。

漏電保護と接地は、どちらか一方だけではなく組み合わせて考えることが大切です。

作業時のロックアウト対策

設備の点検や清掃を行う際は、意図しない通電を防ぐ必要があります。

開閉器を切っただけでは、別の作業者が誤って投入する可能性が残る場合があります。

そこで、操作ハンドルに施錠装置を取り付けたり、作業中表示を掲示したりするロックアウトの考え方が役立ちます。

作業範囲、停止対象、復電の手順を事前に共有しておくことも欠かせません。

使用場面と導入時の選定項目

続いては使用場面と導入時の選定項目を確認していきます。

ポンプや送風機などの動力設備

電流計付箱開閉器は、モーターを使う設備の近くで活用されることがあります。

ポンプや送風機は、軸受けの劣化、異物の混入、吐出側の閉塞などによって負荷状態が変化する場合があります。

通常時の電流を記録しておけば、巡回点検の際に異常傾向へ気付きやすくなるでしょう。

始動時には一時的に大きな電流が流れるため、運転が安定した後の数値を基準として扱うことがポイントです。

空調設備と店舗設備

空調機、冷凍機、厨房設備、照明回路などでは、営業への影響を抑えながら保守を行う必要があります。

設備ごとに開閉器を設けると、トラブル発生時に停止範囲を絞り込みやすくなります。

電流計があれば、過負荷の兆候や複数機器の同時運転による負担を確認する材料にもなります。

停止させる設備と継続運転させる設備を分ける視点は、事業所の設備管理で重要です。

屋外設備と防水仕様

屋外の照明、看板、受水槽、駐車場設備、農業設備などでは、雨水や粉じんへの対策が求められます。

屋外用を選ぶ際は、防水性能だけでなく、配線の引込方向、ケーブルグランド、扉の密閉状態も確認します。

海岸付近や薬品を扱う場所では、塩害や腐食への耐性も見逃せません。

設置後に扉を開けたままにすると、性能を備えた箱でも内部への水分侵入につながるおそれがあります。

使用場面	確認項目	注意したい点
ポンプ設備	運転電流、始動電流、停止手順	空転や詰まりによる負荷変動
空調設備	定格電流、屋外機周辺温度	同時運転による容量不足
厨房設備	防水性、油煙、清掃性	湿気と油分による絶縁低下
屋外照明	防雨性、配線引込部	結露、虫の侵入、腐食
工作機械	振動、切粉、非常時停止	端子緩みと粉じんの堆積

点検方法と異常時の対応

続いては点検方法と異常時の対応を確認していきます。

外観と操作部の点検

日常点検では、箱体の変形、塗装の剥がれ、扉の閉まり具合、異音、焦げたにおいなどを確認します。

ハンドルやレバーに引っ掛かりがある場合、無理に操作を続けることは避けるべきでしょう。

雨水の侵入跡や結露が見られる場合は、パッキン、配線引込部、設置状態を点検する必要があります。

外観の小さな変化は、内部の劣化や異常の初期サインになることがあります。

電流値の記録と比較

電流計の指示値を定期的に記録すると、設備状態の変化を追いやすくなります。

記録には、測定日時、設備の運転状態、外気温、稼働台数なども併記すると判断しやすくなります。

夏季だけ電流が高くなる空調設備のように、季節条件で数値が変化する機器もあります。

単純に前回値と比べるのではなく、同じ条件に近い記録と比較することが実務的です。

発熱と端子緩みへの対応

端子部の緩みは接触抵抗を増やし、局所的な発熱につながることがあります。

変色、焦げ、溶け、異臭がある場合は、通電を続けず、電気工事士などの専門者へ相談することが安全です。

充電部に触れる作業や内部配線の締め付け作業には、感電や短絡の危険があります。

異常を見つけた際は、原因が分からないまま再投入しないことが事故防止の基本になります。

電流計付箱開閉器のまとめ

電流計付箱開閉器は、設備回路を開閉する機能と、負荷電流を見える化する機能を備えた配電用機器です。

設備の近くで電源操作と電流確認を行えるため、保守性の向上や異常傾向の早期発見に役立ちます。

ただし、開閉器、配線用遮断器、漏電遮断器はそれぞれ役割が異なります。

過電流保護や漏電保護が必要な回路では、必要な保護機能を持つ構成になっているかを確認してください。

選定時には、定格電流、電圧、相数、設置場所、屋内外の環境、保護等級、将来の負荷増加を総合的に見ます。

設置後は、外観、扉、端子周辺、電流値を定期的に確認し、通常値との差を点検へ生かすことが大切です。

安全な電気設備の運用には、機器を正しく選ぶことと、記録を残しながら継続して管理する姿勢が欠かせません。
