電流計は、回路を流れる電流の大きさを測定する計器です。

学校の理科や電気工事の基礎、電子回路の設計図では、実物の形ではなく決められた記号で表します。

回路図にある丸の中の文字を見分けられるようになると、電流計をどこへ接続すべきか、どの値を読めばよいかも理解しやすくなるでしょう。

この記事では、電流計の回路記号、丸に矢印のように見える表現との違い、JIS規格との関係、読み方、接続方法、テスターとの使い分けまで詳しく解説します。

電流計の記号と回路図での位置づけ

それではまず電流計の記号と、回路図で果たす役割について解説していきます。

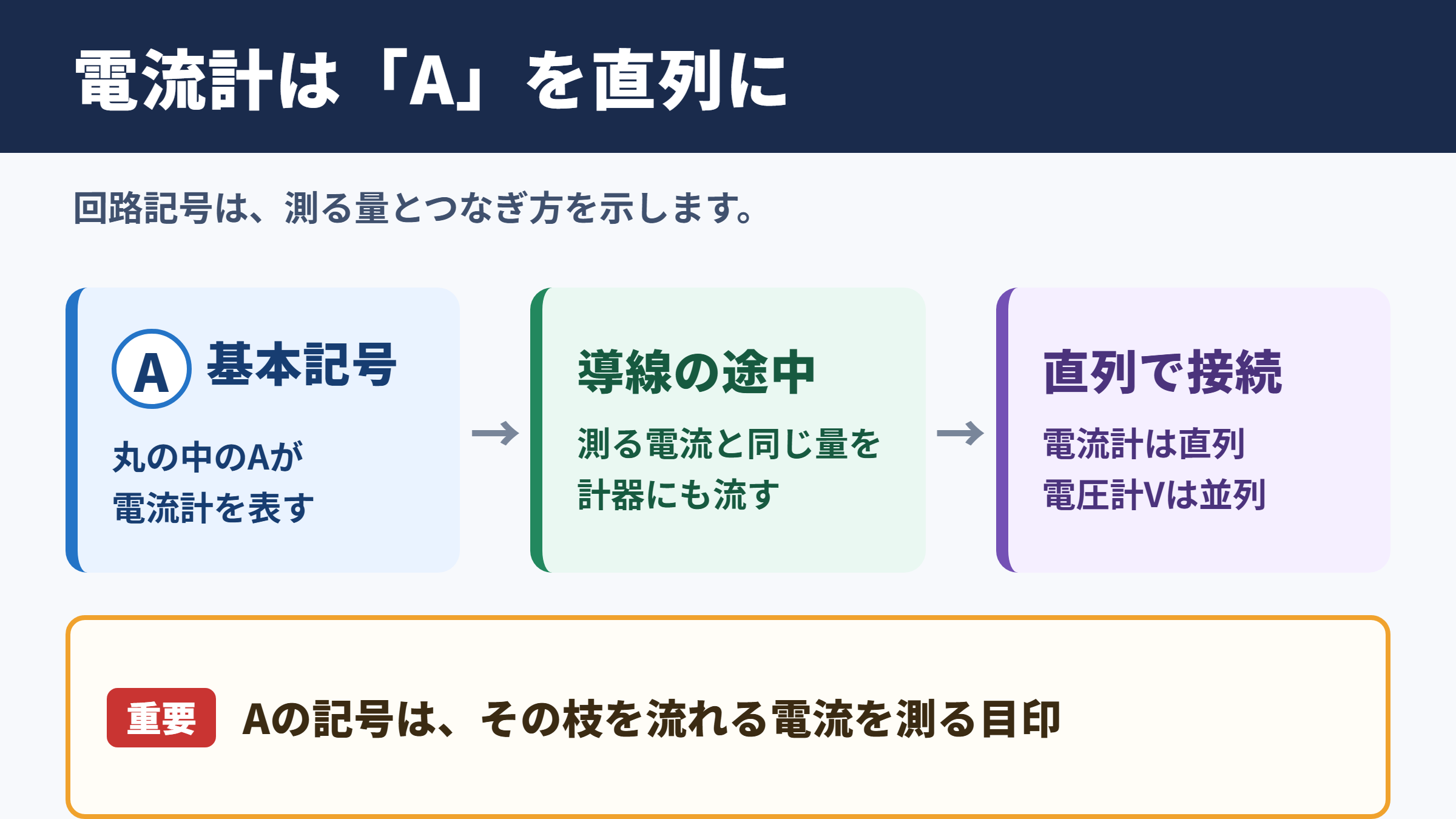

丸の中にAを入れる基本記号

電流計の基本的な回路記号は、円の中に大文字のAを記した形です。

Aは電流の単位であるアンペアを示す英語の頭文字であり、AmmeterのAとも関連づけて覚えられます。

回路図では、導線の途中に丸い記号が入り、その中心にAが書かれます。

この記号を見つけたら、その場所を通過する電流を測定するための計器が直列に入っていると考えるのが基本です。

電流は回路を流れる量なので、測定する機器にも同じ電流が通る必要があります。

そのため、電流計は電源や抵抗、電球などと一列につながる直列接続で描かれます。

たとえば乾電池、スイッチ、電球、電流計が一つずつある単純な回路では、四つの要素が輪になるように並びます。

電流計の前後に抵抗や電球があっても、直列回路なら基本的に同じ電流が流れます。

したがって、どの位置にAの記号が描かれていても、回路全体の電流を測っているケースがあります。

回路記号が伝える接続方法

回路記号は単に機器の名前を示すだけではありません。

配線のつながり方と組み合わせて読むことで、計測の目的や接続方法が分かります。

電流計の記号が導線を横切るように置かれているなら、その導線を流れる電流を測る構成です。

一方で、電圧計を示すVの記号は、測定したい部品の両端に並列で配置されます。

電流計は直列、電圧計は並列という対比は、回路図を読むうえで特に重要な基礎知識です。

両者を逆につなぐと、測定値が不適切になるだけでなく、計器や電源に負担がかかることもあります。

測定する量	代表的な記号	主な接続方法	測る対象
電流	丸の中にA	直列接続	導線や枝を通る電流
電圧	丸の中にV	並列接続	部品の両端の電位差
抵抗	抵抗器の記号	回路に応じる	電流の流れにくさ
電力	Wで表示されることが多い	測定器により異なる	電気エネルギーの大きさ

電流計の読み方と単位

電流計は一般に、でんりゅうけいと読みます。

測定値の単位はアンペアで、記号ではAを使います。

電流が小さい電子回路では、ミリアンペアを表すmAや、マイクロアンペアを表すμAを使う場面も少なくありません。

たとえば0.02Aは20mAと同じ大きさです。

レンジの表示を読むときは、AとmAを混同しない注意が必要でしょう。

100mAのレンジで20という目盛りを読んだ場合と、10Aのレンジで20という目盛りを読む場合では、実際の電流値が異なります。

丸に矢印で表される記号との違い

続いては、丸に矢印が入ったように見える記号と電流計の違いを確認していきます。

矢印が示す方向と電流計のA

電流計そのものの標準的な基本記号は、丸の中のAです。

そのため、丸の中に矢印がある図を見たときは、電流計以外の意味を持つ可能性も検討します。

矢印は電流の向き、信号の流れる向き、可変要素、指示方向などを補足するために使われることがあります。

特に回路図の導線上にある矢印は、慣用的に定めた電流の向きを表す場合があります。

これは電子が移動する向きと一致しないこともあります。

電気回路では、正の電荷が移動するものと仮定した電流の向きを使うため、電子の流れとは反対向きに矢印を置くのが一般的です。

可変抵抗器や電流源との見分け方

丸と矢印の組み合わせには、複数の回路要素が関係します。

図全体を見ずに一つの記号だけを判断すると、読み違えるおそれがあります。

たとえば抵抗器の記号に矢印が接していれば、可変抵抗器やポテンショメータを表すことがあります。

また、円の中に矢印が描かれていれば、電流源を示す記号として使われることがあります。

電流源は一定の電流を供給する理想化した電源であり、電流を測る電流計とは役割が異なります。

見た目の要素	考えられる意味	確認したい点
丸の中にA	電流計	導線に直列で入っているか
導線上の矢印	電流や信号の向き	矢印の近くにIなどの文字があるか
丸の中に矢印	電流源	電源として回路へ電流を供給しているか
抵抗記号に矢印	可変抵抗器	調整端子やつまみを表しているか
計器記号の近くの矢印	指示方向や極性の補足	図面の注記や端子表示

このように、矢印だけで電流計と判断することはできません。

丸の中にAがあるか、回路にどのように接続されているか、周辺にどんな注記があるかを合わせて読むことが大切です。

電流の向きと測定値の正負

電流計には、プラス端子とマイナス端子が設けられている製品があります。

アナログ電流計では端子の向きを誤ると針が逆方向へ振れ、針を傷める原因になることがあります。

デジタル電流計やデジタルマルチメーターでは、接続方向が反対の場合、画面にマイナス記号が表示されることがあります。

この表示は、設定した正方向と実際の電流の向きが逆であることを意味します。

符号の有無は故障の表示とは限らず、方向の情報として扱うと理解しやすいでしょう。

ただし、測定端子やレンジの選択を誤った場合は別の危険があるため、説明書や端子表示の確認が欠かせません。

JIS規格と回路図記号の考え方

続いては、JIS規格と電流計を含む回路図記号の考え方を確認していきます。

JISにおける図記号の役割

JISは、日本産業規格の略称です。

電気用図記号に関するJISは、回路図や配線図で使う記号の意味を共通化する役割を担っています。

設計者、施工者、保守担当者が異なる会社や現場にいても、同じ記号から同じ内容を読み取れることが大切です。

図記号の形に統一性がなければ、部品の取り違えや配線ミスにつながる可能性があります。

そこで、円、線、文字、矢印などの組み合わせに一定のルールが設けられています。

電流計の丸にAという表現も、こうした標準化の考え方に沿った分かりやすい記号です。

国際規格との関係

電気用図記号は、日本だけで通用すればよいものではありません。

国際的にはIECの規格が広く参照され、JISも国際規格との整合を意識して整備されています。

海外製の装置の回路図や英語の技術資料でも、AやVのような基本的な計器記号は共通して理解しやすい部分です。

ただし、細かな描き方、端子の表現、補助記号、古い図面の慣習には違いが見られる場合があります。

記号の意味は単独で固定せず、図面の凡例と規格の版を確認する姿勢が実務では有効です。

特に工場設備、制御盤、建築電気設備の図面では、案件固有の略号が使われることもあります。

教科書の表記と実務図面の表記

学校の教材では、学習しやすさを優先して記号を簡潔に示すことが一般的です。

電流計なら丸にA、電圧計なら丸にVとして示され、電池、スイッチ、電球、抵抗器などと組み合わせて学びます。

実務の図面では、機器番号、端子番号、定格、測定レンジ、信号種別など、より多くの情報が添えられます。

たとえば盤面に設置する電流計なら、計器の記号の近くに測定対象や変流器の情報が記されることがあります。

単相回路か三相回路か、交流か直流かによって、計測方法も変わります。

基本記号を理解したうえで、周辺の文字情報を読み取る力を伸ばすと、複雑な図面にも対応しやすくなります。

電流計の接続方法と測定手順

続いては、電流計を実際に使うときの接続方法と測定手順を確認していきます。

直列接続が必要になる理由

電流とは、単位時間あたりに導線の断面を通過する電気の量です。

ある部品を流れる電流を測るには、その部品と同じ経路に電流計を入れる必要があります。

これが直列接続です。

電流計は内部抵抗ができるだけ小さくなるように作られています。

内部抵抗が大きいと、計器をつないだだけで回路の電流が変化し、正しい測定が難しくなるためです。

理想的な電流計の内部抵抗はゼロに近いと考えます。

たとえば6Vの電源と3Ωの抵抗だけで構成した理想的な回路では、電流は2Aになります。

実際には電源の内部抵抗、導線の抵抗、計器の抵抗などが影響するため、計算値と測定値がわずかに異なることもあります。

その差を考えることも、電気計測の重要な視点です。

並列接続を避けるべき理由

電流計を電源の両端へ直接つなぐ並列接続は、基本的に避けなければなりません。

内部抵抗が小さい電流計を並列につなぐと、回路全体の抵抗が極端に小さくなります。

その結果、非常に大きな電流が流れる短絡に近い状態になるおそれがあります。

ヒューズが切れる、保護回路が作動する、リード線が熱を持つ、計器が破損するといった危険につながる場合もあります。

電流を測るときは回路を一度切り、その間へ計器を入れることが原則です。

測定前には、電源を切る、レンジを確認する、端子を確認するという順序を習慣にすると安全性が高まります。

レンジ選択と端子の確認

多くの電流計やデジタルマルチメーターには、複数の測定レンジがあります。

測定値が予想できない場合は、最も大きいレンジから始めるのが安全です。

小さすぎるレンジを選ぶと、表示上限を超えたり、保護ヒューズが切れたりする可能性があります。

値がおおよそ分かったら、より小さいレンジに切り替えると、細かな変化を読み取りやすくなります。

また、テスターでは電流用端子と電圧用端子が別になっていることがあります。

電圧を測った直後にリード線を電流用端子へ挿したままにすると、次の測定で事故につながる場合があります。

測定後はリード線を電圧測定用の端子へ戻す習慣をつけると、作業ミスの予防に役立つでしょう。

確認項目	測定前のポイント	主な目的
電源状態	配線変更時は電源を切る	短絡や感電の予防
測定レンジ	予想値より大きい範囲から選ぶ	過大電流による損傷の予防
リード線の端子	AまたはmA端子を確認する	誤接続の防止
接続方式	測定対象と直列にする	正しい電流値の取得
極性	直流ではプラスとマイナスを確認する	符号の理解と計器保護

アナログ電流計とデジタル電流計の読み方

続いては、アナログ電流計とデジタル電流計の読み方を確認していきます。

アナログ目盛の選び方

アナログ電流計は、針の位置を目盛板から読み取る方式です。

一つの目盛板に複数の数字が書かれていることが多く、選んだレンジに対応する数字列を読む必要があります。

たとえば最大3Aのレンジを使っているときは、0から3までの数字列を基準にします。

最大300mAのレンジなら、0から300までの数字列、または0から3までの目盛を100倍して読める場合があります。

針を正面から見ないと、視差によって読み取り値がずれることがあります。

鏡面付きの目盛板では、針とその反射像が重なる角度から読むことで、視差を減らせます。

デジタル表示の単位と小数点

デジタル電流計は、数値が画面に直接表示されるため、目盛の補間が不要です。

ただし、表示された数字だけを見て判断すると単位の見落としが起こります。

0.250Aと250mAは同じ値ですが、0.250mAは大きく異なります。

数字と一緒にA、mA、μAの表示を必ず確認することが重要です。

オートレンジ機能を持つ機器では、電流値に応じて単位や小数点位置が自動で切り替わります。

測定中に表示単位が変わったときは、数値の桁が変化して見えても、実際には自然な切り替えであることがあります。

交流と直流の表示の違い

電流には、一定方向に流れる直流と、向きや大きさが周期的に変化する交流があります。

乾電池や直流電源装置を使う回路では、直流電流を測る設定を選びます。

家庭用コンセントや交流機器の回路を扱う場合は、交流電流に対応した計器と設定が必要です。

交流測定では、実効値表示かどうかも測定目的に関係します。

機器によっては、正弦波を前提にした測定方式と、波形が変化しても比較的正確に測る真の実効値方式があります。

インバーター機器やスイッチング電源の周辺では波形が単純でないこともあるため、計器の仕様を確認すると安心です。

テスターやクランプメーターとの使い分け

続いては、電流計、テスター、クランプメーターの使い分けを確認していきます。

デジタルマルチメーターでの電流測定

デジタルマルチメーターは、電圧、電流、抵抗などを一台で測定できる便利な計器です。

電流を測定する場合は、電流レンジを選び、リード線を指定された端子へ接続します。

通常の電流計と同じように、測定対象の回路へ直列に入れる必要があります。

小電流を扱うmA端子と、比較的大きな電流を扱うA端子が分かれている機種もあります。

どちらの端子を使うかは、予想される電流値と製品の定格で決まります。

テスターは万能に見えても、測定モードごとに接続方法が変わる点に注意しましょう。

クランプメーターが便利な場面

クランプメーターは、導線を挟み込んで電流を測定する計器です。

回路を切断して直列に計器を入れる必要がないため、設備点検や太いケーブルの電流測定に向いています。

分電盤、空調設備、モーター回路、建物の電気設備などでは、クランプメーターが活躍します。

ただし、クランプ部で複数の導体を同時に挟むと、磁界が打ち消し合って正しい値を得られないことがあります。

原則として、測定したい一方の導体だけをクランプする必要があります。

交流専用の機種、直流にも対応するホール素子式の機種などがあるため、用途に合うものを選びます。

用途別に選ぶ測定器

小型の電子工作で数mA程度の電流を調べるなら、デジタルマルチメーターが使いやすいでしょう。

学校の実験で回路の基本を学ぶなら、目盛の変化を観察できるアナログ電流計にも利点があります。

住宅設備や工場設備の点検では、回路を止めずに測りやすいクランプメーターが適しています。

測定器の選択では、測定範囲、交流と直流への対応、確度、安全規格、使用環境を比較することが大切です。

電流値だけでなく、作業の安全性と回路への影響も考慮すると、適切な機器を選びやすくなります。

測定器	主な特徴	向いている用途	注意点
電流計	電流測定に特化	学習用回路や固定計測	直列接続が必要
デジタルマルチメーター	複数の電気量を測定可能	電子工作や故障診断	端子とレンジを確認
アナログテスター	針の変化を観察できる	変動の傾向確認	目盛と視差に注意
クランプメーター	導線を挟んで測定	設備保守や大電流測定	一本の導体を挟む

電流計の記号に関するまとめ

電流計の記号は、丸の中にAと表すのが基本です。

Aはアンペアを意味し、回路図では電流を測定する計器が配置されていることを示します。

電流計は測定対象と直列に接続し、電圧計のように並列接続しないことが重要です。

丸に矢印がある表現は、電流の向き、電流源、可変抵抗器など別の意味を持つ場合があるため、記号の周辺と回路全体を確認しましょう。

JISをはじめとする図記号のルールは、設計、施工、保守に関わる人が同じ回路情報を正確に共有するために役立ちます。

アナログ計器では目盛とレンジを対応させ、デジタル計器ではA、mA、μAといった単位まで読むことが大切です。

回路図のAを見つけたら、直列接続、レンジ、端子、極性を順に確認すると、測定ミスを防ぎやすくなります。

基本記号の意味を押さえたうえで、電流計、テスター、クランプメーターを目的に応じて使い分けてください。
