電気二重層キャパシタの充放電特性とは？高速充放電できる理由を解説（サイクル特性：内部抵抗：電流：電圧変化：寿命など）

電気二重層キャパシタは、短時間で大きな電力を出し入れできる蓄電デバイスです。

二次電池と似た用途で使われる一方、充放電の仕組み、電圧の変化、寿命の考え方には明確な違いがあります。

回生エネルギーの回収、瞬時停電対策、ピーク電力の補助などで採用を検討するなら、容量だけでなく内部抵抗と使用電圧範囲を理解することが大切です。

ここでは電気二重層キャパシタの充放電特性を中心に、高速充放電が可能な理由、電流と電圧の関係、サイクル特性、寿命を左右する条件まで整理します。

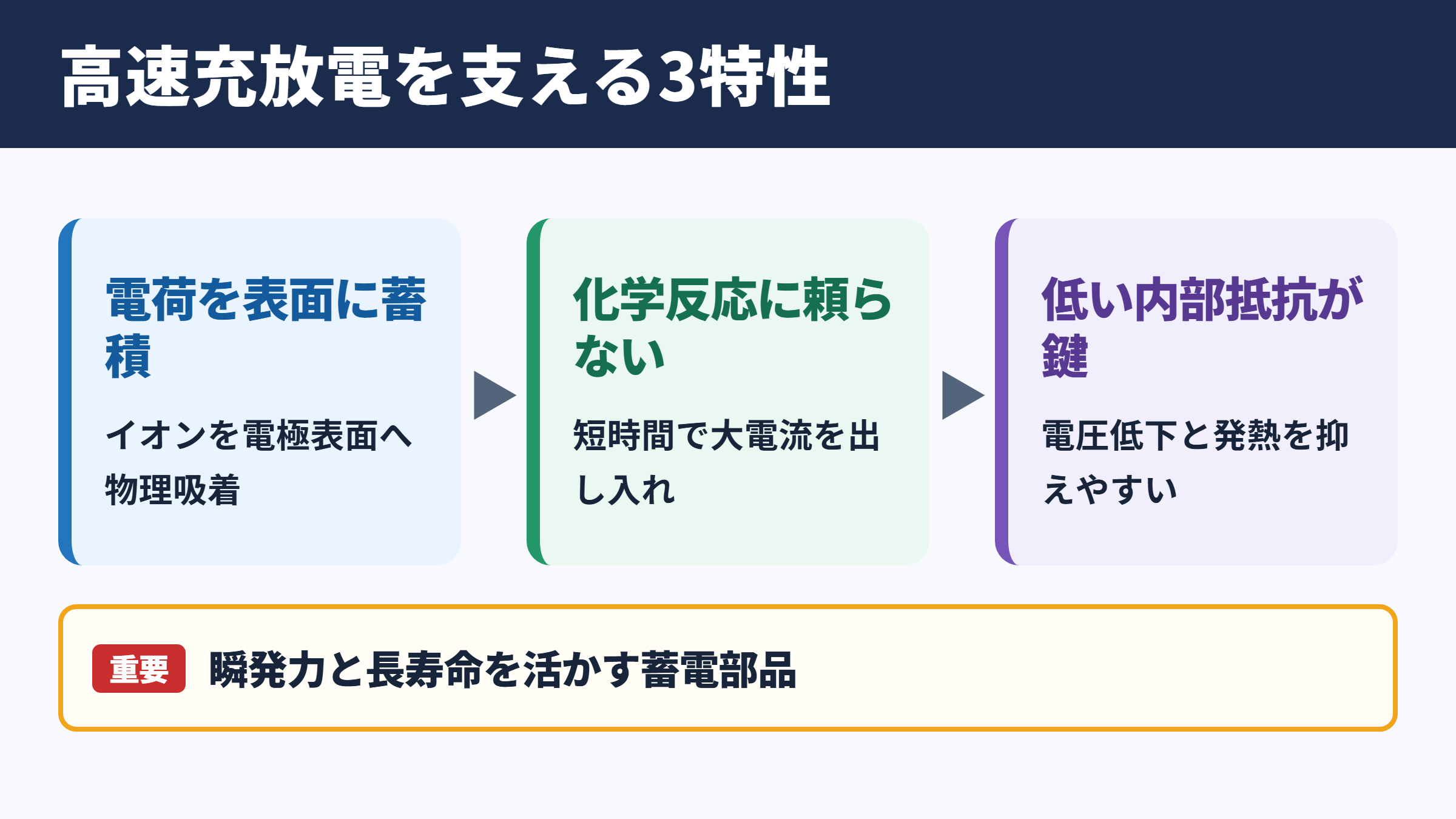

高速充放電を可能にする電気二重層キャパシタの特性

それではまず、電気二重層キャパシタが高速充放電に向く理由について解説していきます。

電気二重層に電荷をためる仕組み

電気二重層キャパシタは、電極表面に電荷を物理的に吸着させてエネルギーを蓄えます。

一般的なリチウムイオン電池のように、充放電のたびに活物質の内部へイオンを出し入れする反応が中心ではありません。

多孔質活性炭などで作られた電極は非常に大きな表面積を持ち、電解液中のイオンが電極表面に集まることで電気二重層が形成されます。

このため、化学反応の進行速度に強く縛られにくく、短時間で大電流を受け入れたり放出したりしやすい点が大きな特徴です。

ただし、電荷をためる面積が大きくても、電極の細孔構造や電解液の粘度、端子や集電体の抵抗によって実際の出力性能は変わります。

化学反応型の蓄電池との違い

二次電池は一般に高いエネルギー密度を得やすく、比較的長い時間にわたって電力を供給する用途に適しています。

一方で、急激な大電流充放電を繰り返すと、発熱や電極劣化、内部抵抗の増加につながる場合があります。

電気二重層キャパシタは蓄えられるエネルギー量では二次電池に及ばないことが多いものの、出力密度、急速充電性能、繰り返し耐久性に優れます。

たとえば車両の制動時に発生する回生電力は短時間に集中するため、高い電力を素早く吸収できる特性が特に役立ちます。

電池とキャパシタを組み合わせ、キャパシタに急激な電力変動を担当させる設計も広く行われています。

高速充放電に影響する内部抵抗

高速充放電の能力を判断する際は、等価直列抵抗と呼ばれる内部抵抗が重要です。

内部抵抗が低いほど、電流が流れたときの電圧降下と発熱を抑えやすくなります。

放電時には端子電圧が低下し、充電時には端子電圧が上昇するため、負荷や充電器から見える電圧は理想的な静電容量だけでは決まりません。

大電流を扱う回路では、わずかな抵抗でも大きな電圧損失や発熱になります。

セル単体の仕様だけでなく、バスバー、配線、ヒューズ、スイッチ、接続部の抵抗まで含めて確認する必要があります。

充放電時の電流と電圧変化

続いては、充電と放電に伴う電流および電圧変化を確認していきます。

容量と電圧による蓄電エネルギー

キャパシタに蓄えられるエネルギーは、静電容量と電圧の二乗に関係します。

そのため、定格電圧付近で使う場合と、電圧が半分まで低下した状態では、取り出せるエネルギーに大きな差が生じます。

電圧が半分になると、残るエネルギーは4分の1程度になります。

この特徴は、放電の終盤で使えるエネルギーが想像以上に少なくなることを意味します。

利用可能な電圧範囲をあらかじめ決め、必要なエネルギーから容量と直列セル数を逆算することが重要でしょう。

定電流充電における電圧の上昇

定電流で充電する場合、理想的には電圧がほぼ直線的に上昇します。

これは、キャパシタの電圧変化が充電電流と充電時間に比例し、静電容量に反比例するためです。

実機では内部抵抗による電圧上昇も加わるため、充電開始直後には端子電圧が少し跳ね上がって見えることがあります。

定格電圧を超える過充電は寿命低下や故障の原因になるため、電圧監視と充電電流の制御が欠かせません。

直列接続したセルでは個体差による電圧ばらつきもあるため、セルバランス回路を組み込む設計が有効です。

定電流放電における電圧の低下

定電流で放電すると、キャパシタの電圧は時間とともにほぼ直線的に低下します。

電池のように一定電圧域を長く保つ特性ではないため、負荷側が求める最低動作電圧を意識する必要があります。

DC DCコンバータを使って電圧を昇圧または降圧すれば、キャパシタの電圧変動を負荷に合わせて利用できます。

ただし変換器にも効率損失があり、低電圧側では同じ出力を得るためにより大きな電流が必要になります。

その結果、内部抵抗による損失が増えやすいため、放電終止電圧を低くしすぎない設計が現実的です。

内部抵抗と出力特性の関係

続いては、内部抵抗が出力、発熱、実用上の放電時間に及ぼす影響を確認していきます。

電圧降下による出力制限

キャパシタから大電流を取り出すと、内部抵抗の影響で端子電圧が低下します。

負荷が一定電力を要求する機器では、電圧が下がるほど必要電流が増えるため、さらに電圧降下が大きくなる傾向があります。

モーターの始動、アクチュエータの駆動、無停電電源の瞬時バックアップでは、この電圧低下を見込んだ余裕のある設計が必要です。

カタログに記載された容量が十分でも、低温時や大電流時に必要な端子電圧を保てなければ、期待した動作は得られません。

損失と発熱の考え方

内部抵抗で発生する電力損失は、電流の二乗に比例します。

したがって、電流を2倍にすると発熱は単純に2倍ではなく、理論上は4倍に増えます。

連続的に充放電を繰り返す用途では、セル温度の上昇が蓄積しやすくなります。

周囲温度が高い場所や密閉された筐体では熱が逃げにくいため、実際の運転条件で温度を測定することが望ましいでしょう。

温度上昇は内部抵抗、漏れ電流、寿命にも影響するため、設計レビューでは熱解析と実測を併用すると安心です。

直列接続と並列接続の影響

必要電圧を高くする場合はセルを直列に接続し、必要容量や許容電流を大きくしたい場合は並列接続を検討します。

直列接続では静電容量が小さくなり、各セルの電圧管理が必要になります。

並列接続では容量が増え、理想的には内部抵抗も低下しますが、配線の長さや接続抵抗が電流分担を乱すことがあります。

接続方法	主な変化	設計上の注意点
直列接続	耐圧が上がり、合成容量は小さくなる	セル電圧のばらつきとバランス回路の確認
並列接続	容量が増え、実効抵抗を下げやすい	配線抵抗をそろえ、偏った電流集中を防止
直並列接続	電圧と容量を両立しやすい	保護回路、ヒューズ、故障時の電流経路を検討

モジュールとして使用する場合は、セル数だけでなく、バランシング方式と保護回路の消費電流まで含めて仕様を比較してください。

サイクル特性と寿命を左右する条件

続いては、長期使用で重要になるサイクル特性と寿命の条件を確認していきます。

長寿命とされる理由

電気二重層キャパシタは、主に物理的なイオン吸着によって蓄電するため、適正な条件なら非常に多くの充放電サイクルに耐えられます。

頻繁な短時間充放電が発生する装置では、二次電池だけに負担を集中させるよりも、キャパシタを併用することでシステム全体の耐久性向上を期待できます。

ただし、長寿命という表現は無条件に長く使える意味ではありません。

定格電圧を超える運用、高温環境、過大なリップル電流、長期間の高電圧保持は、性能の低下を早める要因になります。

容量低下と内部抵抗増加

寿命の評価では、静電容量の低下と内部抵抗の増加を合わせて確認します。

容量が低下すると蓄えられるエネルギーが減少し、内部抵抗が増加すると大電流時の電圧降下と発熱が大きくなります。

特に出力重視の用途では、容量が多少残っていても、内部抵抗の増加が先に問題となることがあります。

定期点検では、初期値との比較だけでなく、実際の負荷電流での端子電圧、温度、充放電時間を記録すると変化を把握しやすくなります。

温度と印加電圧による劣化

温度が高いほど、電解液や電極材料の変化が進みやすくなり、漏れ電流の増加や寿命短縮につながる場合があります。

また、定格電圧付近で長時間保持する使い方は、短時間の充放電を繰り返す場合とは異なる負荷になります。

設置場所の最高温度、自己発熱、待機時の印加電圧を考慮し、必要であれば定格より余裕のある電圧設計を選ぶとよいでしょう。

低温では内部抵抗が上がりやすいため、寒冷地や屋外設備では始動時の電圧低下も確認が必要です。

用途別の選定と充放電回路

続いては、用途に応じた電気二重層キャパシタの選定方法と回路上の注意点を確認していきます。

回生電力の回収用途

クレーン、搬送装置、車両、産業機械では、減速時や下降時に回生エネルギーが発生します。

そのエネルギーを電気二重層キャパシタに一時的に蓄え、加速時や次の動作時に再利用すれば、電力のピークを抑えられます。

この用途では短時間の大電流を繰り返すため、許容電流、内部抵抗、放熱性能を重視します。

回生電圧がキャパシタモジュールの許容電圧を超えないよう、DC DCコンバータや制動回路との連携も必要です。

瞬時停電対策とバックアップ用途

制御装置、通信機器、メモリ保持回路では、数秒から数分程度の電力維持が求められることがあります。

電気二重層キャパシタは短時間バックアップに適しており、充電状態を維持しやすい設計であれば保守負担を抑えられます。

ただし、長時間の非常用電源を担う場合は、必要エネルギーに対してモジュールが大きくなる可能性があります。

バックアップ時間だけで判断せず、最低動作電圧、負荷の突入電流、待機中の漏れ電流を確認することが大切です。

選定時に確認したい仕様項目

製品選定では静電容量と定格電圧だけでなく、ESR、許容連続電流、最大パルス電流、使用温度範囲、寿命条件、端子形状を確認します。

メーカーの寿命データは特定の温度と電圧条件に基づくため、実際の環境と同じとは限りません。

モジュール製品では、内部にバランス回路や過電圧保護機能が含まれるか、外部制御が必要かも重要です。

確認項目	見るべき理由	用途例
静電容量	必要な蓄電エネルギーと放電時間に関係	バックアップ、補助電源
定格電圧	直列数と安全な運転範囲を決める	高電圧モジュール
ESR	電圧降下と発熱、瞬時出力に影響	回生、モーター始動
許容電流	連続運転時の熱的な限界を把握	繰り返し充放電
漏れ電流	待機時のエネルギー損失を見積もる	長時間待機装置
寿命条件	交換計画と保守周期を検討	産業設備、屋外装置

仕様の数値を単独で比較するのではなく、必要な電圧範囲で何ジュール使えるかという観点で評価することが選定の近道です。

電気二重層キャパシタの充放電特性のまとめ

電気二重層キャパシタは、電極表面の電気二重層に電荷を蓄えるため、高速充放電と優れたサイクル特性を発揮します。

特に短時間の大電流を受け入れる回生用途、瞬時停電時のバックアップ、電力ピークの補助で強みを活かせるでしょう。

一方で、電圧は放電に伴って連続的に下がり、蓄電エネルギーは電圧の二乗に依存します。

そのため、容量だけでなく、使用可能な電圧範囲、DC DCコンバータの効率、負荷の最低動作電圧を含めた設計が必要です。

内部抵抗は高速充放電性能の中心となる指標であり、電圧降下、発熱、出力、寿命すべてに関係します。

高温、過電圧、大きすぎるリップル電流は劣化を早めるため、実際の設置環境と運転条件に合わせて余裕を持たせることが重要です。

電池が得意な長時間のエネルギー供給と、キャパシタが得意な瞬間的な電力の出し入れを使い分ければ、より信頼性の高い蓄電システムを構築できます。
