カーボン繊維は、非常に軽いにもかかわらず高い強度と剛性を持つ先端材料です。

航空機や自動車、スポーツ用品、風力発電設備まで幅広く使われており、脱炭素や省エネルギーを支える素材としても注目されています。

一方で、鉄やアルミニウムとは性質も加工方法も異なるため、特徴と注意点をあわせて理解することが重要です。

この記事では、カーボン繊維の意味、CFRPとの違い、製造工程、用途、選定時に押さえたいポイントをわかりやすく解説します。

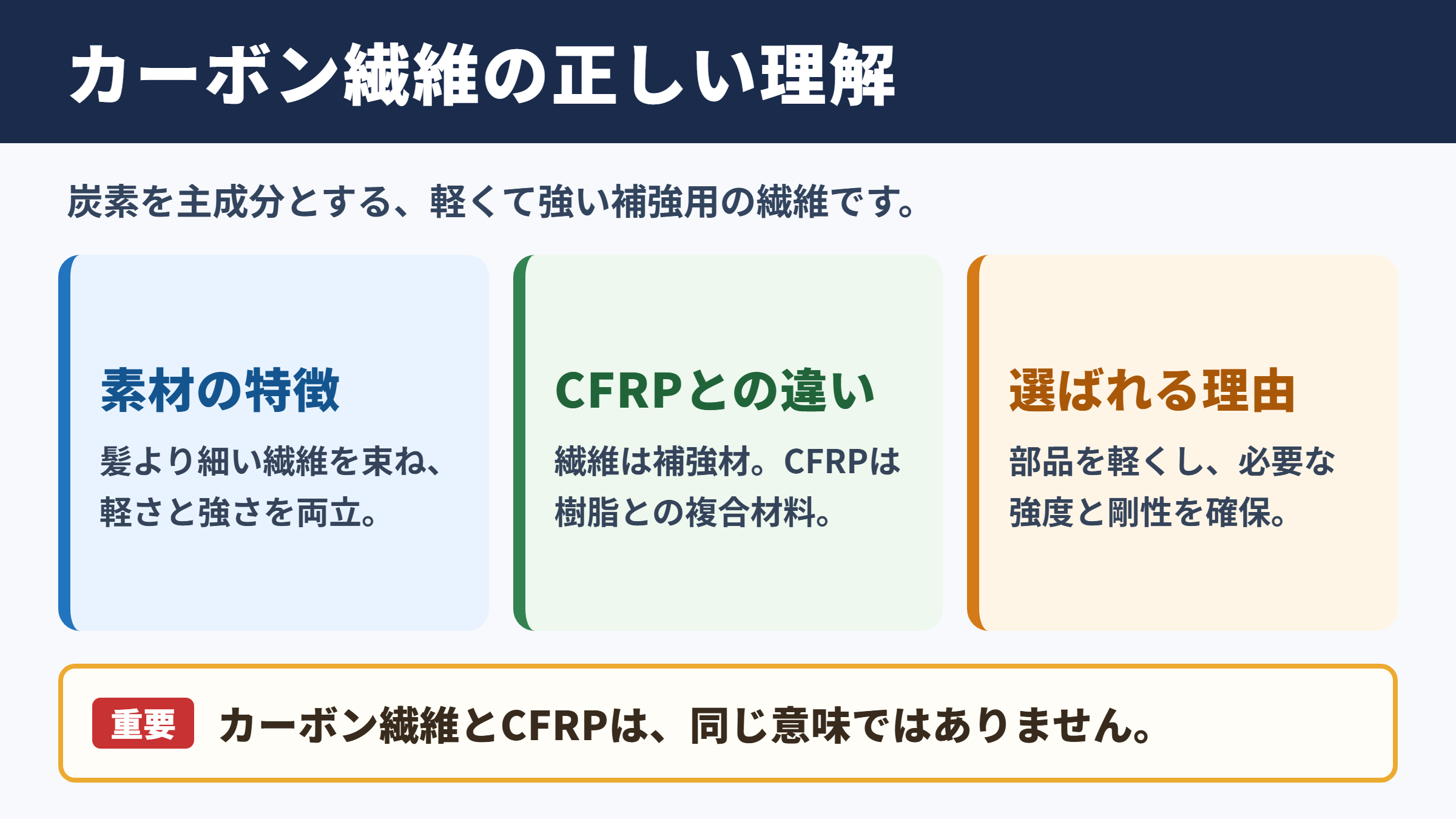

カーボン繊維の意味と結論

それではまずカーボン繊維について解説していきます。

炭素を主成分とする高機能繊維

カーボン繊維とは、炭素を主成分として作られる細い繊維状の材料です。

一般に直径は数マイクロメートルから十数マイクロメートルほどであり、人の髪の毛より細い繊維が束ねられて製品になります。

炭素原子が規則的に並んだ構造を持つため、重量に対して大きな力に耐えやすい点が特徴です。

軽量性と高強度を同時に実現しやすいことが、カーボン繊維が多くの分野で採用される大きな理由でしょう。

繊維単体では布や糸のような形状ですが、樹脂と組み合わせることで、板材、筒、複雑な立体部品などに加工できます。

このように繊維と樹脂を組み合わせた材料は、繊維強化プラスチックと呼ばれます。

CFRPとの関係

CFRPは、Carbon Fiber Reinforced Plasticsの略称で、日本語では炭素繊維強化プラスチックと呼ばれます。

カーボン繊維そのものは補強材であり、CFRPはカーボン繊維をエポキシ樹脂などの母材に埋め込んだ複合材料です。

つまり、カーボン繊維とCFRPは同じ意味ではありません。

カーボン繊維は強度を担い、樹脂は繊維を固定し、荷重を分散させ、部品形状を保つ役割を担います。

この役割分担によって、金属材料では作りにくい軽量かつ高性能な構造部品を設計しやすくなります。

カーボン繊維が選ばれる理由

カーボン繊維が選ばれる理由は、単純に強いからだけではありません。

比重が小さく、部品を軽くしながら必要な強度や剛性を確保しやすい点に価値があります。

輸送機器では車体や部品を軽量化できれば、燃費、航続距離、加速性能、積載量などの改善につながります。

また、繊維の向きを設計できる異方性も見逃せない特性です。

力がかかる方向に合わせて繊維を配置することで、必要な箇所へ効率よく性能を持たせられます。

ただし、全方向に同じ性質を持つ金属とは設計の考え方が異なるため、材料選定には専門的な検討が必要です。

カーボン繊維の特徴

続いてはカーボン繊維の特徴を確認していきます。

軽量性と比強度

カーボン繊維は鉄鋼材料より比重が小さく、軽量化に向いた材料です。

比強度とは、材料の強度を密度で割って比較する考え方で、軽い材料がどれだけ効率よく力に耐えられるかを示します。

カーボン繊維はこの比強度に優れ、重量制限の厳しい航空宇宙分野やレーシングカーで高く評価されています。

軽量化によって必要なエネルギーを減らせるため、製品使用時の環境負荷低減にもつながるでしょう。

特に航空機では、機体の重量が燃料消費量へ大きく影響します。

数キログラムの軽量化が長期的な燃料削減につながる場合もあり、材料選定の影響は小さくありません。

材料	重量の傾向	強度の傾向	主な特徴
カーボン繊維	非常に軽い	高い	繊維方向に優れた性能を発揮しやすい
アルミニウム	比較的軽い	中程度から高い	加工しやすく、汎用性が高い
鉄鋼	重い	高い	価格や加工性に優れ、幅広く使われる
ガラス繊維	比較的軽い	中程度	コストを抑えやすい繊維強化材

高剛性と寸法安定性

剛性とは、力を受けたときに変形しにくい性質を指します。

高剛性な部材はたわみを抑えやすく、精度が求められる機械部品、ロボットアーム、測定装置などにも活用されます。

カーボン繊維は熱による伸び縮みが小さい傾向にあり、温度変化のある環境で寸法を安定させたい用途にも向きます。

ただし、CFRPとしての熱膨張特性は、繊維の配向や使用する樹脂に左右されます。

一方向に繊維を並べた部材と、複数方向に積層した部材では、変形の仕方が異なるためです。

耐食性と導電性

カーボン繊維は、一般的な金属のように赤さびが広がる材料ではありません。

そのため、海水、湿気、薬品などにさらされる環境で、耐食性を期待して採用されることがあります。

一方で、炭素は電気を通しやすい性質を持ちます。

この導電性は、静電気対策や電磁波対策に活用できる反面、金属と接触した際の電食に注意が必要です。

特にアルミニウム合金と接する構造では、絶縁層や表面処理を設ける設計が重要になります。

耐食性に優れることと、異種金属との組み合わせで注意が必要なことは、あわせて覚えておきたいポイントです。

カーボン繊維の製造工程

続いてはカーボン繊維の製造工程を確認していきます。

原料繊維の準備

カーボン繊維の代表的な原料には、ポリアクリロニトリルを用いるPAN系と、石油や石炭由来のピッチを用いるピッチ系があります。

現在はPAN系カーボン繊維が広く利用されており、航空機、自動車、圧力容器、スポーツ用品など多彩な用途で使われています。

まずは原料を紡糸し、細い前駆体繊維を作ります。

前駆体の品質は最終的な強度や表面状態に影響するため、原料段階から高い管理精度が求められます。

繊維の太さや均一性がばらつくと、後工程で性能差が生じやすくなるでしょう。

耐炎化と炭素化

前駆体繊維は、いきなり高温に加熱すると形状が崩れやすいため、最初に耐炎化と呼ばれる処理を行います。

空気中で比較的低い温度から加熱し、熱に耐えられる安定した構造へ変化させます。

次に、酸素を抑えた炉の中で高温処理を行う炭素化工程へ進みます。

この工程では炭素以外の元素が多く除かれ、炭素原子が主体の繊維に変化します。

さらに高温で処理する黒鉛化を行う場合もあり、用途に応じて弾性率や結晶構造を調整します。

表面処理とサイジング

炭素化した直後のカーボン繊維は、樹脂と十分に密着しない場合があります。

そこで表面処理を施し、樹脂との接着性を高めます。

続いてサイジング剤を付与し、繊維を束ねやすくしながら、取り扱い時の毛羽立ちや損傷を抑えます。

この表面処理はCFRPの層間強度や耐久性にも関係するため、目立たない工程ながら重要です。

カーボン繊維の性能は炭素化だけで決まるわけではなく、樹脂との界面設計にも左右されます。

用途ごとに相性のよい樹脂が異なるため、繊維メーカーと成形メーカーの技術連携も欠かせません。

CFRPの成形方法と設計

続いてはCFRPの成形方法と設計を確認していきます。

プリプレグ成形

プリプレグとは、あらかじめカーボン繊維に樹脂を含浸させた中間材料です。

シート状のプリプレグを設計どおりに積み重ね、真空状態や加熱加圧によって硬化させる方法は、航空宇宙分野などで広く使われます。

繊維方向や積層順序を細かく制御しやすく、高品質なCFRP部品を作りやすい点が強みです。

一方で、材料の保管条件、作業時間、硬化設備などに配慮が必要であり、量産性とコストが課題になることもあります。

高性能な部品ほど、材料費だけでなく製造管理を含めた総コストで評価する視点が必要です。

RTMと射出成形

RTMは、型の中に乾燥した繊維基材を置き、樹脂を注入して硬化させる成形方法です。

複雑な形状に対応しやすく、品質の安定化や量産化を目指せるため、自動車部品などでも活用が進んでいます。

短いカーボン繊維を混ぜた熱可塑性樹脂では、射出成形を利用できる場合があります。

射出成形は生産性に優れますが、連続繊維を使ったCFRPと比べると、繊維の長さや配向によって性能が変わります。

必要な強度、成形サイクル、部品形状、コストを整理し、適した工法を選ぶことが大切です。

成形方法	特徴	向く用途	検討ポイント
プリプレグ成形	高性能な積層設計に対応しやすい	航空機、競技用品、高級部品	設備、保管、作業時間
RTM	型内で樹脂を注入する	自動車部品、産業機器	樹脂流動、含浸性、サイクル
フィラメントワインディング	繊維を巻き付けて成形する	圧力容器、パイプ	巻き角度、内圧設計
射出成形	量産しやすい	小型部品、筐体、補強部品	繊維長、そり、配向

繊維配向と積層構成

CFRPの設計では、繊維をどの方向に配置するかが性能を大きく左右します。

引張荷重が主にかかる方向へ一方向繊維を配置すれば、その方向の強度と剛性を高めやすくなります。

しかし、一方向だけに繊維をそろえると、横方向からの力やねじりに弱くなるおそれがあります。

そのため、実際の部品では複数方向の繊維を積層し、荷重条件に応じてバランスを取ります。

ゼロ度、プラスマイナス四十五度、九十度などを組み合わせる積層設計は、CFRPの基本的な考え方です。

カーボン繊維の用途

続いてはカーボン繊維の用途を確認していきます。

航空宇宙と防衛分野

航空宇宙分野は、カーボン繊維とCFRPを代表する用途の一つです。

航空機の胴体、主翼、尾翼、内装部品、宇宙機の構造部材などでは、軽量化と高剛性が特に重要になります。

飛行中の荷重、温度変化、振動、長期耐久性を考慮しながら、複合材料として設計されています。

燃料効率を高めるためには機体の軽量化が有効であり、カーボン繊維の採用は航空産業の技術進化と深く結び付いています。

厳しい品質保証が求められるため、製造履歴や非破壊検査も重要な工程です。

自動車とモビリティ分野

自動車分野では、スポーツカーや高級車だけでなく、電気自動車、燃料電池車、商用車への活用も広がっています。

車体を軽くできれば、電池容量や燃料搭載量を有効に使いやすくなり、航続距離の向上も期待できます。

また、水素を高圧で貯蔵するタンクでは、カーボン繊維で補強した圧力容器が重要な役割を担います。

高い内圧に耐えるため、繊維を巻き付けるフィラメントワインディングが用いられることがあります。

モビリティ分野では軽量化だけでなく、エネルギーを安全に蓄える技術としても注目されています。

スポーツ用品と産業設備

ゴルフクラブ、テニスラケット、釣り竿、自転車、スキー板など、スポーツ用品はカーボン繊維が身近に感じられる分野です。

軽く振りやすいこと、しなりを調整しやすいこと、衝撃や振動の伝わり方を設計しやすいことが採用理由になります。

産業分野では、ロボット、工作機械部品、搬送装置、半導体製造装置、風力発電ブレードなどにも使われます。

大型設備では軽量化によって駆動負荷を抑えられるほか、高剛性による位置決め精度の向上も期待できます。

風力発電ではブレードの大型化が進んでおり、強度と軽さを両立できる複合材料の重要性が増しています。

カーボン繊維の課題と選定ポイント

続いてはカーボン繊維の課題と選定ポイントを確認していきます。

コストと量産性

カーボン繊維は高性能である一方、一般的な金属材料やガラス繊維と比べてコストが高くなりやすい材料です。

原料、エネルギーを要する高温処理、品質管理、成形時間などが価格に影響します。

そのため、部品単体の価格だけで判断すると、採用のハードルが高く感じられるかもしれません。

しかし、軽量化による燃費改善、部品点数の削減、耐食性による保守費用の低減まで含めて考えると、総合的な価値が見えてきます。

初期コストとライフサイクルコストを分けて評価することが、適切な材料選定につながります。

加工性とリサイクル

CFRPは、切断や穴あけの際に工具摩耗や粉じんが課題になりやすい材料です。

加工時には集じん設備や保護具を整え、導電性のある粉じんによる機器トラブルにも注意する必要があります。

また、熱硬化性樹脂を用いたCFRPは、一度硬化すると再び溶かして成形し直すことが難しい特徴があります。

近年は回収したCFRPから繊維を取り出すリサイクル技術や、再利用しやすい熱可塑性樹脂を用いる技術が研究されています。

再生カーボン繊維は、短繊維不織布や成形材料として活用されるケースも増えています。

安全性と使用環境

カーボン繊維を使った製品では、衝撃による内部損傷に注意が必要です。

表面に大きな傷が見えなくても、内部で層間剥離や繊維破断が起きている場合があります。

そのため、超音波、X線、サーモグラフィーなどを用いた非破壊検査が重要になります。

高温環境では、使用する樹脂の耐熱性が性能の上限を決めることがあります。

湿度、紫外線、薬品、繰り返し荷重も含め、実際の使用条件に合う樹脂と表面保護を選びましょう。

繊維の強さだけで判断せず、複合材料全体の耐久性を見ることが重要です。

まとめ

カーボン繊維は、炭素を主成分とする軽量で高強度な繊維です。

樹脂と組み合わせたCFRPは、航空宇宙、自動車、圧力容器、スポーツ用品、産業機器など幅広い分野で活用されています。

特に、軽量性、高強度、高剛性、耐食性、繊維配向を活かした設計自由度は、カーボン繊維ならではの大きな魅力です。

その一方で、コスト、加工性、異種金属との接触、衝撃後の内部損傷、リサイクルといった課題もあります。

材料選定では、カーボン繊維そのものの性能だけでなく、樹脂、成形法、積層構成、使用環境、製品寿命まで総合的に検討することが大切でしょう。
