電気二重層キャパシタとコンデンサの違いは？構造や用途を比較（蓄電デバイス：容量：充放電：誘電体：特性など）

電気二重層キャパシタとコンデンサは、どちらも電気を蓄えたり放出したりする部品です。

しかし、蓄えられる電気量、電圧の扱い方、充放電の速さ、使われる装置には大きな違いがあります。

電子回路に使われる一般的なコンデンサと、補助電源や回生エネルギーの活用に使われる電気二重層キャパシタを同じものとして扱うと、部品選定で迷いやすくなるでしょう。

この記事では、構造、容量、誘電体、充放電、寿命、用途といった重要な観点から、両者の特徴をわかりやすく比較します。

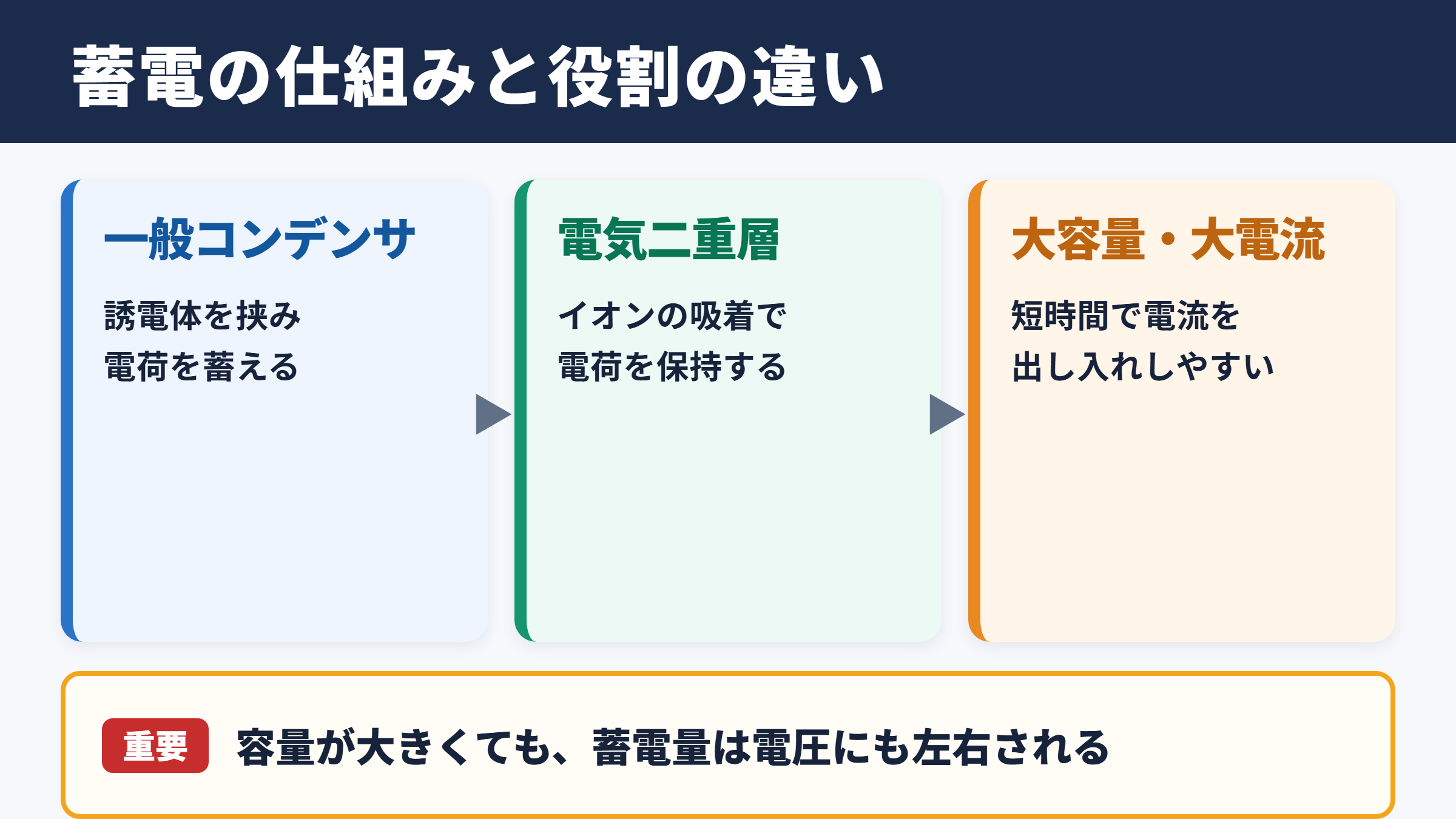

電気二重層キャパシタとコンデンサの基本的な違い

それではまず電気二重層キャパシタとコンデンサの基本的な違いについて解説していきます。

電気を蓄える仕組みの違い

一般的なコンデンサは、向かい合う電極の間に誘電体と呼ばれる絶縁材料を配置し、電荷を蓄えます。

誘電体にはセラミック、フィルム、酸化皮膜、電解液などが用いられ、種類によって容量や耐電圧、温度特性が変わります。

一方の電気二重層キャパシタは、活性炭などの表面積が非常に大きい電極と電解液の境界に生じる電気二重層を利用する蓄電デバイスです。

化学反応によってエネルギーを蓄える二次電池とは異なり、主にイオンの吸着と移動によって電荷を保持します。

このため、電気二重層キャパシタは短時間で大きな電流を出し入れしやすい点が特徴です。

容量とエネルギー量の違い

コンデンサの容量はファラドで表されますが、電子回路ではピコファラド、ナノファラド、マイクロファラドの単位がよく使われます。

電気二重層キャパシタでは数ファラドから数千ファラド級の製品もあり、一般的なコンデンサと比べると桁違いの容量です。

ただし、容量が大きいからといって、常にバッテリーの代わりになるわけではありません。

蓄えられるエネルギーは容量だけでなく電圧にも左右されるため、使用条件まで確認する必要があります。

役割と使用場面の違い

一般的なコンデンサは、電源のノイズ除去、信号の結合、電圧の平滑化、タイミング制御など、回路を安定させる目的で使われます。

小型で安価な製品が多く、スマートフォン、パソコン、家電、通信機器、産業機器などに幅広く搭載されています。

対して電気二重層キャパシタは、瞬時に大電力を受け取ったり供給したりする用途に向いています。

たとえば停電時のバックアップ、工場設備の瞬低対策、車両の回生ブレーキ、無線通信機器のピーク電力補助などが代表例です。

高い出力密度を生かす用途が、電気二重層キャパシタの得意分野といえるでしょう。

比較項目	一般的なコンデンサ	電気二重層キャパシタ
主な役割	回路の安定化や信号処理	短時間の蓄電と大電力の入出力
容量の目安	小容量から数千マイクロファラド程度	数ファラドから数千ファラド級
蓄電原理	誘電体を介した電荷の蓄積	電極界面の電気二重層
充放電速度	用途により異なる	非常に速い
代表的な用途	ノイズ除去や平滑化	補助電源や回生エネルギー回収

構造と蓄電原理

続いては構造と蓄電原理を確認していきます。

一般的なコンデンサの電極と誘電体

コンデンサの基本構造は、二つの電極と、その間を隔てる誘電体で構成されます。

電極に電圧を加えると、片方には電子が集まり、もう片方では電子が不足した状態となります。

両電極は誘電体によって直接つながっていないため、通常は直流電流が流れ続けません。

その代わり、電荷を一時的に蓄え、必要に応じて放出できます。

セラミックコンデンサは高周波特性に優れ、フィルムコンデンサは安定性が高く、アルミ電解コンデンサは比較的大きな容量を確保しやすいという特徴があります。

用途に合う誘電体を選ぶことが、回路設計の基本です。

電気二重層と活性炭電極

電気二重層キャパシタの内部には、多孔質の活性炭電極、電解液、セパレータが配置されています。

活性炭には微細な孔が無数にあり、見かけの大きさ以上に広大な表面積を持ちます。

この表面に電解液中のイオンが集まることで、極めて大きな静電容量が得られます。

電極の表面積が広いほど、電荷を保持できる場所も増えるため、容量の向上につながります。

一般的なコンデンサのように明確な固体誘電体を主役とするのではなく、電極と電解液の界面現象を利用する点が大きな違いです。

セパレータと電解液の重要性

電気二重層キャパシタでは、正極と負極が直接接触すると短絡が起きるため、間にセパレータを挟みます。

セパレータはイオンを通しながら、電子が電極間を直接移動することを防ぐ材料です。

電解液は耐電圧、内部抵抗、低温特性、安全性などに影響します。

有機系電解液を使う製品では比較的高い電圧を扱いやすくなりますが、温度条件や安全設計にも注意が必要です。

構造の違いは、容量だけでなく、漏れ電流、自己放電、寿命、使用環境にも関わります。

容量と電圧特性

続いては容量と電圧特性を確認していきます。

静電容量の見方

静電容量は、どれだけの電荷を蓄えられるかを示す指標です。

ファラドという単位で表され、数値が大きいほど同じ電圧で多くの電荷を保持できます。

ただし、部品の性能を容量だけで判断することはできません。

耐電圧、等価直列抵抗、漏れ電流、温度特性、寿命なども、実際の使いやすさに大きく影響します。

電気二重層キャパシタを選ぶ際は、容量の大きさだけに注目せず、使用可能な電圧範囲を必ず確認しましょう。

耐電圧と直列接続

電気二重層キャパシタの単セルは、一般的に数ボルト程度の定格電圧で使われます。

より高い電圧が必要な装置では、複数のセルを直列に接続してキャパシタモジュールを構成します。

直列接続では耐電圧を高められる一方、全体の容量は小さくなります。

また、セルごとの電圧ばらつきが大きいと、一部のセルに過電圧がかかるおそれがあります。

そのため、電圧を均一に保つバランス回路や保護回路を組み込む設計が重要です。

放電時の電圧変化

二次電池は、一定の電圧帯を比較的長く維持する製品が多くあります。

一方で電気二重層キャパシタは、放電に伴って端子電圧が比較的なだらかに低下します。

この特性は、残量に応じた電圧変化を把握しやすい利点になる一方、一定電圧が必要な機器では昇圧回路や降圧回路が必要になる場合もあります。

使用開始時の電圧だけでなく、放電終止電圧までの利用範囲を考慮して設計することが欠かせません。

エネルギーを最後まで使い切るためには、電圧変動を許容できる機器構成が求められます。

項目	電気二重層キャパシタ	リチウムイオン二次電池
容量表示	ファラドが中心	アンペアアワーが中心
電圧変化	放電に応じて大きく変化しやすい	一定の電圧帯を維持しやすい
高電圧化	直列接続と電圧管理が必要	セル直列接続で対応
瞬時出力	得意	製品仕様に依存

充放電と寿命特性

続いては充放電と寿命特性を確認していきます。

急速充電と大電流放電

電気二重層キャパシタは内部抵抗が低い製品が多く、短時間で充電しやすい特性があります。

瞬間的に大きな電流を取り出せるため、モーター始動、電磁弁の駆動、通信時のピーク電力補助などに適しています。

回生ブレーキで発生するエネルギーは短時間に集中するため、素早く受け止められる電気二重層キャパシタとの相性が良好です。

一般的なコンデンサも高周波電流の出入りには対応しますが、長時間の蓄電を目的とする部品ではありません。

大電流を何度も繰り返し扱う性能が、電気二重層キャパシタの大きな強みです。

サイクル寿命と劣化要因

電気二重層キャパシタは、化学反応による材料変化が比較的少ないため、充放電サイクル寿命に優れます。

用途や条件によって差はありますが、数十万回から百万回規模の充放電に耐える製品もあります。

ただし、過電圧、高温、過大なリップル電流、長期的な高電圧保持は劣化を早める原因です。

容量低下や内部抵抗の上昇が進むと、期待したバックアップ時間や出力性能を得られなくなります。

設計時には定格ぎりぎりで使わず、温度と電圧に余裕を持たせることが長寿命化につながるでしょう。

自己放電と保持時間

電気二重層キャパシタは大容量である一方、二次電池と比べると自己放電が大きい傾向があります。

充電後に長期間放置すると、徐々に端子電圧が低下するため、数か月単位で電力を保持する主電源には不向きな場合があります。

短時間から中程度の時間で必要になる電力を確保する用途では、十分なメリットを発揮します。

たとえば瞬低時の電源維持、数秒から数分程度のバックアップ、データ保存時の電力確保などです。

必要な保持時間を明確にして、自己放電を含めた容量計算を行うことが重要です。

用途と選定基準

続いては用途と選定基準を確認していきます。

電気二重層キャパシタに適した用途

電気二重層キャパシタは、短時間で大きな電力を扱う場面で力を発揮します。

停電や瞬低の際に制御装置を安全停止させるバックアップ電源、無停電電源装置の補助、電動工具の瞬間出力補助などが代表例です。

鉄道車両、建設機械、物流設備では、減速時に発生する回生エネルギーを回収し、再加速時に利用する仕組みも採用されています。

太陽光発電や風力発電の出力変動を短時間だけ緩和する用途でも検討されます。

急な電力変動への追従が必要な場面では、有力な選択肢となるでしょう。

一般的なコンデンサに適した用途

セラミックコンデンサは、ICの近くに配置して電源ノイズを抑えるデカップリング用途に適しています。

アルミ電解コンデンサは、電源回路の平滑化や低周波領域のエネルギー補助によく使われます。

フィルムコンデンサは、交流回路、インバータ、音響回路、パルス回路などで安定した特性を求める場合に役立ちます。

必要な容量が小さく、部品の小型化や低コスト化を優先するなら、電気二重層キャパシタより一般的なコンデンサが適することも多いでしょう。

用途ごとの周波数、耐電圧、温度、実装スペースを整理することが選定の近道です。

選定時に確認したい仕様

部品選定では、定格容量と定格電圧だけを比較するのでは不十分です。

電気二重層キャパシタでは、内部抵抗、最大連続電流、最大ピーク電流、漏れ電流、寿命、使用温度範囲、セルバランスの要否を確認します。

一般的なコンデンサでは、容量許容差、周波数特性、等価直列抵抗、リップル電流、実装方式、極性の有無も重要です。

特に電解コンデンサは極性を誤ると故障につながるため、回路図と実装方向を慎重に確認する必要があります。

選定条件	向きやすい部品	確認ポイント
高周波ノイズの低減	セラミックコンデンサ	周波数特性と実装位置
電源の平滑化	電解コンデンサやフィルムコンデンサ	リップル電流と耐電圧
数秒から数分の電源保持	電気二重層キャパシタ	容量と終止電圧
瞬間的な大電流供給	電気二重層キャパシタ	内部抵抗とピーク電流
長時間の主電源	二次電池	エネルギー密度と充電管理

まとめ

電気二重層キャパシタとコンデンサは、どちらも電気を蓄える部品ですが、容量、構造、用途には明確な違いがあります。

一般的なコンデンサは、誘電体を利用して回路のノイズ除去、平滑化、信号処理を担う電子部品です。

電気二重層キャパシタは、活性炭電極と電解液の界面に形成される電気二重層を利用し、非常に大きな容量と優れた充放電性能を実現します。

短時間で大きな電力を蓄え、放出する用途では、電気二重層キャパシタの特性が生きます。

一方で、放電に伴う電圧低下や自己放電の大きさを理解しなければ、期待した性能を得られないこともあります。

容量、耐電圧、内部抵抗、寿命、温度特性、必要なバックアップ時間を総合的に確認し、目的に合った蓄電デバイスを選ぶことが大切です。
