電気二重層キャパシタとリチウムイオンキャパシタの違いは？蓄電の仕組みを解説（正極：負極：エネルギー密度：出力密度：比較など）

電気をためたり、短時間で大きな電力を出したりする部品として、キャパシタは幅広い機器で活用されています。

なかでも電気二重層キャパシタとリチウムイオンキャパシタは名称が似ていますが、電荷のため方、電極材料、得意とする用途には明確な違いがあります。

両者を正しく比較するには、正極と負極の働き、エネルギー密度、出力密度、充放電サイクル特性を分けて見ることが大切でしょう。

この記事では、電気二重層キャパシタとリチウムイオンキャパシタの蓄電の仕組みを基本から整理し、選定時に確認したいポイントを解説します。

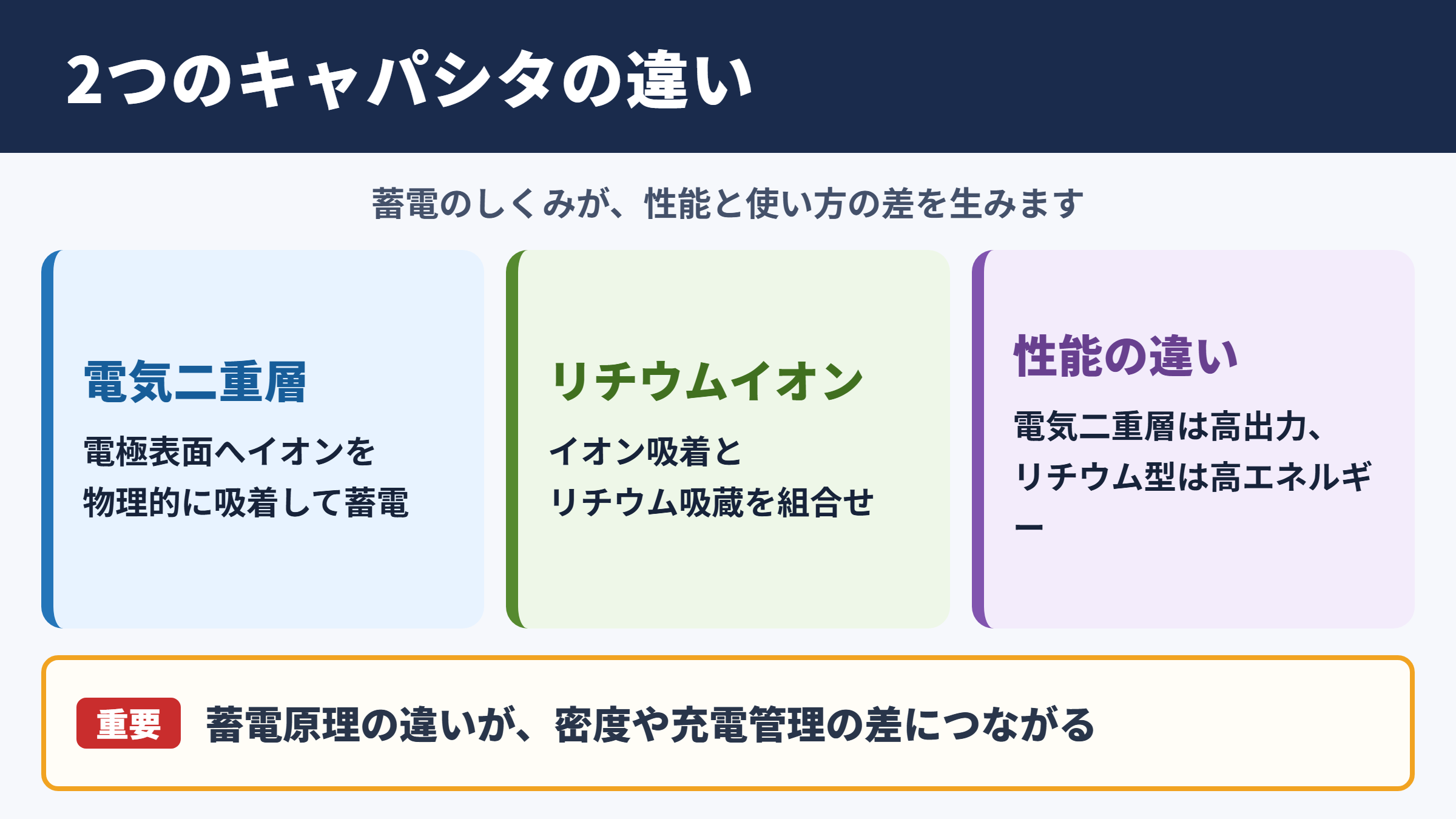

電気二重層キャパシタとリチウムイオンキャパシタの違い

それではまず、電気二重層キャパシタとリチウムイオンキャパシタの違いについて解説していきます。

蓄電原理の違い

電気二重層キャパシタは、電極の表面にイオンを物理的に集めることで電気をためる部品です。

活性炭などの比表面積が大きい材料を電極に用い、電解液中の正イオンと負イオンが電極表面へ吸着する現象を利用します。

化学反応を中心に利用する電池とは異なり、主に電気的な吸着でエネルギーを保持する点が大きな特徴です。

短時間での充放電を繰り返しやすいことは、この蓄電原理から生まれる代表的な長所といえるでしょう。

一方のリチウムイオンキャパシタは、電気二重層へのイオン吸着と、リチウムイオンを電極材料へ挿入する反応を組み合わせています。

一般に負極側ではリチウムイオンの吸蔵が行われ、正極側では電気二重層による蓄電が活用されます。

そのため、電気二重層キャパシタの高出力特性を保ちながら、より多くのエネルギーを蓄えやすい構造です。

エネルギー密度と出力密度の違い

エネルギー密度とは、部品の重量または体積あたりにどれだけの電気エネルギーを蓄えられるかを示す指標です。

長時間のバックアップや走行距離に関わるため、蓄電デバイスの比較では重要な項目になります。

電気二重層キャパシタは出力密度に優れる反面、一般的なリチウムイオン電池と比べるとエネルギー密度は低めです。

リチウムイオンキャパシタは、負極でリチウムイオンを利用するため、電気二重層キャパシタよりも高いエネルギー密度を期待できます。

ただし、リチウムイオン電池ほどの長時間蓄電を主目的とする製品とは限りません。

高出力と中程度のエネルギー密度を両立しやすい位置付けが、リチウムイオンキャパシタを理解する鍵になります。

比較項目	電気二重層キャパシタ	リチウムイオンキャパシタ
主な蓄電方法	電極表面へのイオン吸着	イオン吸着とリチウムイオン吸蔵
エネルギー密度	比較的低い傾向	電気二重層キャパシタより高い傾向
出力密度	非常に高い傾向	高い傾向
急速充放電	得意	得意な製品が多い
充電管理	比較的シンプル	電圧管理や保護設計が重要

用途と選定目的の違い

電気二重層キャパシタは、瞬間的な電力の出し入れを繰り返す場面に向いています。

たとえば、回生ブレーキで発生するエネルギーの回収、瞬時停電時の補助電源、ピーク電力の抑制などが代表例です。

大電流を短時間で受け止める必要がある設備では、電池だけでは負担が大きくなることがあります。

そのような場合にキャパシタを併用すると、電池の負荷低減につながる可能性があります。

リチウムイオンキャパシタは、電気二重層キャパシタよりも長めの時間で電力を供給したい場面に適しています。

産業機器のバックアップ、太陽光発電の出力変動対策、無停電電源装置、物流機器などで検討されることがあるでしょう。

選定では単に容量だけを見るのではなく、必要な電圧、放電時間、許容電流、周囲温度、保守条件まで確認する必要があります。

電気二重層キャパシタの蓄電構造

続いては、電気二重層キャパシタの蓄電構造を確認していきます。

正極と負極の表面現象

電気二重層キャパシタには、正極と負極の間に電解液とセパレータが配置されています。

充電時には、外部回路から電子が電極へ移動し、電解液中のイオンが反対の電荷を持つ電極表面へ引き寄せられます。

正極側には主に負イオンが、負極側には主に正イオンが集まる構成です。

電極と電解液の境界付近に電荷の層ができるため、これを電気二重層と呼びます。

電気二重層キャパシタでは、電極材料の内部で大きな化学反応を繰り返すことが少ないため、長寿命につながりやすい特徴があります。

電荷をためる場所は電極材料の表面だけではなく、微細な孔の内部にも広がります。

活性炭のように細かな孔を多く持つ材料は、イオンが接触できる面積を増やし、静電容量を高める役割を担います。

静電容量と電圧の関係

キャパシタに蓄えられるエネルギーは、静電容量と電圧によって決まります。

基本的な関係は次のように表せます。

ただし、使用電圧を必要以上に高めると、電解液の分解や性能低下を招くおそれがあります。

そのため、製品ごとに定められた定格電圧を守ることが重要です。

直列接続で高い電圧に対応させる場合には、各セルの電圧が均一になるようなバランス回路も検討されます。

セルごとのばらつきを放置すると、一部のセルだけが過電圧になり、寿命を縮める原因となるためです。

内部抵抗と急速充放電特性

電気二重層キャパシタの魅力は、内部抵抗が比較的小さく、大電流で充放電しやすい点にあります。

内部抵抗が低いほど、放電時の電圧降下や発熱を抑えやすくなります。

急な負荷変動に対応する装置では、内部抵抗の値が実用性能を左右するでしょう。

一方で、大電流を扱う設計では配線抵抗、端子部の接触抵抗、冷却条件も無視できません。

部品単体の性能だけでなく、モジュール全体の損失を確認することが、安全で安定した設計につながります。

充放電電流が大きい用途では、許容電流、自己発熱、周囲温度、放熱経路をセットで評価することが大切です。

リチウムイオンキャパシタの電極反応

続いては、リチウムイオンキャパシタの電極反応を確認していきます。

負極におけるリチウムイオンの働き

リチウムイオンキャパシタの負極には、リチウムイオンを取り込める炭素系材料などが使われます。

充電時にはリチウムイオンが負極材料の内部へ入り込み、電気エネルギーを化学的な形でも保持します。

この働きによって、電気二重層キャパシタだけでは得にくい高いエネルギー密度を目指せます。

負極をあらかじめリチウム化する工程が採用される製品もあり、初期特性や動作電圧を確保するうえで重要な役割を持ちます。

ただし、リチウムを扱う構造であるため、過充電や過放電への対策、製造時の品質管理が欠かせません。

負極の状態を適切に保つことが、容量維持と長期信頼性の土台になります。

正極における電気二重層形成

リチウムイオンキャパシタの正極側では、活性炭などの多孔質材料が用いられ、電解液中のイオンが電極表面に吸着します。

この部分は電気二重層キャパシタと共通する考え方です。

負極がリチウムイオンを吸蔵し、正極が表面へのイオン吸着を担うことで、二つの蓄電機構が一つのセル内で機能します。

電極ごとの役割が異なるため、正極と負極の容量バランスは設計上の重要事項です。

片方の電極だけに無理な電位がかかると、期待した性能を出せないだけでなく、劣化を早めるおそれもあります。

動作電圧と保護回路

リチウムイオンキャパシタは、一般に電気二重層キャパシタより高いセル電圧で使える設計が見られます。

電圧が高くなるほど、同じ静電容量でも蓄えられるエネルギーを増やしやすくなります。

しかし、電圧範囲を誤ると電極や電解液に負担がかかるため、使用条件の管理が必要です。

複数セルを直列に接続するモジュールでは、電圧監視、セルバランス、過電圧保護、過熱保護などが重要になります。

用途によっては制御回路を組み込み、各セルの状態を監視しながら充放電を行います。

定格電圧だけでなく、最低使用電圧と最大使用電圧の範囲を確認することが、選定時の基本です。

エネルギー密度と出力密度の比較

続いては、エネルギー密度と出力密度の比較を確認していきます。

エネルギー密度の見方

エネルギー密度は、どの程度の時間にわたって電力を供給できるかを考えるための指標です。

単位にはワット時毎キログラムやワット時毎リットルが使われます。

重量に制約がある移動体では重量あたりの値が重視され、設置面積が限られる装置では体積あたりの値が重要になるでしょう。

電気二重層キャパシタは短時間のエネルギー授受に優れますが、長時間駆動を目的とする場合には大きな容量が必要になることがあります。

リチウムイオンキャパシタは同じ設置スペースでより多くのエネルギーを確保しやすく、バックアップ時間を延ばしたい用途で有利になる場合があります。

必要な放電時間から必要エネルギーを逆算する視点を持つと、容量選定の失敗を減らせます。

出力密度の見方

出力密度は、単位重量または単位体積あたりで、どれほど大きな電力を取り出せるかを示します。

始動時に大きな電流が流れる機器や、回生エネルギーを短時間で吸収する設備では特に重要です。

電気二重層キャパシタは、急激な電力変化に追従しやすく、ピーク電力の補助に適しています。

リチウムイオンキャパシタも高出力を得意とする製品が多く、エネルギー密度とのバランスを取りやすい点が特徴です。

ただし、カタログ上の最大出力だけで判断すると、実際の温度条件や連続運転条件に合わない場合があります。

連続放電可能時間、許容損失、内部抵抗、端子温度まで確認することが必要でしょう。

放電曲線と実使用条件

キャパシタは放電に伴って電圧が下がるため、電池と同じ感覚で利用できるとは限りません。

特に電気二重層キャパシタでは、残存エネルギーがあっても電圧が負荷の必要電圧を下回る場合があります。

そのため、昇圧回路や降圧回路を組み合わせ、利用可能な電圧範囲を広げる設計が行われます。

リチウムイオンキャパシタでも、放電終止電圧をどう設定するかによって取り出せるエネルギーが変わります。

使える容量は公称値だけでは決まらず、電圧範囲と負荷条件で変化します。

確認項目	確認する理由	設計への影響
定格電圧	過電圧を避けるため	直列数と保護回路の検討
最低動作電圧	負荷が停止しないか確認するため	変換回路と容量の選定
内部抵抗	電圧降下と発熱を見積もるため	大電流運転の可否
使用温度範囲	容量や寿命が変動するため	冷却と設置場所の検討
サイクル寿命	交換時期を計画するため	保守費用と信頼性の評価

用途別の選定ポイント

続いては、用途別の選定ポイントを確認していきます。

回生エネルギー回収

車両、搬送設備、クレーン、エレベーターなどでは、減速時に回生エネルギーが発生します。

このエネルギーを短時間で受け止める用途では、高い出力密度を持つ電気二重層キャパシタが有力な選択肢になります。

頻繁な充放電を繰り返すシステムでは、サイクル寿命の長さも大きな利点です。

一方で、回収したエネルギーを次の動作まで長く保持したい場合には、リチウムイオンキャパシタのエネルギー密度が役立つことがあります。

回生量、繰り返し回数、次の加速までの時間、設置スペースを整理して比較することが大切です。

バックアップ電源と瞬時停電対策

通信機器、制御装置、工場設備では、短時間の停電でも停止が問題になる場合があります。

数秒から数分程度の電力を確保する目的であれば、キャパシタをバックアップ電源として使う設計が検討されます。

電気二重層キャパシタは、短時間の電圧維持や瞬時の大電流供給に向いています。

より長いバックアップ時間が必要で、設置体積を抑えたい場合には、リチウムイオンキャパシタが候補になるでしょう。

必要なのは何分間の保持か、それとも何秒間の大電流かを最初に明確にすると、適切な方式を絞り込みやすくなります。

再生可能エネルギーとピークカット

太陽光発電や風力発電は、天候や時間帯によって出力が変動します。

短時間の出力変動をならす用途では、素早く充放電できるキャパシタが役立ちます。

電気二重層キャパシタは急な変動への応答性に優れ、リチウムイオンキャパシタは変動吸収と一定時間の電力保持を両立したい場面で検討されます。

また、工場やビルの契約電力を抑えるピークカットでは、どの時間帯にどれだけの不足電力が出るかを把握する必要があります。

設備の負荷データを測定し、短いピークなのか、長時間にわたる負荷なのかを分けて考えることが選定の近道です。

電気二重層キャパシタとリチウムイオンキャパシタのまとめ

電気二重層キャパシタは、電極表面へのイオン吸着を利用して蓄電するため、急速充放電と高い出力密度を得意とします。

回生エネルギーの回収、瞬時停電対策、短時間の大電流供給などに適した方式です。

リチウムイオンキャパシタは、正極での電気二重層蓄電に加え、負極でのリチウムイオン吸蔵を利用します。

そのため、電気二重層キャパシタより高いエネルギー密度を目指しやすく、出力と蓄電量のバランスを求める用途に向いています。

選定では、容量だけでなく、必要な出力、使用電圧、放電時間、温度、寿命、保護回路まで総合的に確認することが重要です。

正極と負極の役割、電圧範囲、内部抵抗を理解しておくと、用途に合うキャパシタを判断しやすくなるでしょう。
