難燃剤とは？仕組みや主な種類を解説（リン系：アンチモン：添加剤：難燃加工など）

難燃剤とは？仕組みや主な種類を解説（リン系：アンチモン：添加剤：難燃加工など）

難燃剤は、プラスチック、繊維、木材、電子部品などに燃えにくい性質を与えるための材料です。火災時の延焼を抑え、人が避難する時間を確保する役割を担います。

ただし、難燃剤を加えればどの材料でも安全になるわけではありません。素材との相性、用途、成形条件、求められる法規制を踏まえ、適した種類と配合量を選ぶ必要があります。

この記事では難燃剤の基本的な仕組みから、リン系、アンチモン系、無機系などの種類、難燃加工の考え方までをわかりやすく解説します。

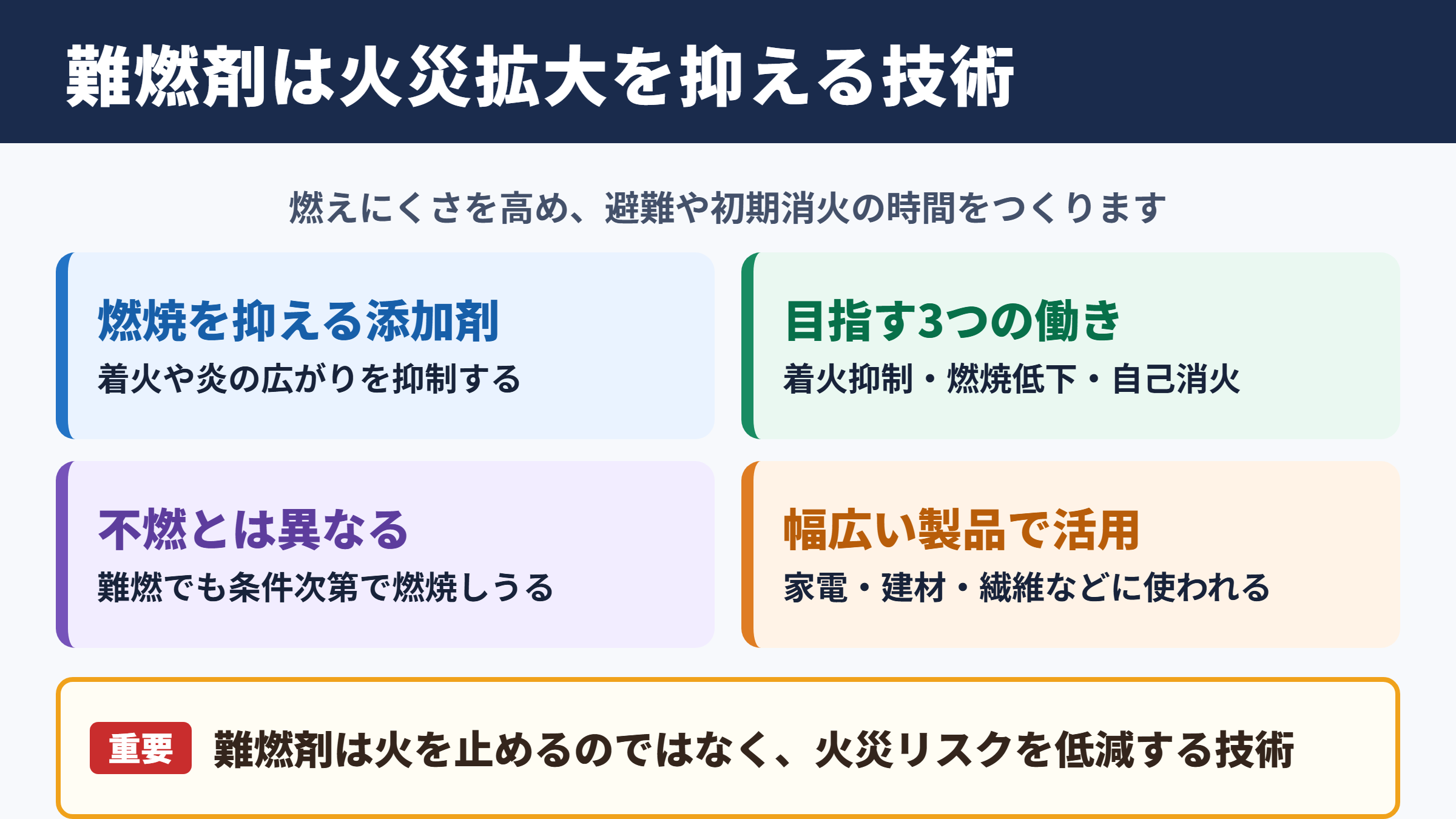

難燃剤の意味と基本的な役割

それではまず、難燃剤の意味と役割について解説していきます。

燃えにくさを高める添加材料

難燃剤とは、材料が着火しにくくなるようにしたり、燃焼の広がりを抑えたりするために配合される添加剤です。樹脂そのものを難燃化する場合だけでなく、製品の表面に塗布する難燃加工も含まれます。

プラスチックは軽量で加工しやすい一方、種類によっては熱で軟化し、炎を受けると燃焼が進みやすい性質があります。そこで難燃剤を加え、着火の抑制、燃焼速度の低下、発火源から離れた後の自己消火を目指します。

難燃化は、火が絶対に付かない状態を意味するものではありません。炎、熱、酸素、可燃物という燃焼条件の一部に働きかけ、火災の拡大を遅らせる考え方です。

不燃材料との違い

難燃と不燃は似た言葉ですが、性能の意味は異なります。不燃材料は、通常の火災条件で燃えにくく、燃焼に寄与しにくい材料を指すことが一般的です。

一方で難燃材料は、一定の試験条件で燃焼が抑制される材料です。難燃性を持つ樹脂でも、強い熱源に長時間さらされた場合や、製品の形状によっては燃焼する可能性があります。

身近な製品で求められる理由

難燃剤は、家電製品の筐体、電線被覆、スマートフォン周辺部品、自動車内装、建築用断熱材、カーテン、作業服などで活用されています。電気製品では、過電流や短絡による異常発熱が起きた際に、外装や部品が燃え広がることを抑える目的があります。

建材や繊維製品では、火が接触した際の炎の拡大を緩やかにし、避難や初期消火につながる時間をつくることが重要です。特に人が多く集まる施設では、材料選定が防災設計の一部になります。

難燃作用の仕組み

続いては、難燃剤が燃焼を抑える仕組みを確認していきます。

気相で炎の連鎖反応を弱める作用

燃焼中の炎では、活性の高いラジカルが連鎖的に反応し、熱と炎を維持しています。一部の難燃剤は加熱によって気体成分を発生させ、この連鎖反応を弱める働きをします。

代表的な考え方がハロゲン系難燃剤とアンチモン化合物の組み合わせです。ハロゲン系成分が炎の中で反応し、アンチモン化合物が相乗的に働くことで、燃焼反応を抑制することがあります。

この方法は比較的少ない添加量で難燃性能を得やすい反面、燃焼時に発生するガスや環境面への配慮が必要です。用途によっては、ハロゲンフリー材料への切り替えが進んでいます。

炭化層をつくり熱を遮る作用

リン系難燃剤の多くは、加熱された際に材料表面へ炭化層を形成しやすくします。この層が熱、酸素、可燃性ガスの移動を妨げ、燃焼の進行を抑える仕組みです。

炭化層はチャーとも呼ばれます。素材表面に安定した保護膜ができれば、内部の樹脂まで熱が届きにくくなり、溶融滴下や炎の広がりを軽減できるでしょう。

水蒸気や不燃性ガスで熱を奪う作用

水酸化アルミニウムや水酸化マグネシウムなどの無機系難燃剤は、加熱時に分解して水を放出します。この吸熱反応により、周辺の温度上昇を抑えることが可能です。

発生した水蒸気は、燃焼領域の可燃性ガスや酸素の濃度を相対的に下げる働きも持ちます。熱を奪う作用と燃焼ガスを薄める作用を組み合わせる点が特徴です。

無機系は環境面で選ばれやすい一方、高い難燃性を得るには多くの充填量が必要になる場合があります。そのため、樹脂の流動性、強度、重量とのバランスを検討しなければなりません。

難燃剤の主な種類

ここからは、代表的な難燃剤の種類と特徴を見ていきます。

リン系難燃剤の特徴

リン系難燃剤は、現在幅広く用いられている難燃剤の一つです。リン酸エステル系、赤リン系、ホスフィン酸塩系、縮合リン酸エステル系など、さまざまな分類があります。

樹脂の種類によっては炭化層形成を促し、固相で燃焼を抑える働きを発揮します。ハロゲンを含まない設計に対応しやすく、ハロゲンフリー難燃化の主要な選択肢として注目されています。

ただし、添加するリン系化合物によっては耐熱性、耐加水分解性、耐ブリード性、電気特性に差が出ます。難燃性能だけでなく、長期信頼性を評価することが重要です。

アンチモン系難燃助剤の特徴

アンチモン系では、三酸化アンチモンが代表的です。単独で使われるよりも、ハロゲン系難燃剤と組み合わせる難燃助剤として知られています。

燃焼中の気相反応に作用し、炎を抑える相乗効果を期待できる点が利点です。少量の配合で性能を補いやすく、ポリ塩化ビニルなどの難燃設計で検討されてきました。

一方、アンチモンは原料調達、規制動向、燃焼時の安全性などを考慮する必要があります。採用時には、製品の販売地域や顧客の化学物質管理基準も確認したいところです。

無機系難燃剤の特徴

無機系難燃剤には、水酸化アルミニウム、水酸化マグネシウム、ホウ酸亜鉛、膨張黒鉛などがあります。煙や腐食性ガスを抑えやすい設計を目指せることから、電線、建材、輸送機器の分野で採用例があります。

水酸化物系は、熱分解時の吸熱反応を利用します。膨張黒鉛は加熱によって膨らみ、表面に断熱性のある層をつくるため、難燃塗料や発泡性の難燃設計でも活用されます。

分類	主な成分例	主な作用	検討時のポイント
リン系	リン酸エステル、赤リン、ホスフィン酸塩	炭化促進、気相抑制	耐熱性、移行性、樹脂との相性
アンチモン系	三酸化アンチモン	ハロゲン系との相乗作用	規制、燃焼時のガス、原料管理
無機系	水酸化アルミニウム、水酸化マグネシウム	吸熱、水蒸気放出、希釈	高充填時の成形性、強度、重量
窒素系	メラミンシアヌレート、メラミン塩	不燃性ガス、炭化促進	耐熱性、吸湿性、相乗剤の選定

材料別の選定と添加剤設計

続いては、材料ごとの難燃剤選定と添加剤設計を確認していきます。

樹脂の燃焼特性に合わせる考え方

難燃剤の選定では、最初にベース樹脂の燃焼特性を把握します。ポリプロピレン、ポリエチレン、ポリスチレンのような汎用樹脂と、ポリアミド、ポリカーボネート、ポリエステルのようなエンジニアリングプラスチックでは、適した難燃システムが異なります。

例えば、溶融しながら燃えやすい樹脂では、滴下燃焼への対策も欠かせません。炭化しやすい樹脂では、リン系成分による保護層形成が効果的な場合があります。

相乗剤と補助添加剤の役割

難燃性能は、主剤だけで決まるとは限りません。アンチモン化合物、窒素系化合物、金属水和物、ホウ酸亜鉛、ナノフィラーなどを組み合わせ、性能を補う設計が行われます。

また、分散剤、酸化防止剤、紫外線吸収剤、滑剤、相溶化剤も重要です。難燃剤を多く加えると、樹脂中で凝集したり、衝撃強度が下がったりすることがあります。

難燃性能と機械特性はトレードオフになりやすいため、難燃剤以外の添加剤も含めた総合的な配合設計が求められます。実際の製品では、色調、臭気、表面外観、リサイクル性も無視できません。

添加量と成形性のバランス

無機系難燃剤では、重量比で高い充填率が必要になることがあります。充填量が増えれば難燃性を高めやすい反面、粘度が上がり、射出成形や押出成形が難しくなる場合があります。

成形時のせん断熱や滞留熱によって難燃剤が分解すると、ガス焼け、銀条、変色、金型汚れにつながるおそれもあります。材料メーカーの推奨温度を確認し、実機条件で評価することが大切です。

難燃加工と評価試験のポイント

続いては、難燃加工の方法と性能評価のポイントを確認していきます。

繊維や木材に施す難燃加工

繊維製品では、後加工として難燃剤を含浸、塗布、コーティングする方法があります。カーテン、じゅうたん、舞台幕、寝具、作業服などでは、素材の風合いや洗濯耐久性も評価項目です。

木材では、表面に難燃塗料を塗る方法や、薬剤を内部へ含浸させる方法があります。見た目を保ちながら難燃性能を求める場合には、透明性、密着性、耐候性も検討します。

難燃加工は、施工直後だけでなく、摩耗、洗浄、紫外線、湿気を受けた後の性能変化まで確認する必要があります。製品寿命の途中で性能が大きく低下しないかが重要な確認点です。

代表的な難燃性試験

プラスチックの評価では、UL 94がよく知られています。試験片に炎を当て、燃焼時間、滴下物、自己消火性などを基準に区分する方法です。

用途によっては、酸素指数を測る試験、発熱量を評価するコーンカロリーメーター試験、電線用の燃焼試験、建材用の不燃性試験などが用いられます。求める規格は製品の使用分野ごとに違います。

評価の観点	確認する内容	製品設計への影響
着火性	炎を受けたときに燃え始めるか	材料の基本的な燃えにくさ
自己消火性	炎を離した後に燃焼が止まるか	延焼リスクと安全設計
滴下性	溶融した樹脂が燃えながら落ちるか	周囲への着火拡大
発煙性	煙の量や視界への影響	避難性と設備保全
有害ガス	燃焼時に発生するガスの性質	人への影響と規制対応

規格適合で注意したい点

試験に合格した材料でも、製品形状や肉厚が変われば同じ結果になるとは限りません。難燃グレードの認定は、色、厚み、充填材、成形方法などに条件が付くことがあります。

特に再生材を使用する場合は、混合比率や異物、熱履歴によって性能が揺らぐ可能性があります。量産前には、原料ロット、加工条件、完成品状態での検証を行うと安心です。

環境配慮と安全な取り扱い

続いては、環境配慮と難燃剤を扱う際の注意点を見ていきます。

ハロゲンフリー化の広がり

近年は、製品のライフサイクル全体を考え、ハロゲンフリー難燃剤を選ぶ動きが広がっています。リン系、窒素系、無機系難燃剤を組み合わせ、燃焼時の腐食性ガスや煙に配慮した材料開発が進んでいます。

ただし、ハロゲンを含まないことだけで環境負荷の大小は決まりません。原料の製造、添加量、耐久性、リサイクル工程、廃棄時の処理まで含めて判断する視点が必要です。

ハロゲンフリーは重要な選択基準の一つですが、万能な環境評価ではありません。用途に応じた情報収集と、適切な安全データの確認が求められます。

化学物質規制への対応

難燃剤には、国や地域によって使用制限や報告対象となる物質があります。電子機器、自動車、建材、玩具、繊維などは、個別の規制や業界基準を確認することが大切です。

材料を選ぶ際には、含有化学物質の証明書、安全データシート、分析データを入手し、顧客が求める基準と照合します。輸出製品では、販売先の制度まで視野に入れなければなりません。

作業者と製造現場の管理

粉末状の難燃剤を扱う工程では、粉じん対策が欠かせません。局所排気、保護具、投入時の飛散防止、清掃方法の整備などにより、作業環境を管理します。

保管時は、吸湿性、熱、直射日光、他の薬品との接触に注意します。樹脂コンパウンドでは乾燥条件が不適切だと、成形不良や物性低下につながることがあります。

難燃剤は製品安全に寄与する材料ですが、取り扱い方法まで含めて適正化してこそ価値を発揮します。現場の教育と記録管理も、安定した品質を支える要素です。

難燃剤選定のまとめ

難燃剤は、プラスチック、繊維、木材などの燃焼を抑え、火災時の延焼リスクを低減するための添加剤や加工技術です。リン系は炭化層形成、アンチモン系はハロゲン系との相乗作用、無機系は吸熱と水蒸気放出といった特徴を持ちます。

最適な難燃剤は、難燃性能だけで選ぶものではありません。素材の種類、製品の厚み、成形条件、機械特性、発煙性、環境対応、法規制を合わせて検討することが重要です。

また、材料試験の結果をそのまま完成品へ当てはめず、実際の製品形状と使用環境で確認する姿勢も欠かせません。難燃剤の仕組みを理解し、目的に合う処方と加工方法を選ぶことが、安全性と品質の両立につながるでしょう。
