電流は目で見えないため、回路に正しく電流計を入れて数値を確認する必要があります。

使い方を誤るとヒューズ切れや測定器の故障につながることもあるため、基本の手順とレンジ選択を知っておくことが大切です。

本記事ではアナログ電流計とデジタルテスターの特徴、直流と交流の測定方法、安全に扱うポイントまで順を追って解説します。

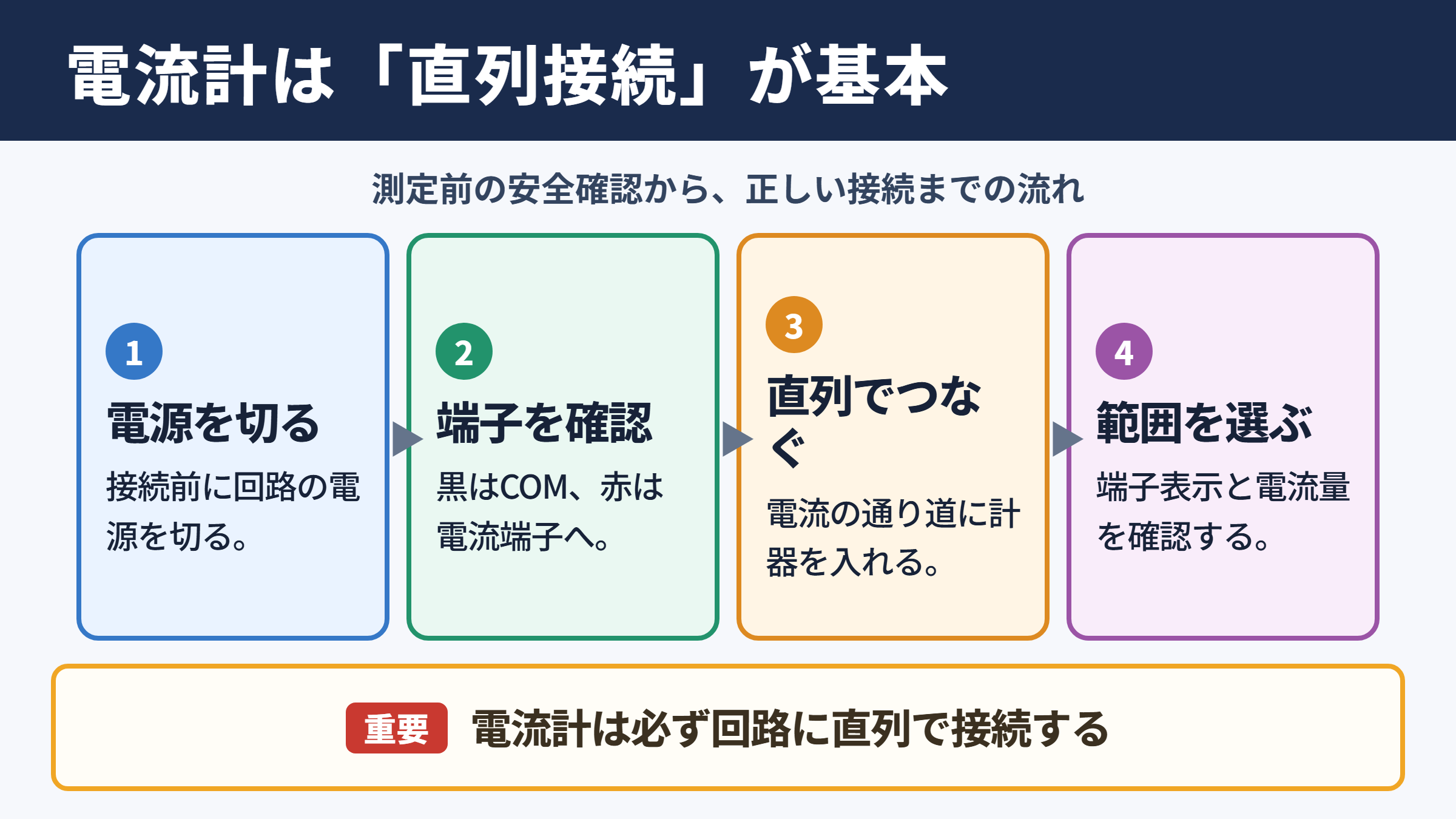

電流計の使い方と基本手順

それではまず電流計の使い方と基本手順について解説していきます。

電流計で測れる電気の流れ

電流計は、導線や機器の中を流れる電気の量をアンペア単位で測定するための計器です。

乾電池を使う小さな電子工作ではミリアンペア単位、家電や自動車の電気系統ではアンペア単位で確認する場面が増えます。

電圧が二つの地点の電気的な差を調べるのに対し、電流は回路を実際に通過している量を調べるものです。

電流計は測りたい回路に直列で接続することが最も重要な基本となります。

直列とは、電気が流れる道筋の途中に計器を入れ、すべての電流が電流計を通るようにする接続方法です。

回路の外側から数値だけを読み取る機器ではないため、接続前に回路の電源を切る習慣をつけると安心でしょう。

測定前に確認する接続端子

一般的なテスターには黒色のリード線をつなぐ共通端子と、赤色のリード線をつなぐ電流測定用端子があります。

共通端子にはCOMと表示されることが多く、黒いリード線は原則としてここへ接続します。

赤いリード線はmA端子、μA端子、A端子などに差し替えて使用します。

小電流用の端子に大きな電流を流すと内部ヒューズが切れる可能性があるため、端子の表示を必ず確認してください。

端子の表示	主な用途	注意点
COM	黒いリード線の共通端子	電圧測定でも電流測定でも基本的に使用します
mA	小さな直流電流の測定	許容値を超えるとヒューズが切れるおそれがあります
A	比較的大きな電流の測定	短時間測定のみを指定する製品もあります
μA	非常に小さな電流の測定	電子部品の確認などで使われます

基本となる測定の流れ

まず測定対象の電源を切り、電流を測りたい箇所の導線や接続部分を一度外します。

次に、外した二つの地点の間を電流計のリード線でつなぎ、回路の一部として計器を組み込みます。

レンジは予想される電流より大きい値から選び、電源を入れて表示を確認します。

数値が小さく読み取りにくい場合は、回路の電源を切ってから一段ずつ低いレンジに変更します。

最初から低いレンジを選ばず、大きいレンジから下げる方法なら、計器への負担を抑えやすくなります。

直列接続と並列接続の違い

続いては直列接続と並列接続の違いを確認していきます。

直列につなぐ理由

電流を測るときに直列接続が必要なのは、回路を流れる電気のすべてを計器に通すためです。

一本道になった回路では、途中のどこで測っても基本的には同じ大きさの電流が流れます。

そのため、測りたい部品の手前または後ろで回路を切り、そこへ電流計を入れる方法が使えます。

電流計の内部抵抗はできるだけ小さく作られており、回路全体への影響を抑える設計です。

ただし精密な測定では計器自体の抵抗も影響するため、測定器の仕様確認が欠かせません。

並列接続で起こる危険

電流計を乾電池やコンセントの両端へ並列につなぐと、非常に大きな電流が流れるおそれがあります。

これは電流計の内部抵抗が小さいため、電気が流れやすい近道を作ってしまうからです。

特に電源のプラスとマイナスへ直接リード線を当てる行為は、短絡と呼ばれる危険な状態になります。

電流計の並列接続は原則として行わないと覚えておくと、初歩的な事故を防ぎやすくなります。

電圧計との接続方法

電圧計は、電気の差を調べたい部品や電源の両端へ並列につなぎます。

一方で電流計は、電気の通り道を一度開いて直列に挿入します。

両者は見た目が似たテスターで測れる場合もありますが、接続方法は正反対です。

測定項目	接続方法	測る場所	主な単位
電流	直列接続	回路の途中	A、mA、μA
電圧	並列接続	部品や電源の両端	V、mV
抵抗	電源を切って測定	部品の両端	Ω、kΩ、MΩ

テスターとの違いと用途

続いてはテスターとの違いと用途を確認していきます。

専用電流計の特徴

専用の電流計は、電流を測る機能に絞って作られた計器です。

学校の理科実験で使われるアナログ式では、指針の動きから電流の増減を直感的に把握しやすい特徴があります。

目盛り板には複数の数値が印刷されているため、選んだ端子やレンジに対応した目盛りを読む必要があります。

測定中のわずかな変化を観察したいときには、針の振れが役立つ場合もあるでしょう。

デジタルテスターの特徴

デジタルテスターは、電圧、電流、抵抗、導通など複数の機能を備えた測定器です。

液晶画面に数値が直接表示されるため、目盛りを読む作業が苦手な人にも扱いやすい機器といえます。

ただし、ダイヤルの設定、赤いリード線の端子、測定対象への接続方法を組み合わせて判断する必要があります。

テスターは多機能だからこそ、測定モードの確認が安全性を左右します。

オートレンジ機能付きなら測定範囲を自動で調整できますが、電流端子の選択までは自動ではありません。

クランプメーターの活用

クランプメーターは、配線を切らずに導線を挟んで電流を測れる測定器です。

大きな交流電流を測る電気工事や設備点検では、回路を開かずに確認できる利点があります。

ただし、一本の導線だけをクランプ部に通す必要があり、往復する二本の線をまとめて挟むと磁界が打ち消されて正しく測れません。

家庭用コンセント周辺や高電圧設備では、資格や作業知識が必要になる場面もあります。

レンジの選び方と単位

続いてはレンジの選び方と単位を確認していきます。

アンペアとミリアンペアの関係

電流の基本単位はアンペアで、記号ではAと表します。

ミリアンペアはmAと表し、1Aの千分の一にあたる単位です。

たとえば500mAは0.5Aであり、1000mAは1Aになります。

小さなLED回路では数mAから数十mA程度、モーターを動かす回路ではさらに大きな電流が流れることがあります。

大きいレンジから始める手順

流れる電流が不明な場合は、最も大きい電流レンジを選んでから測定を開始します。

表示が0.01Aのように小さく、細かな値が読みにくいときは、電源を切って小さいレンジへ切り替えます。

このとき、リード線をA端子からmA端子へ移す必要がある機種もあります。

レンジ変更は可能な限り電源を切ってから行うことで、誤操作や突入電流の影響を減らせます。

説明書に連続測定時間の制限がある場合は、その条件も守ってください。

直流と交流の設定

乾電池、モバイル機器、車の電装品などは、基本的に直流電流を測定します。

家庭用の交流設備や交流モーターでは、交流電流に対応した測定器と設定が必要です。

ダイヤルでは直流を横線と点線の記号、交流を波形の記号で示す製品が多く見られます。

直流用のレンジで交流を測ったり、交流用の機能で小さな直流を測ったりすると、正確な判断につながりません。

測定方法と数値の読み取り

続いては測定方法と数値の読み取りを確認していきます。

乾電池回路での測定例

乾電池、スイッチ、抵抗、LEDを使った回路では、抵抗とLEDの間の導線を外して電流計を直列に接続できます。

電流計の赤いリード線は電源のプラス側に近い方向、黒いリード線はマイナス側に近い方向へつなぐと、直流の符号を理解しやすくなります。

デジタル表示にマイナス記号が出た場合は、故障ではなくリード線の向きが反対になっているだけのこともあります。

極性を入れ替えても測定器の仕様範囲内なら数値の向きが変わるだけですが、接続前の確認は必要です。

電流値から状態を判断する視点

測定値は、単独で見るよりも設計値や通常時の値と比較すると意味をつかみやすくなります。

LED回路で予想より大きな電流が流れている場合、抵抗値の選定間違いや部品の故障が考えられます。

モーターの電流が急に増えた場合は、軸の摩擦、負荷の増加、配線不良などを確認する手がかりになります。

反対に電流がほとんど流れない場合は、断線、スイッチの接触不良、電池切れ、極性の違いを順番に調べるとよいでしょう。

測定誤差を抑える工夫

測定器の精度には仕様上の幅があり、表示された数字が完全に正確とは限りません。

リード線の接触が不安定だったり、電池が消耗していたりすると、数値が変動することがあります。

アナログ電流計では、目盛りを斜めから読むと視差による誤差が生じやすくなります。

正面から指針を読み、複数回測定して近い値が続くか確認すると判断しやすくなります。

数値の大きさだけでなく、変動の有無や測定条件も記録する姿勢が大切です。

測定結果	考えられる原因	確認したい項目
表示がゼロのまま	断線や電池切れ	配線、スイッチ、電源電圧
予想より大きい	短絡や負荷増加	配線、抵抗値、部品の状態
数値が不安定	接触不良や電源変動	端子、クリップ、リード線
ヒューズが切れた	過電流や誤接続	レンジ、端子、接続方法

安全に扱うための注意点

続いては安全に扱うための注意点を確認していきます。

ヒューズ切れを防ぐ確認

デジタルテスターの電流端子には、内部ヒューズが入っている機種が多くあります。

これは過大な電流が流れたときに本体を守る部品ですが、切れると電流測定ができなくなります。

測定前には、予想電流に対して端子の定格が十分かを確認してください。

ヒューズが切れた場合は、同じ定格と仕様の交換品を使うことが必要です。

規格が異なるヒューズで代用すると、本来の保護機能が働かない可能性があります。

リード線を戻す習慣

電流測定が終わったら、赤いリード線を電圧測定用の端子へ戻しておくと安全です。

次回に電圧を測ろうとして電流端子のまま並列接続する事故を避けやすくなります。

特に複数人で使う作業場や学校では、使用後の設定を整えることが周囲の安全にもつながります。

ダイヤルをオフにする、リード線を巻いて保管する、端子の汚れを確認するという流れもおすすめです。

高電圧回路での判断

家庭用コンセント、分電盤、エアコン、産業設備などでは、感電やアークの危険があります。

一般的なテスターで測定できるように見えても、測定カテゴリーや定格電圧が合っていない場合があります。

濡れた手で触れないこと、傷んだリード線を使わないこと、作業環境を整えることは基本です。

知識や資格が求められる設備については、電気工事士などの専門家へ相談する選択が安全でしょう。

電流計の使い方のまとめ

電流計は、回路を流れる電気の量を確認するための測定器です。

使うときは回路の途中へ直列接続し、最初は大きいレンジから測定を始めます。

電圧測定のように電源の両端へ並列接続すると短絡の危険があるため、接続方法の違いを確実に覚えておきましょう。

テスターでは電流レンジ、直流と交流の設定、赤いリード線の端子位置を毎回確認することが重要です。

測定後にリード線を電圧端子へ戻す習慣も、誤操作の防止に役立ちます。

正しい接続、適切なレンジ、安全確認をそろえることで、電流計は回路の状態を知る頼もしい道具になります。
