サブミクロンのサイズはどのくらい？基準値の目安も！（1マイクロメートル未満：粒子径の範囲：フィルター規格など）

サブミクロンのサイズはどのくらい？基準値の目安も！（1マイクロメートル未満：粒子径の範囲：フィルター規格など）

サブミクロンという言葉は、空気清浄機や半導体製造、医療用フィルター、粉体管理など幅広い分野で使われます。

ただし、具体的に何マイクロメートルまでを指すのか、どの規格を確認すればよいのかは、用途によって判断が変わります。

この記事では、サブミクロンの基本的な大きさから粒子径の目安、フィルター規格の読み方、測定時の注意点までを分かりやすく解説します。

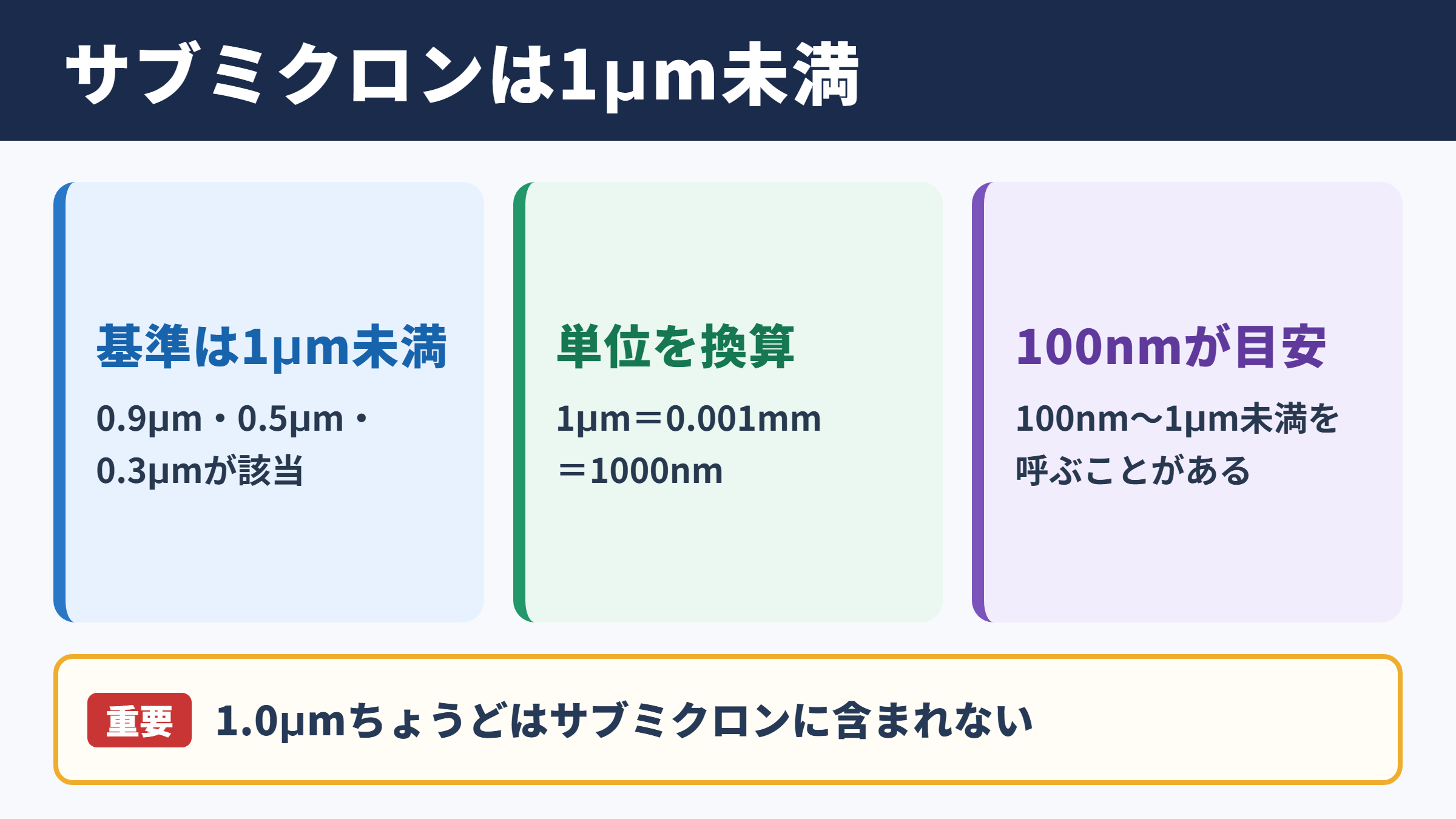

サブミクロンのサイズ範囲

それではまず、サブミクロンのサイズ範囲について解説していきます。

サブミクロンは、一般に1マイクロメートル未満の大きさを表す言葉です。

1マイクロメートルは1000分の1ミリメートルなので、肉眼で個別に形を確認することはほぼできません。

マイクロメートルとの関係

マイクロメートルは、記号ではμmと表記される長さの単位です。

1μmは0.001mmに相当し、1000μmで1mmになります。

そのため、0.9μm、0.5μm、0.3μmといった粒子は、すべてサブミクロン領域に含まれます。

一方で、1.0μmちょうどはサブミクロンではなく、通常は1ミクロン級として扱われる点に注意が必要でしょう。

サブミクロンとナノメートルの境界

サブミクロンは非常に小さい領域ですが、ナノメートルとは完全に同じ意味ではありません。

ナノメートルは1000分の1マイクロメートルであり、100nmは0.1μmに当たります。

一般的には100nm未満をナノ粒子として説明する場面が多く、100nmから1μm未満をサブミクロン粒子と呼ぶことがあります。

ただし、材料工学や医薬品、環境測定では分類方法が異なる場合もあるため、資料ごとの定義確認が欠かせません。

日常物との大きさ比較

大きさの感覚をつかむには、身近な物質との比較が役立ちます。

人の髪の毛はおよそ50μmから100μm程度であり、サブミクロン粒子より数十倍から数百倍も太い存在です。

花粉は種類によって異なりますが、数十μm程度のものが中心になります。

これに対し、ウイルスの一部や燃焼由来の微粒子、半導体工程で問題になる異物には、0.1μm前後のサブミクロン領域に入るものがあります。

対象	おおよその大きさ	分類の目安
人の髪の毛	50μmから100μm	ミクロン以上
花粉	20μmから50μm程度	ミクロン以上
細菌	0.5μmから5μm程度	一部がサブミクロン付近
PM2.5	2.5μm以下	サブミクロンを含む
サブミクロン粒子	1μm未満	0.1μmから0.9μmなど
ナノ粒子	100nm未満が目安	0.1μm未満

粒子径における基準値の目安

続いては、粒子径における基準値の目安を確認していきます。

サブミクロンという表現だけでは粒子の性質や管理水準まで分からないため、数値を細かく見ることが重要です。

0.1μmから0.3μmの粒子

0.1μmから0.3μmの範囲は、フィルター性能を考える際に特に注目される粒子径です。

空気中の粒子は、慣性衝突、さえぎり、拡散など複数の作用で捕集されます。

この範囲では各作用の効き方が変化し、条件によっては捕集しにくい粒子径になることがあります。

高性能フィルターの性能表示で0.3μmが使われやすい理由も、この粒子径が評価上の重要な基準になりやすいためです。

0.3μmから1μm未満の粒子

0.3μmを超えて1μm未満の粒子も、サブミクロン粒子として扱われます。

この範囲には、燃焼によって発生した粒子の凝集体や、製造工程で生じる微細な粉じん、液滴が乾燥した残留粒子などが含まれることがあります。

見た目では気付きにくい一方、精密機器の不良、塗装面の異物、クリーンルームの清浄度低下につながる可能性があります。

用途によっては0.5μmを管理粒径として設定し、粒子数を継続的に監視するケースもあります。

粒子径の表記と分布

粒子径は、一つの数値だけで判断しないことが大切です。

粉体やエアロゾルには大きさの異なる粒子が混在しており、粒度分布として確認する必要があります。

たとえば平均粒径が0.5μmであっても、0.1μm以下の粒子や1μmを超える粒子が含まれていることは珍しくありません。

平均値、中央値、最大粒径、累積分布のどれを基準にするかで、管理結果の意味も変わります。

フィルター規格と捕集効率

続いては、フィルター規格と捕集効率について確認していきます。

サブミクロン粒子を除去したい場合、フィルターの名称だけでなく、試験条件と粒子径を読み取る必要があります。

HEPAフィルターの性能表示

HEPAフィルターは、高性能な空気ろ過材として広く知られています。

一般に、規定された粒子に対する高い捕集効率を持つフィルターを指しますが、試験粒子、風量、規格の種類によって表示の意味は変わります。

国内で参照されるJIS規格や海外規格では、評価に用いる粒子径や効率区分が定められています。

HEPAという名称だけで、あらゆるサイズの粒子を同じ割合で除去するとは限りません。

ULPAフィルターとの違い

ULPAフィルターは、HEPAフィルターよりもさらに高い捕集性能が求められる区分です。

半導体、医薬品、精密電子部品など、微小な異物が品質に直結する環境で採用されることがあります。

ただし、高い捕集効率を求めるほど圧力損失が大きくなり、送風機の能力、消費電力、交換コストへの影響も増えます。

必要以上に高性能なろ材を選ぶのではなく、目標清浄度と運用条件に合う等級を選定する考え方が重要です。

規格表記を読むための視点

フィルター選定では、捕集効率の数字だけを比較しないほうが安心です。

同じ99.9パーセント台の表示でも、測定粒子径、定格風量、初期性能か使用後性能かによって条件が異なるためです。

また、フィルター本体の性能が高くても、枠と設備の間にすき間があれば、空気がろ材を通らずに漏れるおそれがあります。

サブミクロン対策では、フィルター性能と設置状態の両方を確認してください。

確認項目	見るべき内容	注意点
捕集効率	対象粒子に対する除去性能	試験条件を確認する
粒子径	0.1μmや0.3μmなどの評価径	用途の粒子径と合わせる
風量	定格時の通気量	風量増加で性能が変わる場合がある
圧力損失	空気を通す際の抵抗	送風能力と電力に影響する
気密性	取付部や枠からの漏れ	ろ材以外の漏気にも注意する

測定方法と粒子カウンター

続いては、測定方法と粒子カウンターについて確認していきます。

サブミクロン領域は目視測定が難しいため、用途に応じて専用の測定機器を使い分けます。

光散乱式の測定原理

空気中の粒子測定では、レーザー光を粒子に当てて散乱光を検出する方式がよく使われます。

粒子が光を散乱させる強さから、粒子数や粒径区分を推定する仕組みです。

クリーンルーム管理では、0.1μm、0.3μm、0.5μm、1.0μmなどのチャンネルごとに粒子数を確認することがあります。

測定値は粒子の屈折率や形状にも影響されるため、絶対的な実寸値ではなく、校正条件に基づく値として理解する姿勢が必要です。

粒度分布測定の選び方

液体中のサブミクロン粒子や粉体を測る場合は、レーザー回折散乱法、動的光散乱法、画像解析法などが候補になります。

動的光散乱法は、微粒子のブラウン運動を利用して粒径を推定する方法です。

比較的微小な粒子の評価に向いていますが、濃度が高すぎる試料や粒子径の幅が広い試料では、結果の解釈に注意が求められます。

サンプル前処理の条件をそろえることが、再現性のある測定につながるでしょう。

測定誤差が生まれる要因

測定誤差には、機器の精度だけでなく、採取方法や周辺環境も関係します。

配管内への粒子付着、静電気による吸着、湿度による凝集、外部空気の混入などが代表例です。

0.1μm前後の粒子は、採取から測定までの扱いで結果が変動しやすい領域でもあります。

複数回測定し、測定場所、流量、温湿度、採取時間を記録しておくと、異常値の原因を追いやすくなります。

用途別の管理水準

続いては、用途別の管理水準について確認していきます。

サブミクロン粒子の許容範囲は、製品品質、人の健康、設備保護のどれを目的にするかで大きく異なります。

クリーンルームでの粒子管理

クリーンルームでは、空気中に存在する粒子数を清浄度の重要な指標として管理します。

半導体や精密部品の製造では、微細な粒子が回路欠陥や表面不良を引き起こす可能性があります。

そのため、製品の微細化に合わせて、より小さな粒径まで測定対象に含める運用が行われます。

管理対象の粒子径は、製品の最小加工寸法や許容欠陥サイズから逆算して決めることが基本です。

空気清浄と室内環境

住宅やオフィスでは、すべてのサブミクロン粒子を完全に除去することだけが目的ではありません。

必要な換気量を確保しながら、粉じん、煙、花粉、微生物由来の粒子などを抑えるバランスが求められます。

高性能フィルターを使用しても、フィルターが目詰まりすると風量が低下し、換気不足につながる場合があります。

定期点検と適切な交換時期の管理まで含めて、空気質対策として考えることが大切です。

液体ろ過と製造工程

食品、化粧品、医薬品、電子材料などの製造では、液体中の微粒子が品質に影響することがあります。

ろ過精度として0.45μmや0.2μmといった公称値が使われる場面もあります。

ただし、公称ろ過精度は、すべての粒子をその径で完全に止めることを意味するとは限りません。

ろ材の材質、孔径分布、流体の粘度、運転圧力、粒子の形状を踏まえて評価する必要があります。

サブミクロン管理の注意点

続いては、サブミクロン管理の注意点を確認していきます。

微小粒子の対策では、測定値だけで判断せず、発生源から設備の運用まで一連の流れを見直すことが重要です。

発生源を把握する視点

サブミクロン粒子は、燃焼、摩耗、蒸発後の凝縮、化学反応、静電気による再飛散など、さまざまな原因で発生します。

室内の粒子数が増えた場合には、外気の影響、作業者の出入り、包装材、設備の摩耗粉、洗浄不足などを順に確認します。

対策を急いでフィルター交換だけに絞ると、本来の発生原因を見落とすことがあります。

粒子の増加傾向と作業内容の変化を記録することが、原因特定の近道になります。

フィルター交換の判断

フィルターは見た目が汚れていなくても、圧力損失が増加している場合があります。

反対に、予定日だけで一律に交換すると、まだ使えるフィルターを早く廃棄することにもなります。

差圧、風量、粒子数、使用時間を組み合わせて管理すると、交換判断の精度を高められます。

設備の停止が難しい環境では、予備品の保管条件や交換手順も事前に整えておきましょう。

規格と現場条件のすり合わせ

規格は品質管理の基準になりますが、現場のすべてを自動的に保証するものではありません。

たとえば規格試験で性能を満たしていても、実使用時の流量、温度、湿度、振動が大きく異なれば、期待した効果が得られないことがあります。

規格値は選定の出発点であり、実運用での検証が最終確認になります。

導入後は初期測定値を基準として残し、経時的な変化を比較できる状態にしておくと安心です。

まとめ

サブミクロンは、1マイクロメートル未満の微小なサイズ領域を示す言葉です。

代表的には0.1μmから0.9μm程度の粒子がイメージされますが、用途によっては100nm未満のナノ粒子との境界も意識する必要があります。

フィルターを選ぶ際は、捕集効率の数字だけでなく、評価粒子径、風量、圧力損失、設置時の気密性まで確認することが重要です。

また、粒子径の測定では、粒子カウンターや粒度分布測定機器の特性、採取条件、試料の状態によって結果が変わります。

クリーンルーム、空気清浄、液体ろ過などでサブミクロン対策を進めるなら、対象粒子の範囲を明確にし、規格と実際の運用条件を合わせて判断してください。
