道路の坂道や駐車場の出入口、車いす用スロープ、屋根の傾きなどで見かける「20パーセント勾配」という表現は、身近でありながら角度との違いが分かりにくい単位です。

20パーセントと聞くと20度のように思えるかもしれませんが、勾配のパーセント表示と角度表示は同じではありません。

勾配20パーセントは、水平方向に100進んだときに高さが20変化する状態を指し、角度へ換算すると約11.3度になります。

この記事では20%勾配の意味、tanを使った角度計算、道路やスロープでの見え方、屋根勾配や土木設計で確認したい注意点まで、実用的な例を交えて解説します。

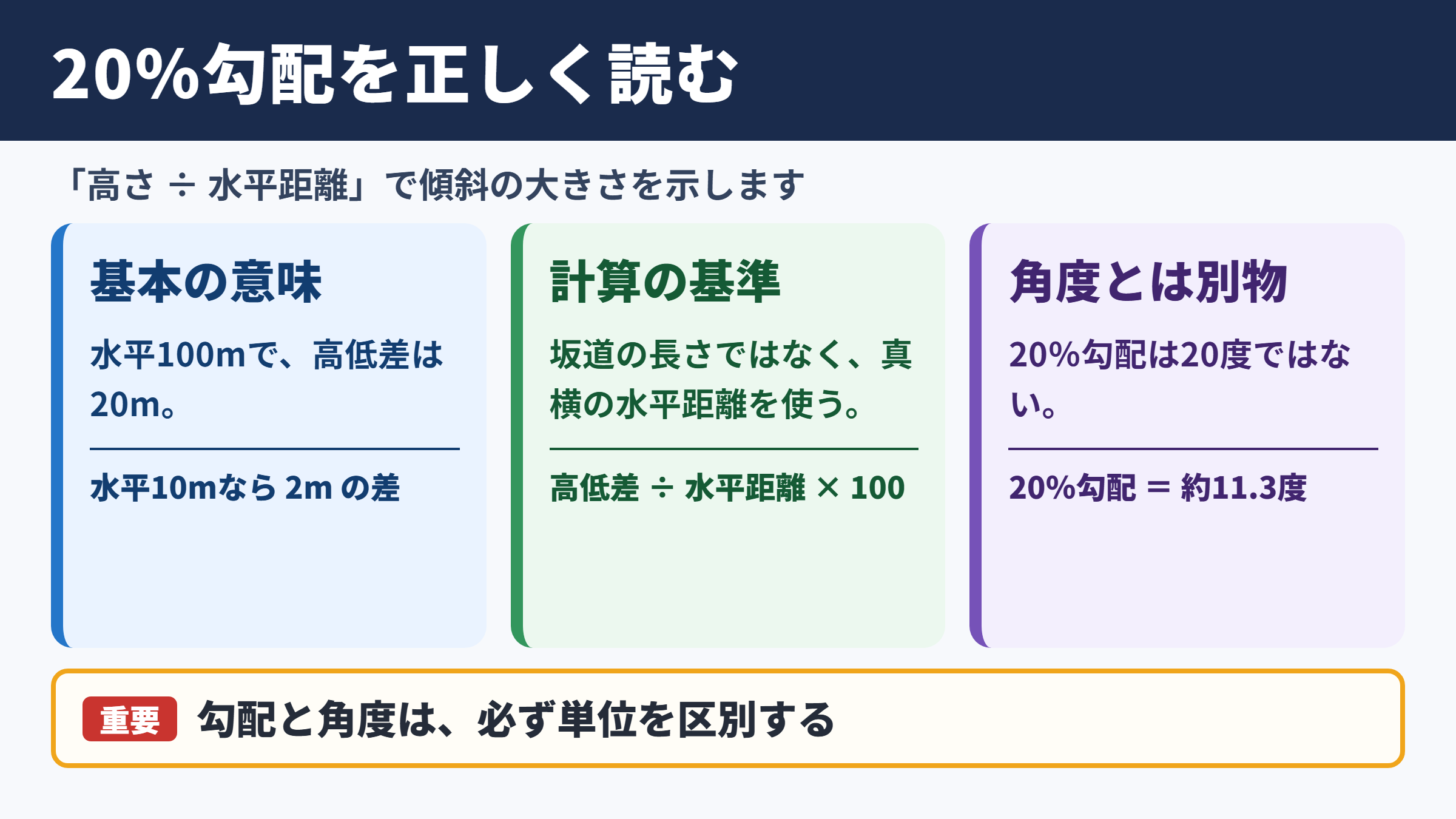

20パーセント勾配の意味

それではまず20パーセント勾配の基本的な意味について解説していきます。

水平距離に対する高低差

勾配のパーセント表示は、水平距離に対してどれだけ高さが変わるかを100分率で表す方法です。

20パーセント勾配では、水平に100メートル進む間に、垂直方向の高低差が20メートル生じます。

距離を小さくして考えると、水平に10メートル進む間に2メートル上がる、または下がる傾斜です。

水平に5メートルなら1メートル、水平に1メートルなら20センチメートルの高低差となります。

ここで基準になるのは、坂道の表面に沿った長さではなく、真横から見た水平距離である点が重要です。

たとえば高低差が60センチメートルで、水平距離が3メートルの場合を考えます。

0.6メートルを3メートルで割ると0.2となり、100を掛ければ20パーセントです。

上り坂か下り坂かによって符号の扱いは変わることがありますが、傾きの大きさだけを見る場合は20パーセント勾配と表現します。

角度表示との違い

勾配20パーセントは20度ではありません。

パーセント勾配は直角三角形の底辺と高さの比であり、角度は水平面からの開き具合を度で表したものです。

両者は関連していますが、数値をそのまま置き換えることはできません。

角度が小さい範囲では、パーセントの数値と度数が近く感じられることもあります。

しかし傾斜が大きくなるほど差は広がるため、設計や安全確認では必ず単位を区別する必要があります。

表記	意味	20パーセント勾配の場合
パーセント勾配	高低差を水平距離で割った割合	水平100に対して高低差20
角度	水平面と傾斜面がつくる角度	約11.3度
比率	水平距離と高低差の関係	水平5に対して高さ1
屋根勾配	水平10に対する立上がりで示すことが多い表現	約2寸勾配

道路標識や地図、設計図書ではパーセント勾配が使われる場面が多く、機械の角度計やスマートフォンの傾斜計では度表示が一般的です。

表示の意味を読み違えると、坂の急さや必要な延長を誤って判断するおそれがあります。

実際に感じる急さ

20パーセント勾配は、歩行だけであれば通行できる場面も多い一方で、平坦な通路と比べると明らかに負荷を感じる傾斜です。

自転車では変速機の選択や路面状態が重要になり、雨の日には下り方向で制動距離にも注意が必要になります。

自動車では、車種の最低地上高、駆動方式、タイヤの状態、坂の頂部や底部の形状によって通過しやすさが変わります。

特に急な出入口では、車体下部が地面に接触するいわゆる腹擦りが起きることもあります。

20パーセント勾配と角度の換算

続いては20パーセント勾配を角度へ換算する考え方を確認していきます。

tanを使う計算式

勾配から角度を求めるときは、三角関数のtanを用います。

直角三角形では、tanは高さを水平距離で割った値に相当します。

20パーセント勾配なら、高低差と水平距離の比は0.2です。

そのため角度は、tanの逆関数であるtan⁻¹を使い、tan⁻¹(0.2)として計算します。

実務上は小数第1位までに丸めて、約11.3度と扱うことが多いでしょう。

ただし測量、造成、機械設置などで許容差が小さい場合には、丸める桁数や使用する図面の基準を統一することが大切です。

関数電卓や表計算ソフトを使う際は、角度の単位が度になっているか、ラジアンになっているかも確認してください。

角度から勾配へ戻す方法

角度が分かっていて、パーセント勾配に換算したい場合はtanを使います。

角度のtanを求め、その数値に100を掛ければ勾配パーセントとなります。

たとえば角度が11.3度なら、tan11.3度はおよそ0.2です。

これに100を掛けると、ほぼ20パーセント勾配になります。

角度が10度の場合、勾配は約17.6パーセントです。

一方で勾配10パーセントは、角度にすると約5.7度となります。

この比較からも、パーセントと度数が一致しないことが分かります。

代表的な勾配と角度の比較

勾配と角度の対応をあらかじめ把握しておくと、現場で数字を見たときのイメージがつかみやすくなります。

とくに道路、駐車場、屋根、配管、造成地などでは、それぞれで慣用的な表現が異なる場合があります。

勾配パーセント	角度の目安	水平10メートル当たりの高低差	傾斜の印象
2パーセント	約1.1度	約0.2メートル	わずかな傾き
5パーセント	約2.9度	約0.5メートル	緩やかな坂
8パーセント	約4.6度	約0.8メートル	歩行時に傾斜を意識する坂
10パーセント	約5.7度	約1メートル	比較的急な坂
15パーセント	約8.5度	約1.5メートル	車両や自転車で注意したい坂
20パーセント	約11.3度	約2メートル	急さを感じやすい坂
25パーセント	約14.0度	約2.5メートル	かなり急な傾斜
30パーセント	約16.7度	約3メートル	利用条件を慎重に確認したい傾斜

同じ20パーセント勾配でも、坂の長さが短いか長いかで体感や安全性は変わります。

短い区間では段差に近い印象になることがあり、長い区間では歩行者や車両にかかる負担が大きくなります。

道路と駐車場における20パーセント勾配

続いては道路や駐車場で見られる20パーセント勾配を確認していきます。

道路標識と縦断勾配

道路における勾配は、進行方向に対する上下の傾きを示す縦断勾配として扱われます。

坂道の手前に20パーセントの注意表示がある場合は、水平に100メートル進む間に20メートルの高低差がある急な区間を示していると理解できます。

道路の長さに沿って100メートル進む場合の高低差は20メートルよりわずかに小さくなりますが、概算としては近い値です。

運転中は数字を計算するよりも、急な下り坂または上り坂であることを認識し、速度と車間距離を適切に調整することが優先されます。

下り坂ではエンジンブレーキを併用し、フットブレーキへの負担が偏らないようにする意識が役立ちます。

上り坂では失速を避けるため、必要に応じて早めに低いギアを選択することもあるでしょう。

積雪や凍結、落ち葉、砂利がある路面では、同じ勾配でもグリップ性能が大きく低下します。

駐車場出入口の注意点

地下駐車場や立体駐車場の出入口では、限られた敷地内で高低差を処理するため、道路より急なスロープが設けられることがあります。

20パーセント勾配では、車両の前後オーバーハングやホイールベースによっては、坂の切り替わる位置で車体底部を擦る可能性があります。

特に車高の低いスポーツカー、エアロパーツを装着した車、乗車人数や荷物で車高が下がった車は慎重な進入が必要です。

雨天時の塗装面や金属製の排水溝付近は滑りやすく、急な勾配では発進時にタイヤが空転することもあります。

前走車との距離を保ち、停止からの再発進を必要以上に繰り返さない運転も有効です。

距離から必要な高低差を読む方法

道路や駐車場の計画では、必要な高低差からスロープの水平距離を逆算する場面があります。

20パーセント勾配なら、高低差を0.2で割ると必要な水平距離を求められます。

たとえば2メートル上がるためには、水平距離として10メートル必要です。

実際のスロープ長は、水平距離ではなく斜面に沿った距離で確認する場合もあります。

20パーセント勾配で水平距離が10メートルの場合、斜面に沿った長さは約10.2メートルです。

大きな差には見えないかもしれませんが、材料数量や手すりの長さ、舗装面積を求める際には区別が必要になります。

スロープとバリアフリー設計の視点

続いてはスロープとバリアフリーの視点から20パーセント勾配を確認していきます。

歩行者にとっての負担

20パーセント勾配のスロープは、健常な大人でも上りで足への負担を感じやすい傾斜です。

高齢者、幼児、杖を使用する人、荷物を運ぶ人にとっては、転倒や疲労につながる可能性が高まります。

下り方向では、前方へ体が流れやすく、足元の滑りにも注意が必要です。

表面仕上げの滑りにくさ、雨水がたまらない排水、照明の明るさ、手すりの有無まで含めて検討することが重要になります。

単に通れるかどうかではなく、無理なく安全に使い続けられるかという視点で傾斜を見ることが大切です。

利用頻度が高い通路ほど、少し緩やかにする設計の価値は大きくなります。

車いす利用との関係

車いす利用を想定するスロープでは、20パーセント勾配は非常に急な部類に入ります。

自走では上りに大きな力が必要となり、下りでは速度が出やすく、介助者がいる場合でも姿勢や制動に注意を要します。

公共施設や住宅の改修などでは、関連する基準、条例、施設用途、利用者の状況を確認し、必要な勾配や踊り場を検討する必要があります。

短い距離であっても、車いすの前輪が浮きやすい状態や、介助者が踏ん張れない状態は避けたいところです。

既存建物でスペースが限られるときは、折り返し式のスロープにする、昇降機を検討する、段差解消機を採用するなど、勾配を急にしすぎないための方法があります。

使う人の身体状況によって適切な仕様は異なるため、図面上の数値だけでなく実際の動作も想定しましょう。

手すりと踊り場の役割

傾斜が大きくなるほど、手すりと踊り場は単なる付属設備ではなく、安全性を支える要素になります。

手すりは体を支えるだけでなく、進行方向を安定させ、転倒時の危険を減らす役割も担います。

踊り場は休憩、方向転換、ドア前での操作、車いすの姿勢調整などに役立ちます。

20パーセント程度の傾斜では、長い一続きの坂にするより、適切に区切って負担を分散させる考え方が有効です。

また、スロープの幅が狭いと、歩行者同士のすれ違いや介助動作が難しくなります。

側溝、縁石、壁際の隙間なども含め、車輪や杖先が引っかからない納まりを確認すると安心です。

屋根勾配と20パーセント勾配の関係

続いては屋根勾配で用いられる表現と20パーセント勾配の関係を確認していきます。

寸勾配への換算

屋根では、パーセントではなく寸勾配という表現が使われることがあります。

寸勾配は、水平に10進んだときにどれだけ立ち上がるかを示す考え方です。

20パーセント勾配は、水平に10進んだときに2上がるため、おおむね2寸勾配に相当します。

ただし図面や職種によっては表記方法や基準寸法が異なる場合もあるため、対象の設計図書で意味を確認してください。

屋根の寸勾配	パーセント勾配の目安	角度の目安	特徴
1寸勾配	10パーセント	約5.7度	緩やかな屋根
2寸勾配	20パーセント	約11.3度	比較的緩やかな屋根
3寸勾配	30パーセント	約16.7度	住宅で見られる勾配
4寸勾配	40パーセント	約21.8度	屋根らしい傾きが出やすい勾配
5寸勾配	50パーセント	約26.6度	やや急な屋根
6寸勾配	60パーセント	約31.0度	急勾配の部類

排水と屋根材への影響

屋根勾配は見た目だけでなく、雨水を流す性能や屋根材の選定に影響します。

2寸勾配に近い20パーセント勾配は、緩勾配の屋根として扱われることがあり、採用できる屋根材や施工方法に条件が設けられる場合があります。

雨水が流れにくいほど、風による吹き上げ雨、毛細管現象、雪や落ち葉の滞留などへの配慮が求められます。

防水層、下葺き材、重なり寸法、立上がり、谷部の納まりなどは、屋根材メーカーの施工要領を確認して決めることが重要です。

同じ20パーセント勾配でも、屋根の長さが長いほど排水量が増えます。

降雨地域、周辺の樹木、積雪条件、建物の形状によっても必要な対策は変わるでしょう。

面積計算と斜辺の長さ

屋根の材料数量を考える際には、平面図上の水平面積と、実際の屋根面積が異なる点に注意します。

20パーセント勾配では、斜面の長さは水平距離の約1.02倍です。

水平投影で10メートルある屋根面は、勾配方向の実長がおよそ10.2メートルになります。

小規模な屋根では差が小さく見えますが、建物全体では材料数量や施工面積に影響することがあります。

面積算定では、屋根の形状、けらば、軒先、谷、棟、開口部、役物なども加味する必要があります。

勾配だけで単純に発注量を決めず、施工者やメーカーの基準に沿って余裕を見込むことが大切です。

土木工事と造成計画での確認事項

続いては土木工事や造成計画における20パーセント勾配の確認事項を見ていきます。

法面と排水計画

造成地や法面では、20パーセント勾配という数値だけで安定性を判断することはできません。

地盤の種類、盛土か切土か、土質、地下水、降雨、植生、排水経路、擁壁の有無など、多くの条件が関係します。

20パーセントは高さと水平距離の比では1対5に相当し、法面として見ると比較的緩やかな傾斜です。

しかし地盤が軟弱であったり、水が集中したりすれば、緩い傾斜でも変状が生じる可能性があります。

雨水が斜面を長く流れ続けると、表土の流出や洗掘が起きることがあります。

集水ます、側溝、横断排水、法尻排水などを適切に配置し、水を安全な場所へ導く計画が重要になります。

植生による保護や法枠、擁壁などの対策も、現地条件に応じて検討されます。

測量と設計図面の読み方

土木図面では、縦断図や横断図に勾配が記載されます。

20パーセントは20パーミルと混同しやすいため、単位記号や表記方法を丁寧に確認しましょう。

パーミルは1000分率であり、20パーミルは2パーセントに相当します。

20パーセントとは大きく異なるため、読み違いは計画高や施工延長に重大な差を生むおそれがあります。

表記	割合	水平100メートル当たりの高低差
20パーセント	0.2	20メートル
20パーミル	0.02	2メートル
2パーセント	0.02	2メートル

現場で高さを出すときは、基準点からの距離と設計勾配を用いて計画高を計算します。

たとえば20パーセントの上り勾配で、水平距離が15メートルなら、高低差は3メートルです。

途中に折れ点や曲線がある場合は、区間ごとの条件を分けて計算する必要があります。

施工時の安全と品質

20パーセント勾配の施工では、作業員の転倒防止、重機の安定、資材の仮置き、雨天時の作業判断などに注意が必要です。

舗装やコンクリートを施工する場合は、材料が下方へ流れやすくなることもあり、施工順序や締固め方法が品質に影響します。

勾配の始点と終点では、設計どおりの高さに収まっているかを測定し、途中の不陸がないかも確認します。

完成後も排水口の詰まりや路面の沈下によって、当初想定した勾配や水の流れが変化する場合があります。

定期的な点検と補修を行い、傾斜面を安全に保つことが大切です。

20パーセント勾配のまとめ

20パーセント勾配とは、水平距離100に対して高低差が20ある傾斜のことです。

比率で見ると水平5に対して高さ1となり、角度に換算するとtan⁻¹(0.2)から約11.3度になります。

20パーセントを20度と捉えるのは誤りなので、道路標識、設計図面、角度計の数値を比較するときは単位を分けて考えましょう。

道路や駐車場では運転操作と車体接触、スロープでは歩行者や車いす利用者の安全、屋根では排水性能と屋根材の施工条件、土木では排水と地盤の安定性が重要な確認項目です。

高低差を求める場合は水平距離に0.2を掛け、必要な水平距離を求める場合は高低差を0.2で割ります。

この基本を押さえておけば、20%勾配という表示を見たときに、急さや必要な距離を具体的にイメージしやすくなるでしょう。
