40nmとは？半導体プロセスの意味も解説！（ナノメートル：0.04μm：プロセスルール：微細化：CPU・GPU：製造技術など）

40nmという表記は、CPUやGPU、メモリーなどの半導体を調べていると目にする言葉です。

数字が小さいほど高性能という印象はあっても、何が40nmなのか、現在の半導体と比べてどの程度の技術なのかは分かりにくいところでしょう。

この記事では40nmの単位、半導体プロセスにおける意味、製造技術と性能への影響を、基礎から丁寧に整理します。

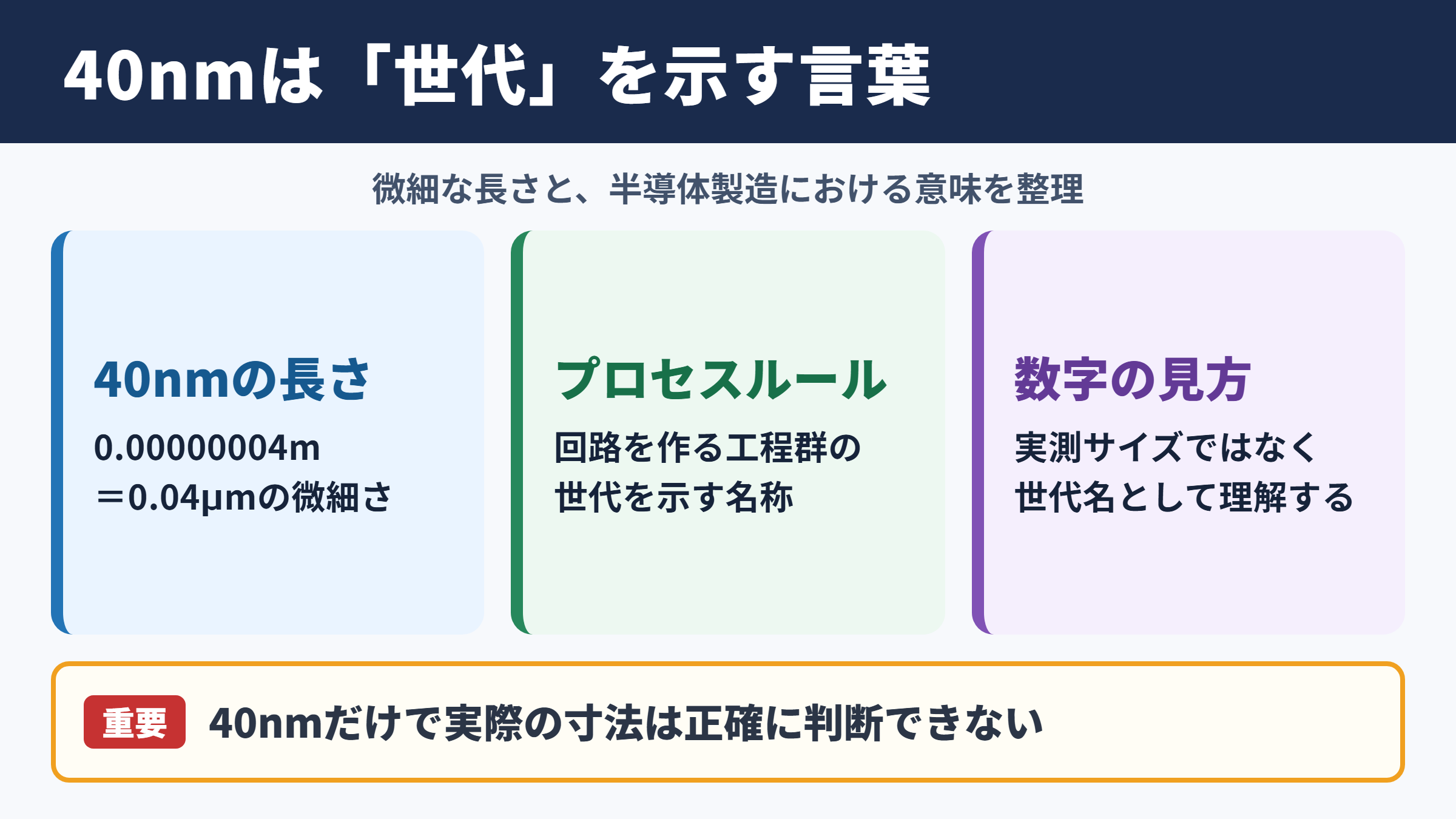

40nmの意味と半導体プロセス

それではまず40nmの意味と半導体プロセスについて解説していきます。

40nmが表す長さの単位

nmはナノメートルと読み、長さを表す単位です。

1nmは10億分の1mであり、髪の毛の太さや肉眼で見える大きさとは大きく異なる微細な世界を扱います。

半導体の40nmは、身近な定規で測れる幅ではなく、回路を構成するトランジスタや配線の設計と製造に関係する微細な寸法を示す呼び方です。

40nmは0.04μmという非常に小さな長さですが、半導体産業では世代を区別する重要な目安として扱われてきました。

プロセスルールとしての40nm

半導体分野でいう40nmは、一般にプロセスルール、製造プロセス世代、ノードなどを表す名称です。

かつては回路の最小線幅やゲート長と比較的近い意味を持っていましたが、現在は製品全体の寸法をそのまま示す数値ではありません。

半導体メーカーは、露光、成膜、エッチング、イオン注入、洗浄、配線形成などを組み合わせ、シリコンウエハー上に膨大な回路を作ります。

その工程群の世代を示すラベルとして、40nmプロセスという表現が使われます。

40nm世代の位置付け

40nmプロセスは、90nmや65nmから微細化が進んだ世代として広く採用されました。

CPU、GPU、チップセット、ゲーム機向け半導体、通信機器向けSoCなどに使われ、性能と量産性のバランスを取る技術として存在感を持っていました。

現在の最先端ロジック半導体では数nm級のプロセスが話題になりますが、40nm技術もすべてが過去のものになったわけではありません。

高い処理性能を最優先しない制御用IC、車載分野の一部、産業機器、アナログ回路などでは、成熟した製造技術に価値があります。

先端性と採用価値は必ずしも同じではないという点が、半導体プロセスを理解するうえでのポイントです。

ナノメートルとマイクロメートルの換算

続いてはナノメートルとマイクロメートルの換算を確認していきます。

単位の基本関係

半導体の記事ではnmとμmが混在するため、単位の関係を押さえておくと数字の大きさを把握しやすくなります。

マイクロメートルは100万分の1m、ナノメートルは10億分の1mです。

したがって1μmは1000nmであり、40nmをμmに直すと0.04μmになります。

単位	メートル換算	ナノメートル換算	半導体での見方
1mm	0.001m	1000000nm	基板や部品の大きさ
1μm	0.000001m	1000nm	比較的大きな配線や構造
40nm	0.00000004m	40nm	40nmプロセスの世代名
1nm	0.000000001m	1nm	先端プロセスの表現

1μmは1000nmという換算を覚えると、0.04μmという表記もすぐに読み取れるでしょう。

0.04μmとして読む場面

古い技術資料、製造装置の資料、工場設備に関する文書では、μm表記が使われることがあります。

40nmと0.04μmは同じ長さであり、単位の違いによって技術内容が変わるわけではありません。

ただし、40nmプロセスという言い方は半導体の世代名として定着しているため、通常はnm表記で見る機会が多いでしょう。

逆に0.04μmをnmへ換算する場合は、1000を掛けます。

微細な長さを比較する視点

40nmを理解するときは、日用品との単純比較よりも、半導体内部で何億個もの素子を配置するための単位だと考えると分かりやすいでしょう。

トランジスタは電気信号を切り替えたり増幅したりする基本素子であり、CPUやGPUには大量のトランジスタが集積されています。

回路を小さくできれば、限られたチップ面積により多くの機能を載せられる可能性が高まります。

一方で、寸法が小さくなるほど製造誤差、漏れ電流、発熱、設計の複雑さへの対策も必要です。

微細化は単なる縮小ではなく、設計と製造を同時に高度化する取り組みといえます。

プロセスルールと微細化の仕組み

続いてはプロセスルールと微細化の仕組みを確認していきます。

トランジスタ集積度への影響

プロセスルールの微細化では、同じ面積に配置できるトランジスタ数を増やしやすくなります。

トランジスタ数が増えると、演算回路、キャッシュメモリー、画像処理回路、制御回路などを一つのチップへ統合しやすくなります。

CPUではコア数やキャッシュ容量、GPUでは演算ユニットや画像処理機能の拡充につながる場合があります。

ただし、トランジスタ数だけで性能が決まるわけではありません。

アーキテクチャ、クロック周波数、メモリー帯域、ソフトウェア最適化も、実際の処理速度を左右します。

消費電力と発熱の変化

一般に微細化が進むと、トランジスタを低い電圧で動かせる可能性があり、動作時の消費電力を抑える効果が期待されます。

これはノートパソコン、スマートフォン、ゲーム機、サーバーなどで重要な要素です。

しかしプロセスを細かくするほど、待機中にも電流が流れる漏れ電流への対策が難しくなることがあります。

発熱を抑えながら十分な速度を出すには、トランジスタ構造、材料、電源管理、放熱設計を総合的に調整しなければなりません。

設計ルールと名称の違い

40nm、28nm、16nm、7nmといった名称は、技術世代を比較する際の目安になります。

ただし、異なるメーカーの同じnm表記を単純に横並びにして、トランジスタ密度や性能が完全に同等だと判断することはできません。

各社は独自の配線ピッチ、トランジスタ構造、設計ライブラリー、製造条件を採用しているためです。

プロセス名は比較の入口であり、性能表そのものではありません。

製品を比較する場合は、ベンチマーク、消費電力、チップ面積、用途、供給実績なども併せて見ることが大切です。

CPUとGPUにおける40nmプロセス

続いてはCPUとGPUにおける40nmプロセスを確認していきます。

CPUの設計に与える要素

CPUは、命令を読み出し、計算し、結果を保存する中心的な半導体です。

40nm世代のCPUでは、微細化によってトランジスタを増やし、キャッシュの搭載量や省電力機能を強化する設計が進みました。

ただしCPUの速さは、プロセスルールだけでは説明できません。

命令を並行して実行する仕組み、分岐予測、キャッシュ構成、コア間通信、動作クロックなど、設計上の要素が複雑に関わります。

そのため40nmのCPUと別世代のCPUを比べる際は、発売時期だけでなく、用途に合う処理性能を見る必要があります。

GPUの演算回路と電力管理

GPUは、画像表示、3D描画、動画処理、科学計算、AI処理などで多数の演算を並列に実行する半導体です。

GPUでは多くの演算ユニットを搭載する必要があるため、トランジスタの集積度と消費電力の両立が特に重要になります。

40nmプロセスで製造されたGPUは、前世代の製品に対して性能向上や機能追加を実現した例がありました。

一方で高い演算性能を求める製品では発熱も大きくなりやすく、補助電源、ヒートシンク、ファン、筐体内のエアフローまで考慮されます。

GPUはプロセスだけでなく、電力制御と冷却設計の影響が大きい部品です。

SoCと周辺回路への採用

SoCは、CPU、GPU、メモリー制御、映像処理、通信機能などを一つのチップに統合した半導体です。

40nmプロセスは、携帯機器、家電、通信機器、組み込み機器向けのSoCでも活用されてきました。

高性能だけを追わず、量産時の歩留まり、製造コスト、必要な信頼性を重視する製品では、成熟したプロセスが選ばれることがあります。

対象	40nmプロセスで重視されやすい点	確認したい仕様
CPU	演算性能とキャッシュ構成	コア数、クロック、消費電力
GPU	並列演算と発熱対策	演算性能、電源、冷却
SoC	機能統合と量産性	搭載機能、用途、供給期間
制御用IC	安定動作とコスト	耐環境性、長期供給、信頼性

半導体製造技術と量産工程

続いては半導体製造技術と量産工程を確認していきます。

シリコンウエハー上の回路形成

半導体製造では、円盤状のシリコンウエハーの表面に薄い膜を作り、必要な形だけを残し、電気的な性質を与える工程を何度も繰り返します。

代表的な工程には、酸化、成膜、フォトリソグラフィ、エッチング、イオン注入、熱処理、CMP、配線形成があります。

フォトリソグラフィでは、回路パターンを光でウエハーへ転写します。

40nm級の回路を安定して作るためには、露光装置だけでなく、材料、マスク、位置合わせ、洗浄環境などの精度が欠かせません。

半導体は一つの装置だけで完成する製品ではなく、多数の工程精度の積み重ねです。

歩留まりと製造コスト

歩留まりとは、製造したチップのうち、仕様を満たして出荷できる良品の割合を指します。

回路が大きい製品や工程が複雑な製品では、微小な欠陥の影響を受けやすくなります。

新しいプロセスでは性能面の利点が期待される反面、立ち上げ段階では安定量産まで時間がかかることもあります。

成熟した40nmプロセスは、製造条件に関する知見が蓄積されている点で、用途によっては扱いやすい選択肢になります。

先端プロセスとの使い分け

最先端プロセスは、高性能CPU、AIアクセラレーター、先進GPUなどで重要な役割を担います。

一方、すべての半導体が最小のプロセスルールを必要とするわけではありません。

アナログ回路、高電圧回路、電源管理IC、センサー制御、車載向け制御回路などでは、性能以外の条件も重要です。

小さいnmほど常に最適とは限らないため、用途から逆算して考える視点が求められます。

40nmを理解するための比較ポイント

続いては40nmを理解するための比較ポイントを確認していきます。

世代比較で見るべき項目

40nmプロセスをほかの世代と比べるときは、名称だけで結論を出さないことが重要です。

トランジスタ密度、チップ面積、動作電圧、最大消費電力、発熱、搭載機能、製造年、用途を確認すると、製品の特徴をつかみやすくなります。

同じ40nmでも、低消費電力を優先するモバイル向けチップと、高性能を重視するGPUでは、設計思想が大きく異なります。

プロセスルールは製品仕様の一部として読み、実際の利用条件と結び付けて判断しましょう。

製品仕様を読む際の注意点

中古のPCパーツや古いゲーム機、組み込み機器を調べる場合、40nmという記載だけで互換性や性能を決めることはできません。

必要なのは、ソケット、電源容量、メモリー規格、対応ドライバー、冷却条件、入出力端子などの確認です。

GPUであれば、映像出力の規格、必要な補助電源、ケースに収まる寸法も重要になります。

半導体プロセスは内部の製造技術を知る手掛かりであり、利用時の条件を直接示す仕様ではありません。

技術記事を読むための用語

半導体の記事では、プロセスノード、ダイ、ウエハー、トランジスタ、配線層、リーク電流、歩留まり、EUV露光などの用語が登場します。

ダイはウエハーから切り出される個々のチップであり、パッケージに組み込まれて製品になります。

リーク電流は、本来は停止している状態でも流れてしまう不要な電流を指します。

歩留まりは量産性と価格に関係するため、製造プロセスを語るうえで欠かせません。

用語を一つずつ結び付けると、40nmという数字の背景が立体的に見えてきます。

40nmと半導体プロセスのまとめ

40nmとは、40ナノメートル、すなわち0.04μmに相当する長さを基準にした半導体プロセス世代の呼び方です。

かつての最小線幅に近い意味合いを持ちながら、現在では製造技術の世代や設計ルールを表す名称として理解するのが適切でしょう。

微細化によってトランジスタを高密度に集積しやすくなり、CPUやGPU、SoCの性能向上、省電力化、機能統合に貢献してきました。

ただし、プロセスルールが小さいだけで性能、電力、価格が決まるわけではありません。

アーキテクチャ、回路規模、動作周波数、冷却、歩留まり、用途を含めて評価することが重要です。

40nmは半導体の微細化の流れを理解するための代表的な世代であり、成熟した製造技術として現在も用途に応じた価値を持っています。
