ANDゲートとは？論理回路の仕組みと真理値表をわかりやすく解説（論理積：入力：出力：記号：デジタル回路など）

ANDゲートは、複数の入力がすべて条件を満たしたときだけ出力を有効にする、デジタル回路の基本要素です。

論理積とも呼ばれ、コンピュータ、家電、自動車、産業用制御装置など、身近な電子機器の内部で幅広く利用されています。

記号の読み方や真理値表の見方を理解すると、複雑に見える論理回路も順序立てて考えやすくなるでしょう。

この記事ではANDゲートの意味から入力と出力の関係、論理式、記号、実際のデジタル回路での使われ方までをわかりやすく解説します。

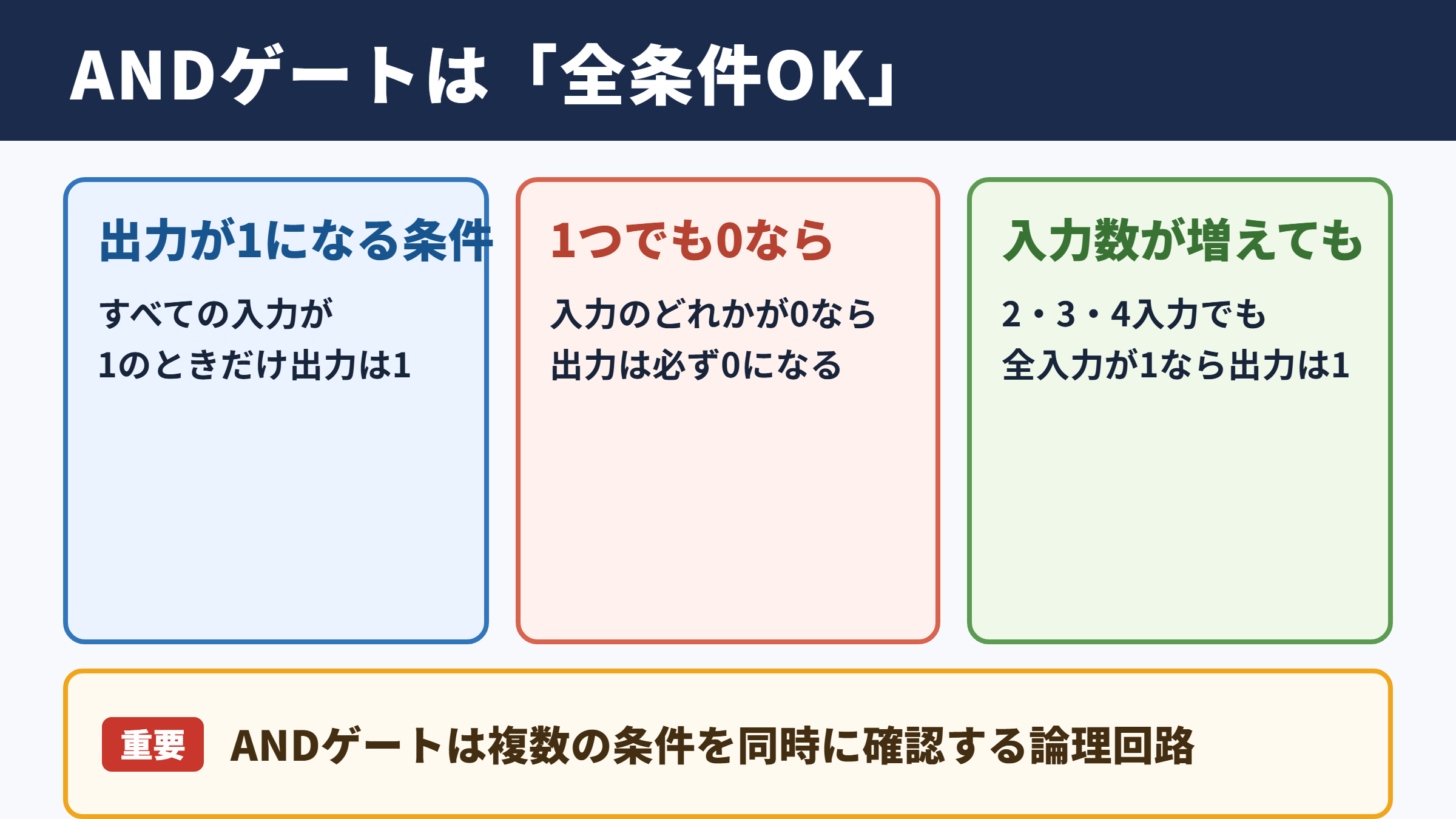

ANDゲートの意味と基本動作

それではまずANDゲートの意味と基本動作について解説していきます。

すべての入力が一の場合だけ出力が一になる仕組み

ANDゲートとは、二つ以上の入力信号がすべて一のときにだけ出力が一になる論理回路です。

一は電気信号がオンである状態、または条件が成立している状態を表し、零はオフ、または条件が成立していない状態を表します。

たとえば二入力ANDゲートでは、入力Aと入力Bの両方が一なら出力Yは一です。

一方で、AまたはBのどちらか一方でも零なら、出力Yは零になります。

この性質は、二つの条件を同時に満たす場合だけ処理を進めたい場面に適しています。

「安全カバーが閉じている」「起動ボタンが押されている」という二条件がそろったときに機械を動かす制御は、ANDゲートの考え方に近い例です。

論理積とANDという名称の関係

ANDゲートは、日本語では論理積ゲートと呼ばれます。

論理積は「AかつB」のように、条件を結び付ける考え方です。

日常会話で「会員であり、予約済みである人だけ入場可能」と考えるときも、二つの条件をANDで結んでいます。

数学の積では、零を含む掛け算の結果が零になる点がANDの動きと似ています。

ただし、ANDゲートは数値計算をする部品ではなく、零と一の状態を扱う論理演算の回路です。

この違いを押さえると、論理積、ブール代数、デジタル信号の関係を混同しにくくなります。

二入力型と多入力型の違い

基本的なANDゲートとしてよく使われるのは、入力が二つの二入力ANDゲートです。

しかし実際の集積回路には、三入力型や四入力型などもあります。

入力数が増えても原理は変わらず、すべての入力が一であることが出力一の条件です。

四入力ANDゲートなら、四本の入力線すべてが一のときに限り出力が一になります。

複数の信号を一度に判定できるため、アドレスの判定、装置の状態確認、許可信号の生成などで便利です。

二入力ゲートを複数組み合わせ、多入力ANDゲートと同じ働きを作ることもできます。

真理値表による入力と出力の関係

続いては真理値表による入力と出力の関係を確認していきます。

二入力ANDゲートの真理値表

真理値表は、入力の組み合わせごとに出力がどう変わるかを一覧にした表です。

二つの入力がある場合、考えられる組み合わせは四通りです。

入力A	入力B	出力Y	判定
零	零	零	両方とも条件未成立
零	一	零	Aが条件未成立
一	零	零	Bが条件未成立
一	一	一	両方の条件が成立

表の最後の行だけ出力が一になる点が、ANDゲートを理解する最大のポイントです。

一つでも零が混ざると出力が零になるため、厳しい条件判定に向く回路といえます。

真理値表を読むときの考え方

真理値表を読むときは、まず入力列を確認し、次に各行で条件がすべて成立しているかを見ます。

ANDゲートでは「全部そろっているか」という視点が重要です。

入力Aがセンサー信号、入力Bが操作信号だと仮定しましょう。

センサーだけが一でも、操作だけが一でも、出力は有効になりません。

二つが同時に一になった行で初めて出力が一になるため、誤動作を防ぎたい制御にも活用できます。

回路図を見て迷った場合は、入力の全組み合わせを書き出して真理値表にすると、動作を整理しやすくなります。

三入力以上の真理値表

入力が三つになると、組み合わせは八通りに増えます。

三入力ANDゲートの出力が一になるのは、A、B、Cがすべて一の一通りだけです。

入力A	入力B	入力C	出力Y
零	零	零	零
零	零	一	零
零	一	零	零
零	一	一	零
一	零	零	零
一	零	一	零
一	一	零	零
一	一	一	一

入力数が一つ増えるごとに、すべての条件が同時にそろう確率は低くなります。

そのため多入力ANDゲートは、複数の許可条件をまとめる用途で役立つでしょう。

論理式とブール代数の表し方

続いては論理式とブール代数の表し方を確認していきます。

ドット記号と並列表記

AND演算は、ブール代数ではA・Bのように中央の点で表す方法が一般的です。

この点は論理積を意味し、入力Aと入力BをAND演算することを示します。

教材や設計資料では、点を省略してABと書く場合もあります。

たとえばY＝ABCは、AとBとCの三つすべてが一のときにYが一になる式です。

通常の掛け算と見た目は似ていますが、扱う値は零と一であり、意味は条件の同時成立です。

式を見たら、文字が並んでいる部分を「かつ」と読み替えると理解しやすくなります。

論理式から真理値表へ変換する手順

論理式から真理値表を作る場合は、最初に入力の全パターンを並べます。

二入力なら四通り、三入力なら八通りを用意するとよいでしょう。

次に各行について、式に含まれる入力がすべて一かどうかを判定します。

Y＝A・Bなら、AとBが一の行だけYを一にします。

Y＝A・B・Cなら、A、B、Cが一の行だけYを一にする流れです。

単純な式でも表にすることで、回路設計時の見落としを減らせます。

分配法則と回路の整理

ブール代数には、複数の論理式を整理するための法則があります。

たとえばA・B＋A・Cは、A・（B＋C）に整理できます。

ここで使われる＋は論理和を表し、通常の数値の足し算とは異なります。

式を整理すると、必要なゲート数を減らせる場合があります。

使用する部品数や配線が減れば、消費電力、基板面積、信号遅延の面で有利になることもあります。

ただし実際の設計では、単純な式だけでなく、動作速度、ノイズ、部品の入手性も考慮する必要があります。

回路記号とNANDゲートとの違い

続いては回路記号とNANDゲートとの違いを確認していきます。

ANDゲートの回路記号

ANDゲートの回路記号は、入力側が平らで、出力側が丸くふくらんだ形として描かれることが多いです。

左側から複数の入力線が入り、右側から一つの出力線が出る構造です。

回路図では、入力端子にAやB、出力端子にYやQなどの名前が付けられます。

記号の形だけでなく、出力端子に小さな丸印があるかも重要な確認点です。

丸印がないものはANDゲートであり、丸印が付いたものはNANDゲートを表します。

回路記号を読むときは、入力数と出力側の丸印を確認する習慣を付けるとよいでしょう。

NANDゲートに反転を加えた動作

NANDゲートは、ANDゲートの出力を反転させた論理回路です。

ANDゲートでは全入力が一のときに出力が一ですが、NANDゲートではそのときに出力が零になります。

反対に、入力のどれかが零ならNANDゲートの出力は一です。

名称はNOT ANDを短くしたもので、ANDの否定という関係を示しています。

NANDゲートは多くの論理回路を構成できるため、万能ゲートとしても知られています。

AND、OR、NOTなどの機能をNANDゲートの組み合わせで実現できる点が大きな特徴です。

回路	全入力が一の場合	一つでも零がある場合	主な意味
ANDゲート	出力一	出力零	すべての条件の成立
NANDゲート	出力零	出力一	ANDの結果を反転

否定記号と信号の極性

論理回路では、信号が一のときに有効な場合だけでなく、零のときに有効な場合もあります。

こうした信号はアクティブロー信号と呼ばれることがあります。

信号名の上に横線を付けたり、名称の末尾にバーを付けたりして、反転された意味を示す表記も見られます。

ANDゲートとNANDゲートを見分ける際は、信号名だけで判断せず、記号と真理値表の両方を確認することが大切です。

特に複数の反転信号が含まれる回路では、見た目の印象だけで判断すると意図と逆の動作を考えてしまうことがあります。

入力、出力、反転の位置を一つずつ追うことが、正確な回路理解につながります。

デジタル回路における活用例

続いてはデジタル回路における活用例を確認していきます。

安全装置と許可信号の制御

ANDゲートは、複数の安全条件を確認する回路で使われます。

たとえば装置の非常停止が解除され、保護扉が閉まり、操作ボタンが押されている場合だけ運転許可を出す仕組みです。

このような用途では、どれか一つの条件が欠けた時点で出力を零にしたいという要求があります。

ANDゲートはその要求に自然に対応できます。

ただし人命や重大事故に関わる安全回路では、単純な論理ゲートだけに頼らず、規格や冗長性、故障時の挙動まで含めて設計する必要があります。

論理的に正しい回路でも、配線断線や電源異常への対策が不足すれば十分な安全性は得られません。

コンピュータ内部の演算と判定

コンピュータの内部では、ANDゲートがビット単位の演算や条件判定に使われています。

ビット演算のANDでは、二つの二進数を同じ桁ごとに比較し、両方が一である桁だけを一にします。

たとえば一一〇〇と一〇一〇をAND演算すると、一〇〇〇になります。

この操作は、特定のビットだけを取り出すマスク処理などに利用されます。

ソフトウェア上の演算として見える処理も、プロセッサの内部では多数の論理回路が連携して実行しています。

ANDゲートは情報を選別する役割を持つため、演算回路や制御回路の基礎として重要です。

LED表示と身近な電子工作

電子工作では、二つのスイッチを両方オンにしたときだけLEDを点灯させる回路でANDの考え方を体験できます。

スイッチAとスイッチBを入力、LEDの点灯状態を出力と考えると、真理値表との対応が見えやすくなります。

実際にICを使う場合は、電源電圧、入力の未接続状態、電流制限抵抗、出力の許容電流などを確認しましょう。

入力端子を宙に浮かせると状態が不安定になることがあるため、プルアップ抵抗やプルダウン抵抗を用いて入力レベルを決めます。

論理回路は理論だけでなく、電気的な条件を満たして初めて安定して動作します。

小さな実験を通じて、入力と出力の関係を確かめると理解が深まるでしょう。

ANDゲートを理解するための注意点

続いてはANDゲートを理解するための注意点を確認していきます。

零と一を電圧値として考える注意点

論理回路の零と一は、常に厳密な〇ボルトと特定の一つの電圧を意味するわけではありません。

使用するICの方式によって、零と判断される電圧範囲、一と判断される電圧範囲が定められています。

電圧が境界付近にあると、正しい論理値として認識されない可能性があります。

ノイズが多い環境や配線が長い回路では、入力信号の品質にも注意が必要です。

デジタル回路は零か一かだけを扱うように見えますが、実際には電気信号を利用しています。

論理式だけでなく、電圧、電流、タイミングを理解することが実用的な回路設計につながります。

伝搬遅延と同時入力の考え方

ANDゲートの入力が変化しても、出力が瞬時に変わるわけではありません。

入力変化から出力変化までには、伝搬遅延と呼ばれるわずかな時間があります。

高速なデジタル回路では、この遅延が回路全体の動作速度に影響します。

複数の入力がほぼ同時に変化する場合、一時的に意図しない信号が出る現象にも注意が必要です。

こうした現象はグリッチと呼ばれ、組み合わせ回路の設計では考慮されることがあります。

真理値表が正しくても時間的な動作まで自動的に保証されるわけではない点を覚えておきましょう。

ANDとORを混同しないための確認方法

ANDゲートとORゲートは、初学者が混同しやすい組み合わせです。

ANDはすべての入力が一のときに出力一となり、ORはどれか一つでも入力が一なら出力一となります。

覚え方としては、ANDを「全部必要」、ORを「どれかでよい」と考えると区別しやすいでしょう。

回路図を読むときは、文章のイメージだけで判断せず、簡単な真理値表を書いて確認する方法が確実です。

設計資料の論理式、回路記号、信号名の三つを照らし合わせると、誤読の防止にも役立ちます。

基本ゲートの違いを正しく把握することが、より複雑なフリップフロップや加算器を学ぶ土台になります。

ANDゲートの仕組みと真理値表のまとめ

ANDゲートは、複数の入力がすべて一のときだけ出力を一にする論理積の基本回路です。

二入力ANDゲートでは四通りの入力パターンのうち、両方が一である一通りだけが出力一になります。

論理式ではA・Bのように表され、複数の条件が同時に満たされているかを判定する役割を担います。

回路記号、真理値表、論理式をセットで理解すると、ANDゲートの動作を確実に読み取れるでしょう。

NANDゲートとの違いは出力の反転にあり、記号の丸印と真理値表を確認することが大切です。

安全装置、コンピュータのビット演算、電子工作など、ANDゲートは多くのデジタル回路で利用されています。

すべての条件がそろったときだけ出力するという基本を押さえ、論理回路の理解に役立ててください。
