静電容量は、コンデンサや電子回路を理解するうえで欠かせない物理量です。

スマートフォンのタッチパネル、カメラのフラッシュ、電源回路、モーター制御など、身近な機器にも静電容量の考え方が活用されています。

ただし、電荷、電圧、誘電体、ファラドといった用語が一度に登場するため、苦手意識を持つ方も少なくありません。

この記事では、静電容量の意味と単位、計算方法、蓄えられるエネルギーを、式の読み方や具体例とともにわかりやすく解説します。

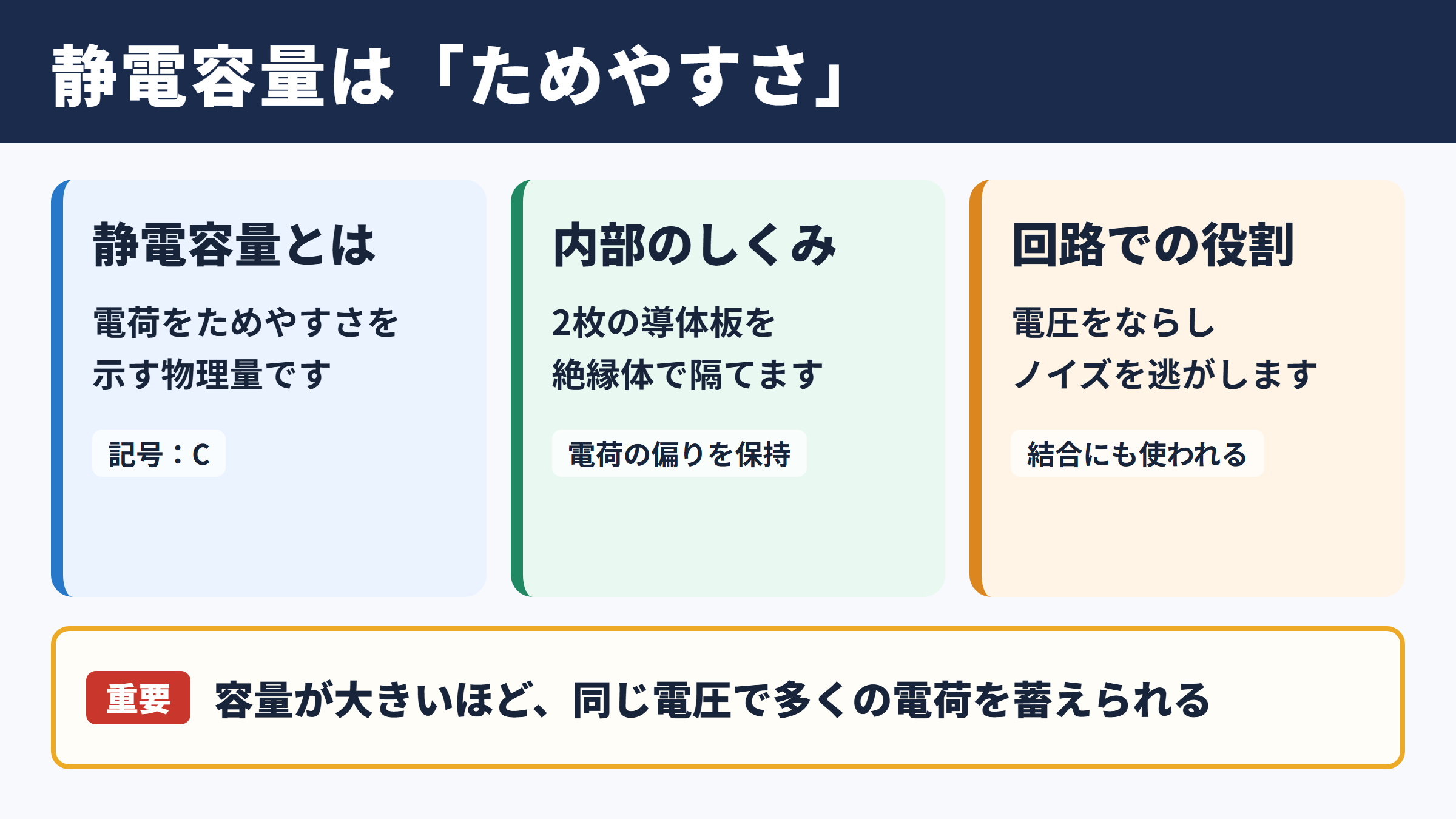

静電容量の意味とコンデンサの役割

それではまず静電容量の基本的な意味について解説していきます。

電荷をためやすさを示す物理量

静電容量とは、電気をためる部品であるコンデンサが、どの程度の電荷を蓄えられるかを表す量です。

一般に記号はCで表し、電圧を加えたときに蓄えられる電荷の量との関係で決まります。

同じ電圧をかけた場合、より多くの電荷をためられるコンデンサほど、静電容量が大きいと考えます。

ここでいう電荷は電子の偏りによって生じる電気的な量であり、単位にはクーロンが用いられます。

電圧は電気を動かそうとする力の大きさで、単位はボルトです。

静電容量は電気そのものの量ではなく、電荷を受け入れる器の大きさと考えると、イメージしやすくなるでしょう。

コンデンサの内部で起きていること

代表的なコンデンサは、向かい合う二枚の導体板の間に絶縁体を挟んだ構造です。

導体板に電源をつなぐと、一方には電子が集まり、もう一方からは電子が引き抜かれます。

その結果、片側は負の電荷、反対側は正の電荷を帯びます。

二枚の板は絶縁体によって隔てられているため、通常は直接電流が流れ続けるわけではありません。

それでも電荷の偏りと電圧が生じ、電気エネルギーを一時的に保持できる状態になります。

この仕組みが、コンデンサが直流をためたり、交流信号を通したりする基礎です。

回路で使われる主な目的

コンデンサには、電源電圧の揺れを小さくする平滑、ノイズを逃がすバイパス、信号の直流成分を遮断する結合など、幅広い役割があります。

電源回路では、整流後の脈動をならして安定した電圧を得るために使われます。

デジタル回路の近くでは、急な電流変化に対応するためのデカップリングコンデンサが配置されることもあります。

また、タッチセンサーでは指が近づいたときの容量変化を検出し、操作位置を判定します。

こうした用途を理解すると、静電容量が教科書だけの概念ではないと実感できるはずです。

静電容量の単位と表示方法

続いては静電容量の単位と、部品に記載される表示を確認していきます。

ファラドと小さな単位

静電容量の国際単位はファラドで、記号はFです。

1ファラドは非常に大きな容量であるため、電子回路ではマイクロファラドやナノファラド、ピコファラドがよく使われます。

単位	記号	ファラドへの換算	主な用途の例
ファラド	F	1F	電気二重層コンデンサなど
ミリファラド	mF	0.001F	大容量電源回路
マイクロファラド	μF	0.000001F	電源平滑、タイマー回路
ナノファラド	nF	0.000000001F	ノイズ対策、信号処理
ピコファラド	pF	0.000000000001F	高周波回路、同調回路

1μFは1000nF、1nFは1000pFという関係です。

接頭語の換算を誤ると、設計値や購入する部品を大きく取り違えるため注意が必要です。

コンデンサ本体の数字の読み方

小型のセラミックコンデンサには、103や104のような三桁表示が使われる場合があります。

この表記では、最初の二桁が有効数字、最後の一桁が10の何乗を掛けるかを示すことが一般的です。

ただし、表記方法は部品の種類やメーカーによって異なることがあります。

容量だけでなく、定格電圧、許容差、温度特性もあわせてデータシートで確認する習慣が大切です。

許容差と定格電圧の考え方

同じ100μFと表示されたコンデンサでも、実際の容量が常にぴったり100μFとは限りません。

製造上のばらつきを示す値が許容差で、たとえば±10パーセントなら90μFから110μFの範囲が目安になります。

また、定格電圧は安全に使用できる電圧の上限です。

容量の値だけで部品を選ぶと、耐圧不足による故障につながるおそれがあります。

実際の使用電圧に余裕を持たせ、温度、リップル電流、寿命なども踏まえて選定しましょう。

静電容量の計算方法と基本公式

続いては静電容量を求めるための基本公式を確認していきます。

電荷と電圧から求める公式

静電容量は、蓄えられた電荷Qを電圧Vで割ることで求められます。

たとえば、12Vを加えたときに24μCの電荷が蓄えられた場合を考えます。

24μCを12Vで割るため、静電容量は2μFです。

単位をそろえることが計算の基本であり、μCとμFの接頭語をそのまま扱える場面でも、意味を確認してから式に入れるとミスを減らせます。

平行板コンデンサの計算

二枚の金属板を向かい合わせた平行板コンデンサでは、板の面積、板同士の距離、間にある物質の性質によって静電容量が変わります。

面積Sを大きくすると、向かい合う電荷を多く保持できるため容量は大きくなります。

距離dを小さくすると、同じ電圧でも電荷が集まりやすくなり、容量は増加します。

ただし距離を過度に小さくすると、絶縁破壊が起きやすくなるため、実用上は絶縁耐力との両立が必要です。

誘電体による容量の変化

極板の間に空気以外の絶縁体を入れると、静電容量は大きくなります。

この絶縁体を誘電体と呼び、セラミック、フィルム、電解液などがコンデンサに利用されています。

誘電体は内部で電気的な偏りを生じさせ、極板間の電界の状態に影響を与えます。

そのため、同じ形状でも誘電率が高い材料を用いると、より大きな容量を実現できます。

小型で大容量の部品を作るには、誘電体の特性が重要な鍵になります。

一方で、高誘電率の材料は温度や電圧による容量変化が大きい場合もあるため、用途ごとの特性確認が欠かせません。

コンデンサの接続と合成静電容量

続いては複数のコンデンサを接続した場合の合成静電容量を確認していきます。

並列接続の容量計算

コンデンサを並列につなぐと、それぞれの静電容量を足した値が合成静電容量になります。

並列接続では、各コンデンサにかかる電圧が同じになる点が特徴です。

電源回路で複数のコンデンサを並列に置くのは、必要な容量を確保したり、周波数ごとのノイズに対応したりする目的があります。

並列接続では容量が増えると覚えておくと、基本問題を解きやすくなります。

直列接続の容量計算

直列接続では、合成静電容量の逆数が各コンデンサの逆数の和になります。

二つだけの場合は、積を和で割る形に整理すると計算しやすいでしょう。

同じ10μFのコンデンサを二つ直列につなぐと、合成静電容量は5μFです。

直列では各コンデンサに電圧が分かれてかかるため、耐圧を考慮して使われるケースもあります。

ただし、実際には容量ばらつきによる電圧分担の偏りが生じることがあり、抵抗を並列に入れる設計も検討されます。

接続方法ごとの特徴

接続方法	合成容量	電圧の関係	活用例
並列接続	大きくなる	各部品で同じ	容量の追加、ノイズ対策
直列接続	小さくなる	各部品で分担	耐圧設計、高電圧回路

回路図を見るときは、部品が並んでいる見た目だけで判断しないことが大切です。

どの二点に接続されているかを追い、同じ二点につながっていれば並列、経路上に順番につながっていれば直列と判断します。

合成容量の計算は、接続関係の見極めが最初のポイントです。

静電エネルギーと実用上の注意点

続いてはコンデンサに蓄えられる静電エネルギーと、安全に扱うための注意点を確認していきます。

静電エネルギーの計算式

充電されたコンデンサには、電界としてエネルギーが蓄えられます。

このエネルギーは静電エネルギーと呼ばれ、記号UやEで表されます。

式からわかるように、電圧は二乗で影響します。

容量が同じなら、電圧を二倍にすると蓄えられるエネルギーは四倍になります。

静電エネルギーを考える際は、電圧の上昇を特に慎重に扱う必要があります。

計算例から見るエネルギー量

100μFのコンデンサに10Vを加えた場合を考えてみましょう。

100μFは0.0001Fなので、式に代入すると静電エネルギーは0.005Jになります。

小さな値に見えるかもしれませんが、高電圧かつ大容量のコンデンサでは、人体に危険を及ぼすほどのエネルギーになる場合があります。

電源装置、インバーター、ストロボ回路などでは、電源を切った後にも電荷が残ることがあります。

作業前には放電の手順を守り、むやみに端子へ触れないようにしましょう。

漏れ電流と経年劣化への配慮

理想的なコンデンサは電荷を保ち続けますが、実際の部品にはわずかな漏れ電流があります。

また、電解コンデンサは温度や使用時間の影響を受け、容量低下や等価直列抵抗の増加が起こることがあります。

高温環境や定格電圧に近い状態で使い続けると、寿命が短くなる傾向があります。

設計では、定格値に余裕を持たせることに加え、リップル電流、実装場所、周囲温度も確認します。

静電容量の数値だけでは、コンデンサの性能を完全には判断できません。

必要に応じて周波数特性やインピーダンス特性まで見比べることが、信頼性の高い回路づくりにつながります。

静電容量のまとめ

静電容量とは、コンデンサが一定の電圧でどれだけ電荷を蓄えられるかを示す物理量です。

単位はファラドであり、実際の電子回路ではμF、nF、pFが多く使用されます。

基本式はC ＝ Q ÷ Vで、平行板コンデンサでは極板の面積、間隔、誘電体の性質が容量を左右します。

並列接続では容量が加算され、直列接続では合成容量が小さくなる点も重要です。

さらに、コンデンサに蓄えられる静電エネルギーは電圧の二乗に比例するため、電圧と定格値の確認は欠かせません。
