電流計のクランプとは？使い方や仕組みも！（非接触測定：交流・直流：測定原理など）

クランプ電流計は、電線を切り離さずに電流を測定できる便利な計測器です。

分電盤の点検、空調設備の保守、家電や車両の電装確認など、電流の流れを素早く知りたい場面で幅広く使われています。

ただし、交流用と直流対応品では測定の仕組みが異なり、クランプする位置や表示値の読み方を誤ると正しい結果は得られません。

この記事では、クランプ電流計の基本、非接触測定の原理、交流と直流の違い、実務で役立つ使い方を分かりやすく整理します。

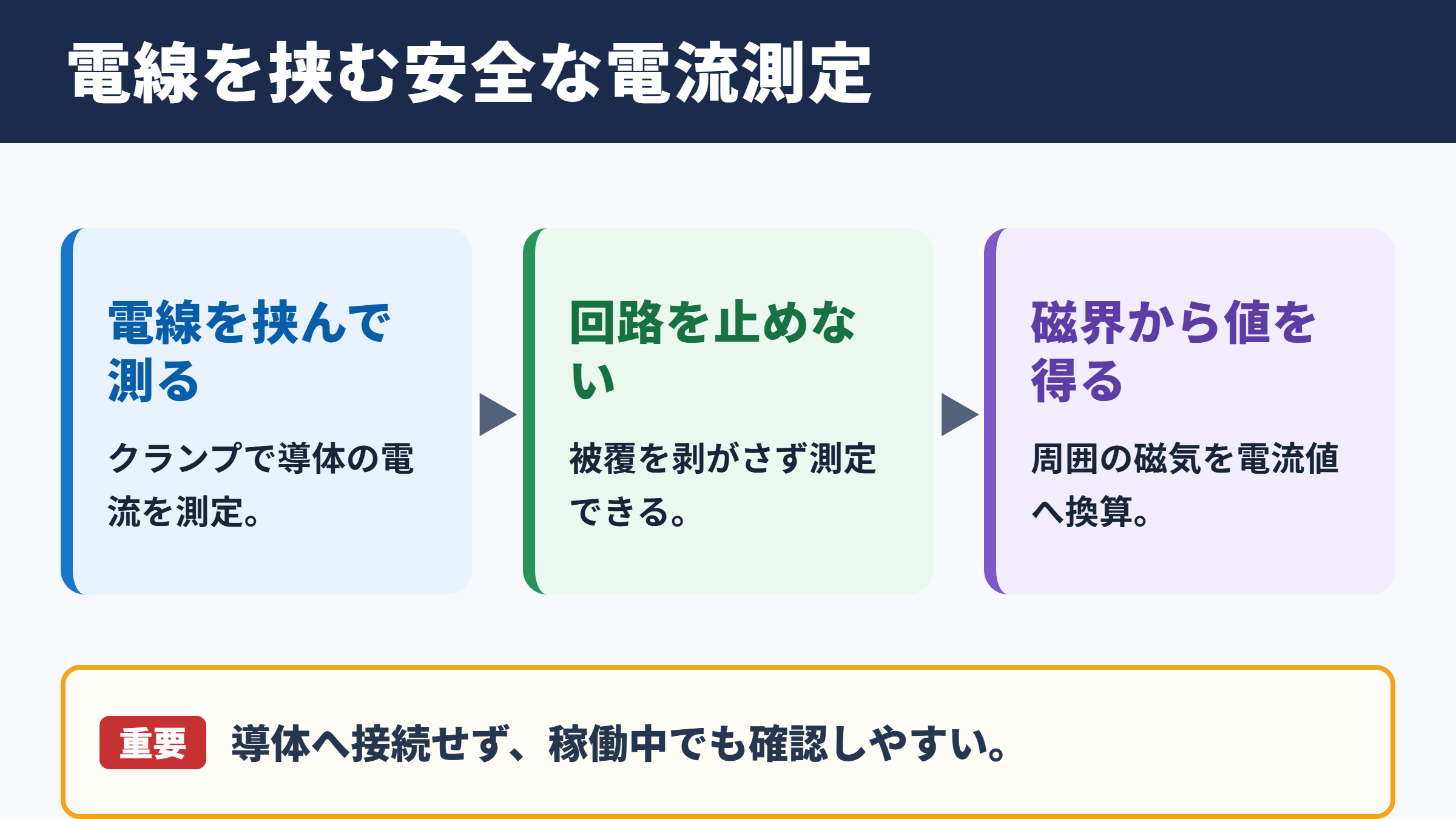

クランプ電流計の基本

それではまずクランプ電流計の基本について解説していきます。

電線を挟んで測る電流計

クランプ電流計とは、先端のクランプ部分で電線を挟み、導体に流れる電流を測定する計器です。

一般的な電流計では、測定対象の回路を一度切断し、計器を直列に接続する必要があります。

これに対してクランプ電流計は、電線の被覆を剥がさず、回路を止めずに測定できる点が大きな特徴です。

稼働中の設備でも確認しやすいため、電気工事、設備保全、太陽光発電設備、工場の機械点検などで重宝されています。

クランプ部は開閉式の磁気回路になっており、電線の周囲に生じる磁界を捉えて電流値へ換算します。

非接触測定の意味

非接触測定とは、金属部分にテストリードを直接触れさせず、導体の周囲に発生する磁気を利用して値を得る測定方法です。

ここでいう非接触は、クランプが電線の絶縁被覆に触れないという意味ではありません。

実際には電線をクランプの輪の中へ通しますが、導体そのものや端子部へ電気的に接続しないため、安全性と作業性を高めやすい方法といえるでしょう。

ただし、非接触であっても高電圧部の近くでは感電や短絡の危険があります。

絶縁手袋や保護具、計器の測定カテゴリを確認したうえで扱うことが重要です。

クランプ電流計で確認できる項目

製品によって異なりますが、クランプ電流計では交流電流、直流電流、交流電圧、直流電圧、抵抗、導通、周波数、突入電流などを測れる機種があります。

電流測定以外の機能も備えた機種は、クランプメーターやデジタルクランプメーターと呼ばれることもあります。

選ぶ際は、測りたい電流の種類だけでなく、最大測定電流、最小分解能、クランプ径、真の実効値対応、漏れ電流測定対応の有無を確認しましょう。

交流電流の測定原理

続いては交流電流の測定原理を確認していきます。

電流がつくる磁界

電線に電流が流れると、その周囲には磁界が発生します。

クランプ電流計は、この磁界を利用して導体に流れる電流の大きさを推定します。

交流電流では電流の向きと大きさが周期的に変化するため、磁界も同じように変化します。

クランプ内部の磁性体コアがその変化を集め、巻かれたコイルに誘導電圧を発生させます。

その信号を電子回路で演算し、アンペア単位の表示へ変換する仕組みです。

変流器方式の特徴

交流専用のクランプ電流計では、変流器方式が多く使われます。

測定したい電線が変流器の一次側、クランプ内部のコイルが二次側として働くイメージです。

一次側の電線が一回巻き、内部コイルが多数巻きとなることで、比較的大きな電流を扱いやすい小さな信号へ変換できます。

交流専用の変流器方式は、直流のように変化しない磁界を基本的に検出できません。

直流電流を測りたい場合には、ホール素子方式などを採用した直流対応クランプメーターが必要です。

実効値と平均値の違い

交流電流は時間とともに変化するため、どの値を表示するかが重要になります。

家庭用コンセントや一般的な電力系統では正弦波交流が基本ですが、インバーター機器やスイッチング電源では波形が歪むことも少なくありません。

平均値方式の計器は正弦波を前提に換算するため、歪んだ波形では誤差が大きくなることがあります。

一方、真の実効値方式は波形の形状を考慮して実効値を求めるため、非正弦波を扱う現場で有利です。

項目	平均値方式	真の実効値方式
正弦波交流	測定しやすい	測定しやすい
歪んだ交流波形	誤差が出やすい	比較的正確
主な用途	一般的な商用電源	インバーター機器や電子機器
価格傾向	比較的抑えやすい	機能に応じて高め

直流電流の測定原理

続いては直流電流の測定原理を確認していきます。

ホール素子方式

直流電流を測れるクランプ電流計には、ホール素子を利用する方式が採用されています。

ホール素子は、磁界の強さを電気信号として取り出せる電子部品です。

直流電流では磁界の向きと大きさが一定でも、ホール素子ならその磁界を検出できます。

このため、車のバッテリー配線、太陽光発電の直流回路、蓄電池、電気自動車の電装系などでも活用できます。

直流測定に対応しているかは、レンジ表示にDC Aまたは直流電流の記載があるかで必ず確認しましょう。

ゼロ調整の必要性

ホール素子方式では、周囲温度、地磁気、クランプ部のわずかな磁気残りなどの影響で、電流を流していない状態でも表示がゼロからずれることがあります。

そこで直流電流を測る前には、クランプを閉じた状態でゼロ調整を行います。

本体にZEROボタンがある機種では、電線を挟んでいない状態で押してから測定を始めます。

ゼロ調整を省くと、微小電流の測定では特に誤差が目立ちやすくなります。

電流方向と表示の見方

直流対応クランプメーターには、クランプ部に矢印や極性マークが付いている場合があります。

これは電流の流れる方向に対する基準を示すものです。

矢印の向きに沿って電流が流れるようにクランプすると、正の値として表示される設計が一般的です。

逆向きに挟めば、数値の前にマイナス記号が付くことがあります。

充電と放電を区別したいときや、太陽光発電の発電方向を確認したいときには、符号も含めて読み取る必要があります。

クランプ電流計の使い方

続いてはクランプ電流計の使い方を確認していきます。

測定前の準備

最初に、本体やクランプ部、表示画面、テストリードに傷や破損がないか確認します。

次に、測定対象が交流か直流か、予想される電流値はどの程度かを把握しましょう。

予想値が不明な場合は、最大レンジから始めて徐々に低いレンジへ切り替えると、計器の保護と読み取りの両方に役立ちます。

レンジ自動選択機能がある機種でも、対応している電流種別と最大定格を確認する習慣が大切です。

測定カテゴリと定格電圧は、特に分電盤や高圧設備の近くで重要な確認項目です。

一本の導体を挟む手順

クランプ電流計で測定するときは、原則として一本の導体だけをクランプの中央付近へ通します。

単相二線式の電源コードでは、片側の線だけを測定する必要があります。

二本の線をまとめて挟むと、往路と復路の電流が逆向きに流れているため、磁界が打ち消し合います。

その結果、実際には電流が流れていてもゼロ付近の表示になることがあります。

表示値の記録と判断

表示が安定したら、電流値、測定日時、対象設備、運転状態を記録します。

モーターなら起動時と定常運転時、エアコンなら冷房運転時と停止直前など、条件を分けて確認すると異常の兆候をつかみやすくなります。

定格電流と比べて大幅に高い場合は、過負荷、機械的な抵抗増加、電圧低下、配線不良などを疑うきっかけになります。

一方で、低すぎる値も無負荷運転、断線、制御不良の可能性があるため、単純に良好とは判断できません。

一度の数値だけで結論を急がず、通常時の基準値と比較することが設備診断の基本です。

測定時の注意点

続いては測定時の注意点を確認していきます。

複数導体による打ち消し

クランプ電流計の代表的な失敗は、同じ回路の二本以上の導体を一緒に挟んでしまうことです。

通常の回路では行きと戻りの電流はほぼ等しく、向きは反対になります。

そのため、二本を同時にクランプすると磁界が相殺され、測定値が極端に小さくなります。

ただし、漏れ電流を測る場合はこの性質を利用します。

回路を構成する複数の導体をまとめてクランプし、差として残る電流を確認する方法です。

漏れ電流測定の考え方

漏れ電流とは、本来の経路以外へ流れ出す電流です。

絶縁劣化、湿気、ノイズフィルター、電子機器の構造などが原因になることがあります。

漏れ電流を測るには、微小電流を測定できるリーククランプメーターが適しています。

一般的な大電流用クランプメーターでは分解能が不足し、数ミリアンペア以下の変化を十分に読み取れないことがあります。

漏れ電流測定では、相線と中性線をまとめ、接地線はクランプに入れないことが基本です。

測定目的	クランプする導体	主な確認内容
負荷電流	一本だけ	機器が消費する電流
三相回路の各相電流	各相を一本ずつ	相間の電流バランス
漏れ電流	相線と中性線をまとめる	大地へ漏れる差分電流
直流充放電電流	片側の直流導体一本	電流値と流れる向き

安全な作業環境

クランプ電流計は非接触測定が中心ですが、測定対象の周囲には露出した充電部がある場合があります。

濡れた手で扱わないこと、クランプの定格を超える太いケーブルへ無理に取り付けないこと、金属アクセサリーを外すことなどを守りましょう。

分電盤内部を測定する場合には、配線の引っ張りやクランプの落下にも注意が必要です。

作業に不安がある場合や高圧設備を扱う場合は、資格を持つ電気工事士や設備保全の専門担当者へ相談するのが安心です。

クランプ電流計の選び方

続いてはクランプ電流計の選び方を確認していきます。

交流専用と交流直流対応

家庭や店舗の交流設備を中心に測るなら、交流電流専用のクランプ電流計でも対応できる場面は多いでしょう。

一方、蓄電池、太陽光発電、車載電装、直流電源、通信設備まで扱うなら、ACとDCの両方を測定できる機種が便利です。

ただし、直流対応モデルはホール素子を搭載するため、交流専用機より価格が上がる傾向があります。

測定対象をあらかじめ整理し、必要な性能を選ぶことが無駄のない購入につながります。

測定範囲と分解能

大きな電流を測れることだけが、良いクランプ電流計の条件ではありません。

例えば家庭用機器や電子回路の確認では、数アンペア以下を細かく読める分解能が重要です。

工場の幹線や大型モーターを扱うなら、数百アンペア以上のレンジと大きなクランプ径が求められます。

最大値と最小分解能の両方を確認し、普段使う電流帯に合う計器を選ぶことがポイントです。

付加機能と携帯性

真の実効値、突入電流、周波数、温度、記録機能、Bluetooth通信など、クランプ電流計には多様な付加機能があります。

エアコンやモーターの始動時を確認するなら、突入電流測定機能が役立ちます。

狭い配線スペースで使うなら、薄型クランプ、小型ヘッド、フレキシブルクランプの扱いやすさも重要でしょう。

暗い場所で作業する機会が多ければ、バックライトやホールド機能があると表示を確認しやすくなります。

機能を増やしすぎるより、現場で迷わず使える操作性を優先する考え方も有効です。

まとめ

クランプ電流計は、電線を切断せずに電流を確認できる計測器です。

交流電流は主に変流器方式で磁界の変化を捉え、直流電流はホール素子方式によって測定します。

正確に測るには、原則として一本の導体だけをクランプし、交流と直流の設定、測定レンジ、クランプ部の閉じ方を確認することが大切です。

漏れ電流測定では複数導体をまとめて挟むなど、目的によって正しい方法が変わります。

測定値は機器の通常値や定格値と比較して判断することで、過負荷や異常の発見に役立てられます。

用途に合ったクランプ電流計を選び、安全な手順で活用していきましょう。
