電流と電圧と抵抗の関係は？わかりやすく解説！（オームの法則：公式：計算方法：単位など）

電気の計算で何度も登場するのが、電流、電圧、抵抗の三つです。

言葉だけを見ると難しく感じるかもしれませんが、三者の関係はオームの法則という一つのルールで整理できます。

家庭用コンセント、乾電池、LED、スマートフォンの充電器など、身近な電気製品を理解する土台にもなる知識です。

この記事では、電流と電圧と抵抗の基本的な違いから、公式の使い分け、単位、具体的な計算方法、注意点までを順に解説します。

電流と電圧と抵抗の関係

それではまず、電流と電圧と抵抗の関係について解説していきます。

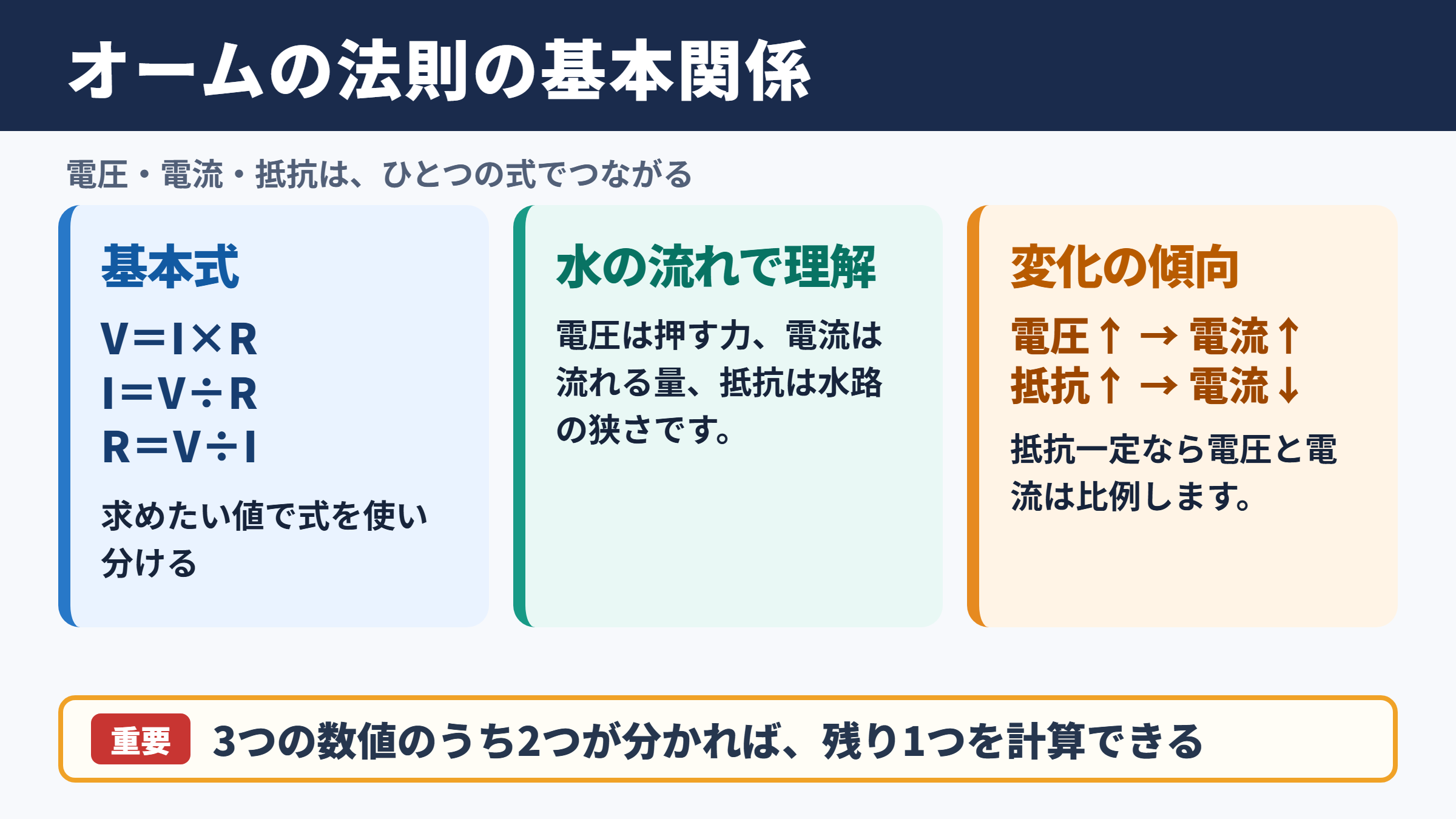

オームの法則の基本式

電流と電圧と抵抗の関係を表す代表的な公式が、オームの法則です。

電圧をV、電流をI、抵抗をRで表すと、基本式はV＝I×Rとなります。

この式は、どの値を求めるかによって形を変えて使います。

たとえば電圧と抵抗が分かっているなら、電圧を抵抗で割ることで電流を計算できます。

一方で、流したい電流と抵抗値が決まっている場合には、必要な電圧を電流と抵抗の掛け算で求められます。

三つの数値のうち二つが分かれば、残り一つを計算できる点がオームの法則の大きな特徴です。

水の流れに置き換えた理解

電気の動きは目で直接見えないため、水の流れに例えるとイメージしやすくなります。

電圧は水を押し出す圧力、電流は実際に流れる水の量、抵抗は水路の狭さや詰まりに近いものです。

強い圧力をかければ水は多く流れますが、水路が細ければ流れる量は抑えられます。

同じように、電圧が高いほど電流は流れやすくなり、抵抗が大きいほど電流は流れにくくなります。

ただし、水の例は仕組みを理解するための補助です。

実際の電気回路では交流と直流、部品の温度変化、コンデンサやコイルの影響なども関係するため、単純な水路と完全に同じではありません。

三つの量が変わるときの傾向

抵抗が一定なら、電圧を2倍にすると電流も2倍になります。

これは電圧と電流が比例する関係にあるためです。

反対に電圧が一定なら、抵抗を2倍にした場合の電流は半分になります。

このような関係を把握すると、計算式を丸暗記しなくても答えの大きさを予想しやすくなります。

変化の条件	電流の変化	考え方
抵抗が一定で電圧が2倍	2倍	電圧と電流は比例
抵抗が一定で電圧が半分	半分	押し出す力が小さくなる
電圧が一定で抵抗が2倍	半分	電流の通り道が妨げられる
電圧が一定で抵抗が半分	2倍	電流が流れやすくなる

電流の意味と単位

続いては電流の意味と単位を確認していきます。

電流が表すもの

電流とは、電線や部品の中を電気が移動する量を表す言葉です。

より正確には、一定時間あたりに移動する電荷の量を示します。

電流が大きい回路では、多くの電荷が短い時間に流れます。

そのため、配線や部品には発熱が起こりやすくなります。

電流は英語のcurrentに由来し、式では通常Iで表記されます。

これはcurrentの頭文字ではなく、フランス語由来の電流を意味する言葉から採られた記号とされています。

アンペアとミリアンペア

電流の単位はアンペアで、記号はAです。

家電製品や電源の仕様を見ると、1A、2A、10Aのような表示が見つかります。

電子工作や小型センサーでは、アンペアより小さいミリアンペアを使う場面が多くあります。

mAをAに換算してから計算することが大切です。

たとえば5Vの電圧と250mAの電流から抵抗を求める場合、250ではなく0.25Aを使います。

単位をそろえずに計算すると、答えが1000倍ずれる原因になります。

直流と交流における電流

乾電池やUSB電源のように、電流が基本的に一方向へ流れるものを直流と呼びます。

直流はDCと表され、電子回路の基礎でよく扱われます。

一方、家庭用コンセントの電気は交流です。

交流では電流の向きと大きさが周期的に変化します。

オームの法則の基本的な考え方は交流にも関係しますが、コイルやコンデンサを含む回路では抵抗だけでなくインピーダンスという要素を考える必要があります。

初学者が抵抗器だけを扱う場面では、まず直流回路の計算を確実に理解するとよいでしょう。

電圧の意味と測り方

続いては電圧の意味と測り方を確認していきます。

電圧が示す電気的な差

電圧とは、二つの地点の間にある電気的な差を表す量です。

電圧があることで、電荷を動かそうとする力が生まれます。

そのため、電圧は電気を押し出す力と説明されることがあります。

ただし電圧だけが存在していても、回路がつながっていなければ継続的な電流は流れません。

乾電池の両端に約1.5Vの電圧があっても、電線で回路を閉じなければ電流が流れないのはこのためです。

電圧は二点間の差として測る量であることを覚えておくと、テスターの使い方も理解しやすくなります。

ボルトとキロボルトの単位

電圧の単位はボルトで、記号はVです。

乾電池は約1.5V、USBの標準的な電源は5V、一般的な家庭用コンセントは100Vが目安になります。

高電圧の設備では、1000Vを表すキロボルトという単位も使われます。

対象	おおよその電圧	特徴
乾電池1本	1.5V	小型機器や実験で使用
USB電源	5V	スマートフォンや周辺機器で利用
車のバッテリー	12V	自動車用の代表的な電圧
家庭用コンセント	100V	交流電源として使用

これらは代表的な値であり、機器や地域、規格によって異なる場合があります。

特にコンセントの電気を扱う作業には感電や火災の危険があるため、知識だけで分解や配線を試みないことが重要です。

テスターで電圧を測る手順

電圧を測る際は、デジタルマルチメーターを測定したい二点に並列につなぎます。

乾電池ならプラス極とマイナス極に、それぞれテストリードを当てる方法です。

直流を測るときは直流電圧のレンジを選び、交流を測るときは交流電圧のレンジを選択します。

測定する電圧より低いレンジを選ぶと、表示範囲を超えたり故障につながったりするおそれがあります。

抵抗の意味と抵抗値

続いては抵抗の意味と抵抗値を確認していきます。

抵抗が電流を抑える仕組み

抵抗とは、電流の流れにくさを表す量です。

抵抗値が大きいほど、同じ電圧をかけたときに流れる電流は小さくなります。

回路に抵抗器を入れる主な目的は、電流を適切な大きさに調整することです。

たとえばLEDへ過大な電流が流れると、発熱して劣化したり壊れたりする可能性があります。

そこで直列に抵抗器を入れ、余分な電圧を受け持たせながら電流を制限します。

抵抗器は電気を無駄にする部品ではなく、回路を安全に働かせる調整役として重要な部品です。

オームとキロオームの単位

抵抗の単位はオームで、記号はΩです。

抵抗値が大きい場合には、1000Ωを1kΩと表します。

さらに大きな値では、100万Ωを1MΩと表記します。

抵抗値を計算するときは、電流と同様に単位を統一する必要があります。

5Vと1mAから抵抗を求めるなら、1mAを0.001Aに直して計算します。

5÷0.001なので、答えは5000Ω、つまり5kΩです。

抵抗器のカラーコードと許容差

一般的な固定抵抗器には、抵抗値を示す色帯が印刷されています。

色帯は数字、有効数字の桁数、倍率、許容差を表します。

ただし小型部品では印字が見えにくいこともあるため、抵抗計やテスターで実測する方法も有効です。

抵抗器の表示値と実際の抵抗値が完全に同じとは限りません。

この許容される誤差の範囲を許容差と呼び、±5パーセントや±1パーセントなどで表します。

精度が必要な計測回路では、許容差の小さい金属皮膜抵抗器を選ぶことがあります。

一方で、LEDの電流制限のように少しの誤差が大きな問題になりにくい回路では、用途に見合う部品を選ぶ考え方が実用的です。

オームの法則の計算方法

続いてはオームの法則の計算方法を確認していきます。

電流を求める計算例

電圧が12Vで、抵抗が6Ωの回路を考えてみましょう。

求めたいのは電流なので、I＝V÷Rの式を使います。

抵抗が6Ωから12Ωに増えた場合、電流は1Aになります。

抵抗が増えると電流が減るという傾向とも一致するため、計算結果の確認にも役立ちます。

答えだけでなく、増減の方向が直感と合っているかを確認する習慣を付けると、計算ミスを減らせます。

電圧を求める計算例

次に、0.5Aの電流を10Ωの抵抗へ流すために必要な電圧を求めます。

この場合はV＝I×Rを使います。

この式は、電源を選ぶときや、抵抗器にどれくらいの電圧がかかるかを考えるときに活用できます。

ただし実際の電源には内部抵抗があり、負荷をつないだときに電圧が少し下がる場合もあります。

特に電池で大きな電流を取り出す回路では、カタログ値だけでなく使用時の電圧変化にも注意が必要でしょう。

抵抗を求める計算例

5Vの電源で20mAの電流を流したい場合に、必要な抵抗値を求めてみます。

まず20mAを0.02Aへ換算し、R＝V÷Iを使います。

市販の抵抗器には決められた標準値があるため、必ずしも250Ωが入手しやすいとは限りません。

その場合は、流したい電流を超えない方向で近い抵抗値を選ぶことが一般的です。

LED回路では抵抗値を少し大きめにすると電流が減り、明るさは下がるものの部品への負担を抑えやすくなります。

直列回路と並列回路の考え方

続いては直列回路と並列回路の考え方を確認していきます。

直列回路における電流と電圧

部品を一列につないだ回路を直列回路と呼びます。

直列回路では、回路のどの場所でも流れる電流は同じです。

その代わり、電源電圧は各部品に分かれてかかります。

たとえば12Vの電源に、6Ωと6Ωの抵抗を直列接続した場合、合成抵抗は12Ωです。

流れる電流は12V÷12Ωで1Aとなり、それぞれの抵抗には6Vずつの電圧がかかります。

これを電圧降下と呼びます。

直列回路では電流が共通で、電圧が分配されることを押さえましょう。

並列回路における電流と電圧

部品の両端を同じ二点へ接続した回路を並列回路と呼びます。

並列回路では、各枝にかかる電圧は同じです。

一方で電流は、抵抗値に応じてそれぞれの枝へ分かれて流れます。

抵抗の小さい枝には多くの電流が流れ、抵抗の大きい枝には少ない電流が流れます。

家庭のコンセントにつなぐ電気製品が、基本的に並列の考え方で接続されているのもこのためです。

一つの機器を止めても、ほかの機器へ電圧を供給できる構成になります。

合成抵抗の求め方

直列接続した抵抗の合成抵抗は、各抵抗値をそのまま足して求めます。

5Ωと10Ωを直列につなぐなら、合成抵抗は15Ωです。

並列接続では計算方法が異なり、合成抵抗は各抵抗値より小さくなります。

接続方法	合成抵抗の基本式	特徴
直列接続	R＝R1＋R2	抵抗値を足し合わせる
並列接続	1÷R＝1÷R1＋1÷R2	合成抵抗は小さくなる
同じ抵抗2本の並列	R＝R1÷2	抵抗値は半分になる

並列回路は最初は複雑に見えますが、各枝にかかる電圧が同じであることを出発点にすると整理しやすくなります。

複数の抵抗がある回路では、合成抵抗を求めてから全体の電流を計算し、必要に応じて各枝の電流へ進む流れが分かりやすいでしょう。

電流と電圧と抵抗の関係のまとめ

電流と電圧と抵抗は、V＝I×Rというオームの法則で結び付いています。

電圧は電気を動かすための差、電流は流れる量、抵抗は流れにくさを表す量です。

電圧が一定なら抵抗が大きいほど電流は小さくなり、抵抗が一定なら電圧が高いほど電流は大きくなります。

計算ではV、A、Ωという単位をそろえることが欠かせません。

mAやkΩをそのまま使わず、必要に応じてAやΩへ換算してから式に当てはめると、桁違いのミスを防げます。

また、実際の回路では抵抗器の定格電力、部品の許容電流、電源の種類、配線の安全性も確認する必要があります。

オームの法則を理解しておけば、LEDの抵抗選び、乾電池回路の設計、テスターによる測定結果の読み取りなど、さまざまな場面で電気の仕組みを落ち着いて判断できるようになるでしょう。
