電流の分流とは？分流器の仕組みや計算方法も！（並列回路：抵抗比：電流の分配など）

電流の分流とは、電気回路にある複数の経路へ電流が分かれて流れる現象です。

並列回路を理解するうえで欠かせない考え方であり、分流器や電流計の測定、電子機器の設計など、幅広い場面に関わっています。

一見すると複雑に感じる電流の分配も、抵抗比とオームの法則を押さえれば順序立てて計算できます。

この記事では、電流の分流の意味から分流器の役割、実用的な計算方法までを、例題を交えながらわかりやすく紹介します。

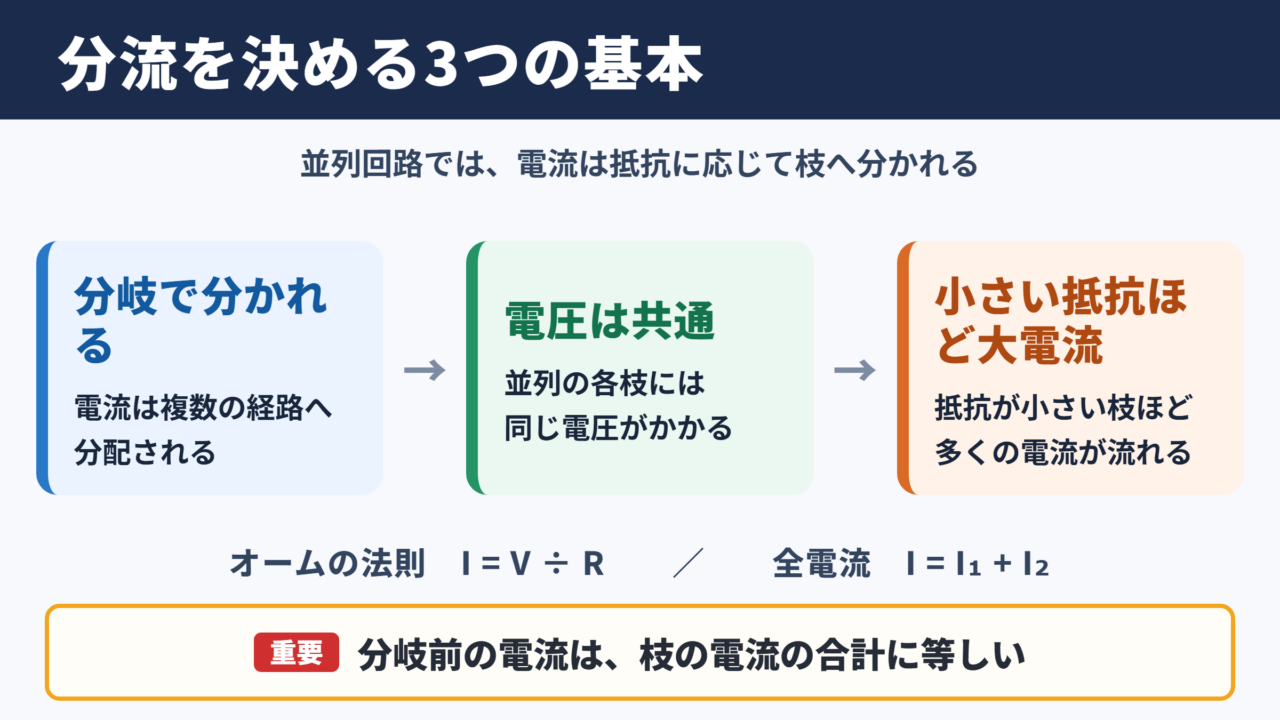

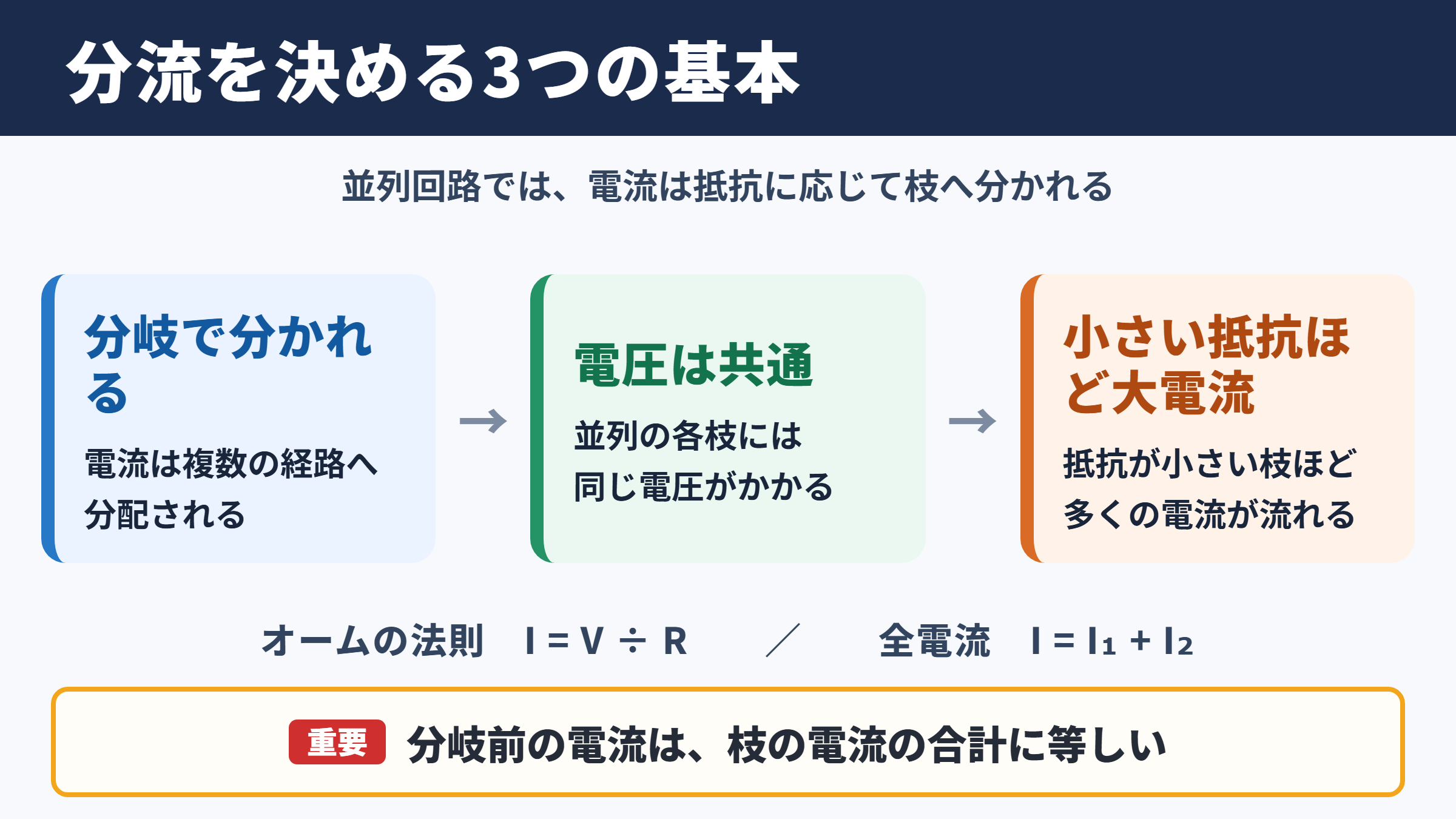

電流の分流の基本原理

それではまず電流の分流の基本原理について解説していきます。

分流という現象

分流は、電流が途中の分岐点で複数の経路に分かれる現象を指します。

代表例は抵抗を並列につないだ並列回路であり、分岐前の電流は各枝の電流へ分配されます。

水道管が途中で二股や三股に分かれる様子を想像すると、電流の流れも理解しやすくなるでしょう。

太い管には多くの水が流れやすく、細い管には流れにくいように、抵抗が小さい経路ほど大きな電流が流れます。

ただし、電流は好き勝手に分かれるわけではありません。

各経路の抵抗値と、回路全体に加わる電圧によって、流れる電流の大きさが決まります。

並列回路における電圧と電流

並列回路では、各枝にかかる電圧が等しくなります。

たとえば電源が12Vで、二つの抵抗が並列につながっている場合、どちらの抵抗にも12Vが加わります。

一方で、各抵抗に流れる電流は同じとは限りません。

オームの法則により、電流は電圧を抵抗で割った値となるためです。

この関係を理解すると、分流の方向性を計算前に予測できます。

たとえば10Ωと100Ωの抵抗が並列なら、10Ω側に明らかに多くの電流が流れると判断できるでしょう。

分岐点における電流の保存

分流を考える際の基本ルールが、分岐点での電流の保存です。

分岐点へ流れ込む電流の合計は、そこから流れ出す電流の合計と一致します。

二つの枝へ分かれる回路なら、全電流は枝の電流を足した値です。

三本以上に分岐する場合も考え方は変わりません。

すべての枝電流を合計すれば、分岐前の全電流に戻ります。

電流は分かれても消えるわけではないと考えると、式の立て方で迷いにくくなります。

並列回路における電流の分配

続いては並列回路における電流の分配を確認していきます。

抵抗値と電流量の反比例

並列につながれた各抵抗へ流れる電流は、抵抗値に反比例します。

つまり、抵抗が半分になれば、その枝に流れる電流はおおむね二倍になります。

ここで注意したいのは、電流の比は抵抗値の比と同じではない点です。

電流比は抵抗比を逆にした比率になります。

10Ωと20Ωの抵抗が並列の場合、抵抗比は1対2です。

これに対して電流比は2対1となり、10Ω側へ二倍の電流が流れます。

小さい抵抗へ多くの電流が流れるという原則を、抵抗比の逆比として捉えることが重要です。

二つの抵抗による分流比

二つの抵抗だけが並列につながる回路では、分流比を簡潔に求められます。

R1に流れる電流をI1、R2に流れる電流をI2とすると、I1対I2はR2対R1です。

添字が入れ替わるため、慣れるまでは混乱しやすい部分かもしれません。

全電流を比の合計で割り、各比率を掛ける方法を使うと計算が整理されます。

電流計算の途中では、単位をA、mA、μAのどれで扱っているかも確認しましょう。

合成抵抗との関係

並列回路の分流を確かめるには、合成抵抗を利用する方法も有効です。

並列接続では、合成抵抗は個々の抵抗よりも小さくなります。

二つの抵抗の合成抵抗は、二つの抵抗値を掛けてから和で割ることで求められます。

項目	計算内容	意味
合成抵抗	R = R1 × R2 ÷ R1 + R2	並列部分全体の抵抗値
全電流	I = V ÷ R	電源から流れ込む電流
枝電流	I1 = V ÷ R1	一つ目の抵抗に流れる電流
枝電流	I2 = V ÷ R2	二つ目の抵抗に流れる電流

枝電流を合計した値と、合成抵抗から求めた全電流が一致すれば計算は妥当です。

この照合は、抵抗比を取り違えたときの発見にも役立ちます。

分流器の構造と役割

続いては分流器の構造と役割を確認していきます。

分流器の意味

分流器は、大きな電流の一部を別経路へ流すための低抵抗部品です。

英語ではシャント抵抗とも呼ばれ、電流計の測定範囲を広げる用途でよく使われます。

電流計内部の可動部分や電子回路へ大電流を直接流すと、故障や測定不能につながるおそれがあります。

そこで、大半の電流を分流器へ逃がし、必要なわずかな電流だけを計器へ流します。

分流器は抵抗値が非常に小さいため、大電流が流れても生じる電圧降下を抑えやすい特徴があります。

電流計の測定範囲拡大

電流計に流せる最大電流をIm、電流計内部の抵抗をRmとします。

より大きな全電流Iを測りたい場合、電流計と並列に分流器を接続します。

このとき電流計にはImだけを流し、残りのIからImを引いた電流を分流器へ流す設計です。

実際の設計では、計算値だけでなく部品の許容差や発熱も確認する必要があります。

特に大電流の測定では、数ミリオーム単位の差が測定結果へ影響することもあります。

シャント抵抗に求められる性能

分流器には、単に抵抗値が低いだけでなく、安定した特性が求められます。

温度によって抵抗値が大きく変わると、電流が同じでも測定値がずれてしまうためです。

そのため、温度係数が小さい金属材料や、専用の抵抗合金が使われることがあります。

また、大電流が流れる部品では消費電力の確認も欠かせません。

抵抗の発熱はP = I²Rで計算でき、電流が大きくなるほど急激に増えます。

抵抗値が低くても、許容電力を超えれば分流器は損傷するため、定格には十分な余裕を持たせましょう。

分流計算の手順と例題

続いては分流計算の手順と例題を確認していきます。

全電流から枝電流を求める手順

全電流がわかっている分流問題では、最初に並列部分の抵抗値を確認します。

次に各抵抗の逆比から電流比を出し、比の合計で全電流を分ける流れが基本です。

たとえば6Ωと3Ωが並列で、全電流が9Aとします。

抵抗比は6対3、電流比は1対2となります。

比の合計は3なので、1あたりの電流は3Aです。

したがって6Ω側には3A、3Ω側には6Aが流れます。

電圧から枝電流を求める例

電源電圧がわかっている場合は、各枝にオームの法則を直接使う方法がわかりやすいでしょう。

12Vの電源に4Ωと12Ωの抵抗が並列接続されている場合を考えます。

4Ω側の電流は12Vを4Ωで割るため3Aです。

12Ω側の電流は12Vを12Ωで割るため1Aとなります。

全電流は4Aであり、電流比は3対1です。

抵抗比が1対3であることからも、逆比になっていると確認できます。

抵抗値	各枝の電圧	枝電流	電流比
4Ω	12V	3A	3
12Ω	12V	1A	1
並列回路全体	12V	4A	合計4

並列回路では各枝の電圧が同じであることを、表で整理すると見失いにくくなります。

複数枝の分流計算

三つ以上の抵抗が並列になると、逆比だけで素早く解く方法は少し複雑になります。

この場合は、各枝の電流をV ÷ Rで求める方法が確実です。

たとえば24Vの電源へ8Ω、12Ω、24Ωの抵抗を並列につなぐ場合を考えます。

各枝の電流は順に3A、2A、1Aです。

全電流は6Aとなり、合成抵抗は4Ωであるとわかります。

枝が増えたときほど、各枝の電圧は共通という原則へ戻ることが大切です。

回路図に電圧と電流を書き込んでから式を立てると、計算ミスを減らせます。

分流回路の測定と注意点

続いては分流回路の測定と注意点を確認していきます。

テスターによる電流測定

テスターで電流を測定する場合、電流計は原則として回路へ直列に接続します。

電圧測定のように並列につなぐと、テスター内部の低い抵抗を通じて大電流が流れる危険があります。

ヒューズ切れだけで済めばよいものの、測定器や回路を傷める可能性もあります。

分流器を利用した回路では、分流器に発生する微小な電圧を測定して電流へ換算する方式もあります。

この方式は大電流を計測器へ直接通さずに済むため、制御回路や電力監視で活用されています。

配線抵抗による測定誤差

低抵抗の分流器を扱うときは、配線そのものの抵抗を無視できない場合があります。

細いリード線や接触不良があると、計算上の抵抗値とは異なる分流が生じます。

端子の締め付け不足、酸化、長すぎる配線も誤差の原因です。

高精度に測定したい場合は、電流を流す端子と電圧を測る端子を分ける四端子測定が検討されます。

ミリオーム級の抵抗測定では、配線抵抗まで回路の一部として考える必要があります。

設計段階では、実装後の接続状態を含めて評価する姿勢が重要です。

発熱と定格の確認

分流器や並列抵抗には電流が集中するため、消費電力と温度上昇を確認しましょう。

たとえば0.1Ωの抵抗へ10Aが流れると、消費電力は10Wになります。

小型の抵抗器へ10Wを連続して加えれば、短時間で高温になるおそれがあります。

必要な定格は計算値ぎりぎりではなく、周囲温度や放熱条件を考慮して選ぶことが大切です。

また、抵抗の並列接続で電力を分担させる場合でも、抵抗値のばらつきによって均等に分流しないことがあります。

電流の偏りと発熱の偏りは連鎖しやすいため、同一仕様の部品を使い、配線長もそろえるとよいでしょう。

電流の分流に関するまとめ

電流の分流とは、並列回路の分岐点で電流が複数の経路へ分かれる現象です。

各枝には同じ電圧が加わり、抵抗が小さい経路ほど大きな電流が流れます。

二つの抵抗では、電流比は抵抗比の逆比として求められます。

全電流は枝電流の合計と一致するため、計算後は必ず合計を確認しましょう。

分流器は大電流の多くを受け持ち、電流計や制御回路を保護しながら測定範囲を広げる部品です。

分流器の選定では抵抗値だけでなく、許容電力、温度特性、配線抵抗まで含めて判断することが欠かせません。

並列回路の電圧、抵抗、電流の関係を一つずつ整理すれば、分流計算は確実に扱えるようになります。
