出図とは？意味をわかりやすく解説（英語表記や読み方など）

製造業や建設業、設計部門で使われる「出図」という言葉は、図面を扱う仕事に携わるなら理解しておきたい基本用語です。

単に図面を印刷する作業のことだと思われがちですが、設計内容を確定し、関係部署や取引先へ正式に伝達する重要な業務を指します。

この記事では、出図の意味、読み方、英語表記、実務での流れをわかりやすく整理します。

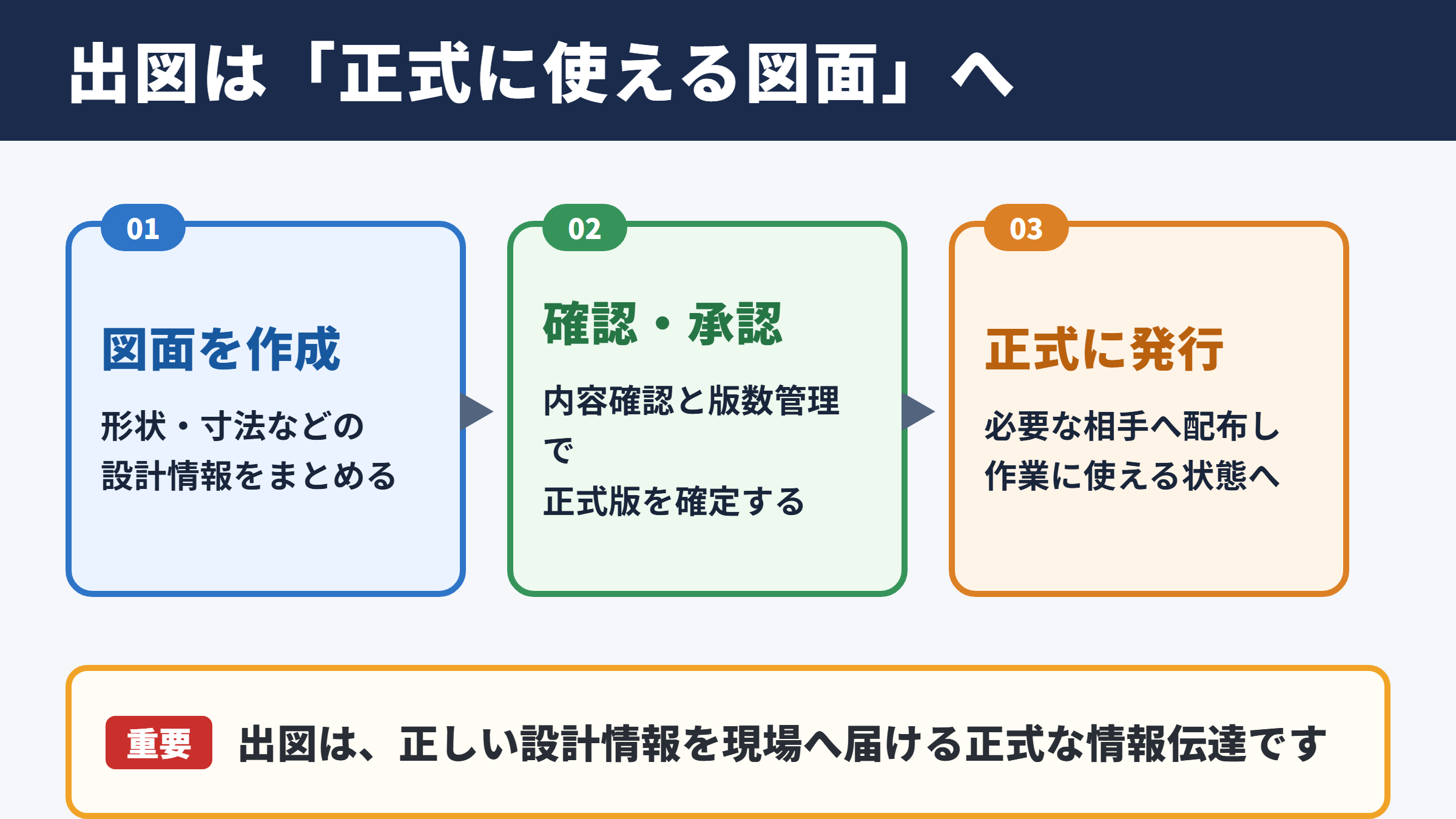

出図の意味と基本的な役割

それではまず、出図の意味と基本的な役割について解説していきます。

出図の読み方と意味

出図の読み方は「しゅつず」です。

出図とは、設計者が作成した図面を正式な資料として発行し、製造部門、施工部門、購買部門、協力会社、顧客などへ渡せる状態にすることを意味します。

図面データを作るだけでは出図とは限りません。

設計内容の確認、承認、版数管理、配布先の設定などを経て、正式な図面として管理下に置いて発行する行為が出図です。

紙図面が主流だった時代には、原図から青焼き図面を作って配布することが一般的でした。

現在はCADデータやPDFを図面管理システムで発行する職場も増えていますが、正式版を発行するという本質は変わりません。

図面作成との違い

図面作成は、部品や製品、建物などの形状、寸法、材料、加工方法、注意事項を図面にまとめる工程です。

一方の出図は、作成された図面を確認し、必要な相手へ発行する工程を表します。

たとえばCADで部品図を完成させた後、上司や設計責任者のチェックを受け、承認印や電子承認を得てからPDFを登録する流れがあります。

この登録と配布の段階が出図に当たります。

作図は設計情報を作る仕事、出図は設計情報を正式に使える状態へ移す仕事と考えると、違いをつかみやすいでしょう。

出図が重要になる理由

製造や施工の現場では、図面を基準に材料の手配、部品加工、組み立て、検査が進みます。

古い図面や未承認のデータを使えば、誤った寸法で部品を加工したり、不要な材料を注文したりするおそれがあります。

出図の管理が不十分な場合、設計変更後の情報が現場へ届かず、手戻りや納期遅延につながることもあります。

そのため、出図日はいつか、図面番号は何か、改訂番号はどれか、誰が承認したかを明確にすることが求められます。

出図は事務的な処理ではなく、品質、コスト、納期を支える管理業務といえるでしょう。

出図の英語表記と関連用語

続いては、出図の英語表記と関連用語を確認していきます。

英語表記の代表例

出図を英語で表す際は、業種や文脈によって表現が変わります。

幅広く使いやすい表現は drawing issue、drawing issuance、issue a drawing などです。

図面を発行するという動作を伝えるなら、issue the drawing や release the drawing と表現できます。

製造現場では release for production という言い回しが使われることもあります。

これは製造に使用してよい状態として図面をリリースする、という意味合いです。

日本語	英語表現	主な使い方
出図	drawing issuance	図面発行という業務や手続き
出図する	issue a drawing	図面を正式に発行する動作
図面をリリースする	release a drawing	承認済み図面を利用可能にする場面
製造用に発行する	release for production	製造部門へ正式展開する場面
改訂図を発行する	issue a revised drawing	変更後の図面を配布する場面
図面配布	drawing distribution	配布先への送付や共有

英語の表現を選ぶときは、単純にファイルを送るのか、承認済みの正式図面を発行するのかを意識すると適切です。

正式な発行の意味を含めたい場合は issue または releaseが有力な選択肢になります。

図面番号と改訂番号の英語

出図に関係する書類では、図面番号や改訂番号も頻繁に登場します。

図面番号は drawing number、図番は drawing No.、改訂番号は revision number または revision level と表されます。

改訂は revision、略して rev. と記載されることも少なくありません。

たとえば「Rev. B の図面を発行しました」は、The drawing has been issued at Rev. B. と表現できます。

ただし、海外拠点や取引先とのやり取りでは、会社ごとの図面管理ルールを確認することが大切です。

同じ revision でも、文字で管理する会社と数字で管理する会社があるためです。

出図先を示す英語

出図先とは、図面を受け取る部署や会社、担当者を指します。

英語では recipient、distribution list、addressee などの表現が使われます。

図面管理システムでは distribution list が、配布対象者の一覧という意味でよく用いられます。

設計部門だけに留めず、製造、品質保証、購買、営業、外注先など、必要な相手に確実に届くよう設定する必要があります。

出図先に漏れがあると、正しい図面が存在していても現場で使われないという問題が起こり得ます。

出図から配布までの業務フロー

続いては、出図から配布までの業務フローを確認していきます。

設計内容の確認と承認

出図の前には、図面の内容を十分に確認します。

寸法、公差、材料、表面処理、数量、注記、組立条件などに誤りがないかをチェックする段階です。

部品図であれば加工できる形になっているか、組立図であれば部品の組み合わせに矛盾がないかも確認します。

設計者本人だけでなく、上長、主任技術者、品質担当者などが確認する仕組みを設ける企業も多いでしょう。

承認前の図面を誤って配布しないために、作成中、確認中、承認済みといったステータスを明確に分けます。

図面データの登録と版数管理

承認後の図面は、所定のフォルダやPDM、PLM、文書管理システムへ登録します。

このとき、図面番号、件名、作成日、出図日、改訂番号、承認者、対象製品などの情報をひも付けます。

特に重要なのが版数管理です。

設計変更が発生した場合、新しい図面を保存するだけではなく、旧版との違いを追えるようにしなければなりません。

最新版がどれかを誰でも判断できる状態を保つことが、出図管理の要点です。

管理項目	確認する内容	管理不足によるリスク
図面番号	対象図面を一意に識別できるか	別図面との取り違え
改訂番号	最新版と旧版を区別できるか	旧図面での製造
出図日	いつ正式発行されたか	変更時期の追跡困難
承認者	確認責任者が明確か	責任範囲の不明確化
配布先	必要部署へ届くか	情報伝達の漏れ

関係部署への配布と周知

登録が完了したら、対象となる部署や外注先へ図面を配布します。

紙で配布する職場では配布記録を残し、電子データで共有する職場では通知履歴や閲覧権限を管理します。

重要な変更を含む出図では、単にファイルを送るだけでなく、変更箇所、適用開始日、旧部品の扱いなどを説明することが必要です。

現場にとっては、図面のどこが変わったかが最も重要な情報になる場合もあります。

設計変更通知書や変更履歴を添付すると、認識違いの防止に役立ちます。

出図と設計変更の管理方法

続いては、出図と設計変更の管理方法を確認していきます。

初回出図と改訂出図の違い

初めて正式発行する図面は、初回出図と呼ばれます。

その後に寸法、材質、加工方法、部品構成などを変更して発行し直す場合は、改訂出図です。

改訂出図では、変更内容を図面上の改訂記号や変更履歴欄へ記載するのが一般的です。

変更箇所を雲形の線で囲む方法もあり、受け取った側が差分を確認しやすくなります。

ただし、変更が多いと図面が見づらくなるため、変更通知書で詳細を補うこともあります。

旧図面の回収と無効化

改訂図を出図した場合、旧図面が現場に残ったままだと事故につながる可能性があります。

紙図面を使う現場では、旧版を回収して廃棄または無効印を付ける運用が必要です。

電子データでは、旧版を削除するのではなく、閲覧専用の履歴として保管しながら、現行版と明確に区別します。

過去の図面を消してしまうと、いつ、なぜ変更されたのかを検証できなくなるため注意が必要です。

旧版は参照用、最新版は作業用という区分を徹底すると、現場の混乱を抑えやすくなります。

変更点を伝える実務上の工夫

改訂出図では、変更点を受け手が理解できる形で伝えることが大切です。

図面番号と改訂番号だけを知らせても、作業者が気付きにくい場合があります。

そこで、変更した寸法、対象部品、変更理由、適用ロット、在庫品の処置などを一覧化します。

たとえば穴径を変更した場合、加工担当者だけでなく、検査担当者や治具担当者にも影響する可能性があります。

関連部門を洗い出し、必要な情報を一緒に出図する視点が欠かせません。

出図で起こりやすいミスと対策

続いては、出図で起こりやすいミスと対策を確認していきます。

未承認図面の誤配布

設計途中のデータを共有フォルダへ置いたことで、現場がそれを正式図面だと誤認するケースがあります。

この問題を防ぐには、作業中のデータと出図済みデータの保存場所を分けることが有効です。

ファイル名に作成中を示す表記を入れる方法もありますが、名前だけに頼る運用には限界があります。

承認済み図面だけを製造部門が閲覧できるようにするなど、権限設定を含めた仕組みづくりが望まれます。

ファイル名と図面番号の不一致

図面ファイルの名称と図面枠に記載された図番が異なると、管理上の混乱が起きます。

メール添付時に別ファイルを選択した、コピーしたデータの名前を変更し忘れた、といった原因がよく見られます。

出図前には、ファイル名、図面番号、改訂番号、部品番号、表題欄の内容を照合しましょう。

見た目が似たファイルほど取り違えやすいため、ダブルチェックの対象にすることが重要です。

配布漏れと連絡不足

設計変更を伴う出図では、必要な相手へ確実に知らせる必要があります。

加工先には送ったものの、検査部門に連絡していなかった場合、古い検査基準で判定されるおそれがあります。

配布先リストを製品ごとに整備し、変更時にはチェックリストで確認すると漏れを減らせます。

外部の協力会社に送付する場合は、受領確認を取る運用も有効でしょう。

出図業務を効率化するためのポイント

続いては、出図業務を効率化するためのポイントを確認していきます。

出図チェックリストの活用

出図前の確認項目をチェックリストにすると、担当者ごとのばらつきを減らせます。

寸法や公差の確認だけでなく、図番、改訂番号、承認状態、PDF化の設定、配布先、変更履歴まで含めると実用的です。

経験豊富な担当者ほど頭の中で確認を済ませがちですが、忙しい時期には見落としが起こり得ます。

短時間で見直せる共通の確認表があると、品質の安定につながります。

図面管理システムの導入

図面数や改訂回数が増えると、フォルダ管理だけでは最新版の判別が難しくなります。

PDMやPLM、文書管理システムを利用すると、承認ワークフロー、改訂履歴、アクセス権限、配布履歴を一元管理できます。

検索機能を使えば、図番や製品名、部品名から必要な図面を探しやすくなるでしょう。

導入時には、既存の命名規則や承認手順を整理しておくことが重要です。

仕組みだけを入れても、登録ルールが統一されなければ管理の負担が増える可能性があります。

関係者との共通ルール

出図を円滑に進めるには、設計部門だけで完結させないことがポイントです。

製造、品質、購買、営業、外注先が、どの図面を正式版とみなすかを共通認識にする必要があります。

紙図面の扱い、電子承認の方法、緊急変更時の連絡先、旧図面の保管期間などを決めておくと、判断に迷う場面を減らせます。

出図ルールは現場で実際に使える内容にし、定期的に見直すことが効果的です。

出図の意味のまとめ

出図とは、設計した図面を承認済みの正式資料として発行し、製造や施工、検査などに必要な関係者へ伝える業務です。

読み方は「しゅつず」であり、英語では drawing issuance、issue a drawing、release a drawing などが使われます。

出図では図面の内容だけでなく、図面番号、改訂番号、承認状態、配布先、変更履歴を正確に管理することが重要です。

特に設計変更がある場合は、最新版を確実に周知し、旧版の誤使用を防ぐことが品質維持につながります。

出図の意味と流れを理解し、チェックリストや図面管理システムを活用すれば、手戻りや伝達ミスを減らしやすくなるでしょう。
