真性半導体とは？意味や仕組みをわかりやすく解説！（不純物半導体との違い：キャリア濃度：シリコンなど）

真性半導体は、スマートフォンやパソコン、太陽電池、自動車の電子制御などを支える半導体技術の基礎です。

半導体と聞くと難しく感じるかもしれませんが、電気を流す性質を材料の状態や温度によって調整できる物質と捉えると理解しやすいでしょう。

なかでも真性半導体は、意図的な不純物をほとんど加えていない、純度の高い半導体材料を指します。

シリコンをはじめとする材料の内部では、熱によって電子と正孔が生まれ、電流が流れるしくみが成り立っています。

この記事では、真性半導体の意味、キャリア濃度、不純物半導体との違いを、用語の関係が見えやすい形で解説します。

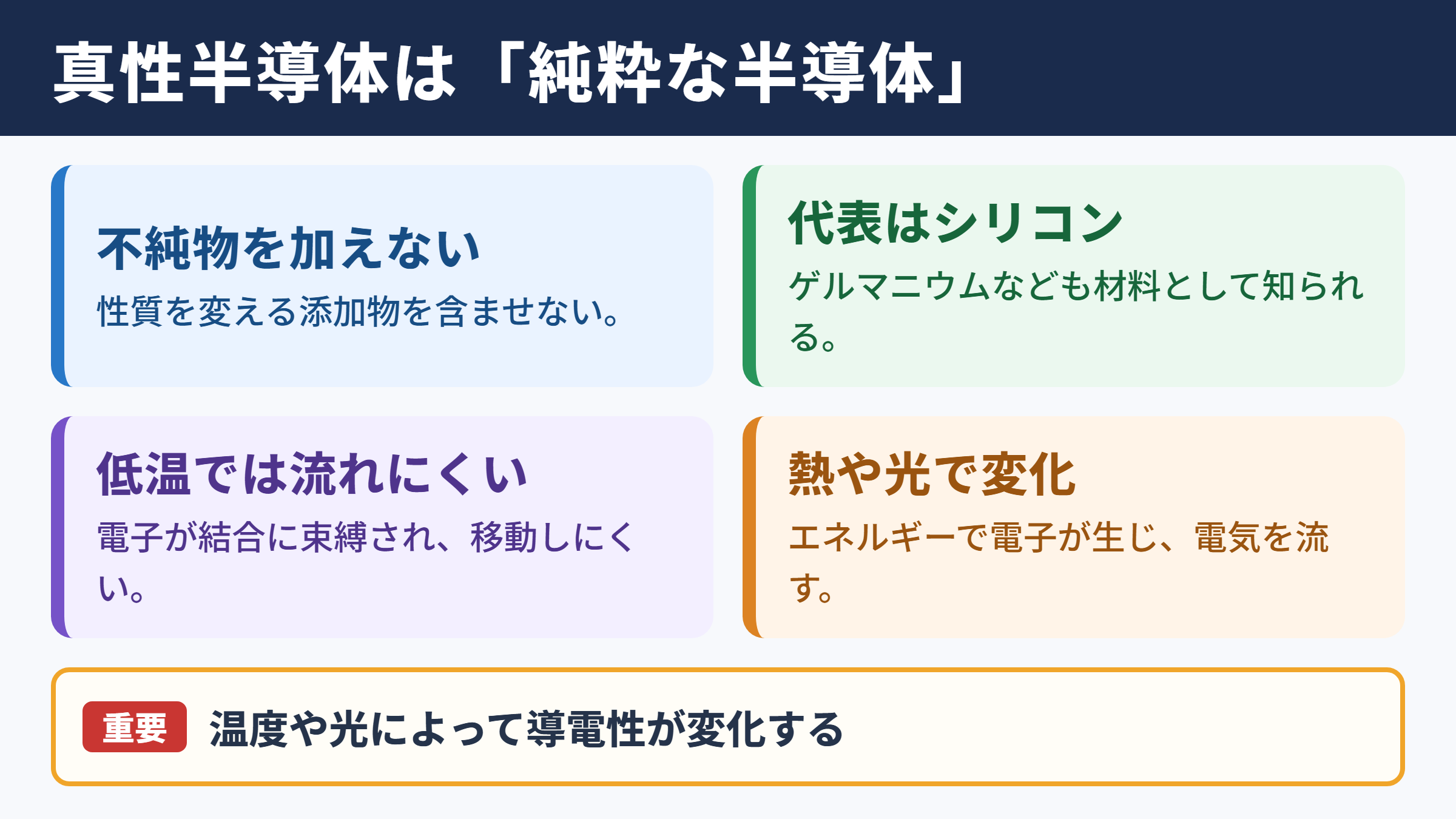

真性半導体の意味と電気を流す性質

それではまず、真性半導体とは何かについて解説していきます。

不純物を加えていない半導体材料

真性半導体とは、電気的な性質を変える目的で不純物を加えていない半導体です。

完全に原子が一切混ざらない材料を現実に作ることは難しいものの、半導体としての働きに影響する添加物を意図的に含ませていない状態を真性と呼びます。

代表的な材料はシリコンであり、ほかにもゲルマニウムやガリウムヒ素などが半導体材料として知られています。

シリコン原子は最外殻に4個の価電子を持ち、周囲の原子と共有結合を作って規則正しい結晶構造を形成します。

低温では電子が結合に強く束縛されるため、自由に移動できる電荷が少なく、電気は流れにくい状態です。

一方、温度が上がると結合の一部が切れ、移動できる電子が生じます。

このように、温度や光などのエネルギーによって導電性が変化する点が、真性半導体の重要な特徴です。

導体と絶縁体の中間にある性質

物質は電気の流れやすさによって、導体、半導体、絶縁体に大きく分けられます。

銅やアルミニウムのような導体は自由電子が多く、比較的小さな電圧でも電流が流れやすい材料です。

ガラスやゴムなどの絶縁体は、電子が原子に強く結び付いているため、通常はほとんど電流を通しません。

半導体はこの中間に位置し、外部から与えるエネルギーや不純物の量により、電気抵抗を幅広く変えられます。

ただし、単に中間的な抵抗値を持つだけではありません。

電流を流す担い手を設計できることが、電子部品に半導体が欠かせない理由です。

分類	代表的な材料	電気の流れやすさ	主な特徴
導体	銅、銀、アルミニウム	非常に流れやすい	自由電子が多い
半導体	シリコン、ゲルマニウム	条件によって変化	温度や不純物で制御可能
絶縁体	ガラス、樹脂、ゴム	流れにくい	電子が結合に束縛される

真性という言葉が示す基準

真性という表現は、半導体のキャリアが主に材料自身の性質によって発生している状態を意味します。

ここでいうキャリアとは、電気を運ぶ粒子または電気的な空席のことです。

真性半導体では、熱によって生じる電子と正孔が電流の担い手になります。

不純物によって電子または正孔を過剰に増やしていないため、両者の数には基本的に同じ関係が成り立ちます。

この基準を理解すると、n型半導体やp型半導体との違いも整理しやすくなります。

真性半導体は実用デバイスの材料としてだけでなく、半導体の基本原理を学ぶ出発点として重要な存在です。

電子と正孔による電流の仕組み

続いては、真性半導体の中で電流が生まれるしくみを確認していきます。

共有結合から電子が離れる過程

シリコンの結晶では、各原子が周囲の原子と電子を共有し、安定した結合を保っています。

絶対零度に近い環境では、電子は価電子帯と呼ばれるエネルギーの低い領域にあり、電流を運びにくい状態です。

温度が上がると熱エネルギーが加わり、一部の電子が結合を離れて伝導帯へ移動します。

伝導帯に移った電子は結晶内を動けるため、電界がかかると電流に寄与します。

電子が抜けた元の場所には、電子が不足した状態が残ります。

この不足部分が正孔であり、正の電荷を持つ粒子のように振る舞う点がポイントです。

正孔が移動して見える理由

正孔そのものが物理的な粒子として移動しているわけではありません。

近くの電子が空いた結合へ移動すると、別の場所に電子の空席が生まれます。

この移動が連続すると、空席である正孔が反対方向へ動いたように観察されます。

電子は負の電荷を持つため電界とは反対方向へ動き、正孔は正の電荷を持つものとして電界と同じ方向へ移動します。

半導体の電流は電子だけで説明せず、電子と正孔の両方を考える必要があります。

この二種類のキャリアが存在することが、金属導体とは異なる半導体の特徴につながります。

電子正孔対の生成と再結合

真性半導体の内部では、電子正孔対の生成と再結合が常に起こっています。

熱によって電子が伝導帯へ上がると電子正孔対が生成され、自由電子と正孔が増えます。

反対に、伝導帯の電子が正孔の位置へ戻ると、電子と正孔は対になって消えます。

この現象を再結合と呼びます。

一定の温度で状態が安定している場合、生成する数と再結合する数は平均的に釣り合います。

そのため、真性半導体におけるキャリア数は急に無限に増えることはありません。

光を当てたときに電子正孔対が増える性質は、光センサーや太陽電池の原理にも活用されています。

キャリア濃度と温度の関係

続いては、キャリア濃度が何を表し、温度とどう関係するのかを確認していきます。

キャリア濃度の基本

キャリア濃度とは、半導体の単位体積の中に存在する電流の担い手の数です。

一般に電子の濃度をn、正孔の濃度をpで表します。

真性半導体では、熱で電子正孔対が同時に生成されるため、電子濃度と正孔濃度は等しくなります。

このときの濃度を真性キャリア濃度と呼び、通常はniで表します。

したがって、真性半導体ではnとpはいずれもniに等しい関係です。

キャリア濃度が高いほど、電界によって動ける電荷が増えるため、一般には電流を流しやすくなります。

温度上昇で増える自由キャリア

真性半導体では、温度が高くなるほど熱エネルギーによって結合を離れる電子が増えます。

電子が増えれば同じ数だけ正孔も増えるため、キャリア濃度は温度に対して大きく変化します。

金属では温度上昇により原子の振動が増え、電子が散乱されて抵抗が増える傾向があります。

これに対し真性半導体では、温度上昇によるキャリア増加の影響が大きく、抵抗が下がる方向に働くことがあります。

この違いは、材料の抵抗変化を利用する温度センサーなどを理解する際にも役立ちます。

半導体は温度に敏感な材料であるため、回路設計では発熱や周囲温度を無視できません。

移動度と導電率の考え方

電気の流れやすさはキャリア濃度だけで決まりません。

電子や正孔が電界を受けたときにどの程度動きやすいかを示す値として、移動度があります。

キャリアが多くても結晶の欠陥や熱振動による散乱が大きければ、スムーズには移動できません。

導電率は、おおまかには電子の電荷、電子濃度、正孔濃度、それぞれの移動度の組み合わせで決まります。

真性半導体では電子濃度と正孔濃度が同じでも、電子と正孔の移動度は同じとは限りません。

シリコンでは一般に電子のほうが正孔よりも動きやすく、導電率への寄与も異なる場合があります。

シリコン結晶とバンド構造の基礎

続いては、代表材料であるシリコンとバンド構造の基礎を確認していきます。

シリコンが広く使われる背景

シリコンは地球上に豊富に存在する元素であり、二酸化ケイ素として砂や石英にも多く含まれています。

半導体製造では高純度のシリコンを作り、単結晶として成長させた後、薄いウエハーに加工します。

シリコンが主流となった理由には、原料の入手性、結晶を作りやすいこと、加工技術が成熟していることが挙げられます。

さらに、表面に電気的に安定した酸化膜を形成できる点も大きな利点です。

この酸化シリコン膜は、MOSFETなどの集積回路を製造するうえで重要な役割を担います。

高純度シリコンの真性状態を理解することは、現代の電子回路の基礎理解につながります。

価電子帯と伝導帯の役割

固体中の電子が取り得るエネルギーは、連続ではなく帯状の領域として扱われます。

電子が主に存在する低いエネルギーの帯を価電子帯、電流を運ぶ電子が存在できる高い帯を伝導帯と呼びます。

両者の間には、電子が通常は存在できないエネルギー領域があります。

これがバンドギャップです。

バンドギャップが大きすぎると熱で電子が伝導帯へ移りにくく、絶縁体に近い性質になります。

反対に、バンドギャップがほとんどない材料は導体に近い振る舞いを示します。

半導体は適度なバンドギャップを持つため、温度、光、不純物による制御が可能になります。

材料	主な特徴	利用される分野
シリコン	加工技術が成熟し酸化膜を利用しやすい	IC、トランジスタ、太陽電池
ゲルマニウム	電子や正孔の移動度が比較的高い	光デバイス、一部の高速素子
ガリウムヒ素	高速動作や光の利用に適する	高周波通信、発光デバイス

フェルミ準位の位置

フェルミ準位は、半導体内で電子が占有する確率を考える際の基準となるエネルギーです。

真性半導体では、フェルミ準位は価電子帯と伝導帯のほぼ中間付近に位置します。

これは電子と正孔の数が等しい状態と対応しています。

不純物を加えてn型やp型にすると、フェルミ準位の位置は変化します。

n型では伝導帯側へ近づき、p型では価電子帯側へ近づく傾向があります。

この位置の変化を知ると、pn接合で電圧が生じる理由やダイオードの整流作用を理解しやすくなります。

不純物半導体との違いとドーピング

続いては、真性半導体と不純物半導体の違いを確認していきます。

ドーピングによる性質の調整

不純物半導体は、半導体材料にごく少量の不純物を意図的に加え、キャリア濃度を調整した材料です。

この操作をドーピングと呼びます。

シリコン結晶に加える不純物の量はわずかでも、電気的な性質には大きな変化が現れます。

真性半導体では熱による電子正孔対が主なキャリア源ですが、不純物半導体では添加原子に由来するキャリアが大きな割合を占めます。

その結果、室温付近での導電性を実用に適した範囲へ調整できます。

トランジスタ、ダイオード、イメージセンサーなどの多くは、ドーピングを組み合わせて作られています。

n型半導体とドナー不純物

シリコンにリンやヒ素のような5価元素を加えると、n型半導体になります。

5価元素はシリコンよりも価電子を1個多く持つため、結晶内で結合を作った後に余りの電子が残ります。

この電子は比較的小さなエネルギーで自由電子となり、電流を運びます。

電子を供給する不純物はドナー不純物と呼ばれます。

n型半導体では電子が多数キャリアとなり、正孔は少数キャリアです。

n型のnはnegativeの頭文字であり、主な移動キャリアが負の電荷を持つ電子であることを示します。

p型半導体とアクセプター不純物

シリコンにホウ素などの3価元素を加えると、p型半導体になります。

3価元素はシリコンより価電子が1個少ないため、共有結合を完成させるための電子が不足します。

この電子不足が正孔として働き、電界がかかると正の電荷を持つキャリアのように移動します。

電子を受け取る性質を持つ不純物はアクセプター不純物です。

p型半導体では正孔が多数キャリアとなり、電子は少数キャリアになります。

p型のpはpositiveに由来し、正孔が主なキャリアであることを表します。

項目	真性半導体	n型半導体	p型半導体
不純物添加	意図的には加えない	5価元素を添加	3価元素を添加
主なキャリア	電子と正孔が同数	電子	正孔
キャリア濃度	温度の影響が大きい	ドナー濃度の影響が大きい	アクセプター濃度の影響が大きい
フェルミ準位	中央付近	伝導帯側へ近づく	価電子帯側へ近づく

真性半導体がデバイス理解に役立つ理由

続いては、真性半導体の知識が電子デバイスの理解にどう役立つのかを確認していきます。

pn接合の基礎となる考え方

pn接合は、p型半導体とn型半導体を接合した構造です。

p型側には正孔が多く、n型側には電子が多いため、接合直後には濃度差による拡散が起こります。

電子と正孔が接合付近で再結合すると、自由に動けるキャリアが少ない空乏層が形成されます。

空乏層には内部電界が生じ、キャリアの移動を抑える働きをします。

外部から順方向の電圧を加えると障壁が低くなり、電流が流れやすくなります。

この整流作用がダイオードの基本動作です。

真性半導体で学ぶ電子、正孔、再結合の知識は、pn接合を理解する際の土台になります。

トランジスタと集積回路への展開

トランジスタは、電流や電圧を制御する半導体素子です。

MOSFETでは、ゲートに加える電圧によって半導体表面のキャリア分布を変え、電流の通り道をオンとオフで切り替えます。

この制御ができるのは、半導体中のキャリア濃度を電界やドーピングで変化させられるためです。

真性半導体の状態ではキャリアが少ない領域も、電圧を加えることで電流が流れる状態へ変化させられます。

多数のトランジスタを一枚のシリコン基板上に集積したものが、CPUやメモリーなどの集積回路です。

真性半導体の性質と不純物半導体の制御技術の組み合わせが、微細な電子回路を実現しています。

太陽電池と光センサーでの活用

半導体に光が当たると、光のエネルギーによって電子が価電子帯から伝導帯へ移動します。

すると電子正孔対が発生し、電気を取り出せる可能性が生まれます。

太陽電池ではpn接合の内部電界を利用して電子と正孔を分離し、外部回路へ電流を流します。

イメージセンサーやフォトダイオードでは、入射した光の量を電気信号へ変換します。

光の波長と半導体のバンドギャップには関係があり、どの光に反応しやすいかは材料によって変わります。

真性半導体で起こる電子正孔対の生成は、光を電気に変える基本現象でもあります。

真性半導体の要点

真性半導体とは、電気的な性質を変える目的の不純物を意図的に加えていない半導体材料です。

シリコンなどの結晶では、熱や光によって電子が伝導帯へ移動し、その跡に正孔が生まれます。

真性半導体では電子と正孔の濃度が等しく、両方が電流を運びます。

温度が上がると電子正孔対が増えるため、キャリア濃度と導電性は大きく変化します。

不純物半導体では、ドナーやアクセプターを加えるドーピングにより、電子または正孔を主なキャリアとして増やします。

n型半導体、p型半導体、pn接合、トランジスタを理解するには、まず真性半導体のしくみを押さえることが近道でしょう。

電子と正孔、キャリア濃度、バンド構造をひと続きの考え方として捉えると、半導体の基礎がより明確になります。
