せん断強度とは？意味や求め方をわかりやすく解説（計算式：単位：N/mm²：材料力学など）

せん断強度は、材料を横方向にずらして切ろうとする力にどこまで耐えられるかを示す重要な値です。

ボルト接合、リベット、溶接部、金属板の打ち抜き、接着剤による固定など、機械設計や建築分野の幅広い場面で確認されます。

引張強度との違きや計算式、単位の扱いがあいまいなままでは、安全率を踏まえた部品選定が難しくなるでしょう。

この記事では、材料力学におけるせん断強度の意味から、応力計算、代表的な材料の考え方、実務上の注意点までをわかりやすく整理します。

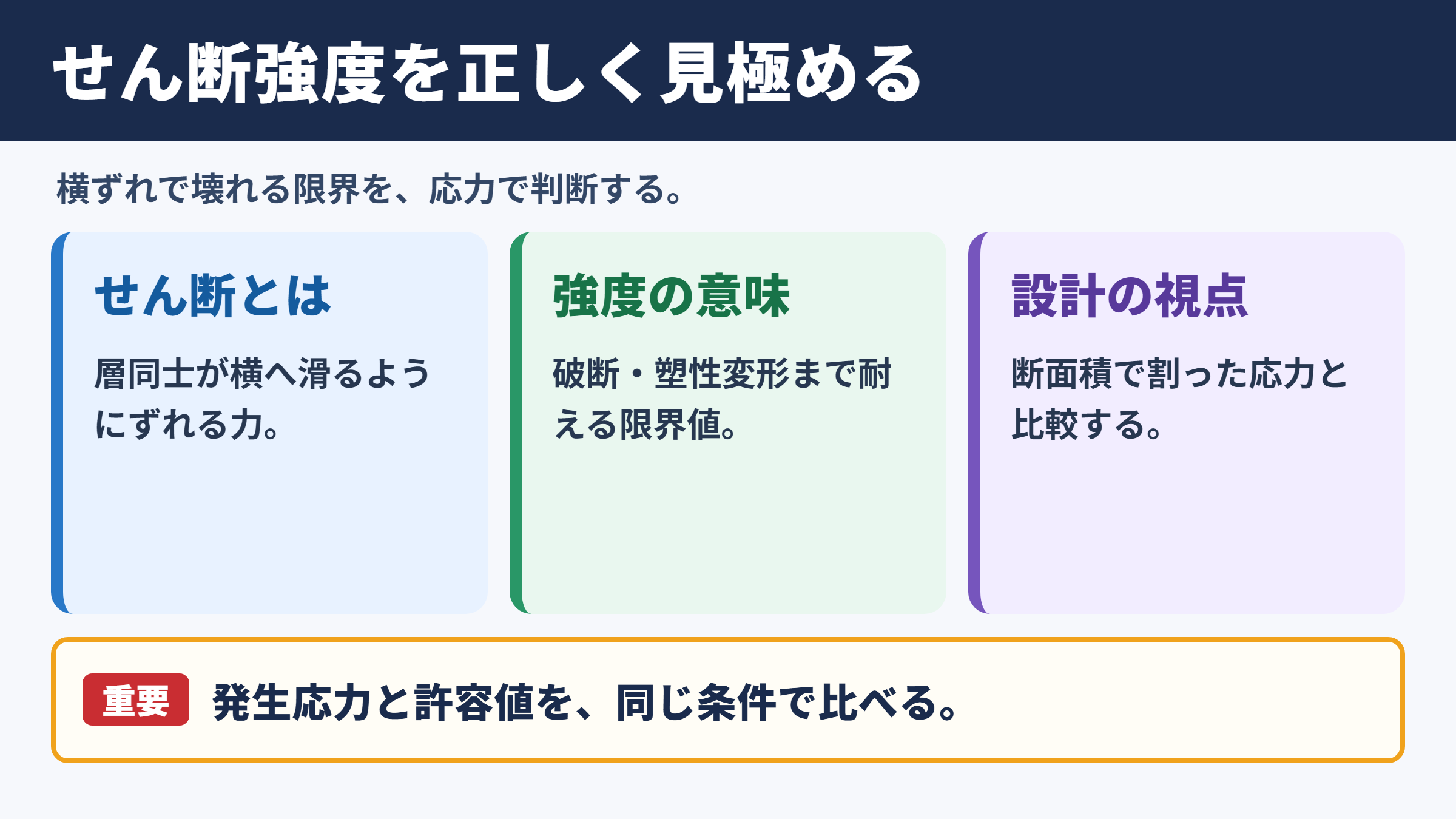

せん断強度の意味と基本結論

それではまずせん断強度の意味と、設計で押さえたい基本事項について解説していきます。

せん断強度が示す材料の限界

せん断強度とは、材料に対して面に沿う向きの力が加わったとき、破断や塑性変形が起こるまでに耐えられる最大の応力を指します。

はさみで紙を切る動きや、ボルトを横から押して折ろうとする状態を想像すると理解しやすいでしょう。

力が加わる方向が材料の断面に対して平行に近く、内部の層同士が横へ滑るようにずれる現象がせん断です。

せん断強度は、単に大きな荷重へ耐える能力ではありません。

どの断面で、どの方向へ、どれほどのせん断応力が生じるかを見極めたうえで評価する必要があります。

せん断応力とせん断強度の違い

せん断応力は、現在加わっている力によって部材内部に発生している応力です。

一方のせん断強度は、その材料や接合部が耐えられる限界値になります。

たとえば、あるボルトに50N/mm²のせん断応力が発生していて、許容できるせん断応力が100N/mm²なら、単純比較では余裕があります。

ただし、繰り返し荷重、温度変化、腐食、ねじ部への荷重集中などがあれば、数値だけで安全とは言い切れません。

発生するせん断応力と許容値を同じ条件で比べることが、基本的な考え方です。

材料力学で重要となる場面

材料力学では、せん断強度は破壊の判定だけでなく、部材寸法や締結方法を決めるためにも使われます。

ボルトの軸部、キー、ピン、リベット、溶接ののど厚、接着面などは、せん断破壊を想定して検討する代表例です。

また、梁に荷重が加わる場合には、曲げ応力だけでなく内部にせん断力が生じます。

短い梁や支点付近ではせん断の影響が大きくなりやすいため、曲げ強度だけを確認する設計は注意が必要でしょう。

せん断応力の計算式と単位

続いてはせん断応力の計算式と、単位の読み方を確認していきます。

基本となる計算式

平均せん断応力は、せん断荷重をせん断面積で割って求めます。

たとえば、10000Nの荷重を受ける部材のせん断面積が200mm²なら、平均せん断応力は50N/mm²です。

この値を材料の許容せん断応力と比べ、必要な安全性を確保できるか判断します。

ただし、この式は断面全体へ均一に荷重が分布することを前提とした基本式です。

穴の周辺、ねじ山、段差、溶接端部のように応力集中が起こりやすい箇所では、より慎重な検討が求められます。

N/mm²とMPaの関係

せん断強度の単位にはN/mm²がよく使われます。

Nはニュートンで力の単位、mm²は断面積の単位です。

1N/mm²は1MPaと等しいため、材料メーカーのデータシートでMPa表示を見かけても、数値の換算は不要です。

1N/mm² ＝ 1MPaという関係を覚えておくと、単位の読み替えがスムーズになります。

表示単位	意味	N/mm²との関係
N	力の大きさ	荷重として使用
mm²	断面積	せん断面の面積として使用
N/mm²	単位面積あたりの応力	1N/mm²は1MPa
MPa	メガパスカル	1MPaは1N/mm²
kN	1000Nの力	荷重計算時にNへ換算

断面積の求め方

計算結果の正確さは、せん断面積を正しく設定できるかで大きく変わります。

丸棒やボルトの軸部が1面せん断を受ける場合、断面積は直径から円の面積として求めます。

ボルトのねじ部で破断が想定される場合、呼び径そのものではなく、有効断面積や谷径側の断面を使う検討が必要になることがあります。

また、2枚の板に挟まれたボルトでは、せん断面が2か所になる二面せん断となる場合があります。

この場合、荷重を受け持つ総せん断面積が増えるため、一面せん断と二面せん断を区別することが重要です。

ボルト接合におけるせん断強度

続いてはボルト接合でせん断強度を確認する方法を見ていきます。

一面せん断と二面せん断

一面せん断は、ボルトが1つのせん断面で力を受ける状態です。

2枚の板を重ねてボルトで締結し、板同士が反対方向へずれようとする場合が代表例になります。

二面せん断は、中央の部材を左右から別の部材で挟み、ボルトに2つのせん断面ができる状態です。

同じボルト径で荷重が均等に分担されるなら、二面せん断では1面あたりの負担が小さくなります。

しかし、部材のすき間や加工誤差によって荷重分担が偏る可能性もあるため、理想条件だけで判断しない姿勢が必要です。

ボルト径からの計算例

直径10mmの滑らかな軸部を持つボルトが、一面せん断で12000Nの荷重を受ける例を考えます。

断面積は、およそ78.5mm²です。

この153N/mm²を、使用するボルトの許容せん断応力と比較します。

ボルト強度区分、ねじ部がせん断面に含まれるか、締結体に摩擦接合としての働きを期待するかによって評価は変わるでしょう。

呼び径だけで安全性を決めず、実際の破断想定位置を確認することが大切です。

ボルト接合で見落としやすい破壊

ボルトそのもののせん断破壊だけを確認しても、接合部全体の安全性は判断できません。

板材側では、ボルト穴の周囲が押しつぶされる支圧破壊、穴の端から裂けるせん断抜け、断面が引き裂かれる引張破壊などが起こり得ます。

穴径が大きすぎる場合や、端距離が不足する場合には、ボルトの強度より先に板材が破損することもあります。

材料別のせん断強度と引張強度

続いては材料ごとの傾向と、引張強度との関係を確認していきます。

金属材料に見られる傾向

鋼、ステンレス、アルミニウム、銅などの金属材料では、せん断強度は引張強度と一定の関係を持つことが多いものです。

概算では、せん断強度を引張強度の6割前後として扱う考え方が用いられる場合があります。

ただし、これは材料の種類、熱処理、板厚、試験方法、破壊条件によって変わる目安にすぎません。

設計値として使うなら、必ず該当する規格、メーカー資料、設計基準を確認しましょう。

引張強度からの単純換算は初期検討向けであり、最終的な根拠には個別データが望まれます。

材料の例	特徴	せん断強度を考える際の注意点
一般構造用鋼	強度と加工性のバランス	鋼種と板厚に応じた規格値を確認
ステンレス鋼	耐食性に優れる	加工硬化や熱影響部を考慮
アルミニウム合金	軽量で耐食性が高い	合金番号と調質で強度差が大きい
銅合金	導電性や加工性に特徴	用途別の材料特性を確認
樹脂	軽量で成形しやすい	温度、時間、吸湿の影響に注意

引張強度との違い

引張強度は、材料を両端から引っ張ったときに耐えられる最大応力です。

せん断強度は、断面に沿って横方向へずらす力に対する強さになります。

同じ材料でも、荷重のかかり方が変われば破壊モードと評価値も変わります。

たとえば、薄板を打ち抜く加工ではせん断強度が関係し、ワイヤーを引っ張る用途では引張強度が中心となるでしょう。

使用条件に合う強度指標を選ぶことが、材料選定の出発点です。

降伏と破断の考え方

延性のある金属では、最大荷重に達する前に塑性変形が始まる場合があります。

このため、破断まで耐えられるかだけでなく、使用中に大きく変形しないかという観点も必要です。

静的な荷重であっても、精密機械の位置決め部品や締結部では、わずかな変形が機能低下につながることがあります。

設計では、破断強度を基準にする場合と、降伏に相当する許容応力を基準にする場合を区別します。

求める性能が強度なのか、剛性なのか、寸法安定性なのかを明確にすると、検討の軸がぶれにくくなります。

せん断強度を左右する要因

続いてはせん断強度の評価で影響しやすい要因を確認していきます。

荷重の偏りと応力集中

計算上は平均せん断応力が低くても、実際には一部へ大きな力が集中する場合があります。

ボルト穴の縁、切り欠き、急な断面変化、溶接止端部などは、応力集中が生じやすい代表的な箇所です。

荷重の作用線がずれる偏心荷重も、せん断に加えて曲げモーメントを発生させます。

このような状態では、単純な荷重割り算だけでは不足する可能性があります。

力の流れと変形のしやすさを図面上で追うことが、見落としを減らす近道です。

繰り返し荷重と疲労

同じ大きさの荷重であっても、一度だけ加わる場合と何万回も繰り返される場合では、評価が異なります。

繰り返し荷重を受ける部材では、静的なせん断強度より低い応力で疲労破壊が発生することがあります。

回転機械、車両部品、振動する設備、プレス機械周辺の締結部などでは、特に注意が必要です。

表面傷、腐食、締付け不足、応力集中は疲労寿命を短くする要因になります。

疲労を考える場合は、荷重の最大値だけでなく、応力の変動幅や繰り返し回数も整理しましょう。

温度と環境による変化

材料のせん断強度は、使用環境によって変化します。

高温では金属や樹脂が軟化し、常温でのデータより耐力が下がることがあります。

低温では一部の材料が脆くなり、急な破断につながる可能性もあります。

湿気、薬品、塩分、紫外線は、樹脂や接着剤、金属表面の耐久性に影響します。

材料試験の数値は試験条件とセットで読むことが欠かせません。

設計計算における安全率と実務上の注意点

続いては、せん断強度を実際の設計へ反映する際の注意点を確認していきます。

許容せん断応力の考え方

設計では、材料の破断時のせん断強度をそのまま許容値として使わないのが一般的です。

材料特性のばらつき、加工精度、荷重の不確かさ、劣化、想定外の使われ方などを考慮し、安全率を設定します。

たとえば、基準となるせん断強度が240N/mm²で、安全率を2とするなら、許容せん断応力は120N/mm²です。

発生応力がこの許容値を下回るかを確認します。

安全率を大きくすれば安心に見えますが、必要以上に部品が大型化し、コストや重量の増加につながることもあります。

規格と材料証明の確認

実務で材料を採用する際は、カタログ上の参考値だけで判断しないことが大切です。

材料記号、調質、板厚、製造ロット、熱処理の有無によって、強度特性は変わる可能性があります。

品質管理が求められる製品では、ミルシートや材料証明書で規格適合を確認する場面もあります。

建築、圧力設備、輸送機器、医療機器などでは、適用すべき法令や業界基準があるでしょう。

設計計算の前提と購入材料の仕様を一致させることが、品質を守る重要な工程です。

計算結果を図面へ反映する方法

計算結果は、数値を残すだけでは十分ではありません。

ボルト径、締結本数、穴径、端距離、板厚、溶接サイズ、材料グレードなどへ反映して、製造側へ正しく伝える必要があります。

複数のボルトで荷重を受ける場合は、均等に分担できる配置か、偏心による荷重増加がないかも検討します。

組立時の締付け方法や使用する座金も、接合性能に影響する要素です。

せん断強度のまとめ

せん断強度とは、材料や接合部が横方向へずらされる力に耐えられる限界を示す強度です。

基本的なせん断応力は、せん断荷重をせん断面積で割ることで求められます。

N/mm²とMPaは同じ大きさであり、単位を正しく扱うことで材料データとの比較がしやすくなります。

ボルト接合では、一面せん断と二面せん断の違いに加え、板材の支圧破壊やせん断抜けも確認する必要があります。

さらに、応力集中、繰り返し荷重、温度、腐食、材料のばらつきまで考慮し、安全率を反映した許容せん断応力で判断しましょう。

発生応力、材料強度、接合部全体の破壊モードを順番に確認することが、せん断強度を活かした安全な設計につながります。
