電流計は、回路を流れる電流の大きさを調べるための基本的な測定器です。

理科の実験や電子工作では頻繁に使われますが、つなぐ向きを間違えたり、並列につないだりすると、正しい値が得られないだけでなく故障につながることもあります。

安全に測定するには、電流計を回路の一部に組み込み、極性と測定レンジを確認することが重要です。

ここでは、直列接続と並列接続の違い、プラスとマイナスの端子、測定時の注意点まで順番に整理します。

電流計のつなぎ方の基本

それではまず電流計のつなぎ方の基本について解説していきます。

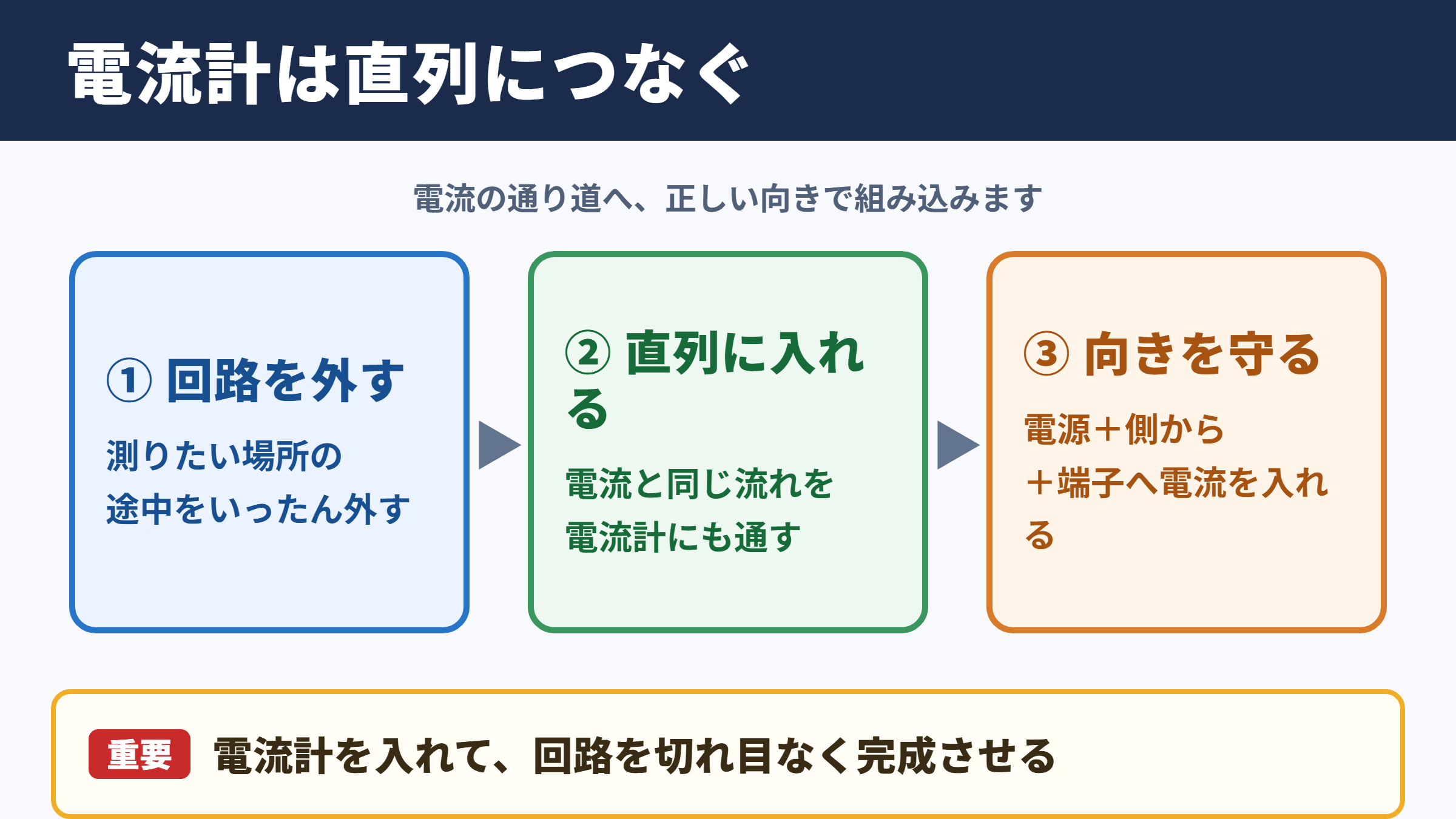

電流計を直列につなぐ理由

電流計は、測りたい部分を流れる電流と同じ電流を本体にも流して測定する機器です。

そのため、回路の途中をいったん外し、そこへ電流計を入れる直列接続が基本となります。

例えば、乾電池、スイッチ、豆電球で作られた単純な回路では、乾電池から出た電流が豆電球へ向かう途中に電流計を入れます。

電流計をどの位置に入れても、枝分かれしていない一つの輪の回路であれば、原則として流れる電流は同じです。

ただし、配線が抜けて回路が切れたままでは電流が流れません。

測定器をつなぐ作業は、回路を完成させる作業でもあると考えると分かりやすいでしょう。

電流は水の流れにたとえられることがあります。

水量を調べる装置を水道管の横に付けるのではなく、管の途中に設けるイメージが直列接続に近いものです。

このイメージを持っておくと、後で説明する並列接続が危険な理由も理解しやすくなります。

プラス端子とマイナス端子の向き

アナログ電流計やデジタル電流計には、一般にプラス側とマイナス側の端子があります。

電源のプラス側から流れてくる電流を、電流計のプラス端子へ入れる向きでつなぐのが基本です。

そして、電流計のマイナス端子から出た電流を、豆電球や抵抗、モーターなどの負荷へ流します。

直流回路では電流の向きが決まっているため、極性を意識する必要があります。

アナログ式で逆向きにつなぐと針が反対方向へ振れ、針や内部機構に負担がかかる場合があります。

デジタル式ではマイナス記号が表示されることがありますが、測定値の意味を誤解しないためにも、正しい向きに直すのがおすすめです。

確認する場所	正しいつなぎ方	間違えた場合
電源のプラス側	電流計のプラス端子へ接続	逆向きの値や針の逆振れ
電流計のマイナス端子	負荷側へ接続	極性判断がしにくくなる
回路の途中	配線を外して電流計を入れる	回路が完成せず測定不能

端子表示は、赤色の端子がプラス、黒色の端子がマイナスとして扱われることが多いものです。

ただし機器によって記号や端子配置は異なるため、実験用電流計やテスター本体の表示を必ず確認してください。

測定レンジを大きい値から選ぶ方法

電流計には、測定できる電流の上限を切り替えるレンジがあります。

予想される電流が分からないときは、最も大きい測定レンジから始めるのが安全です。

小さなレンジを選んだ状態で大電流を流すと、針が振り切れたり、ヒューズが切れたりするおそれがあります。

大きいレンジで測定したあと、値が小さく読み取りにくければ、段階的に小さなレンジへ変更します。

この手順なら、測定器への負担を抑えながら、必要な精度で数値を読めるでしょう。

直列接続と並列接続の違い

続いては直列接続と並列接続の違いを確認していきます。

直列回路における電流の特徴

直列回路とは、部品が一列につながり、電流の通り道が一つだけになっている回路です。

乾電池、スイッチ、抵抗、豆電球などが順番に連なっている状態を想像するとよいでしょう。

この回路では、場所が変わっても流れる電流は同じ大きさになります。

そのため、電流計を電池の近くに置いても、豆電球の近くに置いても、回路が単純な直列なら測定値は基本的に一致します。

電流計を直列につなぐ理由は、測定対象と同じ電流を流す必要があるからです。

回路を流れる電流そのものを確認できるため、電気の学習ではまず押さえたい接続方法となります。

電圧が一定なら、抵抗が大きくなるほど電流は小さくなります。

豆電球や抵抗を追加して直列につなぐと、回路全体の抵抗が増え、電流計の数値が変化することがあります。

並列回路における電流の分かれ方

並列回路とは、電流の通り道が複数に分かれている回路です。

二つの豆電球をそれぞれ別の枝に置き、同じ電池につないだ回路が代表例です。

分岐する前の電流は、各枝へ流れる電流の合計になります。

一方で、枝分かれした後の各部分では、抵抗の大きさなどに応じて電流の量が異なります。

このため、並列回路で測定する際は、どの場所の電流を知りたいのかを先に決めることが大切です。

回路全体の電流を知りたいなら、分岐する前または合流した後へ電流計を直列に入れます。

一方の豆電球に流れる電流を知りたいなら、その豆電球がある枝の途中へ電流計を入れます。

測りたい電流	電流計を入れる位置	読み取れる内容
回路全体の電流	分岐前または合流後	各枝の電流の合計
一つ目の枝の電流	一つ目の枝の途中	その枝だけに流れる電流
二つ目の枝の電流	二つ目の枝の途中	別の枝だけに流れる電流

電流計を並列につないではいけない理由

電流計そのものを電源や負荷と並列につなぐことは、原則として避けなければなりません。

電流計の内部抵抗は、測定対象の電流に影響を与えないよう、非常に小さく作られています。

そのため電源の両端へ直接並列につなぐと、抵抗の小さい経路に大きな電流が流れる短絡状態になりやすいのです。

電池が熱くなったり、導線が発熱したり、電流計のヒューズや内部回路が壊れたりする危険があります。

特に家庭用コンセントや高電圧の電源で同じことをすると、感電や火災につながる重大な事故になりかねません。

電圧計は回路の二点間の電位差を測るため、測りたい部品と並列につなぎます。

これに対して電流計は、電流の通り道の一部になるように直列でつなぐ点が大きな違いです。

電流計の端子と極性の確認

続いては電流計の端子と極性の確認をしていきます。

端子表示から測定範囲を読み取る方法

学校で使う電流計には、共通端子と複数の測定端子が用意されていることがあります。

例えば、マイナス端子と、〇・六アンペア端子、三アンペア端子のような表示です。

この場合は、マイナス端子と使用する測定範囲のプラス端子に導線をつなぎます。

〇・六アンペア端子を選べば細かな電流を読み取りやすくなり、三アンペア端子を選べば比較的大きな電流にも対応できます。

ただし、測定範囲を超える電流を流すと故障の原因になるため、最初の選択が重要です。

テスター型のデジタル電流計では、黒いリード線を共通端子へ、赤いリード線を電流用端子へ差し込む形式が一般的です。

電圧測定用の端子に赤いリード線を差したまま電流を測ろうとすると、正しく測れない場合があります。

測定前に、リード線の差込口、ダイヤルの測定モード、最大測定値を一組で確認してください。

直流と交流で異なる極性の考え方

乾電池や直流電源を使う回路では、電流の向きが一定です。

そのため、電源のプラス側から電流計のプラス端子へ入るように配線します。

これが直流測定における極性の基本です。

一方、交流は電流の向きが一定の周期で入れ替わります。

交流用の測定では、直流のようにプラスとマイナスの向きを強く意識しない場合もありますが、対応する測定器とレンジを選ぶ必要があります。

学校実験用の直流電流計を交流回路へ使うことは適切ではありません。

測定対象が直流か交流かを確認してから機器を選ぶことが、安全な計測の出発点です。

アナログ電流計の目盛りの読み方

アナログ電流計では、針が指す目盛りを測定レンジに合わせて換算します。

同じ針の位置でも、〇・三アンペアレンジと三アンペアレンジでは実際の値が異なります。

例えば、三アンペアを最大値とする目盛りで針が一・五を指していれば、一・五アンペアです。

〇・三アンペアレンジを使用し、目盛りが三を最大として針が一・五を指すなら、実際の電流は〇・一五アンペアとなります。

目盛り板を正面から見ないと、視差によって読み取り誤差が生じます。

針と目盛りを正面から確認し、単位がアンペアなのかミリアンペアなのかも合わせて見てください。

測定値を記録するときは、単に数字だけを書くのではなく、単位まで含めます。

〇・二と記録するよりも、〇・二アンペア、または二〇〇ミリアンペアと書くほうが、後から見直す際に混乱しにくいでしょう。

回路への接続手順

続いては回路への接続手順を確認していきます。

電源を切ってから配線する手順

電流計を回路へ入れるときは、最初にスイッチを切るか、電池を外すなどして電流が流れない状態にします。

通電したまま導線を抜き差しすると、端子同士が触れて短絡する可能性があります。

また、配線中に針が急に振れると、設定したレンジが適切か判断しづらくなります。

安全な作業の流れは、電源を切る、回路の途中を外す、電流計を直列に入れる、極性を確認する、電源を入れるという順番です。

配線後は、導線の金属部分が他の端子へ触れていないかも確認しましょう。

順番	行うこと	確認のポイント
一	電源を切る	スイッチを開くか電池を外す
二	測定場所を決める	全体か枝の電流かを明確にする
三	回路の途中を外す	電流計を入れるすき間を作る
四	電流計を直列につなぐ	プラス端子の向きを確認する
五	大きいレンジを選ぶ	予想外の大電流に備える
六	電源を入れて読む	針や表示が安定してから記録する

豆電球を使った基本回路の接続例

乾電池、スイッチ、豆電球、電流計を使う場合は、すべてを一つの輪になるようにつなぎます。

乾電池のプラス極から導線を伸ばし、電流計のプラス端子へつなぎます。

電流計のマイナス端子からスイッチへつなぎ、次に豆電球を通して、最後は乾電池のマイナス極へ戻します。

スイッチを閉じると回路がつながり、豆電球が点灯しながら電流計に電流値が表示されます。

電流計を豆電球の前に置くか後ろに置くかで迷うことがあるかもしれません。

枝分かれのない回路なら、どちらの位置でも同じ電流が流れるため、測定値は基本的に変わりません。

ただし、電流計と豆電球を電池の両端へそれぞれ直接つなぐ形は誤りです。

見た目には部品がつながっていても、電流計側が電池をほぼ直接つなぐ経路になるため危険があります。

並列回路で枝ごとの電流を測る方法

二つの豆電球が並列につながっている回路では、測定したい枝を選びます。

一つ目の豆電球に流れる電流を測るなら、その枝の導線を外し、そこへ電流計を直列に入れます。

二つ目の枝を測る場合も同様に、二つ目の豆電球がある枝の途中へ入れます。

回路全体の電流を調べるなら、枝が分かれる前に電流計を入れる方法が適しています。

全体の電流は、各枝の電流を足した値とおおむね一致するか確認できます。

この比較は、並列回路における電流保存の考え方を学ぶうえでも役立つでしょう。

測定時に起こりやすい失敗

続いては測定時に起こりやすい失敗を確認していきます。

端子の差し間違い

デジタルテスターでは、電圧を測るときと電流を測るときで、赤いリード線を差す端子が異なることがあります。

電圧測定を終えた直後に電流測定へ移るときは、ダイヤルだけでなくリード線の位置も確認する必要があります。

端子の差し間違いは、測定できない原因になるだけでなく、内部ヒューズの断線につながることがあります。

使用前には表示を読み、アンペア用端子やミリアンペア用端子へ正しく差し替えましょう。

測定モードと端子位置はセットで確認する習慣が重要です。

測定範囲を超える電流

小型の実験用電流計には、測れる電流の上限があります。

乾電池を複数直列にしたり、抵抗の小さい部品をつないだりすると、予想より大きな電流が流れることがあります。

最初から細かいレンジを選ぶと、針が振り切れてしまう可能性があります。

電流が不明なときは最大レンジで様子を見て、値に余裕があることを確かめてから小さいレンジへ移ります。

デジタルテスターのヒューズが切れた場合、表示がゼロのままになることもあります。

故障と思い込む前に、取扱説明書に従ってヒューズの状態や端子位置を確認してください。

接触不良と回路図の見落とし

電流計の値がゼロの場合、必ずしも電流計の故障とは限りません。

導線の被覆が端子に挟まっている、豆電球が切れている、スイッチが開いている、電池が消耗しているといった原因も考えられます。

回路図と実際の配線を見比べ、電流の通り道が一周つながっているか確かめましょう。

特に並列回路では、導線の交差と接続を取り違えやすいため注意が必要です。

回路図上で線が交差していても、接続点の印がなければつながっていない表現の場合があります。

測定値がおかしいと感じたら、電源、導線、端子、レンジ、回路図の順に一つずつ見直すと原因を絞り込みやすくなります。

安全に電流を測るための注意点

続いては安全に電流を測るための注意点を確認していきます。

短絡を防ぐ配線の確認

短絡とは、電源のプラス側とマイナス側が抵抗の小さい導線などで直接つながる状態です。

電流が大きくなり、電池や導線、測定器が熱を持つことがあります。

電流計を並列につなぐ誤りも、短絡に近い状態を作る代表例です。

配線後には、電池の両端が導線だけで直接つながっていないか、電流計が電源の両端へ直接つながっていないかを確認してください。

異常な発熱、におい、変色があれば、すぐに電源を切って配線を外します。

家庭用コンセントを測定対象にしない判断

学校の乾電池回路と家庭用コンセントの回路は、同じように扱ってはいけません。

家庭用電源は高い電圧を持ち、誤った測定は感電、火傷、火災につながる危険があります。

一般的な学習用電流計やテスターで、コンセントへ直接電流測定を行うことは避けてください。

家庭用電源の測定が必要な場面では、資格を持つ専門家や適切な測定方法が求められます。

低電圧の実験回路と商用電源は別のものとして考えることが、安全上の基本です。

作業環境と記録の整え方

測定中は、机の上を整理し、導線や工具が不用意に端子へ触れないようにします。

濡れた手で機器を扱わず、傷ついた導線や被覆が破れたリード線は使用しません。

測定した値は、回路の条件とともに記録すると比較しやすくなります。

使用した電池の本数、抵抗値、豆電球の種類、測定レンジ、電流計を入れた位置まで残すと、実験結果の再現性が高まります。

複数回測る場合は、毎回同じ条件かどうかを確かめましょう。

数値が変化したときも、配線ミスなのか部品の違いなのかを落ち着いて判断しやすくなります。

電流計のつなぎ方のまとめ

電流計は、測りたい電流と同じ電流が流れるように、回路へ直列に接続する測定器です。

直流回路では、電源のプラス側から電流計のプラス端子へ電流が入る向きに配線します。

並列回路では、全体の電流を測るのか、枝ごとの電流を測るのかによって、電流計を入れる場所が変わります。

一方で、電流計を電源と並列につなぐと短絡状態になりやすく、測定器や電源を傷める原因になります。

予想される電流が分からない場合は大きいレンジから始め、端子、極性、回路のつながりを確認してから通電してください。

電流計は直列、電圧計は並列という違いを理解し、安全な手順で扱うことが、正確な測定への近道です。
