リーク電流は、電気機器が停止しているように見えてもわずかに流れる電流です。

小さな値であっても、待機電力の増加、誤動作、発熱、感電リスク、電子部品の寿命低下につながることがあります。

特に絶縁抵抗の低下やコンデンサの特性変化、湿気、汚れ、ノイズは、リーク電流を増やす代表的な要因です。

原因を切り分け、設計と保守の両面から対処することが、安定した設備運用への近道になります。

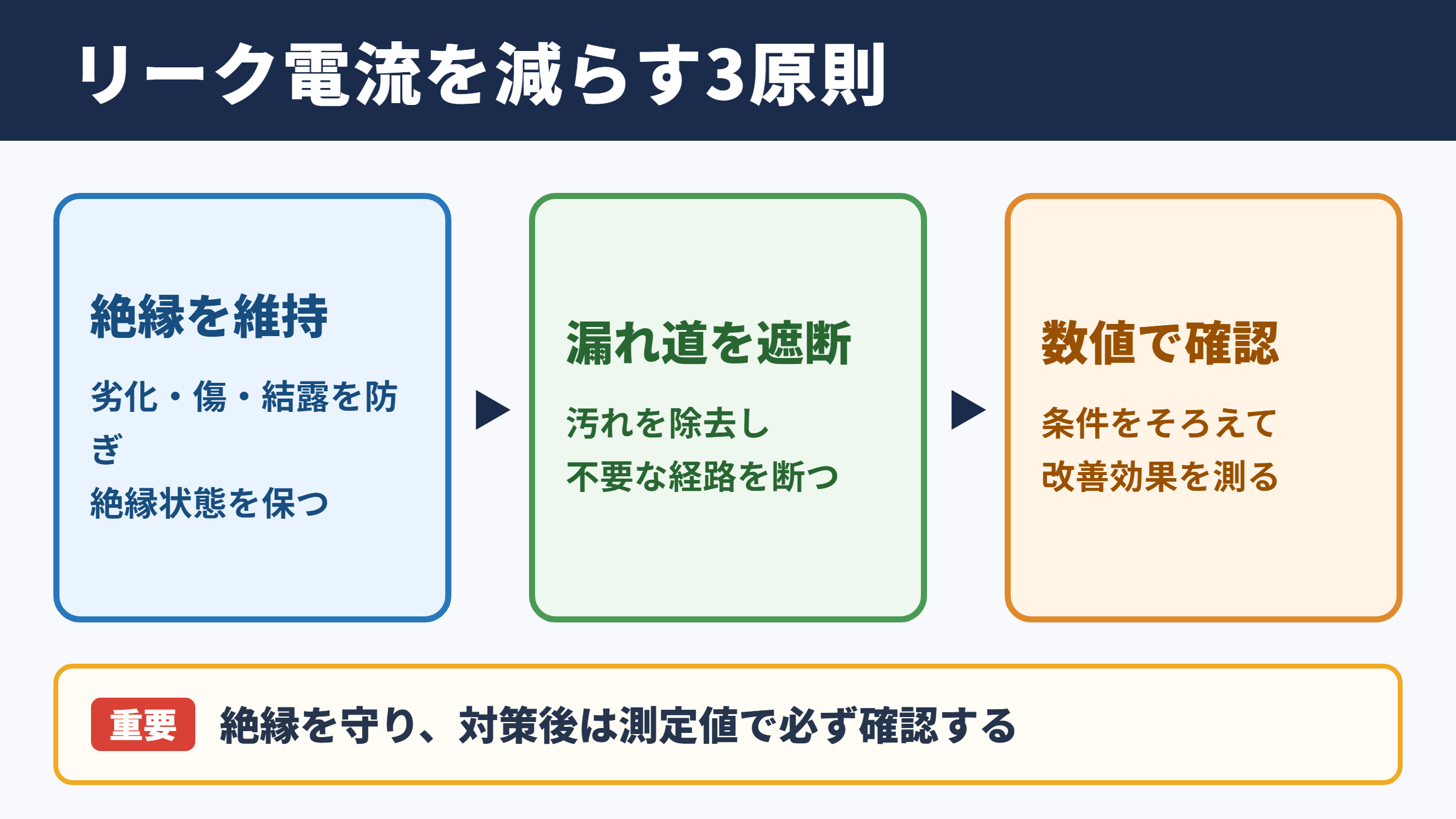

リーク電流低減の基本方針

それではまずリーク電流を低減するための基本方針について解説していきます。

絶縁状態の維持

リーク電流を抑えるうえで最も重要なのは、電流が本来流れてはいけない経路の絶縁状態を維持することです。

電線の被覆、基板のレジスト、端子台、コネクタ、モーターの巻線などは、使用年数とともに少しずつ劣化します。

絶縁物に傷、熱、薬品、結露、粉じんが加わると、表面や内部に電気が流れやすい経路が生まれます。

絶縁抵抗が低下したまま使用を続けると、リーク電流は徐々に増える傾向があります。

定期的な目視点検だけでなく、絶縁抵抗計による測定を組み合わせることが大切です。

測定値が基準に達していても、前回値より急に低下している場合は、将来的な異常の兆候として扱うとよいでしょう。

漏れやすい経路の遮断

リーク電流は、電源から接地線、筐体、信号線、隣接パターンなどへ回り込むことで発生します。

そのため、電流が流れる経路を想定し、不要な経路を物理的にも電気的にも遮断する考え方が必要です。

基板ではパターン間隔を広げる、ガードパターンを設ける、表面の汚れを除去する方法が有効です。

配線では傷んだケーブルの交換、端子部の締め付け確認、防水コネクタの採用などが候補になります。

目に見えない微量電流ほど、配線の取り回しや表面状態の影響を受けやすい点に注意が必要です。

測定値による改善確認

対策を実施した後は、リーク電流計やクランプメーター、絶縁抵抗計で数値を確認します。

感覚だけで改善を判断すると、別の原因を見落とすおそれがあります。

測定時には、電源投入直後、常温時、負荷運転時、湿度が高い日など、条件を変えて比較することが重要です。

一度だけの測定ではなく、点検記録として時系列で残すことで、異常の早期発見にも役立ちます。

絶縁劣化によるリーク電流増加

続いては絶縁劣化とリーク電流の関係を確認していきます。

熱と経年変化

絶縁材は高温環境で使われるほど、分子構造が変化しやすくなります。

制御盤の内部、インバーター周辺、ヒーター付近、モーターの巻線部は、熱による絶縁劣化が起こりやすい箇所です。

熱で硬化した被覆はひび割れやすく、柔軟性を失います。

その小さな損傷から湿気や汚れが入り込むと、絶縁抵抗はさらに低下します。

発熱の原因を放置すると、絶縁劣化とリーク電流増加が連鎖しやすくなります。

放熱スペースの確保、冷却ファンの清掃、定格に余裕を持たせた部品選定が、長期的な低減策になります。

湿気と結露

湿気は絶縁表面に薄い水分膜を作り、リーク電流の通り道を増やします。

梅雨時、屋外設備、冷暖房の切り替え時、冷却装置の近くでは、結露による影響を受けやすいでしょう。

基板の表面に付着したフラックス残渣や塩分、粉じんは、水分と結び付くことで導電性を持つ場合があります。

防湿コーティング、防水構造、盤内ヒーター、除湿剤の活用は、湿度対策として有効です。

汚損と表面トラッキング

ほこり、油分、金属粉、薬品の飛沫は、絶縁物の表面抵抗を下げる原因になります。

汚損した状態で電圧が継続的に加わると、表面に微小な放電が起こり、炭化した筋が形成されることがあります。

この現象はトラッキングと呼ばれ、進行するとリーク電流だけでなく短絡や発火の危険も高まります。

黒ずみ、白い粉状の付着物、端子周辺の変色は、単なる汚れとして見過ごさないことが重要です。

清掃には対象材質に適した洗浄剤を使い、清掃後は十分に乾燥させます。

通電中の清掃は危険を伴うため、必ず安全な手順と設備の停止条件を守る必要があります。

コンデンサ起因のリーク電流

続いてはコンデンサに関係するリーク電流を確認していきます。

コンデンサの基本特性

コンデンサは直流を完全に遮断する部品ではなく、実際にはごく小さな電流が流れます。

この電流は漏れ電流とも呼ばれ、静電容量、定格電圧、温度、使用時間、部品の種類によって変化します。

特に電解コンデンサは、内部の誘電体皮膜の状態がリーク電流に影響します。

長期間通電していなかった製品では、初期状態でリーク電流が大きくなることがあります。

規定の手順で電圧を徐々に加えると、皮膜が回復して電流が落ち着く場合もあります。

部品劣化の見分け方

コンデンサの膨らみ、液漏れ、変色、周辺基板の腐食は、交換を検討する重要なサインです。

外観が正常でも、容量抜けや等価直列抵抗の増加が起きている場合があります。

リーク電流が大きいと、電源投入時の電圧が安定しにくくなり、制御回路のリセットやセンサー誤動作につながることがあります。

容量だけではなく、リーク電流や等価直列抵抗を含めて評価することが部品診断のポイントです。

選定と回路設計

コンデンサ由来のリーク電流を抑えたい場合は、用途に合った誘電体の種類を選びます。

低リーク品が必要なアナログ回路、長時間のバックアップ回路、電池駆動機器では、データシートの漏れ電流規定を確認することが欠かせません。

高温環境では耐熱性に余裕のある部品を選び、定格電圧にも十分な余裕を持たせます。

電源回路では、突入電流とリーク電流の両方を考慮し、抵抗、ダイオード、保護回路を適切に組み合わせます。

確認項目	リーク電流への影響	対策の例
定格電圧	余裕が少ないと劣化しやすい	実使用電圧より余裕のある品種を選定
周囲温度	高温で漏れ電流が増えやすい	放熱設計と耐熱部品の採用
保管期間	長期保管後に初期電流が増える場合がある	必要に応じて再エージングを実施
実装汚れ	表面伝導で測定値が悪化する	洗浄と乾燥の工程を管理

ノイズ対策と接地設計

続いてはノイズ対策と接地設計のポイントを確認していきます。

ノイズと漏れ電流の違い

ノイズは不要な電圧変動や電流変動であり、リーク電流とは同じ意味ではありません。

ただし、高周波ノイズが接地線や筐体を通じて流れると、リーク電流計で大きな値として観測されることがあります。

インバーター、スイッチング電源、サーボアンプなどは、高周波成分を発生しやすい機器です。

この場合、絶縁不良だけを疑って部品を交換しても、根本的な改善につながらないことがあります。

測定値の周波数成分を意識すると、絶縁不良と高周波ノイズの切り分けがしやすくなります。

フィルタと配線分離

ノイズによる影響を抑えるには、ノイズフィルタ、コモンモードチョーク、フェライトコアなどを適切に使います。

ただし、ノイズフィルタには接地へ流れる電流が発生する製品もあるため、導入後のリーク電流確認が必要です。

動力線と信号線を近接させないこと、長距離配線を避けること、シールド線を適切に処理することも基本になります。

ケーブルの片側接地と両側接地は、周波数帯や設置環境によって最適解が異なります。

接地経路の管理

接地は感電防止とノイズ低減の両方に関わる重要な要素です。

接地線の接続不良、細すぎる配線、塗装面への接続、端子の腐食は、想定外の電位差を生む原因になります。

複数の接地経路があると、グラウンドループによってノイズ電流が回り込むこともあります。

接地は単に線をつなぐ作業ではなく、電流がどこからどこへ流れるかを管理する設計項目です。

設備増設の際は、既存盤との接地関係も確認し、接地線の共用による影響を事前に検討しましょう。

測定方法と原因切り分け

続いてはリーク電流の測定方法と原因切り分けを確認していきます。

測定機器の選び方

リーク電流を測る際には、微小電流に対応したリーククランプメーターが便利です。

一般的なクランプメーターでは、感度や周波数特性が不足し、正確な値をつかめないことがあります。

絶縁抵抗の状態を確認する場合は、絶縁抵抗計を使用します。

測定電圧は対象機器の仕様に合わせ、電子回路へ影響を与えないよう注意が必要です。

測定器の分解能と測定対象の周波数帯が合っているかを、使用前に確認しましょう。

回路単位の切り分け

設備全体でリーク電流が大きい場合は、主幹から末端へ順番に回路を分けて調べます。

分岐ブレーカーを一つずつ操作し、どの回路で値が変化するかを見る方法は、原因特定に役立ちます。

ただし、停止できない設備や安全上の制約がある場合は、無理な操作を避ける必要があります。

電源ケーブル、ヒーター、モーター、フィルタ、コンデンサ、基板の順に確認すると、見落としを減らせます。

記録と再発防止

原因を特定したら、測定値、測定日時、温湿度、稼働状態、実施した対策を残します。

記録があれば、同じ設備で再発したときに比較しやすくなります。

また、同型機器へ横展開する判断材料にもなります。

異常値だけでなく、正常時の基準値を蓄積することが予防保全の土台になります。

点検周期は設備の重要度、使用環境、過去の故障履歴に応じて設定するとよいでしょう。

リーク電流対策のまとめ

リーク電流を低減するには、絶縁劣化、湿気、汚損、コンデンサの特性変化、ノイズ、接地状態を総合的に確認することが必要です。

最初に行うべきことは、測定条件を整え、どの回路でどのような電流が流れているかを把握することです。

絶縁抵抗の低下が原因なら、清掃、乾燥、部品交換、配線更新が有効になります。

コンデンサが原因なら、容量だけでなくリーク電流、耐圧、温度特性を確認して適切な部品へ交換します。

ノイズが関係する場合は、フィルタや接地の見直しとともに、漏電遮断器との整合性も確認しましょう。

定期点検と記録を続け、変化を早めに捉えることが、トラブルを未然に防ぐ確実な方法になるでしょう。
